Type de produit	Commutateur réseau géré
Marque	Cambium Networks
Modèle	cnMatrix EX2052R-P
Nombre de ports	48 ports Gigabit Ethernet PoE+ + 4 ports SFP+ 10G
Alimentation PoE	IEEE 802.3af/at, budget PoE total 740W
Dimensions (L x P x H)	440 x 320 x 44 mm
Poids	5,5 kg
Alimentation électrique	AC 100-240 V, 50-60 Hz
Consommation maximale	450 W
Ventilation	Ventilateurs intégrés, vitesse variable
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10% à 90% sans condensation
Fonctions de commutation	VLAN, QoS, Spanning Tree, Link Aggregation, IGMP Snooping
Fonctions de routage	Routage statique, RIP, OSPF, VRRP
Sécurité réseau	ACL, 802.1X, RADIUS, TACACS+
Gestion	Interface Web, CLI (SSH/Telnet), SNMP v1/v2c/v3
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et non pelucheux
Sécurité d'installation	Ne pas obstruer les ouvertures de ventilation, éviter les surcharges électriques
Pièces détachées et réparabilité	Bloc d'alimentation et ventilateurs remplaçables sur site
Garantie	2 ans (selon conditions du fabricant)
Normes environnementales	RoHS, CE, FCC

FOIRE AUX QUESTIONS - cnMatrix EX2052R-P Cambium Networks

Comment installer le commutateur cnMatrix EX2052R-P ?

Branchez le câble d'alimentation secteur, connectez vos périphériques réseau aux ports RJ45 ou SFP+, puis configurez l'adresse IP via l'interface Web (par défaut 192.168.0.1).

Quels types de câbles utiliser avec ce commutateur ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour les ports cuivre, et des modules SFP+ 10G avec fibre optique ou câble DAC pour les ports uplink.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton 'Reset' à l'avant du commutateur pendant 10 secondes, jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les réglages par défaut.

Le commutateur supporte-t-il le PoE+ ?

Oui, les 48 ports cuivre fournissent une alimentation PoE+ conforme IEEE 802.3af/at, avec un budget total de 740W pour alimenter des périphériques comme des caméras IP ou des points d'accès.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site de Cambium Networks. Dans l'interface Web, allez dans 'Maintenance' > 'Firmware Upgrade', sélectionnez le fichier, puis cliquez sur 'Upgrade'. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si un port ne fonctionne pas ?

Vérifiez d'abord le câble et le périphérique connecté. Dans l'interface Web, inspectez l'état du port dans 'Port Status'. Si le port est désactivé, activez-le. Si le problème persiste, testez avec un autre port ou redémarrez le commutateur.

Comment configurer un VLAN ?

Dans l'interface Web, allez dans 'VLAN' > 'VLAN Configuration'. Créez un nouveau VLAN avec un ID (ex: 10). Affectez les ports souhaités à ce VLAN en mode 'Access' ou 'Trunk' selon vos besoins.

Le commutateur peut-il être monté en rack ?

Oui, le cnMatrix EX2052R-P est conçu pour un montage en rack 19 pouces. Utilisez les équerres fournies et vissez-les solidement. Assurez une ventilation adéquate autour de l'appareil.

Comment surveiller le trafic réseau ?

Activez la fonction 'Mirroring' (SPAN) dans l'interface Web sous 'Monitoring' > 'Port Mirroring'. Choisissez un port de destination où vous connectez un analyseur réseau pour capturer le trafic des ports sources.

Quelle est la durée de vie des ventilateurs ?

Les ventilateurs sont conçus pour fonctionner en continu. En conditions normales de température, leur durée de vie est d'environ 50 000 heures. En cas de bruit anormal, vérifiez l'état dans les logs système ou contactez le support.

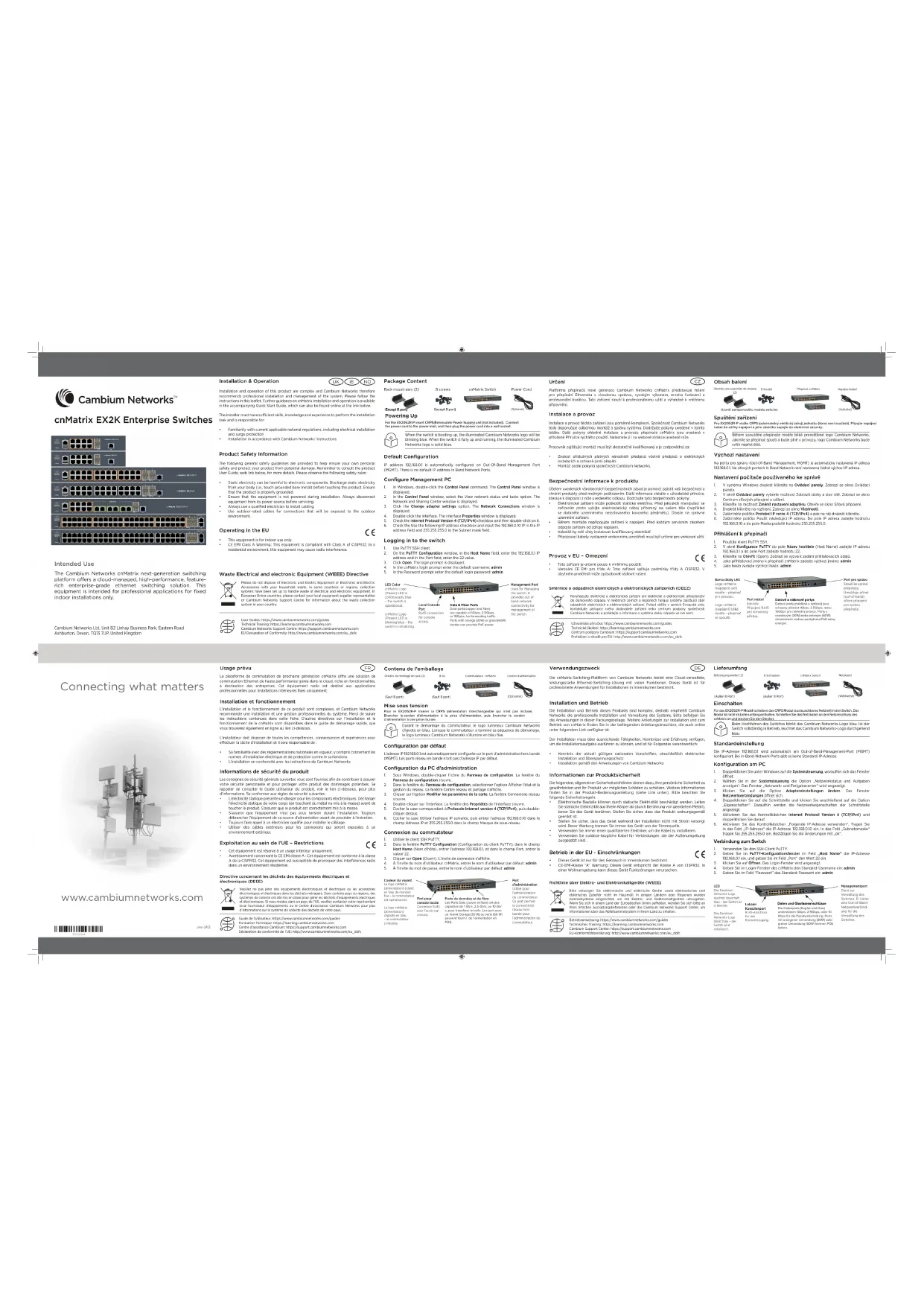

MODE D'EMPLOI cnMatrix EX2052R-P Cambium Networks

La plateforme de commutation de prochaine génération cnMatrix offre une solution de commutation Ethernet de haute performance gérée dans le cloud, riche en fonctionnalités, à destination des entreprises. Cet équipement radio est destiné aux applications professionnelles pour installations intérieures fixes uniquement.

Installation et fonctionnement

L'installation et le fonctionnement de ce produit sont complexes, et Cambium Networks recommande une installation et une gestion professionnelles du système. Merci de suivre les instructions contenues dans cette fiche. D'autres directives sur l'installation et le fonctionnement de la cnMatrix sont disponibles dans le guide de démarrage rapide, que vous trouverez également en ligne au lien ci-dessous.

L'installateur doit disposer de toutes les compétences, connaissances et expériences pour effecteurs la tâshe d'installation et il sera responsable de :

- Sa familiarité avec des réglementations nationales en vigueur, y compris concernant les normes d'installation électroïque et de protection contre la automéance.

• L'installation en conformité avec les instructions de Cambium Networks

Informations de sécurité du produit

Les consignes de sécurité générale suivantes vous sont fournies afin de contribuer à assurer votre sécurité personnelle et pour protéger votre produit des dommages potentiels. Se rappeler de consulter le Guide utilisateur du produit, voir le lien ci-dessous, pour plus d'informations. Se conformer aux règles de sécurité suivantes :

• L'électricité statique présente un danger pour les composants électroniques. Décharger l'électricité statique de votre corps (en touchant du métal nu mis à la masse) avant de

toucher le produit. S'assurer que le produit est correctement mis à la masse. • E'assurer, nous l'équimement s'ait pas avec terrain durant l'installation. Touvure

d'assurer que l'équipement est pas sous-tennis durant l'installation dujeur debrancher l'équipement de sa source d'alimentation avant de procéder à l'entretien.

• Utiliser des câbles extérieurs pour les connexions qui seront exposées à un

environnement extérieur.

Exploitation au sein de l'UE - Restrictions

- Cet équipement est réservé à un usage intérieur uniquement. - Avertissement concernant la CE EMI classe A : Cet équipement est conforme à la classe A de la CISPR32. Cet équipement est susceptible de provoquer des interférences radio dans un environnement résidentiel.

Directive concernant les déchets des équipements électriques et

electroniques (DELE)

Veuillez ne pas jeter des équipements électroniques et électriques ou les accessoires électroniques et électriques dans les déchets ménagers. Dans certains pays ou régions, des systèmes de collecte ont été mis en place pour gérer les déchets d'équipements électriques et électroniques. Si vous résidez dans un pays de l'UE, veuillez contacter votre représentant local fournisseur d'équipements ou le Centre d'assistance Cambium Networks pour plus d'informations sur le système de collecte des déchets de votre pays.

Guide de l'utilisateur: https://www.cambiumnetworks.com/guides

Formation Technique: https://learning.cambiumnetworks.com Centre d'assistance Cambium: http://support.cambiumnetworks.com

Centre d'assistance cambium: https://support.cambiumnetworks.com Déclaration de conformité de l'UE: http://www.cambiumnetworks.com/eu_dofc

Contenu de l'emballage

(1) 2017

Mise sous tension Pour le EX2052R-P inserer la CRPS (alimentation interchangeable qui n'est pas incluse).

Brancher le cordon d'alimentation à la prise d'alimentation, puis brancher le cordon

2. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99.

L'adresse IR 392168.01 est automatiquement configurée sur le port d'administration hors bande

(MGMT). Les ports réseau en bande n'ont pas d'adresse IP par défaut.

Configuration du PC d'administration

1. Sous Windows, double-cliquer l'icône du Panneau de configuration. La fenêtre du

2. Dans le fenêtre du Panneau de con

gestion du réseau. La fenêtre Centre réseau et partage s'affiche.

1. Cléquer s'œuvre

2. Double-cliquer sur l'interface. La fenêtre des Propriétés de l'interface s'ouvre.

3. Cocher la case correspondant à Protocole Internet version 4 (TCP/IPv4), puis double-cliqueur dessus.

4. Cocher la case Utiliser l'adresse IP suivante, puis entrer l'adresse 192.168.0.10 dans le

Champ Auréuse IP et 235.233.233.0 dans le champ Husque de sous-resoba

Connexion au commutateur

1. Utiliser le client SSH PuTT

2. Dans la fenêtre PUTTY Configuration (Configuration du client PUTTY), dans le champ Host Name (Nom d'obte), après l'expresse 303168.01 et dans le champ Port, entre la

valeur 22.

1. Cliquer sur Open (Ouvrir). L'invite de connexion s'affiche.

2. À l'invite du nom d'utilisateur chrédu, entrer le nom d'utilisateur par défaut: admin

3. À l'invite du mot de passe, entrer le nom d'utilisateur par défaut: admin

(No text)

Couleur du voyant

en bleu de manière

est opérationnel.

Le logo crMatrix

(alimentation)

clignote en bleu - la commutateur

s'initialise.
