Caractéristiques techniques	Détails
Type de produit	Commutateur géré
Ports Ethernet	28 ports 10/100/1000 Mbps
Capacité de commutation	56 Gbps
PoE (Power over Ethernet)	Oui, jusqu'à 370W
Dimensions	1U, 440 x 300 x 44 mm
Poids	3,5 kg
Température de fonctionnement	0 à 50 °C
Gestion	Web, CLI, SNMP
Utilisation recommandée	Réseaux d'entreprise, bureaux, environnements à forte densité
Maintenance	Firmware upgradable, surveillance réseau intégrée
Sécurité	Contrôle d'accès, VLAN, sécurité des ports
Informations générales	Idéal pour les déploiements de réseaux évolutifs et performants

FOIRE AUX QUESTIONS - cnMatrix EX2028-P Cambium Networks

Comment réinitialiser le commutateur Cambium Networks cnMatrix EX2028-P aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment configurer le commutateur cnMatrix EX2028-P pour la première fois ?

Connectez-vous au port de gestion via un câble Ethernet et utilisez un navigateur pour accéder à l'adresse IP par défaut (192.168.1.1). Suivez les instructions à l'écran pour configurer les paramètres réseau et administratifs.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et que la prise fonctionne. Si l'alimentation est correcte mais que le commutateur ne s'allume toujours pas, essayez d'utiliser un autre adaptateur secteur.

Comment mettre à jour le firmware du commutateur cnMatrix EX2028-P ?

Téléchargez la dernière version du firmware depuis le site officiel de Cambium Networks. Accédez à l'interface de gestion du commutateur, allez dans la section 'Mise à jour du firmware' et téléchargez le fichier que vous avez précédemment téléchargé.

Comment résoudre les problèmes de connectivité réseau avec le commutateur ?

Vérifiez les câbles Ethernet pour tout dommage, assurez-vous qu'ils sont correctement connectés et testez avec un autre port du commutateur. Si le problème persiste, examinez les paramètres de configuration réseau.

Le commutateur affiche des LED rouges. Que signifie cela ?

Des LED rouges peuvent indiquer un problème de connectivité ou une erreur matérielle. Consultez le manuel de l'utilisateur pour obtenir des informations spécifiques sur le code de couleur des LED et les étapes de dépannage.

Comment configurer les VLAN sur le commutateur cnMatrix EX2028-P ?

Accédez à l'interface de gestion, allez dans la section 'VLAN', puis créez un nouveau VLAN en spécifiant un ID et un nom. Associez les ports souhaités au VLAN et appliquez les modifications.

Comment surveiller les performances du commutateur ?

Utilisez l'interface de gestion pour accéder à la section 'Statistiques' où vous pourrez voir des informations sur le trafic, l'utilisation des ports et d'autres métriques de performance.

Que faire si le port du commutateur ne fonctionne pas ?

Vérifiez que le câble est correctement connecté et qu'il n'est pas endommagé. Testez le port avec un autre appareil pour voir s'il fonctionne. Si le problème persiste, envisagez de redémarrer le commutateur.

Comment configurer le protocole de gestion SNMP sur le commutateur ?

Dans l'interface de gestion, accédez à la section 'SNMP' et activez le protocole. Configurez les paramètres tels que la communauté SNMP et les adresses IP autorisées à accéder aux données SNMP.

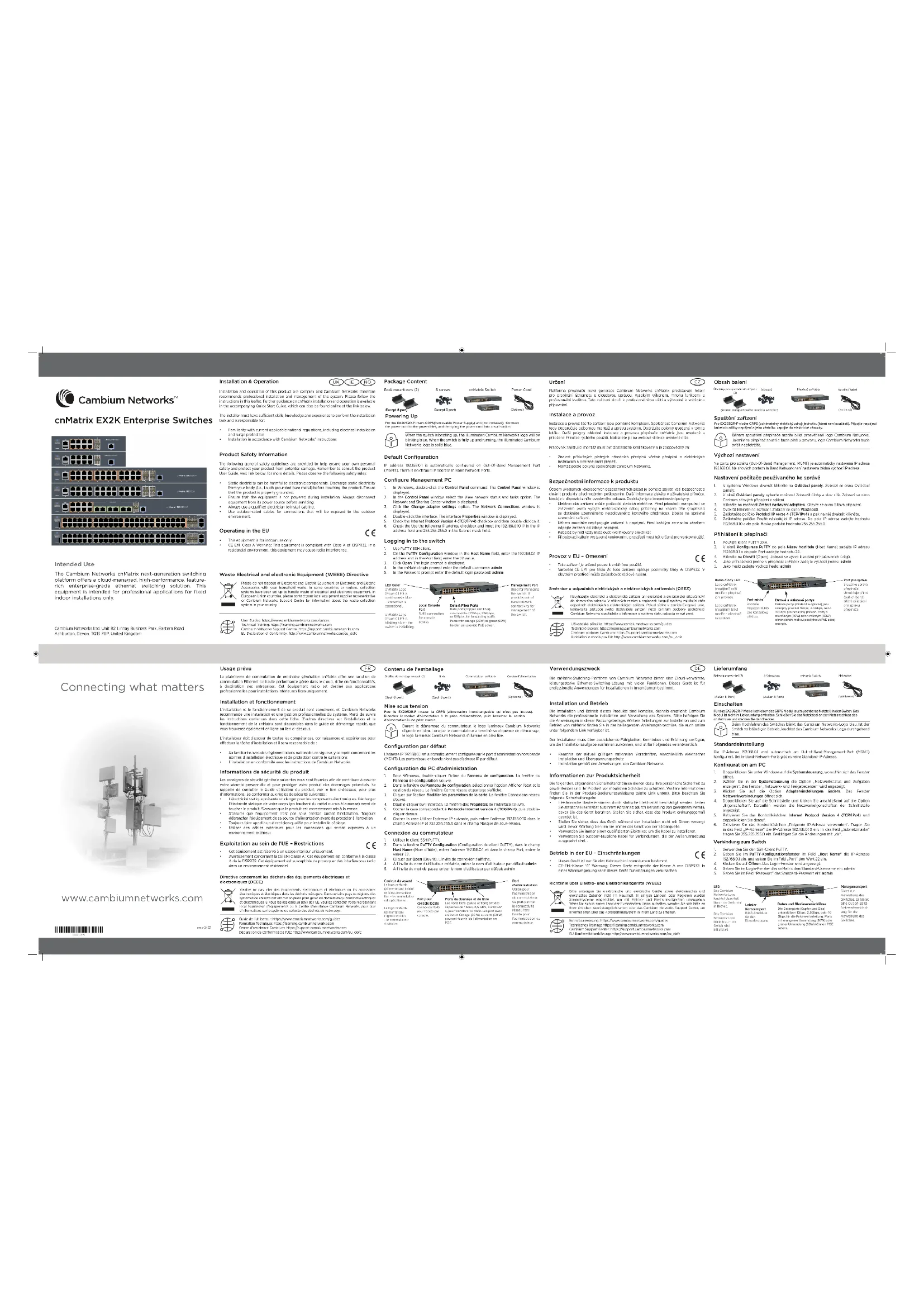

MODE D'EMPLOI cnMatrix EX2028-P Cambium Networks

LED Color cnMatrix Logo (Power) LED is continuously blue – the switch is operational. cnMatrix Logo (Power) LED is blinking blue – the switch is initializing.Local Console Port RJ45 connection for console access. Data & Fiber Ports Data ports(copper and fiber) are capable of 1Gbps, 2.5Gbps, or 10Gpbs, for forwarding traffic. Ports with orange (30W) or green(60W) border can provide PoE power. Management PortUsed for Managing the switch. It provides out of band network connectivity for management of the switch. La plateforme de commutation de prochaine génération cnMatrix ore une solution de commutation Ethernet de haute performance gérée dans le cloud, riche en fonctionnalités, à destination des entreprises. Cet équipement radio est destiné aux applications professionnelles pour installations intérieures fixes uniquement. Installation et fonctionnement L’installation et le fonctionnement de ce produit sont complexes, et Cambium Networks recommande une installation et une gestion professionnelles du système. Merci de suivre les instructions contenues dans cette fiche. D’autres directives sur l’installation et le fonctionnement de la cnMatrix sont disponibles dans le guide de démarrage rapide, que vous trouverez également en ligne au lien ci-dessous. L’installateur doit disposer de toutes les compétences, connaissances et expériences pour eectuer la tâche d’installation et il sera responsable de :

• Sa familiarité avec des règlementations nationales en vigueur, y compris concernant les normes d’installation électrique et de protection contre le surtensions

• L’installation en conformité avec les instructions de Cambium Networks Informations de sécurité du produit Les consignes de sécurité générale suivantes vous sont fournies afin de contribuer à assurer votre sécurité personnelle et pour protéger votre produit des dommages potentiels. Se rappeler de consulter le Guide utilisateur du produit, voir le lien ci-dessous, pour plus d’informations. Se conformer aux règles de sécurité suivantes :

• L’électricité statique présente un danger pour les composants électroniques. Décharger l’électricité statique de votre corps (en touchant du métal nu mis à la masse) avant de toucher le produit. S’assurer que le produit est correctement mis à la masse.

• S’assurer que l’équipement n’est pas sous tension durant l’installation. Toujours débrancher l’équipement de sa source d’alimentation avant de procéder à l’entretien.

• Toujours faire appel à un électricien qualifié pour installer le câblage.

• Utiliser des câbles extérieurs pour les connexions qui seront exposées à un environnement extérieur. Exploitation au sein de l’UE – Restrictions

• Cet équipement est réservé à un usage intérieur uniquement.

1. Sous Windows, double-cliquer l’icône du Panneau de configuration. La fenêtre du

Panneau de configuration s’ouvre.

2. Dans le fenêtre du Panneau de configuration, sélectionner l’option Acher l’état et la

gestion du réseau. La fenêtre Centre réseau et partage s’ache.

3. Cliquer sur l’option Modifier les paramètres de la carte. La fenêtre Connexions réseau

4. Double-cliquer sur l’interface. La fenêtre des Propriétés de l’interface s’ouvre.

5. Cocher la case correspondant à Protocole Internet version 4 (TCP/IPv4), puis double-

6. Cocher la case Utiliser l’adresse IP suivante, puis entrer l’adresse 192.168.0.10 dans le

champ Adresse IP et 255.255.255.0 dans le champ Masque de sous-réseau. Connexion au commutateur

1. Utiliser le client SSH PuTTY.

2. Dans la fenêtre PuTTY Configuration (Configuration du client PuTTY), dans le champ

Host Name (Nom d’hôte), entrer l’adresse 192.168.0.1, et dans le champ Port, entrer la valeur 22.

3. Cliquer sur Open (Ouvrir). L’invite de connexion s’ache.

4. À l’invite du nom d’utilisateur cnMatrix, entrer le nom d’utilisateur par défaut: admin

5. À l’invite du mot de passe, entrer le nom d’utilisateur par défaut: admin
