cnMatrix EX3028R-P - Commutateur Cambium Networks - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Ethernet entreprise
Marque	Cambium Networks
Modèle	cnMatrix EX3028R-P
Alimentation	Bloc d'alimentation amovible CRPS (vendu séparément)
Ports réseau	28 ports (détails non fournis, inclut ports fibre SFP+ 1G/10G et port d'administration MGMT)
Gestion	Infonuagique (cloud), interface SSH
Adresse IP par défaut	192.168.0.1 (port MGMT)
Identifiants par défaut	admin / admin
Utilisation	Intérieur uniquement
Normes	Classe A CISPR32
Sécurité	Décharger l'électricité statique avant manipulation ; débrancher avant entretien ; installation par électricien qualifié
Entretien	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec ; pas de liquide
Pièces détachées	Bloc d'alimentation CRPS remplaçable (vendu séparément)
Poids estimé	Environ 5 kg
Dimensions estimées	440 x 250 x 44 mm (format 1U)

FOIRE AUX QUESTIONS - cnMatrix EX3028R-P Cambium Networks

Comment connecter le commutateur cnMatrix EX3028R-P à mon réseau ?

Connectez le port d'administration (MGMT) à votre PC avec un câble Ethernet. L'adresse IP par défaut est 192.168.0.1. Configurez votre PC avec une adresse IP fixe dans le même sous-réseau (ex. 192.168.1.10).

Quels sont les identifiants par défaut pour accéder au commutateur ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est également admin.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Utilisez le bouton Reset situé sur le panneau avant. Appuyez et relâchez dans un délai de 10 secondes pour effectuer une réinitialisation simple.

Le commutateur est-il livré avec un bloc d'alimentation ?

Non, le bloc d'alimentation CRPS est vendu séparément. Vous devez acheter un bloc d'alimentation approuvé par Cambium Networks auprès d'un revendeur agréé.

Quelle est la signification du logo lumineux Cambium Networks ?

Le logo clignote en bleu pendant le démarrage du commutateur. Une fois le démarrage terminé, le logo reste allumé en bleu fixe, indiquant que le commutateur est opérationnel.

Puis-je utiliser le commutateur en extérieur ?

Non, cet équipement est réservé à un usage intérieur uniquement. Pour les connexions exposées à l'extérieur, utilisez des câbles appropriés.

Comment accéder à l'interface de gestion du commutateur ?

Utilisez un client SSH comme PuTTY. Connectez-vous à l'adresse IP 192.168.0.1 sur le port 22 (SSH) via le port MGMT. Entrez les identifiants admin/admin.

Quels sont les ports disponibles sur le cnMatrix EX3028R-P ?

Le commutateur dispose de 28 ports incluant des ports fibre SFP+ 1G/10G, un port d'administration (MGMT) et des ports Ethernet. Les détails exacts sont dans le guide de démarrage rapide.

Comment configurer mon PC pour la première connexion ?

Sous Windows, allez dans Panneau de configuration > Centre réseau et partage > Modifier les paramètres de la carte. Sélectionnez votre interface, puis Propriétés. Configurez Protocole Internet version 4 (TCP/IPv4) avec l'adresse IP 192.168.1.10 et le masque 255.255.255.0.

Où trouver le guide utilisateur complet et les ressources ?

Le guide utilisateur est disponible en ligne à l'adresse https://www.cambiumnetworks.com/guides. Des formations techniques sont proposées sur https://learning.cambiumnetworks.com et le centre d'assistance est accessible sur https://support.cambiumnetworks.com.

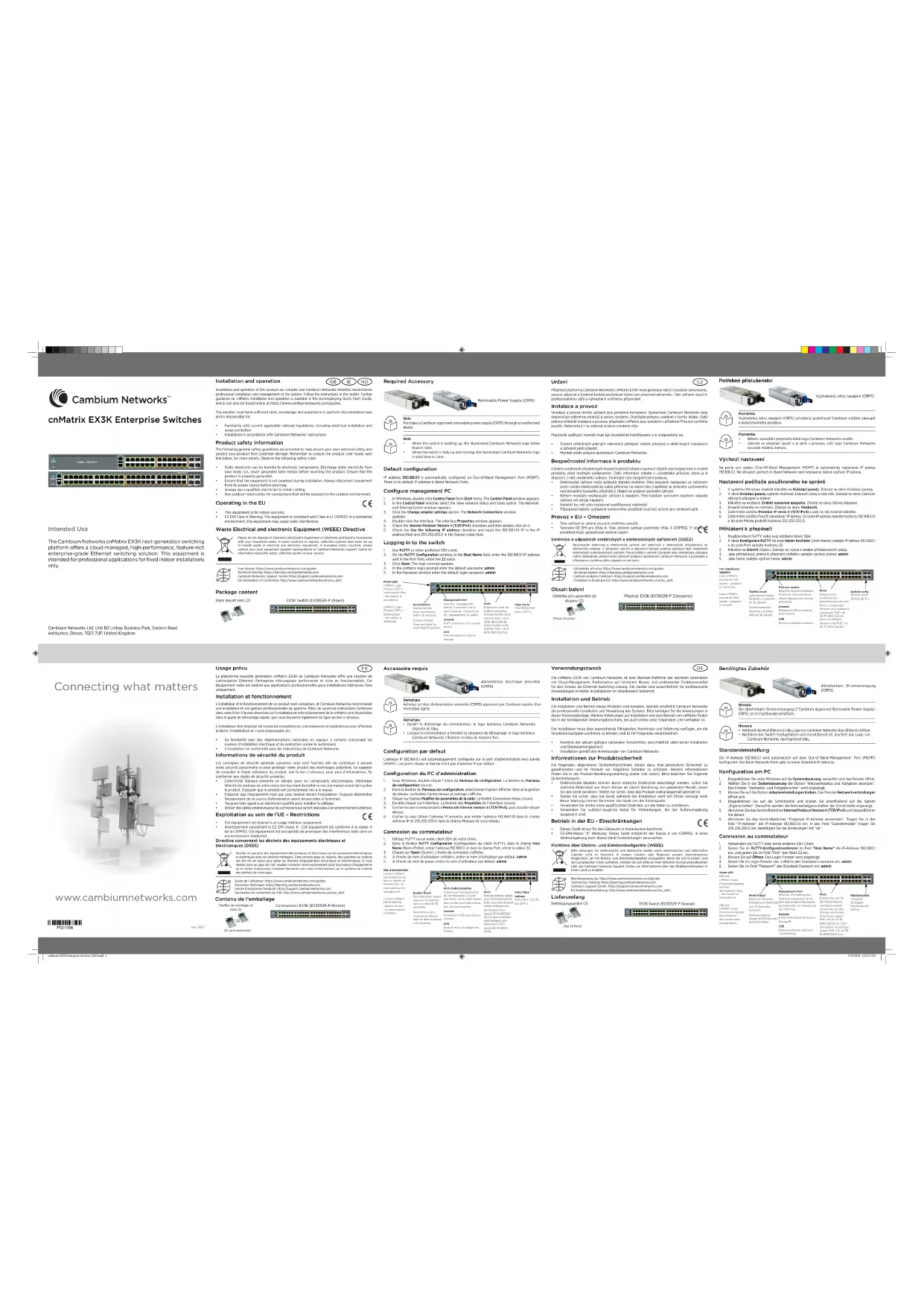

MODE D'EMPLOI cnMatrix EX3028R-P Cambium Networks

La plateforme nouvelle génération cnMatrix EX3K de Cambium Networks offre une solution de commutation Ethernet d'entreprise infonuagique performante et riche en fonctionnalités. Cet équipement radio est destiné aux applications professionnelles pour installations intérieures fixes uniquement.

Installation et fonctionnement

L'installation et le fonctionnement de ce produit sont complexes, et Cambium Networks recommande une installation et une gestion professionnelles du système. Merci de suivre les instructions contenues dans cette fiche. D'autres directives sur l'installation et le fonctionnement de la cnMatrix sont disponibles dans le guide de démarrage rapide, que vous trouverez également en ligne au lien ci-dessous.

L'installateur doit disposer de toutes les compétences, connaissances et expériences pour effectuer la tâche d'installation et il sera responsable de :

- Sa familiarité avec des réglementations nationales en vigueur, y compris concernant les normes d'installation électrique et de protection contre le surtensions - L'installation en conformité avec les instructions de Cambium Networks

Informations de sécurité du produit

Les consignes de sécurité générale suivantes vous sont fournies afin de contribuer à assurer votre sécurité personnelle et pour protéger votre produit des dommages potentiels. Se rappeler de consulter le Guide utilisateur du produit, voir le lien ci-dessous, pour plus d'informations. Se conformer aux règles de sécurité suivantes :

- L'électricité statique présente un danger pour les composants électroniques. Décharger l'électricité statique de votre corps (en touchant du métal nu mis à la masse) avant de toucher le produit. S'assurer que la produit est correctement mis à la masse.

- S'assurer que l'équipement n'est pas sous tension durant l'installation. Toujours débrancher l'équipement de sa source d'alimentation avant de procéder à l'entretien.

- Toujours faire appel à un électricien qualifié pour installer le câblage. - Utiliser des câbles extérieurs pour les connexions qui seront exposées à un environnement extérieur.

Exploitation au sein de l'UE - Restrictions

- Cet équipement est réservé à un usage intérieur uniquement. - Aurtissement concernant la CE EMI classe A : Cet équipement est conforme à la classe A

de la CISPR32. Cet équipement est susceptible de provoquer des interférences radio dans un environnement résidentiel.

Directive concernant les déchets des équipements électriques et (déprégières) (PREF).

Guide de l'utilisateur: https://www.cambiumnetworks.com/guides Formation Technique: https://learning.cambiumnetworks.com Centre d'assistance Cambium: https://support.cambiumnetworks.com Déclaration de conformité de l'UE: http://www.cambiumnetworks.com/eu_dofc

Contenu de l'emballage

prp-3667

FR

Accessoire requis

Remarque

Achetez un bloc d'alimentation amovibie (CRPS) approuvé par Cambium auprès d'un revendeur arrêté.

1. Referred scope:

Remarque • Durant le démarrage du commutateur, le logo lumineux Cambium Networks

Levrant le demandage du commandaire, le long tenner sur desquins netteuris clignote en bleu. • Le arrue la commutement a terminé en cixivance de dimensure, le long luminous

• Lorsque le communicateur à terminé sa séquence de demarriage, le logo luminiieux Cambium Networks s'illumine en bleu de manière fixe.

Configuration par défaut

L'adresse IP 192.168.0.1 est automatiquement configurée sur le port d'administration hors bande (MGMT). Les ports réseau en bande n'ont pas d'adresse IP par défaut.

(104-1). Les ports reseau en bande front pas d'abresse « par octebut.

Configuration du PC d'administration

1. Sous Windows, double-cliquer l'icône du Panneau de configuration. La fenêtre du Panneau de configuration s'ouvre.

2. Dans le fenêtre du Panneau de configuration, sélectionner l'option Afficher l'état et la gestion du réseau. La fenêtre Centre réseau et partage s'affiche

3. Cliquer sur l'option Modifier les paramètres de la carte. La fenêtre Connexions réseau s'ouvre.

4. Double-cliquer sur l'interface. La fenêtre des Propriétés de l'interface s'ouvre.

5. Coches la case serrogoulant à Protocole Internet version 4 (TCP/IPv4), puis double-cliquée

6. Cocher la case correspondant, a Protocole Internet version 4 (TCP/IPV4), puis double-liquid dessus.

7. Cocher la case Utiliser l'adresse IP suivante, puis entrer l'adresse 192.168.1.10 dans le champ Adresse IP et 255.255.255.0 dans la champ Masgua de sous-riseau.

Connexion au commutateur

1. Utilisez PuTTY ou un autre client SSH de votre choix.

2. Dans la fenêtre PuTTY Configuration (Configuration du client PuTTY), dans le champ Host Name (Nom d'Brûte) entre l'actions 10216811 et dans le champ Post, entre la valeur 32

3. Cliquer sur Open (Ouvrir). L'invite de connexion s'affiche.

4. A l'invite du nom d'utilisateur cnMatrix, entrer le nom d'utilisateur par défaut: admin

5. À l'invite du mot de passe, entrer le nom d'utilisateur par défaut: admin

2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

DEL d'alimentation Le logo cnMatrix

(alimentation) est.

bleu et allumé de marièta fine : lo

commutateur est réactiviténel Port d'administration Utilisé pour l'administration Ports Ports Fibre

Bouton kiset Réalitalisation simple : du commutateur. Ce port Ports de dernies utilisés Porta Electr optique

Le logo CIRMAUX (alimentation) Appuyer et relacher dans un délai de 10 permet la connectivité réseau hors bande pour l'administration- trafié: Les ports à bordure ports fibre 1 Go/10 Go (SFP+).

cignote en bleu : la commutateur

s'initialise.
