FOIRE AUX QUESTIONS - cnMatrix TX2020R-P Cambium Networks

Comment réinitialiser le commutateur Cambium Networks cnMatrix TX2020R-P ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le.

Comment accéder à l'interface de gestion du commutateur ?

Connectez-vous à votre réseau via un câble Ethernet et ouvrez un navigateur web. Entrez l'adresse IP par défaut du commutateur, généralement 192.168.1.1, et utilisez les identifiants par défaut : nom d'utilisateur 'admin' et mot de passe 'admin'.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise ou remplacez le câble d'alimentation.

Comment configurer VLAN sur le commutateur ?

Accédez à l'interface de gestion, allez dans l'onglet 'VLAN', puis cliquez sur 'Ajouter'. Suivez les instructions pour créer et configurer vos VLAN selon vos besoins.

Comment résoudre les problèmes de connectivité réseau ?

Vérifiez les câbles Ethernet et assurez-vous qu'ils sont correctement connectés. Consultez les paramètres de configuration du VLAN et assurez-vous que les ports sont actifs. Redémarrez le commutateur si nécessaire.

Où puis-je trouver le manuel d'utilisation du commutateur ?

Le manuel d'utilisation est disponible sur le site officiel de Cambium Networks dans la section 'Support' ou 'Documentation'.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site de Cambium Networks. Accédez à l'interface de gestion, allez dans 'Mise à jour du firmware', et téléversez le fichier téléchargé.

Le commutateur est-il compatible avec le PoE ?

Oui, le Cambium Networks cnMatrix TX2020R-P prend en charge le PoE (Power over Ethernet) sur certains ports. Consultez la documentation pour plus de détails sur les ports compatibles.

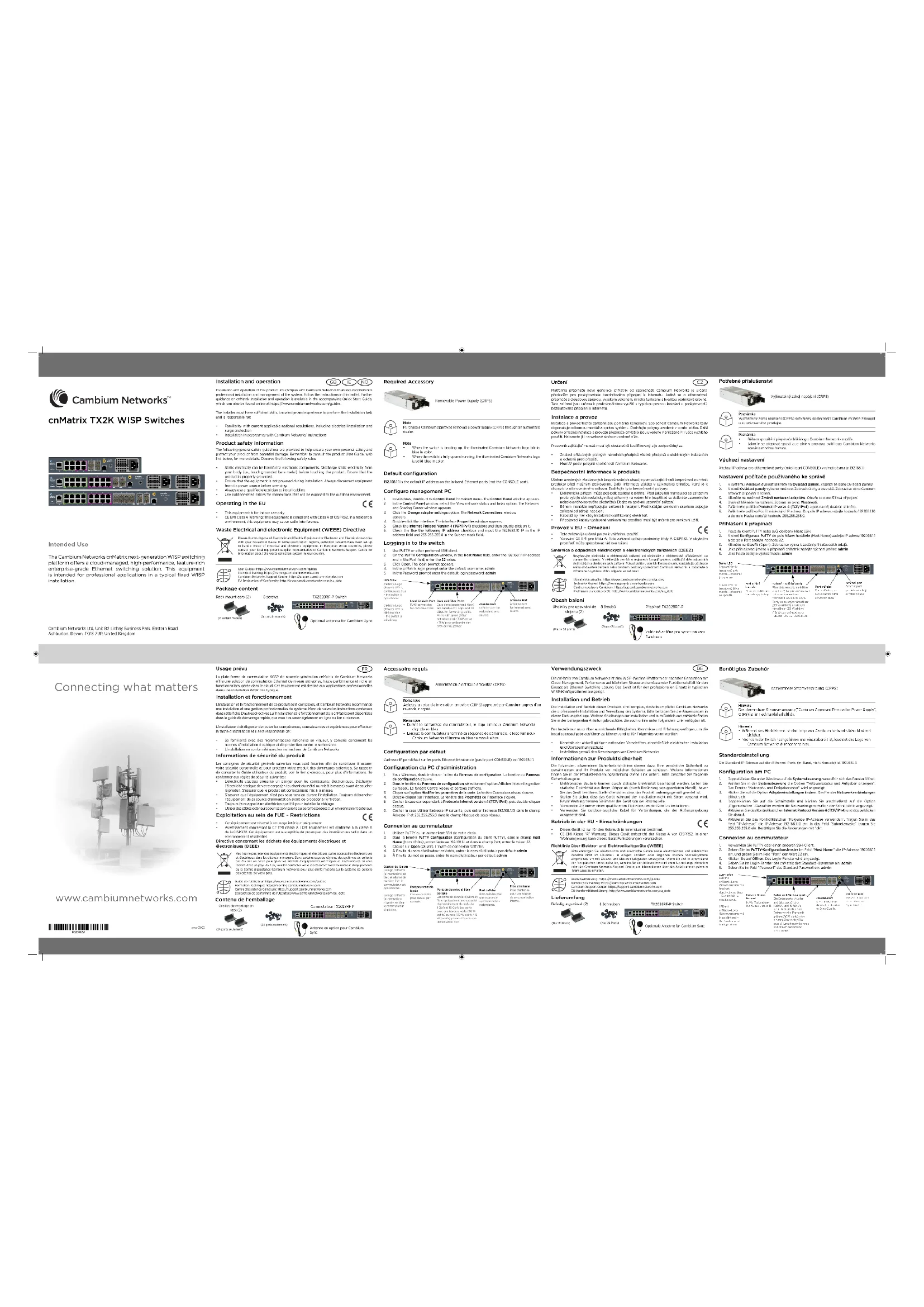

MODE D'EMPLOI cnMatrix TX2020R-P Cambium Networks

LED Color cnMatrix Logo (Power) LED is continuously blue – the switch is operational. cnMatrix Logo (Power) LED is blinking blue – the switch is initializing.Couleur du témoin Le logo cnMatrix (alimentation) est bleu et allumé de manière fixe: le commutateur est opérationnel. Le logo cnMatrix (alimentation) clignote en bleu: le commutateur s’initialise. Local Console Port RJ45 connection for console access. Port pour console locale Connexion RJ45 pour l’accès par console.cnPulse PortcnPulse port for redundant sync source. Port cnPulsePort cnPulse pour une source de synchronisation redondante. Antenna Port Antenna port for internal sync source. Prise d’antenne Prise d’antenne pour une source de synchronisation interne. Data and Fiber Ports Data ports(copper and fiber) are capable of 1 Gbps and 10 Gbps for forwarding trac. Ports with green (90W active) or pink (30W active / 15W passive) border can provide PoE power. Ports de données et fibre optique Les ports de données (cuivre et fibre optique) ont une capacité d’acheminement du trafic de 1 Gb/s et 10 Gb/s. Les ports avec une bordure verte (90 W actifs) ou rose (30 W actifs / 15 W passifs) peuvent fournir une alimentation PoE. La plate-forme de commutation WISP de nouvelle génération cnMatrix de Cambium Networks ore une solution de commutation Ethernet de niveau entreprise, haute performance et riche en fonctionnalités, gérée dans le cloud. Cet équipement est destiné aux applications professionnelles dans une installation WISP fixe typique. Installation et fonctionnement L’installation et le fonctionnement de ce produit sont complexes, et Cambium Networks recommande une installation et une gestion professionnelles du système. Merci de suivre les instructions contenues dans cette fiche. D’autres directives sur l’installation et le fonctionnement de la cnMatrix sont disponibles dans le guide de démarrage rapide, que vous trouverez également en ligne au lien ci-dessous. L’installateur doit disposer de toutes les compétences, connaissances et expériences pour eectuer la tâche d’installation et il sera responsable de :

• Sa familiarité avec des règlementations nationales en vigueur, y compris concernant les normes d’installation électrique et de protection contre le surtensions

• L’installation en conformité avec les instructions de Cambium Networks Informations de sécurité du produit Les consignes de sécurité générale suivantes vous sont fournies afin de contribuer à assurer votre sécurité personnelle et pour protéger votre produit des dommages potentiels. Se rappeler de consulter le Guide utilisateur du produit, voir le lien ci-dessous, pour plus d’informations. Se conformer aux règles de sécurité suivantes :

• L’électricité statique présente un danger pour les composants électroniques. Décharger l’électricité statique de votre corps (en touchant du métal nu mis à la masse) avant de toucher le produit. S’assurer que le produit est correctement mis à la masse.

• S’assurer que l’équipement n’est pas sous tension durant l’installation. Toujours débrancher l’équipement de sa source d’alimentation avant de procéder à l’entretien.

• Toujours faire appel à un électricien qualifié pour installer le câblage.

• Utiliser des câbles extérieurs pour les connexions qui seront exposées à un environnement extérieur. Exploitation au sein de l’UE – Restrictions

• Cet équipement est réservé à un usage intérieur uniquement.

Úhelníky pro upevnění do stojanu (2) Contenu de l’emballage 8 vis Conguration par défaut L’adresse IP par défaut sur les ports Ethernet intrabande (pas le port CONSOLE) est 192.168.1.1. Configuration du PC d’administration

1. Sous Windows, double-cliquer l’icône du Panneau de configuration. La fenêtre du Panneau

de configuration s’ouvre.

2. Dans le fenêtre du Panneau de configuration, sélectionner l’option Acher l’état et la gestion

du réseau. La fenêtre Centre réseau et partage s’ache.

3. Cliquer sur l’option Modifier les paramètres de la carte. La fenêtre Connexions réseau s’ouvre.

4. Double-cliquer sur l’interface. La fenêtre des Propriétés de l’interface s’ouvre.

5. Cocher la case correspondant à Protocole Internet version 4 (TCP/IPv4), puis double-cliquer

6. Cocher la case Utiliser l’adresse IP suivante, puis entrer l’adresse 192.168.1.10 dans le champ

Adresse IP et 255.255.255.0 dans le champ Masque de sous-réseau. Connexion au commutateur

1. Utilisez PuTTY ou un autre client SSH de votre choix.

2. Dans la fenêtre PuTTY Configuration (Configuration du client PuTTY), dans le champ Host

Name (Nom d’hôte), entrer l’adresse 192.168.1.1, et dans le champ Port, entrer la valeur 22.

3. Cliquer sur Open (Ouvrir). L’invite de connexion s’ache.

4. À l’invite du nom d’utilisateur cnMatrix, entrer le nom d’utilisateur par défaut: admin

5. À l’invite du mot de passe, entrer le nom d’utilisateur par défaut: admin

Connexion au commutateur
