Caractéristiques techniques	Prise multiple avec 3 sorties, protection contre les surtensions, courant maximum de 16 A, tension de 230 V.
Utilisation	Idéale pour brancher plusieurs appareils électriques en toute sécurité dans les foyers ou bureaux.
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles. En cas de dommage, remplacer la prise par un professionnel.
Sécurité	Equipée d'un dispositif de protection contre les surcharges et les courts-circuits. Ne pas dépasser la capacité maximale de 16 A.
Informations générales	Produit conforme aux normes de sécurité européennes. Garantie de 2 ans.

FOIRE AUX QUESTIONS - BSV 3 BRENNENSTUHL

Comment puis-je réinitialiser ma prise BRENNENSTUHL BSV 3 ?

Pour réinitialiser votre prise, débranchez-la de la prise murale, attendez 10 secondes, puis rebranchez-la.

Que faire si ma prise ne fonctionne pas ?

Vérifiez d'abord si la prise est correctement branchée et si le courant est bien disponible. Si le problème persiste, essayez de brancher un autre appareil pour voir si le problème vient de la prise.

La prise BRENNENSTUHL BSV 3 est-elle compatible avec tous les appareils ?

Oui, la prise est compatible avec la plupart des appareils électroniques, mais veillez à ne pas dépasser la capacité maximale de 3680 W.

Comment savoir si ma prise est protégée contre les surcharges ?

La prise BSV 3 est équipée d'un voyant LED qui s'allume lorsque la protection contre les surcharges est activée. Si le voyant est éteint, cela signifie que la prise fonctionne normalement.

Puis-je utiliser la prise à l'extérieur ?

Non, la prise BRENNENSTUHL BSV 3 est conçue pour une utilisation en intérieur uniquement. Utiliser la prise à l'extérieur peut annuler la garantie.

Comment nettoyer ma prise BRENNENSTUHL BSV 3 ?

Débranchez la prise avant de la nettoyer. Utilisez un chiffon doux légèrement humide pour essuyer la surface. Ne pas utiliser de produits chimiques agressifs.

Où puis-je trouver des pièces de rechange pour ma prise ?

Vous pouvez contacter le service client de BRENNENSTUHL ou consulter leur site web pour obtenir des informations sur les pièces de rechange.

Quels sont les signes d'une prise défectueuse ?

Les signes d'une prise défectueuse incluent des bruits de crépitement, des odeurs de brûlé, ou des voyants qui clignotent. Dans ce cas, débranchez immédiatement la prise et contactez le service client.

MODE D'EMPLOI BSV 3 BRENNENSTUHL

IMPORTANT Lisez et conservez ce mode d'emploi. Observez et suivez les consignes de sécurité. INTRODUCTION Veuillez lire entièrement et attentivement ce mode d'emploi. Il fait partie du coret de chantier que vous venez d'acheter et contient des informations importantes à propos de l'installation, du fonctionnement et de la manipulation. Les informations contenues dans ce mode d'emploi s'appliquent exclusivement aux appareils suivants : coret de chantier compact en caoutchouc BSV 3, coret de chantier portatif BSV 4 et coret de chantier compact petite puissance BKV 2/4. Selon le modèle, les systèmes de prises électriques spéciques aux pays et les diérents composants, il peut y avoir des diérences visuelles par rapport aux illustrations de ce mode d'emploi. En outre, les appareils peuvent diérer les uns des autres en termes de fonctionnement. Pour une utilisation sûre de l'appareil, il convient également de respecter les réglementations et dispositions légales nationales (par exemple, les réglementations en matière de prévention des accidents et de sécurité au travail, ainsi que les réglementations environnementales) du pays concerné.

PROFESSIONNEL Ce symbole signale des informations relatives à la manipulation par un spécialiste. EMBALLAGE Ce symbole fournit des informations sur le circuit de recyclage des emballages. INFORMATIONS Ce symbole signale des informations supplémentaires et utiles concernant un sujet spécique. DANGER Cet avertissement signale un danger imminent. Le non-respect de cet avertissement peut entraîner la mort ou de graves blessures. AVERTISSEMENT Cet avertissement signale une situation potentiellement dangereuse. Le non-respect de cet avertissement peut entraîner la mort ou de graves blessures.

Auto-déclaration obligatoire conformément à la directive DEEE sur l'élimination des appareils. 027621 BA_Baustromverteiler 0533497.indd 20027621 BA_Baustromverteiler 0533497.indd 20 18.11.21 10:2218.11.21 10:2221 Mode d‘emploiBSV 3, BSV 4, BKV 2/4 UTILISATION CONFORME Les appareils sont utilisés comme coret de chantier portable à l'intérieur et à l'extérieur. Les produits sont conçus pour un usage professionnel. Toute utilisation allant au-delà de l'utilisation prévue est considérée comme contraire aux spécications. Le fabricant n'est pas responsable des dommages qui pourraient en résulter. L'utilisateur est le seul à en supporter le risque. Les modications et transformations non autorisées annulent la conformité CE et tout droit de garantie. Les modications peuvent entraîner un danger pour la vie et l'inté- grité physique, ainsi que des dommages pour le ou les appareil(s) connecté(s). Les marquages du fabricant sur les produits ne doivent pas être retirés, modiés ou rendus illisibles.

Le coret de chantier correspond à l'indice de protection IP 44 selon DIN EN 60529 (VDE 0470-1), à condition de respecter la position de fonctionnement. Voir chapitre « Mise en service ». IP 44 signie : - IP 4X : Protection contre les corps étrangers solides d'un diamètre de 1,0 mm ou plus, par exemple un l. - IP X4 : Protection contre les projections d'eau. CONSIGNES DE SÉCURITÉ GÉNÉRALES Electricien qualié Le montage, le démontage, l'installation, la mise en service et l'entretien de l'appareil ne doivent être eectués que par un électricien qualié. L'électricien doit répondre aux exigences suivantes et les respecter : - Utilisation conforme de l'appareil. - Respect des instructions d'installation et d'utilisation. - Connaissance et application des réglementations électrotechniques applicables (par exemple DIN VDE 0100 partie 600, DIN VDE 0100 partie 410), ainsi que des réglementations spéciques au pays pour la réalisation d'installations électriques. - Connaissance et application des réglementations générales et spéciales de sécurité et de prévention des accidents. - Capacité à identier les risques et à éviter les dangers potentiels. - Remise des instructions d'installation et d'utilisation à l'opérateur/l'utilisateur de l'appareil. Opération/utilisation - Une utilisation sûre n'est garantie que si ces instructions sont intégralement respectées. - Lisez attentivement ces instructions avant l'installation, la mise en service ou l'utilisation. - Le coret de chantier doit être installé et entretenu par un professionnel agréé qualié et il doit être mis en service conformément aux lois, ordonnances et normes correspondantes. 027621 BA_Baustromverteiler 0533497.indd 21027621 BA_Baustromverteiler 0533497.indd 21 18.11.21 10:2218.11.21 10:2222 Mode d‘emploi

BSV 3, BSV 4, BKV 2/4

- Ne couvrez jamais le coret de chantier pour éviter l'accumulation de chaleur et les risques d'incendie. - Pour les distributeurs de courant avec disjoncteur à courant résiduel (RCD) : lors de la mise en service de l'appareil, il faut appuyer sur le bouton de test du disjoncteur à courant résiduel pour un contrôle de fonctionnement. Après un test sans défaut (déclenchement du disjoncteur diérentiel), remettez le disjoncteur diérentiel en marche.

Eloignez les substances facilement inammables et explosives du coret de chantier. - Protégez les câbles - en tirant toujours sur la che lors du débranchement et non sur le câble, - en empêchant les câbles d'être endommagés mécaniquement, - en les tenant à l'écart de la chaleur excessive. - Protégez le boîtier contre les dommages mécaniques tels que les chocs ou les coups durs. - N'utilisez jamais un coret de chantier défectueux. - Evitez les risques de trébuchement.

EMBALLAGE ET TRANSPORT

Emballage Les matériaux d'emballage sont des matières premières valorisables et peuvent être recyclés. Vous devez donc intégrer les matériaux d'emballage dans le circuit de recyclage. Si cela n'est pas possible, éliminez les matériaux d'emballage conformément à la réglementation locale. Transport Vériez l'exhaustivité et l'intégrité de votre livraison. Si vous constatez des dommages dus au transport ou si la livraison est incomplète, contactez immédiatement votre revendeur. STRUCTURE DE L'APPAREIL (VOIR PAGE 2) Les produits peuvent diérer de l'illustration correspondante en raison des systèmes de prises électriques spéciques à chaque pays et des diérents équipements ! Coret de chantier en caoutchouc BSV 3 Coret de chantier portatif BSV 4 Coret de chantier compact petite puissance BKV 2/4

Prises avec mise à la terre

Poignée de transport

Dispositifs de protection

Fiche de raccordement

Les activités décrites dans ce chapitre ne peuvent être réalisées que par un électricien qualié ! 027621 BA_Baustromverteiler 0533497.indd 22027621 BA_Baustromverteiler 0533497.indd 22 18.11.21 10:2218.11.21 10:2223 Mode d‘emploiBSV 3, BSV 4, BKV 2/4 L'appareil est uniquement destiné à être utilisé sur une surface plane et ses 4 pieds (BSV 3) ou debout sur le support (BSV 4 et BKV 2/4) ou sur la face inférieure du boîtier (BKV 2/4). La position d'utilisation est dénie par le sens d'ouverture du volet de protection des prises vers le haut. AVERTISSEMENT Si l'appareil est connecté à une alimentation avec une section de du câble de raccordement insusante et/ou des fusibles de protection est insusant, il existe un risque de brûlure ou de surcharge pouvant provoquer des dommages à l'appareil. Respectez les indications gurant sur la plaque signalétique ! DANGER Lorsque vous travaillez sur des composants sous tension, il existe un risque de blessure grave ou de décès. - Débranchez la ligne d'alimentation de l'appareil pour les travaux d'installation et de montage. - Protégez l'alimentation désactivée contre toute remise en service involontaire par d'autres personnes. - Vériez l'absence de tension sur la ligne d'alimentation avant de commencer les travaux d'installation et de montage. INTERRUPTEUR DIFFÉRENTIEL (FI TYPE B) Selon l'équipement, les corets de chantier peuvent être équipés d'un interrupteur diérentiel (FI/RCD) de type B, qui n'est prévu que pour certaines applications. AVERTISSEMENT Les instructions suivantes doivent être respectées pour garantir une utilisation sécurisée ! Les appareils concernés sont identiés en conséquence par un autocollant : AVERTISSEMENT Les distributeurs de courant avec interrupteur diérentiel ne doivent pas être utilisés en aval d'un interrupteur diérentiel à courant pulsé (avec FI de type A). Un interrupteur diérentiel (FI/RCD) de type B doit toujours être connecté en amont lorsqu'il est utilisé. Les équipements électriques ou les utilisateurs (par exemple, les équipements de soudage, les pompes, les machines vibrantes, etc.) qui sont commandés par un convertisseur de fréquence peuvent générer des courants résiduels continus. Les interrupteurs diérentiels courants avec des caractéristiques de déclenche- ment AC ou de type A ne peuvent pas détecter ces courants de fuite, de sorte que le déclenchement de l'interrupteur diérentiel n'est pas garanti et que le risque de choc électrique augmente en cas de défaillance. 027621 BA_Baustromverteiler 0533497.indd 23027621 BA_Baustromverteiler 0533497.indd 23 18.11.21 10:2218.11.21 10:2224 Mode d‘emploi

BSV 3, BSV 4, BKV 2/4

Adressez-vous à un électricien qualié ! Avant d'utiliser l'appareil, faites vérier l'installation électrique par un électricien qualié pour vous assurer que vous pouvez faire fonctionner conjointement tous les utilisateurs sur l'appareil. Après le déclenchement d'un interrupteur diérentiel, tous les disjoncteurs du circuit du système électrique, y compris celui du point d'alimentation utilisé, doivent être soumis à un essai de fonctionnement et d'ecacité par un électri- cien qualié. Veuillez vous conformer aux exigences spéciques de chaque pays. Dans la suite du processus de mise en service : Alimentez le coret de chantier par le câble de raccordement et activez les dispositifs de protection (voir page 2, chire 3). UTILISATION Si les distributeurs de courant sont équipés d'éléments fusibles, l'aectation aux prises se trouve dans les illustrations directement sur le produit.

• Pour connecter un appareil électrique, ouvrez le volet de protection de la prise et insérez complètement la che de l'appareil électrique.

• Pour déconnecter un appareil électrique, veuillez d'abord éteindre l'appareil connecté, soulevez légèrement le volet de la prise et retirez la che de la prise. AVERTISSEMENT Une mauvaise utilisation peut endommager l'appareil et provoquer des blessures.

• Ne retirez la che d'un appareil branché dans une prise de courant uniquement par l'enveloppe de la che.

• Ne retirez pas la che par le câble.

• Assurez-vous que les câbles ne soient pas pliés, coincés ou écrasés et qu'ils n'entrent pas en contact avec des sources de chaleur externes. ENTRETIEN Des entretiens réguliers augmentent la durée de vie et favorisent un fonctionnement sans problème et sécurisé de l'appareil. Les éventuels problèmes peuvent ainsi être identiées en amont et les dangers potentiels écartés. Vériez que l'appareil n'est pas endommagé

• Inspectez visuellement l'appareil pour détecter tout dommage externe (par exemple, composants manquants, changements de matériaux, ssures, etc.).

• Vériez le bon fonctionnement des volets et de la fenêtre de protection.

• Laissez un électricien qualié remplacer les prises dont les volets sont endommagés ou ne peuvent plus être fermés correctement.

• Si vous constatez des dommages sur l'appareil, débranchez-le d'abord de l'alimentation électrique et contactez immédiatement un électricien qualié.

• Ne continuez pas à utiliser l'appareil défectueux car il existe un risque de choc électrique ou de dommage matériel (incendie, par exemple).

• Si nécessaire, faites réparer ou mettre hors service l'appareil par un électricien qualié. 027621 BA_Baustromverteiler 0533497.indd 24027621 BA_Baustromverteiler 0533497.indd 24 18.11.21 10:2218.11.21 10:2225 Mode d‘emploiBSV 3, BSV 4, BKV 2/4 Vériez l'interrupteur diérentiel Les corets de chantier sont généralement équipés d'un interrupteur diérentiel (FI/RCD). Dans la première étape, alimentez à nouveau le coret de chantier. Le fonctionnement de l'interrupteur diérentiel doit être vérié régulièrement. Le test est eectué en appuyant sur le bouton de test, ce qui déclenche l'interrupteur.

• Mettez la manette en position « I-ON ».

• Appuyez sur le bouton de test « T ». L'interrupteur diérentiel se déclenche, la manette passe en position « O-OFF ».

• Si des défauts surviennent pendant la procédure de test ou si l'interrupteur diérentiel ne se déclenche pas, le coret de chantier doit être mis hors service et un électricien qualié doit être informé. Eectuez des tests de tension Si des tests de tension sont eectués sur des installations électriques équipées d'un interrupteur diérentiel (FI/RCD) de type B/B+, celui-ci peut être endommagé par un test incorrect. AVERTISSEMENT Dommages matériels au dispositif de protection dus à un test incorrect Les dispositifs de protection peuvent être endommagés si le test est eectué de manière incorrecte.

Pour les tests de tension avec des tensions de test > 0,4 kV, coupez au préalable l'interrupteur diérentiel (FI/RCD) et les disjoncteurs en amont ou en aval.

NETTOYAGE ET ENTRETIEN

L'appareil peut être nettoyé à sec ou humide, selon les conditions d'utilisation. An d'éviter les salissures tenaces, il est recommandé de nettoyer l'appareil à intervalles réguliers avec un chion à sec. Débranchez d'abord tous les utilisateurs connectés à l'appareil avant de commencer le nettoyage (voir le chapitre « Utilisation »). DANGER Lorsque vous travaillez sur des composants sous tension, il existe un risque de blessure grave ou de décès.

• Pour un nettoyage humide, l'appareil doit être débranché de l'alimentation électrique.

• Nettoyez l'appareil et ses composants (par exemple, les prises) uniquement de l'extérieur.

• N'ouvrez pas l'appareil et laissez les prises de courant fermées.

• N'utilisez jamais de nettoyeur à vapeur ou à haute pression.

• Des produits de nettoyage inadaptés, des équipements de nettoyage et une utilisation excessive d'eau peuvent provoquer des dommages à l'appareil. Nettoyage à sec Pour le nettoyage à sec, il est possible d'utiliser une balayette et un chion de nettoyage propre.

• Commencez par enlever la poussière et les salissures existantes avec une balayette.

Nettoyage humide Seule de l'eau propre doit être utilisée pour le nettoyage humide.

• Commencez par enlever la poussière et les salissures existantes avec une balayette.

• Ensuite, essuyez l'appareil avec un chion propre et humidié.

DANGER Lorsque vous travaillez sur des composants sous tension, il existe un risque de blessure grave ou de décès.

• Débranchez tous les appareils électriques connectés.

• Coupez tous les dispositifs de sécurité.

• Débranchez le câble du réseau électrique.

STOCKAGE ET MISE AU REBUT

Stockage de l'appareil Pour un stockage correct et un fonctionnement sans problème ultérieur de l'appareil, les précautions suivantes doivent être prises.

• Nettoyez l'appareil avant de le stocker (voir le chapitre « Nettoyage et entretien »).

• Emballez l'appareil dans l'emballage d'origine ou dans un carton approprié.

• Stockez l'appareil dans une pièce sèche et tempérée à une température comprise entre 0° C et +35° C. Mettre l'appareil au rebut Les appareils électriques doivent être mis au rebut conformément aux normes environnementales ! Ne jetez pas les appareils électriques avec les ordures ménagères. Selon la direc- tive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés, les appareils électriques doivent être collectés séparément et recyclés dans le respect de l’environnement. Pour connaître les solutions de mise au rebut d'un appareil usagé, adressez-vous à votre administration locale ou communale.

DYSFONCTIONNEMENTS ET SOLUTIONS

DANGER L'appareil contient des éléments qui sont sous haute tension électrique potentiellement mortelle.

• Conez toutes les réparations au personnel agréé des ateliers spécialisés.

• N'utilisez jamais un coret de chantier défectueux.

• Les appareils électriques raccordés au coret de chantier peuvent démarrer automatiquement et causer des blessures lorsqu'un dispositif de protection déclenché est remis en marche.

• Ne mettez en marche un dispositif de protection qu'après avoir coupé tous les appareils connectés ou après les avoir déconnectés du coret de chantier. Si l'un des appareils connectés n'est plus alimenté en tension, procédez comme suit :

1. Retirez la che correspondante du coret de chantier.

2. Eectuez un examen visuel du coret de chantier et des appareils connectés pour

détecter les défauts. 027621 BA_Baustromverteiler 0533497.indd 26027621 BA_Baustromverteiler 0533497.indd 26 18.11.21 10:2218.11.21 10:2227 Mode d‘emploiBSV 3, BSV 4, BKV 2/4 Si l'un des appareils est défectueux, contactez un électricien qualié. Ceci met n au dépannage. Sinon, passez à l'étape 3.

3. Vériez si le disjoncteur aérent ou l'interrupteur diérentiel a déclenché.

Si c'est le cas, passez à l'étape 4, sinon informez un électricien qualié. Ceci met n au dépannage.

4. Activez le disjoncteur ou l'interrupteur diérentiel.

5. Si les éléments de protection se déclenchent une nouvelle fois, le défaut se situe au

niveau du coret de chantier. Poursuivez ensuite avec l'étape 6. Les éléments de protection ne se déclenchent pas, poursuivez avec l'étape 7.

6. Mettez le coret de chantier hors service et informez immédiatement un électricien

qualié ou le service après-vente du fabricant. Ceci met n au dépannage.

7. Rebranchez la che de l'appareil électrique. Si les éléments de protection se

déclenchent une nouvelle fois, le défaut provient de l'appareil ou du cordon d'alimentation.

8. Informez un électricien qualié. Ceci met n au dépannage.

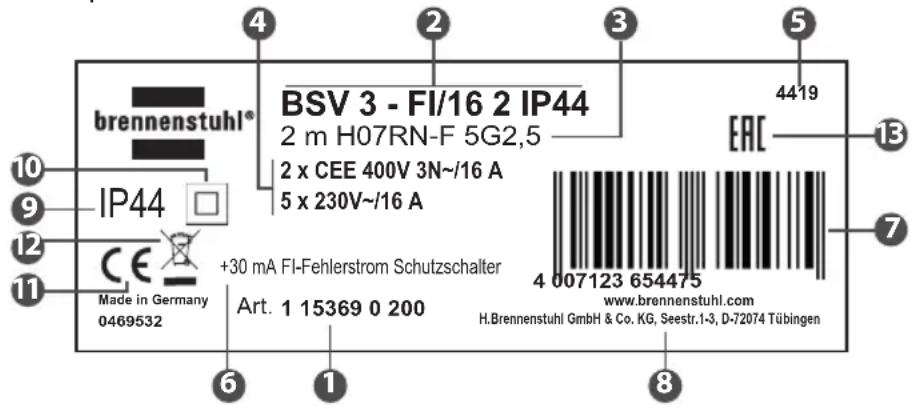

CARACTERISTIQUES TECHNIQUES Plaque signalétique/étiquette de l'appareil Exemple

Longueur, qualité et section du câble

Courant résiduel nominal FI

Adresse du fabricant

Auto-déclaration obligatoire (directive DEEE)

Informations sur le produit + dimensions de l'appareil Les informations sur le produit et les dimensions de l'appareil sont disponibles dans le catalogue actuel Brennenstuhl® ou sur Internet à l'adresse www.brennenstuhl.fr CONDITIONS ENVIRONNEMENTALES Pour un fonctionnement sécurisé et sans problème de l'appareil, les conditions suivantes doivent être respectées :

• N'installez pas l'appareil dans une enveloppe supplémentaire ou dans une armoire électrique sans avoir échangé avec le fabricant.

• Ne couvrez pas les surfaces latérales de l'appareil.

• N'utilisez jamais l'appareil dans des environnements présentant des risques d'explosion, dans lesquels se trouvent des substances inammables, des liquides, des gaz ou des poussières : risque d'explosion et d'incendie !

• N'utilisez que des câbles en cuivre comme cordon d'alimentation.
