Type de produit	Affichage de pesée pour système de pesage
Marque	Kern
Modèle	IFS 10K-3LM
Affichage	LCD 6 décades, hauteur chiffres 16,5 mm, rétroéclairage
Unités de pesage	g, kg
Capacité max	Dépend de la plateforme (configurable)
Lisibilité	1, 2, 5, 10, 20, 50 g (selon réglage)
Dimensions (coffret)	260 x 150 x 65 mm
Poids net	1,5 kg
Alimentation	220-240 V, 50 Hz (adaptateur secteur 12V, 500 mA)
Interface	RS-232C
Fonctions principales	Pesée simple, tarage, pré-tare, comptage de pièces, contrôle de tolérance, totalisation manuelle/automatique, mémoire avec ID, économiseur d'écran
Plage de remise à zéro	± 2 % de la charge max
Température ambiante	0°C – 40°C
Accessoires fournis	Bloc d'alimentation, pied de table avec fixation murale, capot de protection, notice d'utilisation
Entretien	Nettoyage avec chiffon humide et savon doux ; éviter produits agressifs
Sécurité	Ne pas surcharger, éviter chocs, ne pas utiliser en zone explosive
Réparabilité	Ouverture uniquement par personnel agréé KERN

FOIRE AUX QUESTIONS - IFS 10K-3LM Kern

Comment mettre en marche l'appareil ?

Appuyez sur la touche ON/OFF. L'appareil effectue un autotest et affiche le poids. Il est alors prêt à peser.

Comment effectuer une tare ?

Placez le récipient vide sur la plateforme, appuyez sur TARE. L'affichage revient à zéro et l'indicateur TARE apparaît. Vous pouvez alors peser la matière.

Comment compter des pièces ?

D'abord, déterminez le poids unitaire moyen : placez un nombre connu de pièces (ex. 10) sur la balance, attendez la stabilité, puis saisissez ce nombre à l'aide des touches numériques et validez. La balance calcule le poids unitaire. Ensuite, placez les pièces à compter, la quantité s'affiche.

Comment régler un contrôle de tolérance ?

Activez la fonction dans le menu (F0 SEL > SEL1 ou SEL2). Appuyez longuement sur TOL pour afficher la valeur seuil inférieure, saisissez-la, puis validez. Faites de même pour la valeur seuil supérieure. En mode pesée, les tolérances sont indiquées par des symboles et un signal sonore optionnel.

Comment utiliser la totalisation automatique ?

Réglez le menu F12 AC sur AC 0. Placez les objets à peser, attendez la stabilité, puis déchargez la balance. La valeur est automatiquement additionnée. Le total s'affiche après chaque décharge. Pour consulter le cumul, appuyez sur +ID lorsque la balance est délestée.

Comment effectuer un étalonnage ?

Mettez la balance en marche, maintenez la touche F enfoncée pendant l'autotest jusqu'à F0 iSn. Naviguez jusqu'à F2 dm, sélectionnez le type de balance, puis CAL et nonLin. Suivez les instructions : déchargez la plateforme, puis placez un poids d'ajustage connu. L'étalonnage s'effectue automatiquement.

Que signifie le message 'O-err' ?

Ce message indique un dépassement de la charge maximale. Déchargez immédiatement la plateforme pour éviter d'endommager la balance.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon humide avec une solution savonneuse douce. Essuyez ensuite avec un chiffon sec. Évitez les solvants et l'entrée de liquides dans l'appareil.

Comment connecter une imprimante via RS-232 ?

Utilisez un câble d'interface KERN approprié. Réglez les paramètres de communication dans le menu (F8 UA pour le mode, F9 bl pour la vitesse, F10 PA pour la parité). Assurez-vous que l'imprimante est configurée de manière identique.

Comment régler la date et l'heure ?

En mode pesée, maintenez F enfoncé jusqu'à F0 SEL. Naviguez jusqu'à F13/F14 ti. Confirmez, puis réglez l'année (SEt YE), le jour/mois (SEt dA) et l'heure (Set ti). La balance propose deux formats de date (DD/MM/YYYY ou YYYY/MM/DD).

MODE D'EMPLOI IFS 10K-3LM Kern

F Vous trouverez d'autres versions de langue online sous www.kern-sohn.com/manuals

Notice d'utilisation et d'installation

Afficheur

Table des matières

1 Caractéristiques techniques .... 4
2 Aperçu de l'appareil 5

2.1 Vue d'ensemble des affichages 6
2.2 Vue d'ensemble du clavier....8
2.3 Signal sonore....9

3 Indications fondamentales (généralités)....9

3.1 Utilisation conforme aux dispositions 9
3.2 Utilisation inadéquate....9
3.3 Garantie....10
3.4 Vérification des moyens de contrôle ....10

4 Indications de sécurité générales.... 10

4.1 Observer les indications de la notice d'utilisation ....10
4.2 Formation du personnel....10

5 Transport et stockage.... 11

5.1 Contrôle à la réception de l'appareil ....11
5.2 Emballage / réexpédition ..... 11

6 Déballage et installation 11

6.1 Lieu d'installation, lieu d'utilisation....11
6.2 Fournitures de la livraison / accessoires de série:....12
6.3 Déballage / implantation ....12
6.4 Branchement secteur....14
6.5 Ajustage....14
6.6 Linéarisation....17
6.7 Etalonnage 19

7 Exploitation....21

7.1 Mise en route....21
7.2 Mettre à l'arrêt....21
7.3 Remise à zéro....21
7.4 Pesage simple....21
7.5 Pesée avec tare....22

7.5.1 Pré-Tare 22

7.6 Comptage....23

7.6.1 Détermination du poids à la pièce moyen par pesée 24
7.6.2 Saisie numérique du poids à la pièce moyen 25

7.7 Totalisation....26

7.7.1 Totalisation manuelle....27
7.7.2 Totalisation automatique....30

7.8 Contrôle de la tolérance....31

7.8.1 Contrôle de tolérance sur quantité de pièces ciblée.... 34
7.8.2 Contrôle de la tolérance par rapport au poids ciblé 36

7.9 Fonction de mise en mémoire avec ID....39

7.9.1 Attribuer une ID à la fonction pré-tare: 39
7.9.2 Attribuer une ID à un certain poids de référence.... 39
7.9.3 Attribuer l'ID à la fonction pesée de tolérance 40

7.10 Régler la date et l'heure de l'économiseur d'écran....43

7.11 Compteur de surcharge (à partir de la version 1.00x)....46

7.11.1 Réviser les valeurs sauvegardées : 46
7.11.2 Supprimer les valeurs mémorisées : 47

8 Menu de fonction.... 48

8.1 Aperçu des systèmes de pesage non étalonnables ....50
8.2 Aperçu des systèmes de pesage étalonnables....53

9 Interface RS 232C....56

9.1 Caractéristiques techniques....56
9.3 Exemple d'impression....58

10 Maintenance, entretien, élimination 60

10.1 Nettoyage 60
10.2 Maintenance, entretien ....60
10.3 Mise au rebut....60

11 Messages de panne, petite panoplie de dépannage.... 61

12 Installation Appareil d'affichage / Pont de pesée 62

12.1 Caractéristiques techniques....62
12.2 Structure du système de pesée ....62
12.3 Raccorder la plateforme....63
12.4 Configurer appareils d'affichage 64
12.5 Aperçu du menu de configuration:....66

13 Usage comme système de comptage 69

13.1 Relier la balance de comptage IFS avec la balance de référence EWJ à l'aide du câble d'interface optionnel CCA-A01....69
13.2 Envoi manuel du poids d'unité moyen EWJ à la balance de quantités IFS....70
13.3 Envoi automatique du poids de pièce moyen de la balance de référence EWJ à la balance de quantités IFS....72
13.4 Branchement du système de comptage au voyant de signalisation CFS-A03 (en option) 73
13.5 Branchement du système de comptage à une imprimante optionnelle....73

14 Déclaration de conformité....74

1 Caractéristiques techniques

KERN	KFS-TM
Afficheur	à 6 décades
Unités de pesage	g, kg
Affichage	LCD taille des chiffres 16,5 mm, éclairage d'arrière-plan
Cellules de pesage DMS	80-100 Ω. Max. 4 pièces à 350 Ω; sensibilité 2-3 mV/V
Calibrage de plage	Nous conseillons ≥ 50 % maxi
Alimentation en courant	Tension d'entrée 220 V – 240 V, 50 Hz
	Bloc-secteur tension secondaire 12V, 500 mA
Coffret	260 x 150 x 65
Température ambiante autorisée	0°C – 40°C
Poids net	1,5 kg
Accumulateur (option)Temps de fonctionnement / de chargement	40 h / 12 h
Pied de table incl. fixation murale	Standard
Edition de données	RS232

2 Aperçu de l'appareil

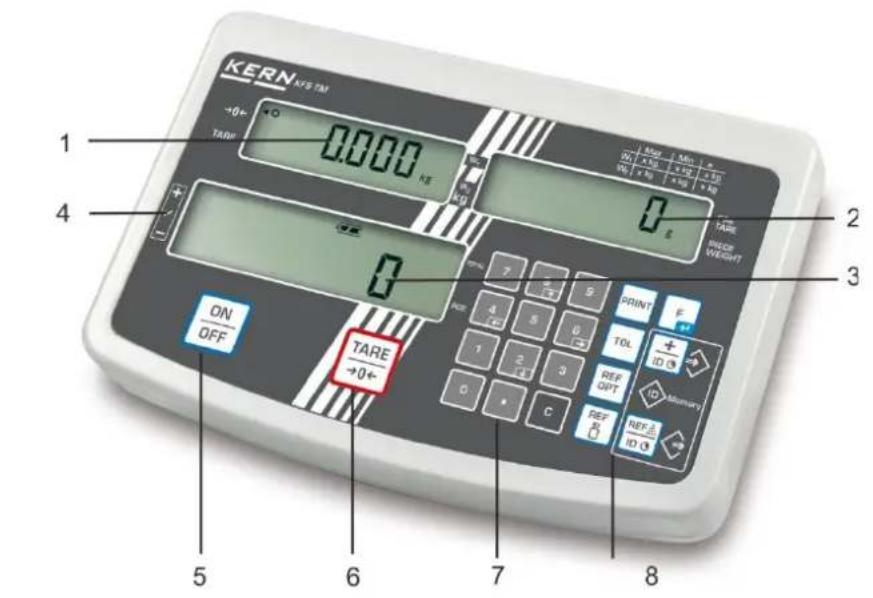

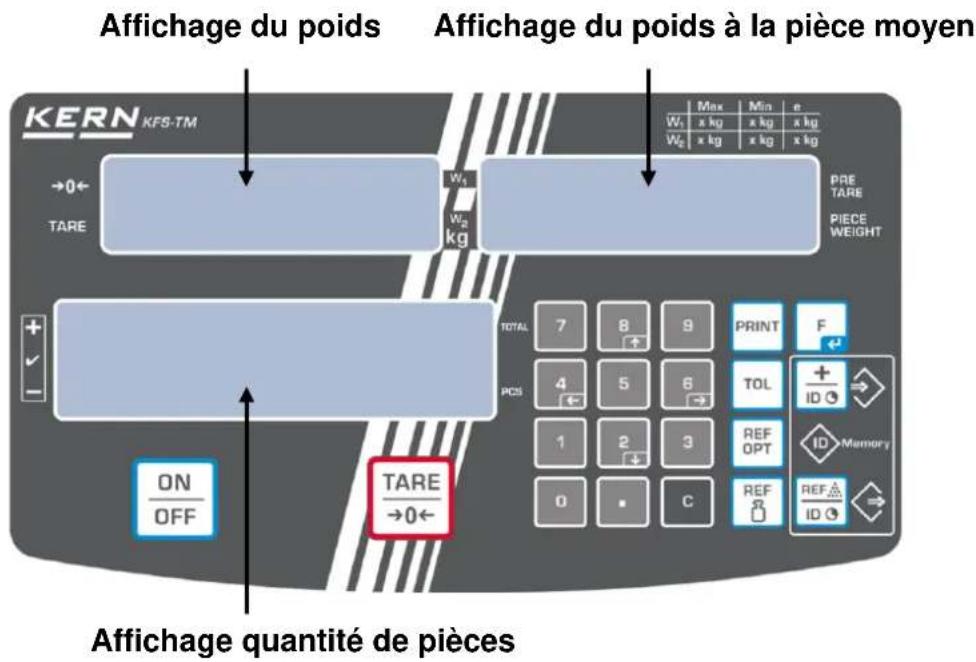

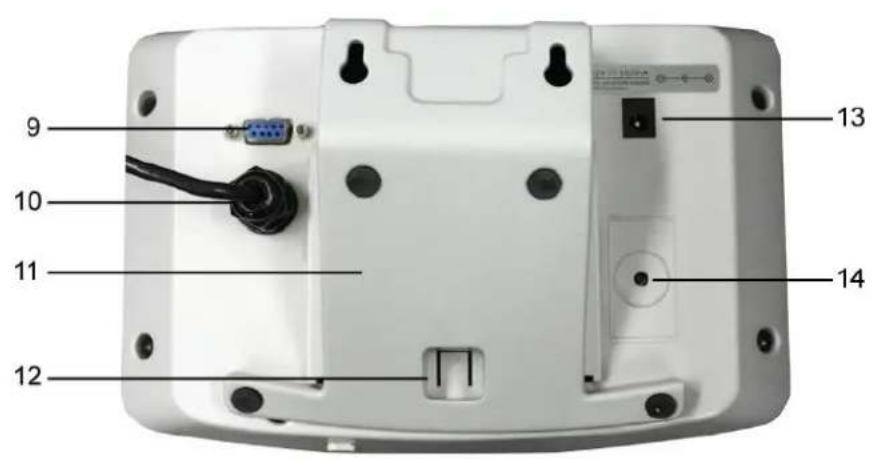

1. Affichage "poids"
2. Affichage du "poids à la pièce moyen"
3. Affichage "quantité de pièces"
4. Marque de tolérance, voir au chap. 7.8
5. Touche marche/arrêt
6. Touche de tarage et de remise à zéro
7. Touches numériques
8. Touches de fonctionnement
9. RS-232
10. Entrée connexion du câble de cellule de charge
11. Pied de table / fixation murale
12. Butée pied de table / statif
13. Raccord adaptateur secteur
14. Interrupteur d'ajustage

2.1 Vue d'ensemble des affichages

• Affichage du poids

Le poids de l'objet à peser en [kg] est affiché ici.

L'indicateur [◀] à côté du symbole affiche:

TARE	Poids net
○	Affichage de la stabilité
→0←	Affichage de la position zéro

• Affichage du poids à la pièce moyen

C'est ici que s'affiche le poids à la pièce moyen en [g]. Cette valeur est soit saisie numériquement par l'utilisateur ou bien elle est extrapolée par pesée de la balance.

• Affichage quantité de pièces

C'est ici que s'affiche la quantité actuelle de pièces (PCS = pièces) ou en mode totalisation, la somme des pièces posées sur le plateau, voir au chap.7.7.

L'indicateur [◀] à côté du symbole affiche:

TOTAL	Nombre total de pièces

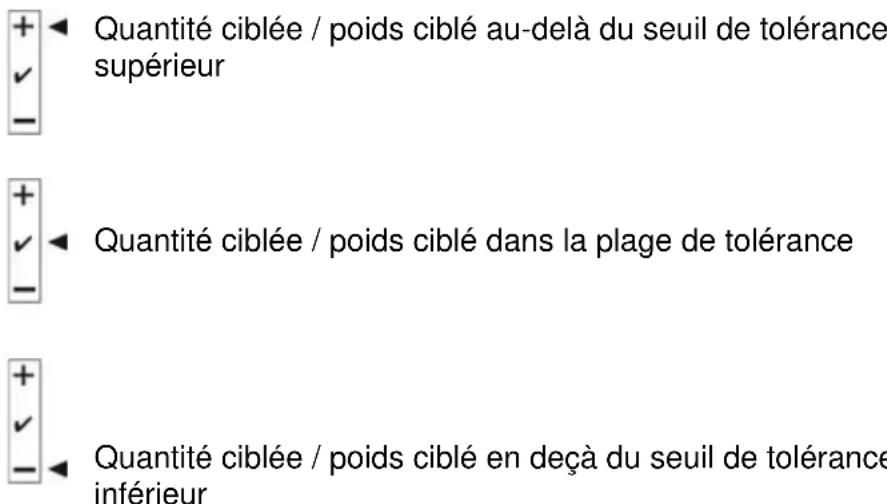

+	Quantité de pièces ciblée au-delà du seuil de tolérance supérieur
√	Quantité de pièces ciblée dans la zone de tolérance
-	Quantité de pièces ciblée au-dessous du seuil de tolérance inférieur

- Autres affichages

	Alimentation en courant par l’adaptateur du réseauAffichage de statut accumulateur (option)
BUSY	Les données de pesée sont enregistrées/ calculées
LIGHT	Le poids à la pièce minimum n’est pas atteint

2.2 Vue d'ensemble du clavier

Touche	Fonction
	⇒ Mise en marche / arrêt
	⇒ Tarage (>2 % max)⇒ Mise à zéro (< 2 % Max)
	⇒ Saisie du poids à la pièce par pesée, voir chap. 7.6.1⇒ La valeur est consignée dans la mémoire de la balance
	⇒ Saisie numérique du poids à la pièce, voir chap. 7.6.2
	⇒ Optimisation de référence
	⇒ Mettre / appeler les valeurs de tolérance pour contrôle de tolérance
	⇒ Addition dans la mémoire de sommes⇒ Quitter le menu, rentrer dans le mode de pesée⇒ Appeler la somme totale
	⇒ Rechercher les données de pesée par l'interface
	⇒ Appeler le menu des fonctions⇒ Valider la sélection dans le menu
	⇒ Touches numériques
	⇒ Point décimal
	⇒ Touche d'effacement
	⇒ Touches fléchées pour la navigation dans le menu et pour la saisie numérique des décimales

2.3 Signal sonore

1 x bref	Confirmation par appel de touche
1 x long	Processus d'enregistrement réussi
2 x bref	Saisie non valable
3 x bref	Saisie manquante
permanent	Contrôle de la tolérance en fonction du réglage du menu „F1 Co“, voir au chap. 8

3 Indications fondamentales (généralités)

3.1 Utilisation conforme aux dispositions

L'appareil d'affichage que vous avez acquis combiné à un plateau de balance sert à la détermination de la valeur de pesée des matières à peser. Il est conçu pour être utilisé comme „système de pesée non automatique“, c'à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

• Nos balances ne sont pas des balances automatiques et ne sont pas destinées à être utilisées dans des processus de pesage dynamiques. Cependant, après avoir vérifié la plage d'utilisation individuelle et les exigences de précision spécifiques à l'application, énumérées ici, les balances peuvent également être utilisées pour des mesures dynamiques.
• Ne soumettez pas le plateau à une charge prolongée. Cela peut endommager le mécanisme de mesure.
• Évitez toute secousse et surcharge de la balance au delà de sa charge maximale (Max), prenant en compte la charge de la tare. Cela pourrait exposer la balance au risque de détérioration.
• N'utilisez jamais la balance dans les endroits susceptibles d'explosion. Le modèle fabriqué en série n'est pas équipé de protection contre les explosions.
• Il est interdit de modifier la construction de ca balance. Cela peut entraîner l'affichage de résultats de mesure incorrects, la violation des conditions techniques de sécurité soit la détérioration de la balance.
• La balance ne peut être exploitée que conformément aux recommandations données. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN.

3.3 Garantie

La garantie n'est plus valable en cas de

• non-observation des prescriptions figurant dans notre notice d'utilisation
- utilisation outrepassant les applications décrites
- modification ou d'ouverture de l'appareil
- dommages mécaniques et de dommages occasionnés par les produits, les liquides, l'usure naturelle et la fatigue
- mise en place ou d'installation électrique inadéquates
- surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Dans le cadre du système d'assurance qualité, il faut vérifier systématiquement les propriétés techniques de mesure de la balance et éventuellement du poids étalon disponible. À cette fin, un utilisateur responsable doit définir un cycle approprié ainsi que le type et la portée de ce contrôle. Des informations concernant le suivi des moyens de contrôle tels que les balances, ainsi que des poids étalon d'ajustement requis sont accessibles sur le site KERN (www.kern-sohn.com). Les poids étalon d'ajustement et les systèmes de pesée sont calibrés (étalonnés) rapidement et économiquement dans un centre agréé par KERN (adaptation aux normes obligatoires dans le pays).

4 Indications de sécurité générales

4.1 Observer les indications de la notice d'utilisation

⇒ Avant l'installation et la mise en service de l'appareil, lisez attentivement l'ensemble de cette notice d'emploi et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5 Transport et stockage

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

⇒ Conservez l'emballage d'origine pour le cas éventuel du retour de l'appareil au fabricant.
L'appareil ne peut être renvoyé que dans son emballage d'origine.
Avant l'expédition, déconnectez tous les câbles et toutes les pièces démontables/amovibles.
⇒ Il faut également restituer, le cas échéant, toutes les protections de transport.
→ Calez toutes les pièces, p. ex. le pare-brise, le plateau, l'adaptateur secteur etc. pour les protéger contre les déplacements et les dommages.

6 Déballage et installation

6.1 Lieu d'installation, lieu d'utilisation

Les appareils d'affichage ont été construits de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre appareil d'affichage et votre plateau de balance sur un site approprié.

Dans le lieu d'emplacement, il faut respecter les principes suivants :

• La balance doit être posée sur une surface stable et plane.
• Évitez d'exposer la balance à une chaleur extrême ainsi qu'à une fluctuation de températures, par exemple en la plaçant près d'une source de chauffage, ou l'exposant directement aux rayons du soleil.
• La balance doit être protégée contre les courants d'air provenant des portes et fenêtres ouvertes.
• Évitez les secousses durant la pesée.
• Protégez la balance contre l'air fortement humide, les vapeurs et les poussières.
• N'exposez pas la balance de manière prolongée à une forte humidité. Installer un appareil froid dans un endroit plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non désirée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant environ 2 heures.

• Évitez les charges électrostatiques du matériel de pesée ou du récipient utilisé pour la pesée.

• N'utilisez pas l'appareil dans des zones présentant un risque d'explosion de substances ou dans des zones présentant un risque d'explosion de gaz, vapeurs, brouillards ou poussières!

• Éloignez les produits chimiques (par ex. liquides ou gaz) qui pourraient attaquer les surfaces internes et externes de la balance et les endommager.
• L'apparition de champs électromagnétiques, de charges électrostatiques (par exemple lors de la pesée/comptage de quantités de pièces en plastique), ainsi qu'une alimentation électrique instable peuvent provoquer des écarts d'affichage importantes (résultats de pesée erroné, ainsi que dommages à la balance). Déplacez l'appareil ou la source des perturbations.

6.2 Fournitures de la livraison / accessoires de série:

• Appareil d'affichage, voir au chap. 2
• Bloc d'alimentation
• Pied de table incl. fixation murale
• Capot de protection de travail
• Notice d'utilisation

6.3 Déballage / implantation

Sortez avec précaution l'appareil d'affichage de son emballage, retirez la housse en plastique et l'installer au poste de travail prévu à cet effet.

Disposez l'appareil d'affichage de manière à ce qu'il puisse être commandé et vu dans de bonnes conditions.

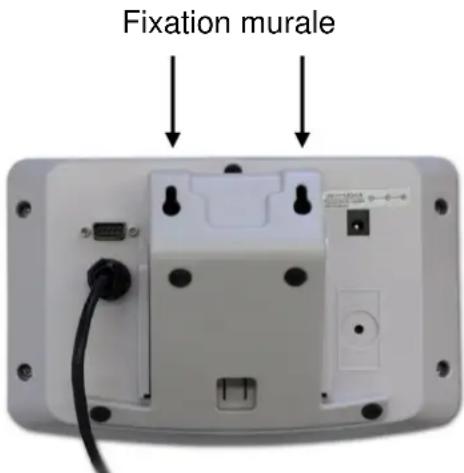

Usage avec pied de table incl. fixation murale

Pousser le pied de table dans le rail de guidage [11] jusqu'à la butée [12], voir chap. 2.

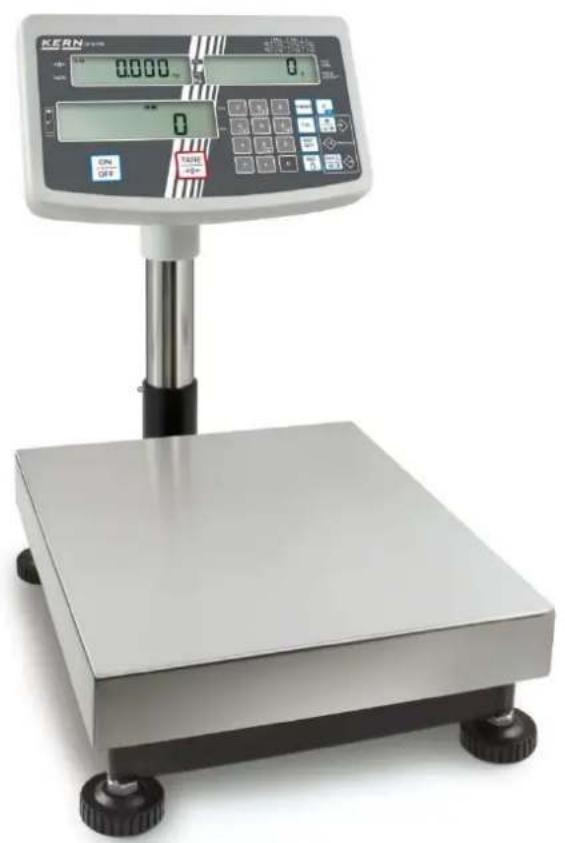

Usage avec statif (en option)

(exemple de reproduction)

Afin d'élever l'affichage, l'afficheur peut être monté à un statif disponible en option (KERN IFB-A01/A02).

6.4 Branchement secteur

Sélectionnez la prise correspondant au pays d'utilisation et branchez-la au bloc d'alimentation.

Vérifiez que la tension alimentant la balance est correctement réglée. La balance ne peut être connectée au secteur que lorsque les données de la balance (étiquette adhésive) correspondent à la tension d'alimentation locale.

Utilisez uniquement les adaptateurs secteur originaux de KERN. Utilisez d'autres accessoires exige un consentement de la part de KERN.

Important :

Avant la mise en service, vérifiez que le cordon d'alimentation n'est pas endommagé.
L'adaptateur secteur ne doit pas entrer en contact avec des liquides.
La prise doit toujours être facilement accessible.

6.5 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque appareil d'affichage avec plateau de pesée branché – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si le système de pesée n'a pas déjà été ajusté au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement l'appareil d'affichage en fonctionnement de pesée.

i

• Préparer poids d'ajustage.
• Le poids d'ajustage nécessaire dépend de la capacité du système de pesée. Réaliser l'ajustage le plus près possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

Appel du menu:

→ Mettre en marche l'appareil et pendant le test automatique tenir enfoncé Aucun objet ne doit se trouver sur le plateau de pesage.
Le cas échéant, sur TARE mettre à zéro.

En mode de pesée laisser la touche enclenchée pendant env. 5-6 secondes jusqu'à ce qu'apparaisse FUNC suivi de F0 iSn. Relâcher la touche.

⇒ Répéter la pression sur B jusqu'à ce qu'apparaisse F2 dm.

Sur les systèmes de pesée étalonnés appuyer sur l'interrupteur d'ajustage!

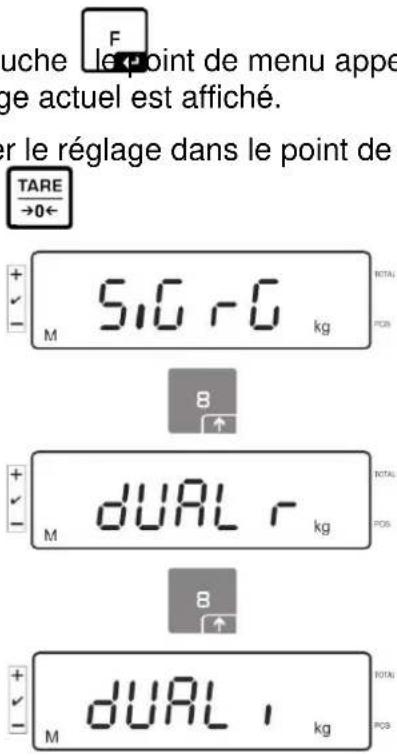

→ Appuyer sur F et sélectionner le type de balance réglé sur .

5,0 - 0 = Balance à une gamme

dUAL r = Balance à deux gammes

dUAL I = Balance à plusieurs échelles

⇒ Confirmer sur F

→ Appuyer plusieurs fois sur 8 jusqu'à ce que „CAL“ est affiché.

Effectuer l'ajustage

Aucun objet ne doit se trouver sur le plateau de pesage.

⇒ Après contrôle de la stabilité est affiché LoAd.

→ Déposer avec précaution le poids d'ajustage au centre du plateau de pesée.

Une fois l'ajustage correctement réalisé la balance exécute un auto-test au cours de l'auto-test retirer le poids d'ajustage, la balance retourne automatiquement en mode de pesée. En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage.

6.6 Linéarisation

La linéarité indique le plus grand écart possible pour l'affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l'étendue de pesage. Si un écart de linéarité est constaté lors d'une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.
• Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la balance, voir au chap. „vérification des moyens de contrôle“.
• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
• Au cours de la linéarisation en phases LOAD 1 à LOAD 4 ne pas retirer le poids d'ajustage mais l'augmenter. A l'inverse en phases LOAD 4 à LOAD 1 ne pas retirer le poids d'ajustage mais le réduire.
• Après linéarisation il faut exécuter un calibrage, voir au chap. „Vérification des moyens de contrôle“.

Tab. 1: Poids d'ajustage „LOAD1 – LOAD4“

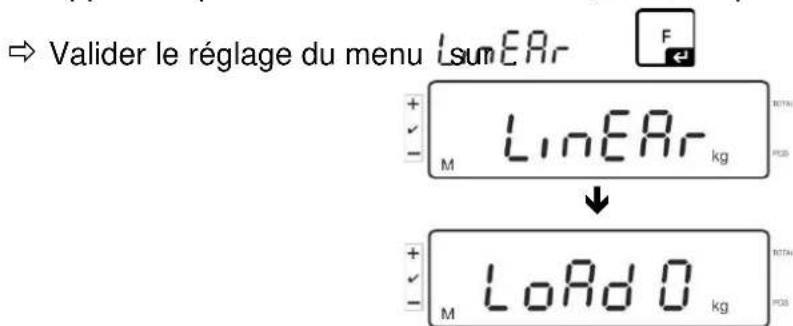

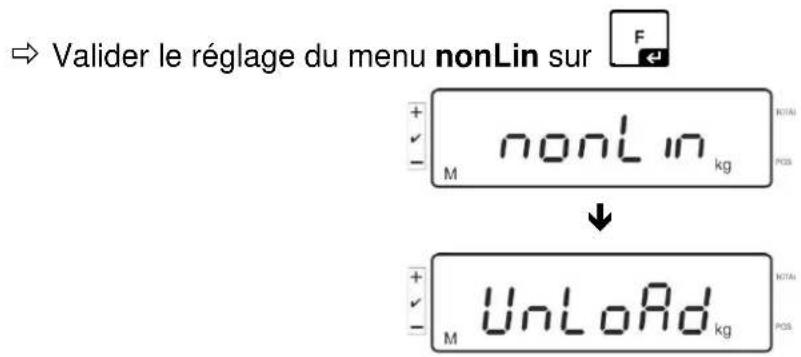

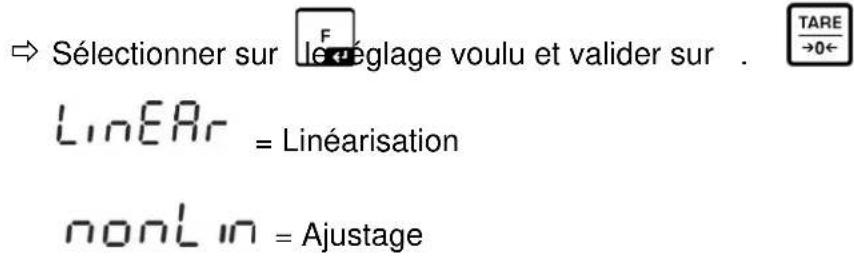

→ Appeler le point de menu linéarisation L. cf au chap. 6.6

Vérifier qu'aucun objet ne se trouve sur le plateau de pesée.

⇒ Après contrôle de la stabilité est affiché "LoAd 1". Déposer avec précaution le premier poids d'ajustage d'env. 1/4 max (voir le tab. 1) au centre du plateau de pesée. Après contrôle de la stabilité est affiché "LoAd 2".

⇒ Déposer avec précaution le deuxième poids d'ajustage d'env. 2/4 max (voir le tab. 1) au centre du plateau de pesée. Après contrôle de la stabilité est affiché "LoAd 3".

Déposer avec précaution le troisième poids d'ajustage d'env. 3/4 max (voir tab. 1) au centre du plateau de pesée. Après contrôle de la stabilité est affiché "LoAd 4".

Déposer avec précaution le quatrième poids d'ajustage d'env. 4/4 max (voir tab. 1) au centre du plateau de pesée. Après le contrôle de la stabilité conclu, la balance réalise une vérification automatique et retourne automatiquement en mode de pesée.

En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage.

6.7 Etalonnage

Informations générales :

Conformément à la directive 2014/31/UE les balances doivent être vérifiées pour pouvoir les exploiter comme suit (cadre légal) :

• dans le commerce, si le poids détermine le prix ;
• fabrication de médicaments en pharmacie et la détermination de la masse lors des analyses effectuées dans les laboratoires médicaux et pharmaceutiques ;
• fins administratifs ;
• confection des préemballages.

En cas de doute, dirigez-vous au bureau des poids et des mesures local.

Au cours de la période de vérification, les balances utilisées dans le cadre des applications spécifiée par la loi (-> balances vérifiées), doivent maintenir le niveau d'erreur limite admissible – équivalent généralement au double de la valeur limite d'erreur de l'indication de poids lors de la vérification.

Une fois la période de validité de la vérification expirée, une nouvelle vérification doit être effectuée. L'ajustement de la balance, nécessaire pour effectuer une nouvelle vérification afin de maintenir les erreurs limites des indications admissibles aux balances vérifiées, n'est pas couvert par la garantie.

Consignes d'étalonnage:

Une homologation par la CU a été établie pour les balances étalonnées. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.

Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales respectives des pays d'utilisation. En Allemagne par ex., la durée de validité de l'étalonnage pour les balances est de 2 ans en règle générale.

Les prescriptions légales du pays d'utilisation doivent être respectées.

Sans les „cachets“, l’étalonnage du système de pesée n’est pas valable.

i

En cas des balances avec attestation d'examen UE de type, la présence des plombs indique que l'appareil peut être ouvert et maintenu uniquement par un personnel spécialisé et autorisé. La destruction des plombs signifie l'annulation de la vérification. Respectez les normes et règlements nationaux. En Allemagne une nouvelle vérification est exigée.

Remarques aux systèmes de balances étalonnées

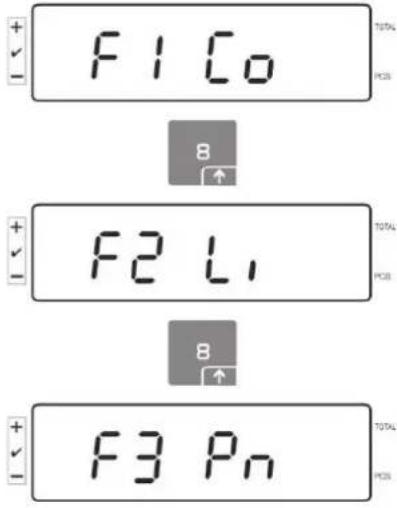

Sur les systèmes de pesée étalonnés l'accès aux points de menu F1, F2, F3 du menu de configuration est bloqué.

Pour lever le blocage à l'accès, commuter sous le point du menu F3 APP du menu de configuration (voir au chap. 12.4) le réglage en „on“

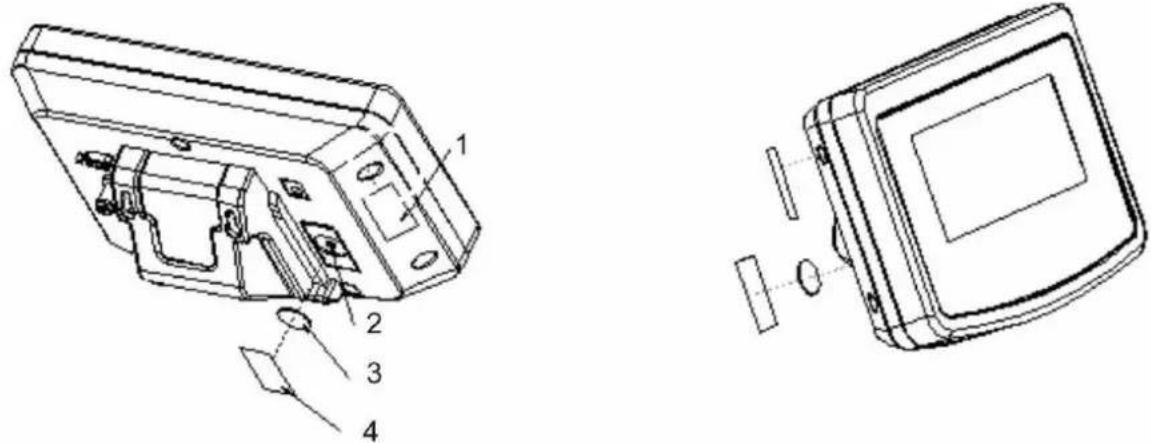

Position du timbre et de l'interrupteur d'ajustage:

1. Marque scellée autodétruisant
2. Interrupteur d'ajustage
3. Couverture interrupteur d'ajustage
4. Marque scellée autodétruisant

7 Exploitation

7.1 Mise en route

⇒ Appeler ON OFF, l'appareil effectue un contrôle automatique. Dès que l'affichage du poids apparaît l'appareil est prêt à peser.

7.2 Mettre à l'arrêt

⇒ Appeler Paffichage s'éteint.

7.3 Remise à zéro

La calage à zéro permet de corriger l'influence de petits encrassements sur le plateau de la balance. Gamme de remise à zéro ± 2 % max.

→ Délester le système de pesée
⇒ Appuyer sur 0 , l'affichage zéro et l'indicateur [◀] à côté de a apparaissent.

7.4 Pesage simple

⇒ Mettre en place le produit pesé.
→ Attendre l'affichage de stabilité [O].
⇒ Relever le résultat de la pesée.

i Avertissement surcharge Emitonique rétissement de

Eviter impérativement de charger l'appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. L'appareil pourrait être endommagé.

Le dépassement de la charge maximale est affiché dans l'écran „O-err“ et un signal acoustique. Délester le système de pesée ou réduire la précontrainte.

7.5 Pesée avec tare

→ Déposer le récipient de pesée. Après contrôle de la stabilité, appuyez sur la touche 0 . L'affichage zéro et l'indicateur [◀] à côté de TARE apparaissent. Ceci indique que l'enregistrement interne du poids du récipient a eu lieu.

⇒ Peser les matières à peser, le poids net est affiché.
⇒ Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.
→ Le tarage peut être répété à volonté, par exemple pour peser plusieurs composants en un mélange (par tâtonnements). La limite est atteinte lorsque la totalité de la plage de pesée est sollicitée.
Pour effacer la valeur de la tare, déchargez le plateau de pesée et appuyez sur 0

7.5.1 Pré-Tare

En outre il y a la possibilité de saisir une valeur tare connue sur le clavier numérique.

→ Saisir la valeur tare et valider sur

Effacer la valeur pré-tare:

Délester le plateau de pesage et appuyer sur la balance change à l'affichage zéro.

7.6 Comptage

Lors du comptage de pièces, il vous est possible, soit d'additionner la quantité de pièces placées dans un récipient, soit de soustraire la quantité de pièces retirées d'un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l'aide d'une petite quantité (quantité de pièces de référence). Plus la quantité de pièces de référence est importante, plus la précision de comptage est élevée.

Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que la référence soit particulièrement élevée.

• Le poids à la pièce moyen ne peut être extrapolé qu'à partir de valeurs de pesée stables.
• Pour les valeurs de pesée en dessous de zéro, l'affichage de comptage des pièces indique une quantité de pièces négative.
• Si dans l'affichage LIGHT apparaît, le poids minimum par pièce est inférieur.

• Effacer les saisies incorrectes à l'aide de .
• La précision du poids à la pièce moyen peut être améliorée à tout moment en cours d'autres processus de comptage. A cet effet mettre d'autres

pièces et appeler □REF bip sonore signale la fin de l'optimisation de référence. Les pièces additionnelles élargissant la base pour l'extrapolation, la référence s'en trouve plus précise.

7.6.1 Détermination du poids à la pièce moyen par pesée

Fixer la référence

⇒ Caler à zéro la balance ou si nécessaire tarer le récipient de pesée vide.

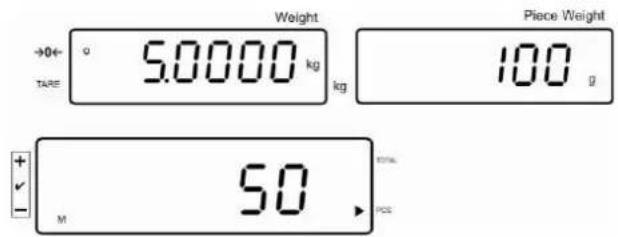

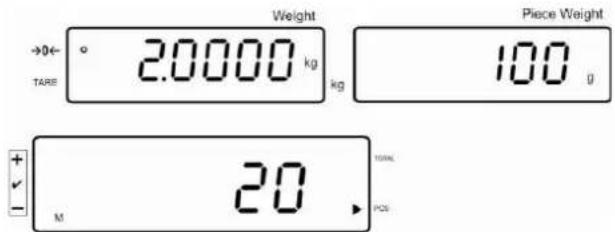

⇒ Poser un nombre connu (p.ex. 10 pièces) de pièces individuelles comme référence.

→ Attendez l'affichage de la stabilité, puis saisissez individuelles sur les touches à chiffres.

La balance extrapole le poids moyen à la pièce.

Compter les pièces

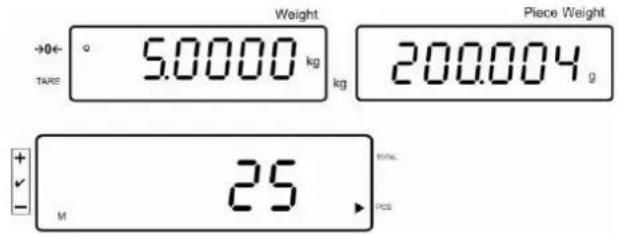

→ Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces.

Effacer référence

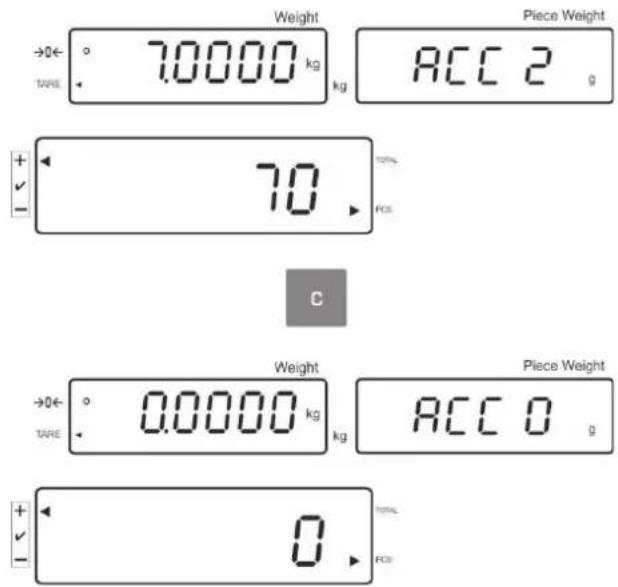

→ Appuyer sur c, le poids par pièce moyen est effacé.

7.6.2 Saisie numérique du poids à la pièce moyen

Fixer la référence

→ Saisissez sur les touches numériques le poids moyen à la pièce connu et validez

Compter les pièces

→ Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces.

⇒ Appuyer sur c, le poids par pièce moyen est effacé.

7.7 Totalisation

Totalisation avec affichage de poids:

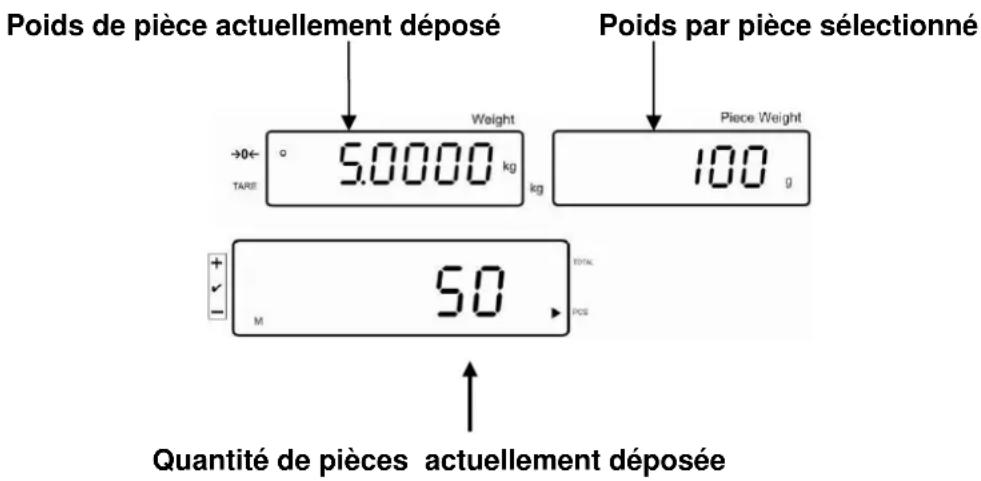

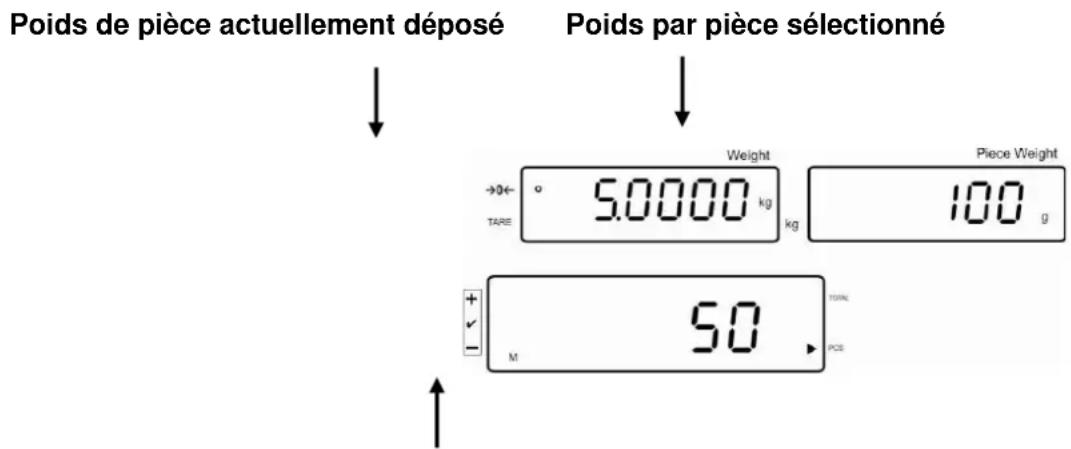

Affichage du poids : Poids de pièce actuellement déposé

Affichage poids par pièce: Poids par pièce sélectionné

Affichage nombre de pièces: Quantité de pièces actuellement déposée

Quantité de pièces actuellement déposée

Totalisation dans affichage de pièces:

Appeler, l'affichage change à l'affichage de pièces.

Affichage du poids: Nombre de pièces actuellement déposé

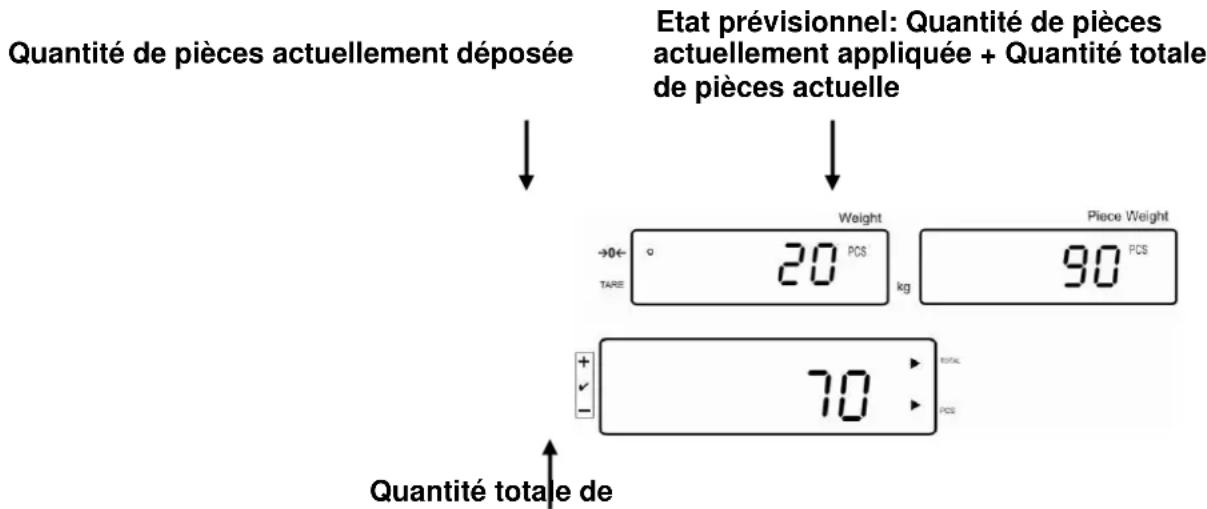

Affichage poids par pièce: Nombre de pièces actuellement déposé + somme des valeurs affichées additionnées

Affichage nombre de pièces: Somme des valeurs affichées additionnées

pièces actuelle

7.7.1 Totalisation manuelle

Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de

dans la mémoire totalisatrice et éditées sur une imprimante raccordée en n.

Réglages du menu:

⇒ Extrapoler le poids moyen à la pièce (voir chap. 7.6.1) ou le saisir manuellement (voir chap. 7.6.2).
→ Posez les objets à peser A sur la balance.

Attendez l'affichage de la stabilité puis appuyez sur la touche + ID. La valeur affichée (p.ex. 50 unités) est additionnée à la mémoire de totalisation et éditée sur l'imprimante en option.
⇒ Retirez l'objet à peser. Les autres objets à peser ne peuvent être additionnés, qu'une fous que l'affiche ≤ zéro.

→ Posez les objets à peser B sur la balance.

→ Attendez l'affichage de la stabilité puis appuyez sur la touche + ID 5. La valeur affichée (p.ex. 20 unités) est additionnée à la mémoire de totalisation et éditée sur l'imprimante en option.

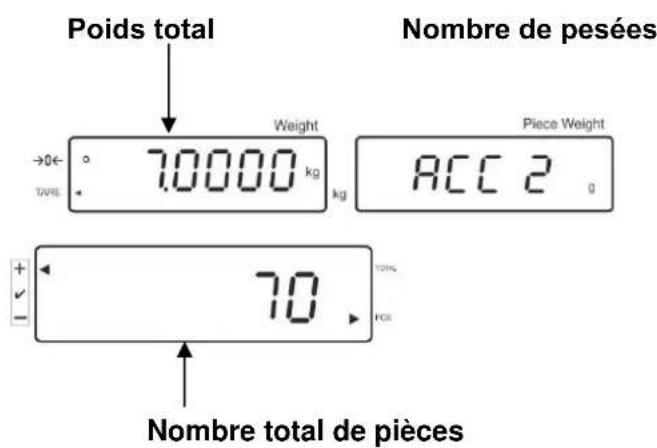

Le poids total, le nombre de pesées ainsi comme la quantité totale de pièces sont brièvement affichés (indicateur [◀] à côté de TOTAL). Après l'affichage change à la quantité de pièces actuellement appliquées (indicateur [◀] à côté de PCS)

→ Le cas échéant ajoutez pour la totalisation d'autres objets à peser comme décrit précédemment. Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées.
⇒ Ce procédé peut être répété 99 fois ou tant de fois jusqu'à ce que la capacité du système de pesée soit épuisée.

Afficher et éditer la somme „Total“:

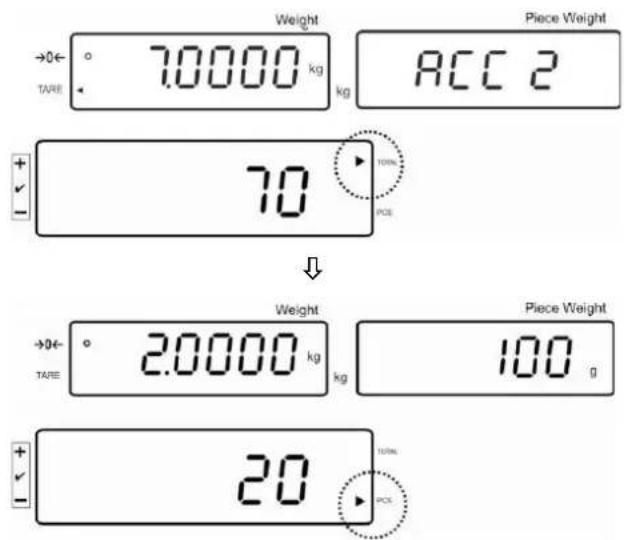

→ Appeler +ID le plateau de pesée étant délesté, le poids total, le nombre de pesées et le nombre total de pièces s'affichent pendant 2 secondes et sont édités sur une imprimante en option.

Affichage:

Effacer les données de pesée:

⇒ Appeler +ID , le poids total, le nombre de pesées et le nombre total de pièces s'affichent pendant 2 secondes. Appeler pendant cet affichage.

7.7.2 Totalisation automatique

Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.

⇒ Extrapoler le poids moyen à la pièce (voir chap. 7.6.1) ou le saisir manuellement (voir chap. 7.6.2).
→ Posez les objets à peser A sur la balance.
Un signale acoustique retentit à la fin du contrôle de la stabilité, la valeur pondérale est ajoutée à la mémoire de totalisation.
⇒ Retirez l'objet à peser. En cas de branchement d'une imprimante en option intervient l'édition des données.

Les autres objets à peser ne peuvent être additionnés, qu'une fous que l'affiche ≤ zéro.

→ Posez les objets à peser B sur la balance.

Un signale acoustique retentit à la fin du contrôle de la stabilité, la valeur pondérale est ajoutée à la mémoire de totalisation.

Retirez l'objet à peser. Le poids total, le nombre de pesées ainsi comme la quantité totale de pièces sont brièvement affichés (indicateur [◀] à côté de TOTAL).

En cas de branchement d'une imprimante en option intervient l'édition des données.

→ Le cas échéant ajoutez pour la totalisation d'autres objets à peser comme décrit précédemment.
Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées.

Ce procédé peut être répété 99 fois ou tant de fois jusqu'à ce que la capacité du système de pesée soit épuisée.

Afficher et éditer la somme „Total“:

⇒ Appeler +ID le plateau de pesée étant délesté, le poids total, le nombre de pesées et le nombre total de pièces s'affichent pendant 2 secondes et sont édités sur une imprimante en option.

Effacer les données de pesée:

⇒ Appeler +ID , le poids total, le nombre de pesées et le nombre total de pièces s'affichent pendant 2 secondes. Appeler pendant cet affichage.

7.8 Contrôle de la tolérance

La balance permet le pesage de biens par rapport par rapport à une quantité ciblée ou à un poids ciblé dans des limites de tolérance établies. Cette fonction permet également de contrôler si l'objet à peser se trouve à l'intérieur d'une plage de tolérance préétablie. Un signal sonore retentit (s'il est activé dans le menu) et un signal optique s'affiche lorsque la valeur ciblée est atteinte. (marque de tolérance ◀) affichée.

Réglages du menu, voir au chap. 8 :

Quantité ciblée / poids ciblé avec tolérance	2 valeurs de tolérance	Réglage du menu „F3 Pn, voir chap. 8
Quantité ciblée exacte / poids ciblé exact sans tolérance	1 valeur de tolérance	Réglage du menu „F3 Pn, voir chap. 8

Signal sonore:

Le signal acoustique dépend du réglage dans le bloc de menu „F4 bU“, voir chap. 8. En option:

14 bu0 Le signal acoustique est à l'arrêt
14 bu 1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance.
14 bu 2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance.

Signal visuel:

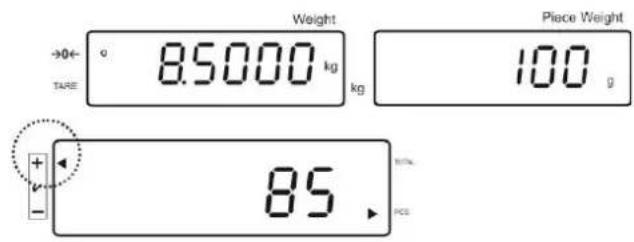

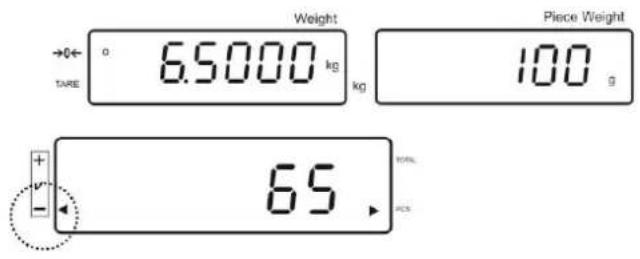

La marque de tolérance triangulaire (◀) située dans l'affichage indique si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes.

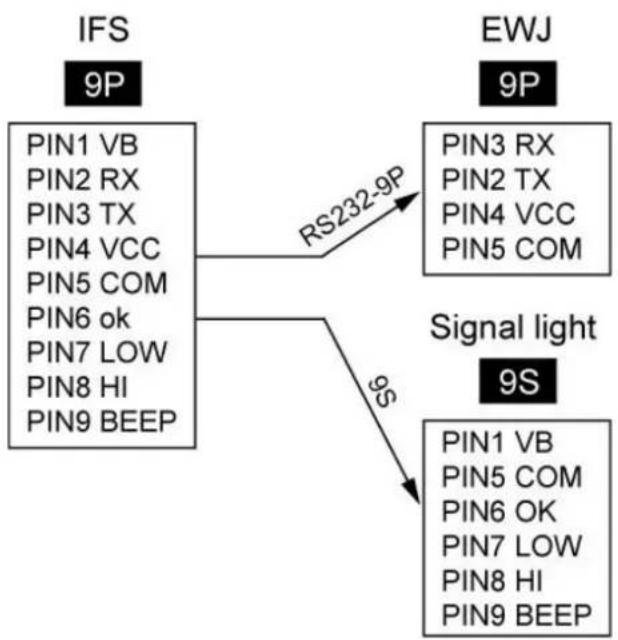

Le dispositif de signalisation CFS-A03 (option) connecté, les tolérances seront affichées comme suit :

Le dispositif de signalisation allumé en :

rouge	Quantité ciblée / poids ciblé au-delà du seuil de tolérance supérieur
vert	Quantité ciblée / poids ciblé dans la plage de tolérance
jaune	Quantité ciblée / poids ciblé en deçà du seuil de tolérance inférieur

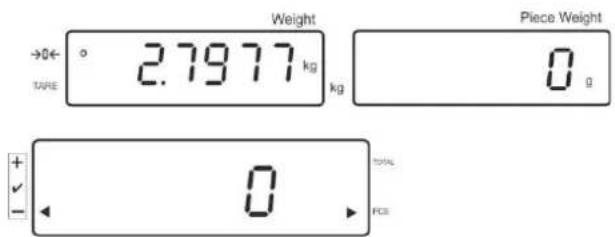

Activer la fonction

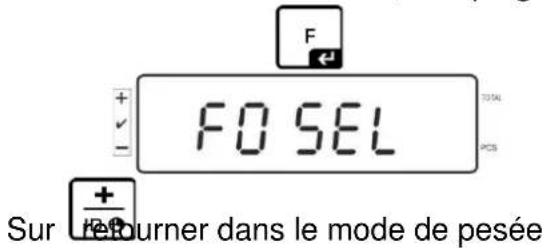

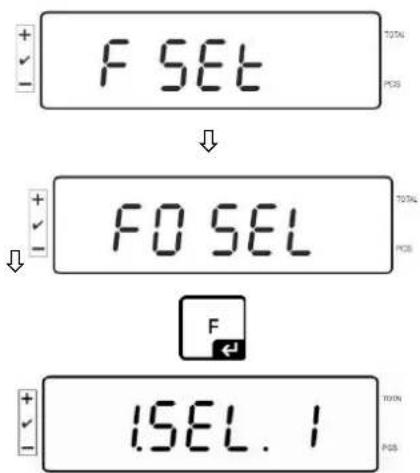

⇒ Réglage du menu „F0 sel“, voir au chap. 8

Pression prolongée sur la touche :

Contrôle de la tolérance „Pesée“

Afficher les valeurs de tolérance

1. Contrôle de la tolérance poids ciblé

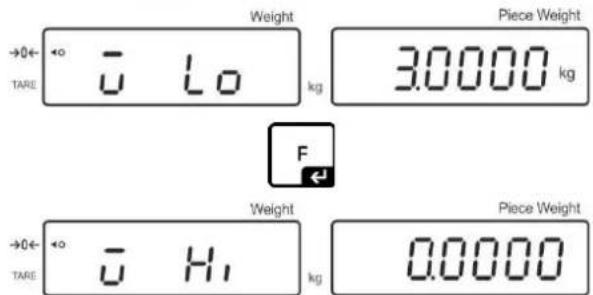

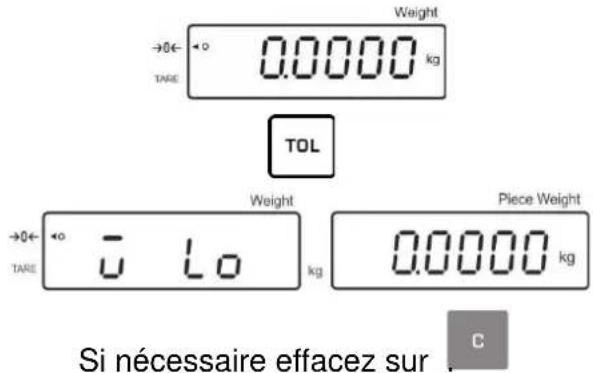

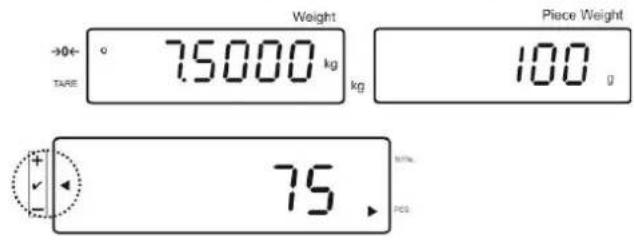

⇒ Appeler TOL, la valeur de seuil inférieure pour le poids ciblé avec le réglage actuel est affichée.

⇒ Appeler F, la valeur de seuil supérieure pour le poids ciblé avec le réglage actuel est affichée.

2. Contrôle de tolérance quantité de pièces ciblée

→ Appeler TOL, la valeur de seuil inférieure pour la quantité de pièces ciblée avec le réglage actuel est affichée.

→ Appeler F, la valeur de seuil supérieure pour la quantité de pièces ciblée avec le réglage actuel est affichée.

→ Sur re e!urner dans le mode de pesée.

7.8.1 Contrôle de tolérance sur quantité de pièces ciblée

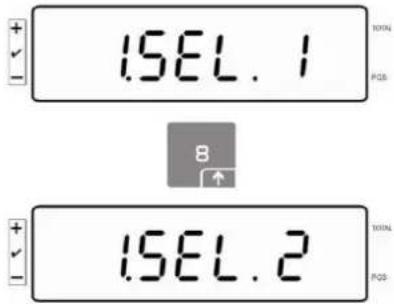

Réglage de menu „F0 sel / SEL 2“, voir chap.7.8 „Activer fonction“.

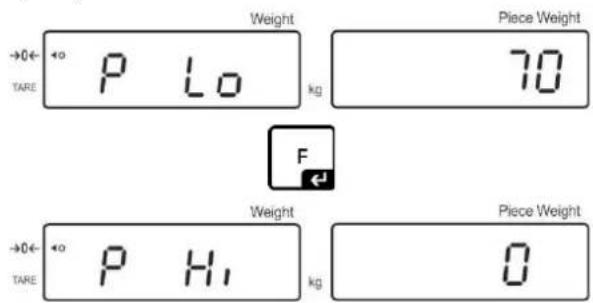

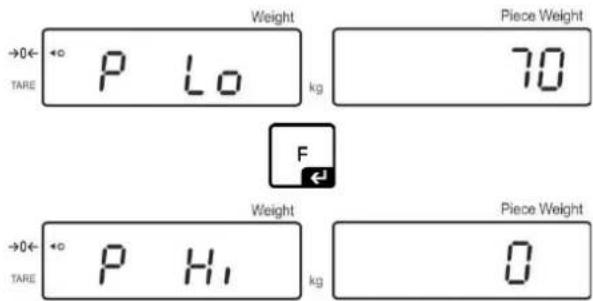

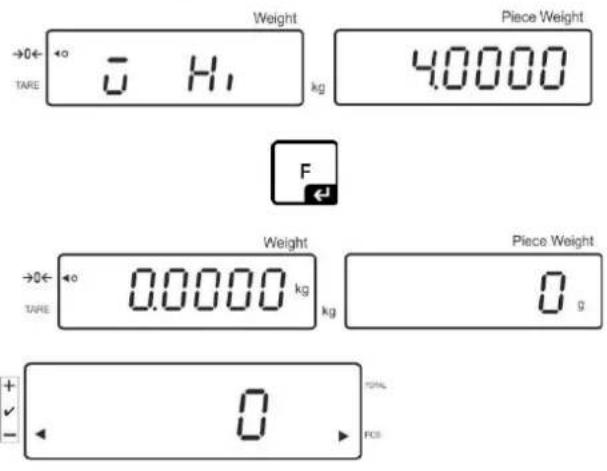

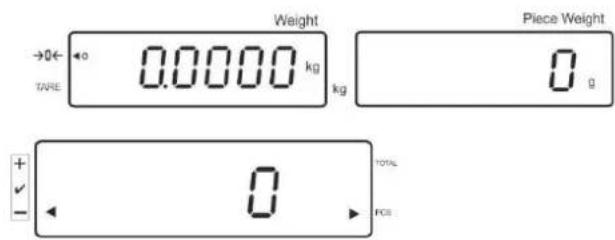

Pose des valeurs de tolérance

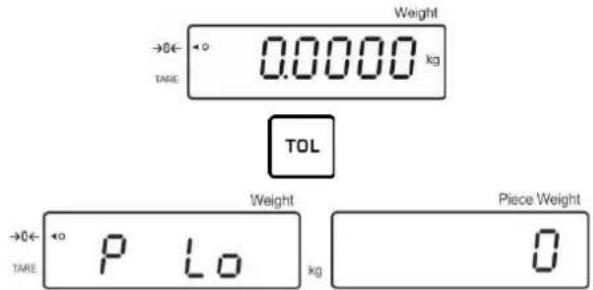

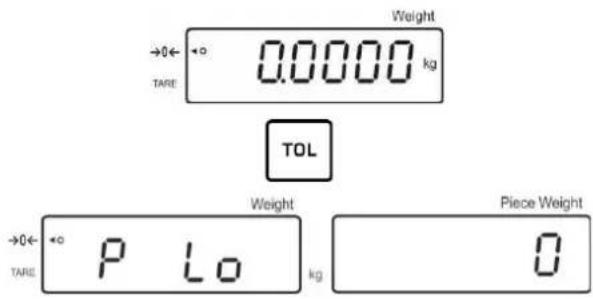

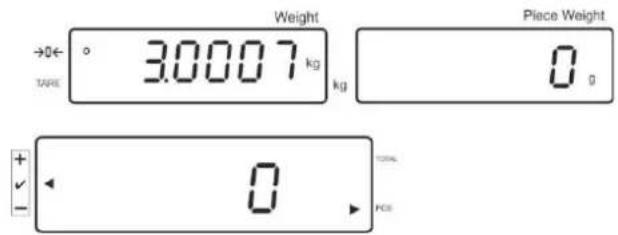

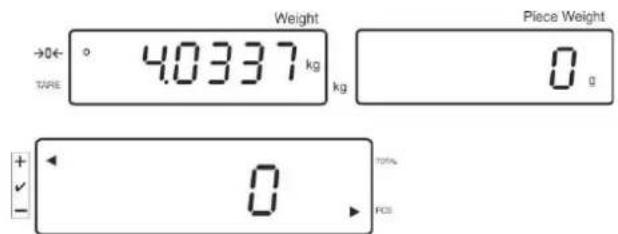

→ Appeler TOL, la valeur de seuil inférieure avec le réglage actuel est affichée.

Le cas échéant effacer le réglage actuel sur

A l'aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 70 pcs.) inférieure et valider sur

La valeur de tolérance supérieure avec le réglage actuel est affichée.

Si nécessaire effacez sur

⇒ A l'aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 80 pcs.) supérieure et valider sur

Démarrer le contrôle de la tolérance

→ Définir le poids unitaire, cf au chap. 7.6.1 ou 7.6.2

Mettre en place le produit à peser et attendre jusqu'à ce que la marque de tolérance [◀] apparaisse. Contrôler à l'aide de la marque de tolérance, si l'objet à peser se trouve en dessous, à l'intérieur ou au-delà du seuil de tolérance préétabli.

En dépendance du réglage dans le menu retentit additionnellement le signal acoustique.

Quantité ciblée en dessous de la tolérance:

Quantité ciblée dans la tolérance:

Quantité ciblée en dessus de la tolérance:

7.8.2 Contrôle de la tolérance par rapport au poids ciblé

Pose des valeurs de tolérance

⇒ Appeler TOL, la valeur de seuil inférieure avec le réglage actuel est affichée.

→ Saisir sur les touches numériques le poids pour la valeur de seuil inférieure (p. ex. 3 kg) et valider sur

La valeur de seuil supérieure pour le poids ciblé avec le réglage actuel est affichée.

Si nécessaire effacez sur

⇒ Saisir sur les touches numériques le poids pour la valeur de seuil supérieure (p. ex. 4 kg) et valider sur F

Démarrer le contrôle de la tolérance

Mettre en place le produit à peser et attendre jusqu'à ce que la marque de tolérance [◀] apparaisse. Contrôler à l'aide de la marque de tolérance, si l'objet à peser se trouve en dessous, à l'intérieur ou au-delà du seuil de tolérance préétabli. En dépendance du réglage dans le menu retentit additionnellement le signal acoustique.

Poids ciblé au-dessous de la tolérance:

Poids ciblé dans les limites de la tolérance:

Poids ciblé au-delà de la tolérance:

7.9 Fonction de mise en mémoire avec ID

On peut attribuer une ID entre 00-99 aux fonctions pré-tare, ainsi qu'au poids de référence.

Seulement possible avec un réglage non étalonnable)

Dans le menu de configuration (voir chap. 12.5) point de menu F3 APP sur "off"

7.9.1 Attribuer une ID à la fonction pré-tare:

⇒ Saisir la valeur de pré-tare sur le clavier numérique, confirmer sur
⇒ Appuyer longtemps sur +100 est affiché
⇒ Saisir le numéro ID sur le clavier numérique (00-99) et valider sur

7.9.2 Attribuer une ID à un certain poids de référence

⇒ Saisir le poids de référence sur le clavier numérique et valider sur
⇒ Appuyer longtemps sur + ID Ⓞ, dans l'affichage apparaît „00“.
⇒ Saisir l'ID sur le clavier numérique (00 - 99) et valider sur

Appeler le poids de référence enregistré:

- Appuyer sur REF ID, jusqu'à ce qu'apparaisse „00“. Saisir l'ID enregistrée sur le clavier numérique et validez sur F poids de référence mémorisé est affiché.

Appeler l'ID enregistrée:

- Appuyer sur REF ID, jusqu'à ce qu'apparaisse „00“. Saisir l'ID voulue sur le clavier numérique et validez sur fonction correspondante ou le poids de référence correspondant sont appelés.

7.9.3 Attribuer l'ID à la fonction pesée de tolérance

Activer la fonction

⇒ Réglage de menu „F0 sel“, voir chap. 8

Pression prolongée sur la touche

Contrôle de la tolérance „Comptage“

Pose des valeurs de tolérance

⇒ Appeler TOL, la valeur de seuil inférieure avec le réglage actuel est affichée.

Le cas échéant effacer le réglage actuel sur

A l'aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 70 pcs.) inférieure et valider sur

La valeur de tolérance supérieure avec le réglage actuel est affichée.

Si nécessaire effacez sur

⇒ A l'aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 80 pcs.) supérieure et valider sur

⇒ Appuyer longtemps sur +ID , dans l'affichage apparaît „00“.

⇒ Saisir l'ID sur le clavier numérique (00 - 99) et valider sur

Appel des valeurs saisies à l'aide de l'ID déterminée:

• Appuyer sur REF ID, jusqu'à ce qu'apparaisse „00“. Saisir l'ID correspondante sur le clavier numérique et valider sur F
• Appeler, la valeur-limite inférieure s'affiche.
• Appeler, la valeur-limite supérieure s'affiche.

7.10 Régler la date et l'heure de l'économiseur d'écran

La balance offre la possibilité d'afficher la date (2 différents types d'affichage) et l'heure. Ces réglages peuvent être utilisés comme économiseur d'écran, si celui-ci a été activé dans le menu (F13/F14 ti – SLP on). La balance met en marche comme économiseur d'écran automatiquement, c.à d. 10 minutes après ce qu'elle avait été utilisée la dernière fois.

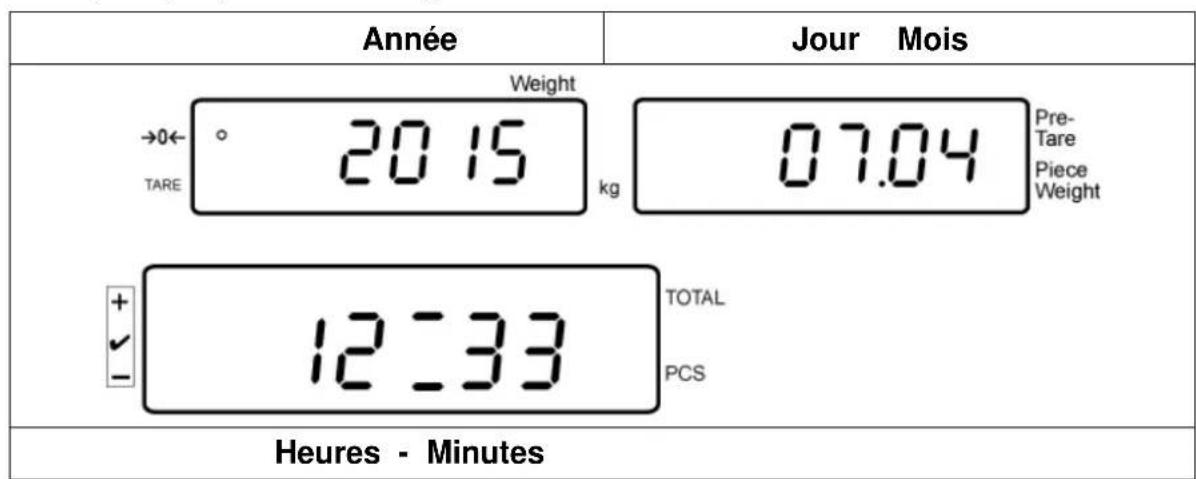

Exemple aperçu des affichages économiseur d'écran:

- En mode de pesée tenir enfoncé jusqu'à ce que „F0 SEL“ apparaisse

Appuyer sur jusqu'à ce que „F 13/F14 ti“ apparaisse

Une valeur est affichée clignotant, saisir l'année à l'aide des touches numériques. Les deux premières chiffres „20“ ne peuvent pas être modifiées. Sur la décimale droite saisir d'abord la décennie et ensuite l'année:

p.ex. „1“ et après „5“, il en résulte l'an 2015.

Afin de saisir le jour et le mois,

„00.00“ (exemple) est affiché clignotant; alors saisir ici successivement le jour et le mois, en commençant avec la décimale gauche.

Exemple: 08.04.

Saisir les valeurs dans l'ordre 0-8-0-4

Réglage de l'heure:

Sur 8 sélectionner „Set ti“, ici l'heure est réglée

Confirmer sur F Set dA" est affiché

l'heure réglée comme dernière est affichée clignotant. A l'aide des touches numériques saisir l'heure, dans l'ordre: Exemple: 12:48 hrs: Saisir 1-2-4-8 successivement

Appuyer sur alors l'heure est réglée.

Sur (+) (pousieurs fois) retourner en mode de pesée.

- Saisir le format „D m y“ de la même manière.

Mettre l'économiseur d'écran à l'arrêt, en réglant „SLP off“ dans le menu.

7.11 Compteur de surcharge (à partir de la version 1.00x)

La balance vous permet de sauvegarder jusqu'à 30 pesées avec surcharge. La surcharge doit être > à 105% de la valeur Max.

7.11.1 Réviser les valeurs sauvegardées :

En mode de pesée, maintenez le bouton enfoncé, le panneau d'affichage indique :

Saisissez la valeur de 1 à 30, en utilisant les touches numériques.

Il s'affiche la valeur de surcharge enregistrée :

7.11.2 Supprimer les valeurs mémorisées :

Supprimer les valeurs individuelles :

Pour supprimer la valeur enregistrée, appuyez sur la touche pendant l'exécution de l'autotest.

Le nombre de valeurs de surcharge enregistrées sera affiché pendant un moment :

Si la touche est enfoncée et maintenue, le message suivant s'affiche :

Pour supprimer une valeur donnée, saisissez le numéro de la cellule de mémoire correspondante (de 1 à 30) à l'aide des touches numériques.

Au bout d'un moment, une indication suivante s'affichera à l'écran :

Par la suite, la valeur est supprimée.

Supprimer toutes les valeurs enregistrées :

Pour supprimer toutes les valeur enregistrées, appuyez sur la touche pendant l'exécution de l'autotest.

Le nombre de valeurs de surcharge enregistrées sera affiché pendant un moment :

Si la touche est enfoncée et maintenue, le message suivant s'affiche :

Par la suite, toutes les valeurs enregistrées sont supprimées.

8 Menu de fonction

Navigation dans le menu:

Appel du menu	Garder en ché en mode de pesée jusqu'à ce que FSEt apparaisse. Relâcher la touche. Le premier point du menu F0. SEL est affiché.pression prolongée sur la touche :
Sélectionner les points de menu	Sur peuvent être appelés successivement les différents points de menu.etc.
Changer les réglages	Confirmer le point de menu sélectionné sur réglage actuel est affiché.On peut changer le réglage dans le point de menu sélectionné sur
Valider le réglage	Valider le réglage voulu surpareil retourne au menu.
Retour en mode de pesage	De retour en mode de pesée appelerWeight

8.1 Aperçu des systèmes de pesage non étalonnables

(dans le menu de configuration choisir le point de menu F3 APP Réglage „off“)

Point du menu	Réglages disponibles
F0 SELActiver le contrôle de tolérance	1 SEL0	Contrôle de tolérance désactivé
	1 SEL1	Contrôle de tolérance en pesage
	1 SEL2*	Contrôle de tolérance en comptage
F1 CoConditions d'affichage de la marque de tolérance	11 Co0	La marque de tolérance est toujours affichée, même lorsque le contrôle d'immobilité n'est pas affiché.
	11 Co 1*	La marque de tolérance n'est affichée qu'en même temps que le contrôle d'immobilité.
F2 LiDomaine de tolérance	12 Li 0	La marque de tolérance n'est affichée qu'au-dessus du domaine.
	12 Li 1*	La marque de tolérance est affichée pour l'ensemble du domaine.
F3 PnNombre de points seuil	13 Pn 0	1- point seuil (OK/ -)
	13 Pn 1*	2- points seuil (/OK/-)
F4 bUSignal sonore	14 bu0*	Signal acoustique dans contrôle de tolérance désactivé
	14 bu1	Un signal acoustique retentit si le produit pesé est dans la plage de tolérance
	14 bu2	Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance
F5 AoCorrection automatique du point zéro (Zero Tracking)	2 Ao0	Correction automatique du point désactivée
	2 Ao1	Correction automatique du point activée, 0.5 d
	2 Ao2*	Correction automatique du point activée, 1 d
	2 Ao3	Correction automatique du point activée, 2 d
	2 Ao4	Correction automatique du point activée, 4 d
F6 AtAuto-Tare	on	Auto-Tare activé
	off	Auto-Tare non activé
F7 APArrêt automatique en fonctionnement sur accumulateur	3 Ap0*	Fonction AUTO OFF désactivée
	3 Ap1	L'appareil est mis à l'arrêt après 3 minutes, si l'appareil d'affichage ou le pont de pesée ne sont pas opérés.
F8 UAMode RS-232	4 UA0	Edition par l'interface RS232C désactivée
	4 UA1*	Emission de données en continu
	4 UA2	Emission permanente de valeurs stables de pesée
	4 UA3	Une émission lors d'une valeur stable de pesée.Aucune émission lors de valeurs instables de pesée. Nouvelle émission après stabilisation.
	4 UA4	Ordres de télécommande, voir au chap. 9.2Edition après avoir enfoncé la touche PRINT
	4 UA5	Réglage standard de l'imprimante, émission après avoir enfoncé la touche PRINT
		id on/off	Edition de la mémoire marche / arrêt
		dt on/off	Edition de la date marche / arrêt
		G on/off	Edition du poids brut marche / arrêt
		n on/off	Edition du poids net marche / arrêt
		C on/off	Edition de la somme marche / arrêt
		PCS on(off)	Edition du comptage de pièces marche / arrêt
		UW on/off	Edition de l'unité de pesée marche/arrêt
		t on/off	Impression de la valeur de tare
	4 UA6	Sélectionner l'imprimante TP-UP ou l'imprimante LP-50
	4 UA7	KCP on/off
F9 bl.Vitesse de transmission	41 bl 0	1200 bps
	41 bl1	2400 bps
	41 bl 2	4800 bps
	41 bl 3	9600 bps
F10 PAParité	42 Pr0*	Aucun bit de parité
	42 Pr1	Parité impaire
	42 Pr2	Parité paire
F11 50	Sd0 on*	Edition autom. activée en cas d'affichage du zéro
	Sd0 of	Edition autom. désactivée en cas d'affichage du zéro
F12 AC	5 AC 0	Totalisation automatique, voir au chap. 7.7.2Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.
	5 AC 1*	Totalisation manuelle, voir au chap. 7.7.1Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option.
F13 bkEclairage du fond de l'écran d'affichage	5 bkL0	Eclairage du fond de l'écran désactivé
	5 bkL1	Eclairage automatique du fond de l'écran uniquement en cas de chargement de la plaque de pesée ou suite à l'actionnement d'une touche
	5 bkL2	Eclairage d'arrière-plan toujours activé
F14 tiDate et heure/économieur d'écran	SLP on	Economiseur d'écran allumé
		Réglage de la date et de l'heure
		D m ydd mm yyyy(TT MM JJJJ)	SEt YE - an
			SEt dA - mois et jour
			Set ti - heure
		Y m dyyyy mm dd(JJJJ MM TT)	SEt YE - an
			SEt dA - mois et jour
			Set ti - heure
	SLP off	Economiseur d'écran éteint
F15 tAPlage de tarage restreinte		Appuyer sur glage actuel est affiché.Choisir le réglage voulu sur les touches de navigation, la décimale active clignote.Confirmez la saisie sur
SAMPLESystème de comptage		Réglages système de comptage

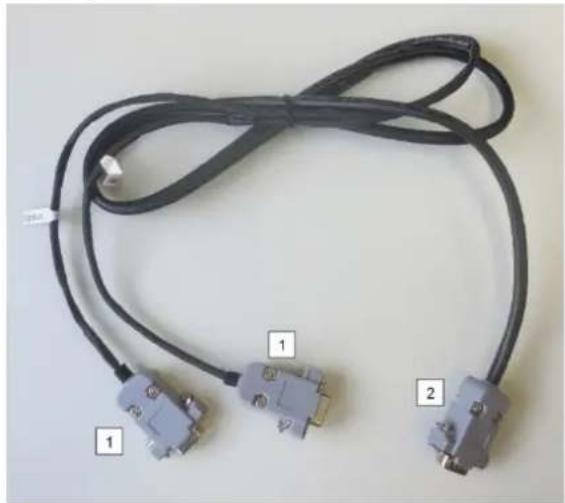

	rS232	Liaison à la balance de référence EWJ
	SCALE	Comptage seulement sur l'IFS

Les réglages d'usine sont caractérisés par *.

8.2 Aperçu des systèmes de pesage étalonnables

(dans le menu de configuration choisir le point de menu F3 APP Réglage „on“)

Point du menu	Réglages disponibles
F0 SELActiver le contrôle de tolérance	1 SEL0	Contrôle de tolérance désactivé
	1 SEL1	Contrôle de tolérance en pesage
	1 SEL2*	Contrôle de tolérance en comptage
F1 CoConditions d'affichage de la marque de tolérance	11 Co0	La marque de tolérance est toujours affichée, même lorsque le contrôle d'immobilité n'est pas affiché.
	11 Co 1*	La marque de tolérance n'est affichée qu'en même temps que le contrôle d'immobilité.
F2 LiDomaine de tolérance	12 Li 0	La marque de tolérance n'est affichée qu'au-dessus du domaine.
	12 Li 1*	La marque de tolérance est affichée pour l'ensemble du domaine.
F3 PnNombre de points seuil	13 Pn 0	1- point seuil (OK/ -)
	13 Pn 1*	2- points seuil (/OK/-)
F4 bUSignal sonore	14 bu0*	Signal acoustique dans contrôle de tolérance désactivé
	14 bu1	Un signal acoustique retentit si le produit pesé est dans la plage de tolérance
	14 bu2	Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance
F5 AoCorrection automatique du point zéro (Zero Tracking)	2 Ao0	Correction automatique du point désactivée
	2 Ao1	Correction automatique du point activée, 0.5 d
	2 Ao2*	Correction automatique du point activée, 1 d
	2 Ao3	Correction automatique du point activée, 2 d
	2 Ao4	Correction automatique du point activée, 4 d
F6 APArrêt automatique en fonctionnement sur accumulateur	3 Ap0*	Fonction AUTO OFF désactivée
	3 Ap1	L'appareil est mis à l'arrêt après 3 minutes, si l'appareil d'affichage ou le pont de pesée ne sont pas opérés.
F7 UAMode RS-232	4 UA0	Edition par l'interface RS232C désactivée
	4 UA1*	Emission de données en continu
	4 UA2	Emission permanente de valeurs stables de pesée
	4 UA3	Une émission lors d'une valeur stable de pesée.Aucune émission lors de valeurs instables de pesée. Nouvelle émission après stabilisation.
	4 UA4	Ordres de télécommande, voir au chap. 9.2Edition après avoir enfoncé la touche PRINT
	4 UA5	Réglage standard de l'imprimante, émission après avoir enfoncé la touche PRINT
		id on/off	Edition de la mémoire marche / ar
		dt on/off	Edition de la date marche / arrêt
		G on/off	Edition du poids brut marche / arrêt
		n on/off	Edition du poids net marche / arrêt
		C on/off	Edition de la somme marche / arrêt
		PCS on(off)	Edition du comptage de pièces marche / arrêt
		UW on/off	Edition de l'unité de pesée marche/arrêt
		t on/off	Impression de la valeur de tare
	4 UA6	Sélectionner l'imprimante TP-UP ou l'imprimante LP-50
	4 UA7	KCP on/off
F8 bl.Vitesse de transmission	41 bl 0	1200 bps
	41 bl1	2400 bps
	41 bl 2	4800 bps
	41 bl 3	9600 bps
F9 PAParité	42 Pr0*	Aucun bit de parité
	42 Pr1	Parité impaire
	42 Pr2	Parité paire
F10 5	Sd0 on*	Edition autom. activée en cas d'affichage du zéro
	Sd0 of	Edition autom. désactivée en cas d'affichage du zéro
F11 AC	5 AC 0	Totalisation automatique, voir au chap. 7.7.2Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.
	5 AC 1*	Totalisation manuelle, voir au chap. 7.7.1Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de la mémoire totalisatrice et éditées sur une imprimante raccordée en option.
F12 bkEclairage du fond de l'écran d'affichage	5 bkL0	Eclairage du fond de l'écran désactivé
	5 bkL1	Eclairage automatique du fond de l'écran uniquement en cas de chargement de la plaque de pesée ou suite à l'actionnement d'une touche
	5 bkL2	Eclairage d'arrière-plan toujours activé
F13 tiDate et heure/économieur d'écran	SLP on	Economiseur d'écran allumé
		Réglage de la date et de l'heure
		D m ydd mm yyyy(TT MM JJJJ)	SEt YE - an
			SEt dA – mois et jour
			Set ti - heure
		Y m dyyyy mm dd(JJJJ MM TT)	SEt YE - an
			SEt dA – mois et jour
			Set ti - heure
	SLP off	Economiseur d'écran éteint
F14 tAPlage de tarage restreinte		Appuyer sur glage actuel est affiché.Choisir le réglage voulu sur les touches de navigation, la décimale active clignote.Confirmez la saisie sur
SAMPLESystème de comptage		Réglages système de comptage
	rS232	Liaison à la balance de référence EWJ
	SCALE	Comptage seulement sur l'IFS

Les réglages d'usine sont caractérisés par *.

9 Interface RS 232C

Les données de pesée peuvent être éditées via l'interface RS 232C en fonction du réglage dans le menu soit automatiquement soit via l'interface par appel de la touche

Le transfert des données est asynchrone et sous forme de codification ASCII.

Les conditions suivantes doivent être réunies pour la communication entre le système de pesée et l'imprimante:

• Relier l'afficheur avec l'interface d'une imprimante par un câble approprié. Seul un câble d'interface KERN correspondant vous assure une exploitation sans panne.
• Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre l'afficheur et l'imprimante.

9.1 Caractéristiques techniques

RS232:

Dispositif de signalisation CFS-A03:

Main Board Connector(J-alarm Connector)	DB9 Connector	Alarm Light Relay Connection
VB	Pin 1	VB
GND	Pin 5	GND
LOW	Pin 6	IN4
OK	Pin 8	IN1
HI	Pin 7	IN2

Broche 9 douille subminiaturisée

9.2 Communications Protocol (protocole de l'interface de KERN)

Le protocole KCP est un ensemble standardisé de commandes d'interface pour les balances KERN qui vous permet d'appeler et de contrôler de nombreux paramètres et fonctions de l'appareil. En conséquence, les appareils KERN avec protocole KCP peuvent être très facilement connectés aux ordinateurs, systèmes de contrôle industriels et autres systèmes numériques. Une description détaillée se trouve dans le manuel « KERN Communication Protocol » disponible dans le Centre de téléchargement (Downloads) sur la page d'accueil de KERN (www.kern-sohn.com). Pour activer le protocole KCP, suivez la description dans l'aperçu du menu dans le manuel de votre balance.

Le protocole KCP est basé sur des commandes et des réponses ASCII courantes. Chaque interaction consiste en une commande, éventuellement des arguments séparés par des espaces, et termine par .

Les commandes du protocole KCP supportées par la balance peuvent être affichées en envoyant une requête composée de la commande « 10 » et des commandes CR LF.

Extrait des commandes KCP les plus couramment utilisées:

Ordre	Fonction
S	La valeur de pesée stable pour le poids est émise par l'interface RS232
W	La valeur de pesée pour le poids (stable ou instable) est émise par l'interface RS232
T	Aucune donnée n'est émise, la balance exécute la fonction de tarage.
Z	Aucune donnée n'est émise, l'affichage du zéro apparaît.
P	Le nombre de pièces est émis par l'interface RS232

9.3 Exemple d'impression

Appuyez sur PRINT pour imprimer:

01/01/2019	08:30
ID:	2
G:	5.004kg
N:	5.004kg
T:	0.000kg
C:	0.000kg
PCS:	500pcs
UW:	10g

Appuyez sur pour imprimer:

Pendant la sommation :

01/01/2019	09:30
ID:	4
G:	5.998kg
N:	5.088kg
T:	0.900kg
C:	0.000kg
PCS:	5pcs
UW:	100g

Total :

01/01/2019	10:30
NO:	4
C:	19.368kg
PCS:	153pcs

10 Maintenance, entretien, élimination

Avant de commencer tout travail lié à la maintenance, au nettoyage et à la réparation, déconnectez l'appareil de l'électricité.

10.1 Nettoyage

N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l'essuyer.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

10.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.
⇒ Avant d'ouvrir l'appareil, couper ce dernier du secteur.

10.3 Mise au rebut

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

11 Messages de panne, petite panoplie de dépannage

En cas d'anomalie dans le déroulement du programme, l'appareil doit être arrêté pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Panne	Cause possible
L'affichage de poids ne s'allume pas.	L'appareil n'est pas en marche.La connexion au secteur est coupée (câble de secteur défectueux).Panne de tension de secteur.Les piles / accus ont été interverties à leur insertion ou sont videsAucune pile / accu n'est inséré.
L'affichage du poids change sans discontinuer	Courant d'air/circulation d'airVibrations de la table/du solLe plateau de pesée est en contact avec des corps étrangers.Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)
Le résultat de la pesée est manifestement faux	L'affichage de la balance n'est pas sur zéroL'ajustage n'est plus bon.La plateforme de la balance n'est pas à l'horizontaleChangements élevés de température.Le temps de préchauffage n'a pas été respecté.Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)
Message d'erreur	Cause possible
o-Err	Domaine de pesage dépassé
u-Err	Précontrainte trop faible, p.ex. plateau de balance m
b-Err	Erreur mémoire interne
1-Err	Poids d'ajustage erroné
2-Err	Ajustage non conforme
l-Err	Poids par pièce insuffisant
Err3	Erreur d'ajustageCale de transport pas enlevée

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer l'appareil. En cas de perduration du message d'erreur, faites appel au fabricant.

12 Installation Appareil d'affichage / Pont de pesée

Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser l'installation / la configuration.

12.1 Caractéristiques techniques

Tension d'alimentation	5 V/150mA
Sensibilité	2-3 mV/V
Valeur ohmique	80 - 100 Ω, Max. 4 pièces à 350 Ω cellule de charge

12.2 Structure du système de pesée

Quelconque plateforme analogique peut être branchée à l'appareil d'affichage qui corresponde aux spécifications exigées.

Les données suivantes doivent être connus pour le choix de la cellule de pesée:

- Capacité de la balance

Normalement celle-ci correspond au produit pesé plus lourd qui est en trein d'être pesée.

- Précontrainte

Celle-ci correspond au poids total de toutes les pièces, qui reposent sur la cellule de pesée, p.ex. partie supérieure de la plateforme, plateau de pesée etc.

- Plage de mise à zéro totale

Celle-ci se compose de la plage de mise à zéro d'activation (± 2%) et de la plage de mise à zéro disponible à l'usager avec la touche zéro (2%). Toute la plage de mise à zéro constitue alors 4 % de la capacité de la balance.

De l'addition de la capacité de la balance, de la précontrainte et de toute la plage de mise à zéro résulte la capacité nécessaire de la cellule de pesée. Afin d'éviter une surcharge de la cellule de pesée, une additionnelle marge de sécurité devrait être calculée.

- Plus petit pas d'affichage voulu

12.3 Raccorder la plateforme

→ Débrancher l'appareil d'affichage du secteur.
→ Souder les fils du câble de la cellule de charge à la platine.

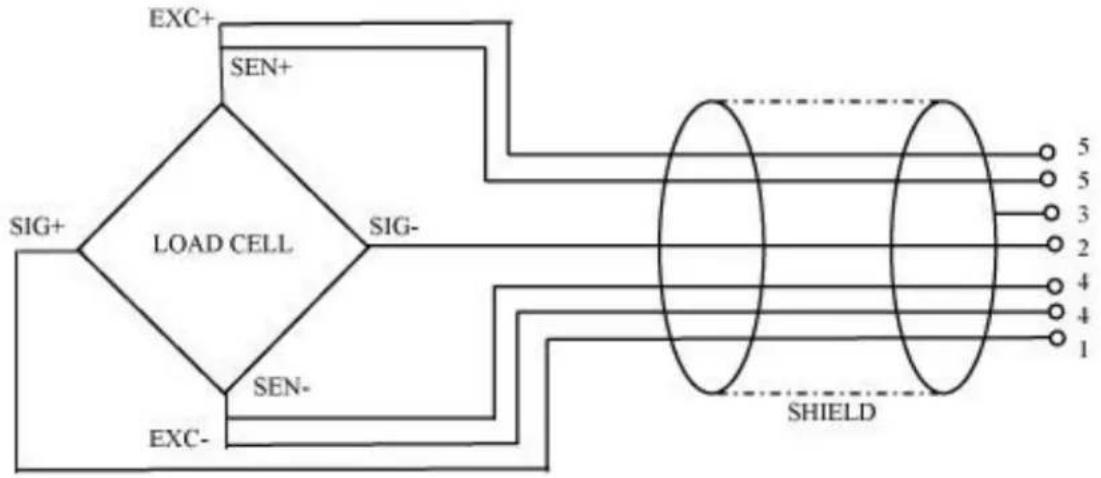

→ Voir l'affectation des fiches à la figure suivante.

12.4 Configurer appareils d'affichage

Navigation dans le menu :

Appel du menu	Mettre en marche l'appareil et pendant le test automatique tenir enoncé.Afin d'appeler le premier point de menu laisser la touche [F enclenchée pendant env. 5-6 secondes jusqu'à ce qu'apparaisse Func suivi de F0 iSn. Relâcher la touche.[↓
Sélectionner les points de menu	Sur peuvent être appelés successivement les différents points de menu.etc.
Changer les réglages	Valider sur la toF2 dm, le réglageOn peut changesélectionné sur
Valider le réglage	Valider le réglage voulu sur [IMAGE], l'appareil retourne au menu.
Rejeter réglage	Appuyez sur [IMAGE], l'appareil retourne au menu.
Retour en mode de pesage	De retour en mode de pesée appeler [IMAGE], plusieurs fois.[IMAGE]

12.5 Aperçu du menu de configuration:

Bloc de menu Menu princ.	Point de menu menu subsidiaire	Réglages disponibles / Explication
F0 iSn	-	Affichage définition interne
F 1 Grv	-	Non documenté
F2 dm	5,6 - 6	Balance à une gamme de mesureConfinmer sur apès on peut sélectionner les points de menu suivants avec8↑
		dESC		Position du point décimal, sélectionnable 0, 0.0, 0.00, 0.000, 0.0000, 0.00000
		inC	inC 1	Lisibilité sélectionnable 1, 2, 5, 10, 20, 50
			inC 2
			inC 5
			inC 10
			inC 20
			inC 50
		CAP		Capacité de la balance (max)
		Après la configuration ajuster le système de pesée.
		CAL	nonLin	Ajustage, voir au chap. 6,5
			LinEAr	Linéarisation, voir au chap. 6,6

	dURL r	Balance à deux gammesConfirmer sur , apées on peut sélectionner les pointsde menu suivants avec
		DESC		Position du point décimal,sélectionnable0, 0.0, 0.00, 0.000, 0.0000, 0.00000
		inC	div 1	inC 1	Lisibilité pour1. Gamme de peséesélectionnable 1, 2, 5, 10,20, 50
				inC 2
				inC 5
				inC 10
				inC 20
				inC 50
			div 2	inC 1	Lisibilité pour2. Gamme de peséesélectionnable 1, 2, 5, 10,20, 50
				inC 2
				inC 5
				inC 10
				inC 20
				inC 50
		CAP	CAP 1	Capacité de la balance (Max) 1. gamme de pesée
			CAP 2	Capacité de la balance (Max) 2. gamme de pesée
	Après la configuration ajuster le système de pesée.
		CAL	nonLin	Ajustage, voir au chap. 6.5
			LinEAr	Linéarisation, voir au chap. 6.6
	dURL1	Balance à plusieurs échelles
		Confirmer sur , après on peut sélectionner les points de menu suivants.
		DEC1		Position du point décimal, sélectionnable 0, 0.0, 0.00, 0.000, 0.0000
		inC	div 1	inC 1	Lisibilité pour1. Gamme de pesée sélectionnable 1, 2, 5, 10, 20, 50
				inC 2
				inC 5
				inC 10
				inC 20
				inC 50
			div 2	inC 1	Lisibilité pour2. Gamme de pesée sélectionnable 1, 2, 5, 10, 20, 50
				inC 2
				inC 5
				inC 10
				inC 20
				inC 50
		CAP	CAP 1	Capacité de la balance (Max) 1. gamme de pesée
			CAP 2	Capacité de la balance (Max) 2. gamme de pesée
		Après la configuration ajuster le système de pesée.
		CAL	nonLin	Ajustage, voir au chap. 6,5
			LinEAr	Linéarisation, voir au chap. 6,6
F3 APP	Appuyez sur l'interrupteur d'ajustage
	on	Sur les systèmes de pesage étalonnés l'accès au menu de configuration est bloqué.
	off	Libre accès au menu de configuration(systèmes non étalonnables)

Dans un réglage étalonnable, les points de menu F 1 Grv et F2 dm sont bloqués.

13 Usage comme système de comptage

13.1 Relier la balance de comptage IFS avec la balance de référence EWJ à l'aide du câble d'interface optionnel CCA-A01

Câble de l'interface TCCA-A01-A :

1 (connecteurs avec fil mince)

Connecteur de l'interface RS-232 de la balance EWJConnecteur de l'imprimante

2 (Connecteur avec fil épais)

Connecteur de la balance IFS

Câble de l'interface TCCA-A02-B :

1 (connecteurs avec fil mince)

Connecteur de l'interface RS-232 de la balance EWJConnecteur de la lampe de signalisation CFS-A03

2 (Connecteur avec fil épais)Connecteur de la balance IFS

Il est possible d'utiliser simultanément la lampe de signalisation et l'imprimante.

13.2 Envoi manuel du poids d'unité moyen EWJ à la balance de quantités IFS

Dans le menu faire les réglages suivants:

⇒ Allumer la balance et appuyer pendant l'autotest sur la touche MODE, F1 Unt. est affiché à l'écran.
⇒ Appuyer sur la touche MODE autant de fois que nécessaire jusqu'à ce que l'affichage F3 Com apparaisse.
⇒ Confirmer sur la touche 0, RS 232 est affiché
→ Appuyer de nouveau sur la touche 0, P Send est affiché
→ Appuyer de nouveau sur la touche 0, P mAnUAL ou Auto* est affiché
⇒ Appuyer de nouveau sur la touche 0, b 9600 est affiché, confirmer sur la touche 0
⇒ F3 Com est affiché, sur la touche PRINT/ESC retourner dans le mode de pesage

i

• mAnUAL:
  Transférer le poids d'une seule pièce sur la balance IFS après avoir appuyé sur le connecteur PRINT
• AUto:
• La masse d'une seule pièce est automatiquement envoyée à la balance IFS

Déterminer le poids de pièce moyen:

⇒ Mettre le poids de pièce connu sur le plateau de pesée de l'EWJ
⇒ Appuyer sur la touche PCS, le nombre de pièce saisi comme dernier est affiché, p.ex. SP 10.
⇒ Sélectionner le nombre de pièces correspondant avec MODE, p.ex. SP 100, confirmer sur la touche O, ---- est brièvement affiché, suivi par le nombre de pièce réglé, p.ex. 200.

i

• L'optimisation de la masse de référence n'est pas possible lorsque la masse d'une pièce est déterminée à l'aide de la balance EWJ.
• L'optimisation de la masse de référence n'est possible que lorsque la masse d'une pièce est déterminée à l'aide d'une balance IFS.

Envoyer le poids de pièce moyen à la balance de quantités IFS:

⇒ Allumer IFS avec ON/OFF, en mode de pesée appuyer sur la touche F, le menu est appelé
→ Appuyer sur la touche 2 aussi souvent jusqu'à ce que SAmPLE soit affiché
⇒ Confirmer sur la touche F, rS232 ou SCALE* est affiché
→ Appuyer de nouveau sur la touche F, SAmPLE est de nouveau affiché
⇒ Retour au mode de pesée sur la touche +-ID
⇒ Mettre le produit pesé sur la plateforme de l'IFS, le poids apparaît dans l'affichage
⇒ Appuyer sur PRINT/ESC de l'EWJ, le poids de pièce moyen est transféré à l'IFS
⇒ Le nombre de pièces correspondant est calculé et affiché automatiquement.

i

• rS232: Utilisation en tant que système de comptage
• SCALE:
• Utilisation uniquement en tant que balance plate-forme IFS

13.3 Envoi automatique du poids de pièce moyen de la balance de référence EWJ à la balance de quantités IFS

Dans le menu faire les réglages suivants:

⇒ Allumer la balance et appuyer pendant l'autotest sur la touche MODE, F1 Unt. est affiché à l'écran.
→ Appuyer sur la touche MODE autant de fois que nécessaire jusqu'à ce que l'affichage F3 Com apparaisse.
⇒ Confirmer sur la touche 0, RS 232 est affiché
→ Appuyer de nouveau sur la touche 0, P Send est affiché
⇒ Appuyer sur la touche 0, sélectionner Auto ou mANUAL* et confirmer sur la touche 0
⇒ b 9600 est affiché, confirmer sur la touche 0 et sur PRINT/ESC retourner dans le mode de pesage

i

• mAnUAL:
  Transférer le poids d'une seule pièce sur la balance IFS après avoir appuyé sur le connecteuron PRINT
  • AUto:
  La masse d'une seule pièce est automatiquement envoyée à la balance IFS

Déterminer le poids de pièce moyen:

⇒ Mettre le poids de pièce connu sur le plateau de pesée de l'EWJ
⇒ Appuyer sur la touche PCS, le nombre de pièce saisi comme dernier est affiché, p.ex. SP 10.
⇒ Sélectionner le nombre de pièces correspondant avec MODE, p.ex. SP 100, confirmer sur la touche 0, ---- est brièvement affiché, suivi par le nombre de pièce réglé, p.ex. 200.

Envoyer le poids de pièce moyen à la balance de quantités IFS:

⇒ Allumer IFS avec ON/OFF, en mode de pesée appuyer sur la touche F, le menu est appelé
→ Appuyer sur la touche 8 aussi souvent jusqu'à ce que SAmPLE soit affiché
⇒ Confirmer sur la touche F, rS232 est affiché
→ Appuyer de nouveau sur la touche F, SAmPLE est de nouveau affiché
⇒ Retour au mode de pesée sur la touche +/-
⇒ Mettre le produit pesé sur la plateforme de l'IFS, le poids apparaît à l'affichage
→ Le poids de pièce moyen est automatiquement transféré à l'IFS
⇒ Le nombre de pièces correspondant est calculé et affiché automatiquement.

13.4 Branchement du système de comptage au voyant de signalisation CFS-A03 (en option)

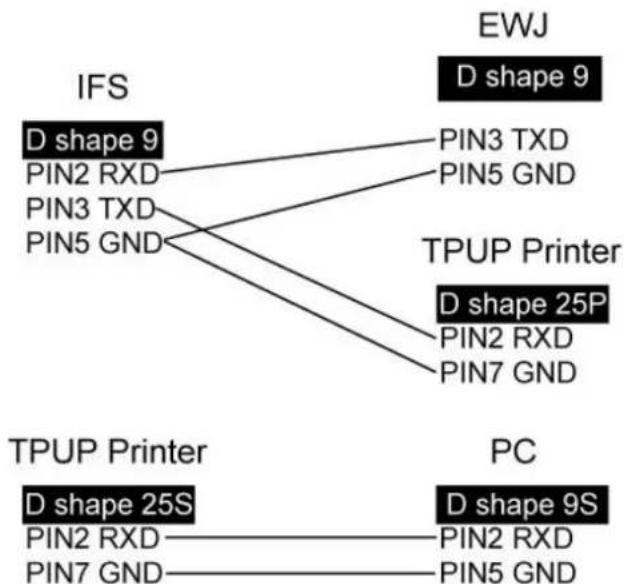

13.5 Branchement du système de comptage à une imprimante optionnelle

14 Déclaration de conformité

Vous trouvez la déclaration de conformité CE- UE actuelle online sous:

www.kern-sohn.com/ce

Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures.
