MODE D'EMPLOI BCA40N125 Nitram

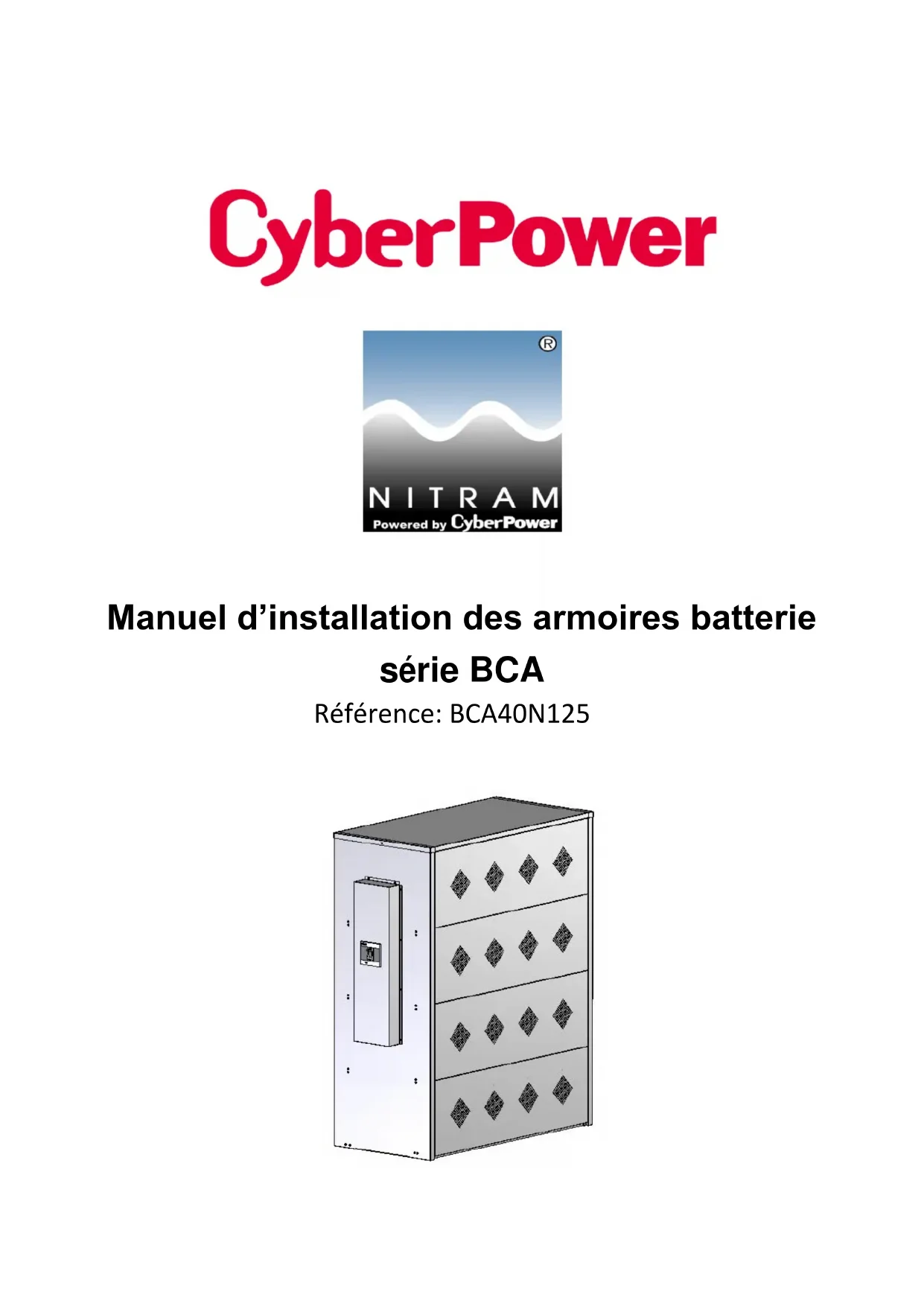

Manuel d’installation des armoires batterie série BCA Référence: BCA40N125Copyright © Cyber Power Systems, Inc. All rights reserved.
Type de batterie Uniquement 12V/40Ah de chez BB/Yuasa /CSB etc. Liste des accessoires Articles Description Quantity Armoire Face avant 1 pcs Face arrière 1 pcs Capot supérieur 1 pcs Côté 8 pcs Support 4 pcs Support de disjoncteur 1 pcs Câbles L1 25mm
- 690mm 1 pcs Disjoncteur Disjoncteur 125A 1 set Vis 4 pcs Vis M3/M5 13 pcs/1 pcs Etiquettes Terre / Disjoncteur / Marque 1 pcs de chaque Passe-fils
Procédure d’assemblage Etape 1. Insérez le premier support entre les panneaux avant et arrière. Etape 2. Fixez le disjoncteur sur la face arrière de l’armoire à l’aide de 4 vis M4.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 3. Installez les 3 passe-fils et collez l’étiquette correspondante sur la face arrière de l’armoire et vissez la vis M5 sur la masse du châssis, correspondant à la Terre.
Etape 4. Positionnez les batteries sur le support et raccordez les cables. Un léger angle de pliage des cosses à œil facilitera leur raccordement. (10 batteries /Câble: L1*1pcs/ L2*5pcs/L3*4pcs) L1: Câble à raccorder entre le (+) du disjoncteur le (+) de la batterie 2.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 5. Installez le deuxième support, positionnez les batteries et raccordez les cables (10 batteries/Câble: L2*5pcs/L3*4pcs/L4*1pcs) L4: Enter le (+) de la batterie 20 et le (-) de la batterie 9 Etape 6. Installez le troisième support, positionnez les batteries et raccordez les cables (10 batteries /Câble: L1*1pcs/ L2*5pcs/L3*4pcs) L5: Entre le (+) de la batterie 22 et le (-) de la batterie 11 L6: Entre le N du disjoncteur et le (+) de la batterie 22Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 7. Installez le quatrième support, positionnez les batteries et raccordez les cables (10 batteries/Câble: L1*1pcs/ L2*5pcs/L3*4pcs) L4: Entre le (+) de la batterie 40 et le (-) de la batterie 29 L7: Entre le (-) du disjoncteur et le (-) de la batterie 31 Etape 8. Montez les côtés en commençant par celui du bas.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 9. Installez le capot supérieur et fixez-le à l’aide de la vis M3. Raccordez les cables venant de l’onduleur sur le disjoncteur au moment de d’installer l’armoire batterie avec l’onduleur. Etape 10. Installez le cache disjoncteur à l’aide de 12 vis M3.
