BCA12N63 - Batterie Nitram - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BCA12N63 Nitram au format PDF.
| Type de produit | Armoire de batterie pour montage en rack |
| Marque | Nitram |
| Modèle | BCA12N63 |
| Utilisation | Installation de batteries 12V/12Ah |
| Compatibilité batterie | BB, Yuasa, CSB et autres marques 12V/12Ah |
| Capacité maximale | Jusqu'à 40 batteries (20 par étagère) |
| Tension nominale | 12V (DC) |
| Courant nominal du disjoncteur | 63A |
| Disjoncteur inclus | Oui, 63A |
| Câbles inclus | Oui (L1 à L7, 10AWG) |
| Nombre de câbles L1 | 30 pcs (noir, 170mm) |
| Nombre de câbles L2 | 4 pcs (noir, 390mm) |
| Nombre de câbles L3 | 4 pcs (noir, 240mm) |
| Nombre de câbles L4 | 1 pc (rouge, 1070mm) |
| Nombre de câbles L5 | 1 pc (blanc, 940mm) |
| Nombre de câbles L6 | 1 pc (blanc, 800mm) |
| Nombre de câbles L7 | 1 pc (noir, 540mm) |
| Étiquettes incluses | Terre, Disjoncteur, Marque |
| Bacs plastiques inclus | 6 pièces |
| Vis et écrous inclus | Vis M3 (9 pcs), écrou M5 (1 pc) |
| Passe-fils inclus | 4 pièces |
| Procédure d'assemblage | 14 étapes détaillées dans la notice |
| Entretien | Vérifier régulièrement les connexions et l'état des batteries |
| Sécurité | Respecter la polarité, utiliser avec un onduleur, installer dans un endroit ventilé |
FOIRE AUX QUESTIONS - BCA12N63 Nitram
Questions des utilisateurs sur BCA12N63 Nitram
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Batterie au format PDF gratuitement ! Retrouvez votre notice BCA12N63 - Nitram et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BCA12N63 de la marque Nitram.
MODE D'EMPLOI BCA12N63 Nitram

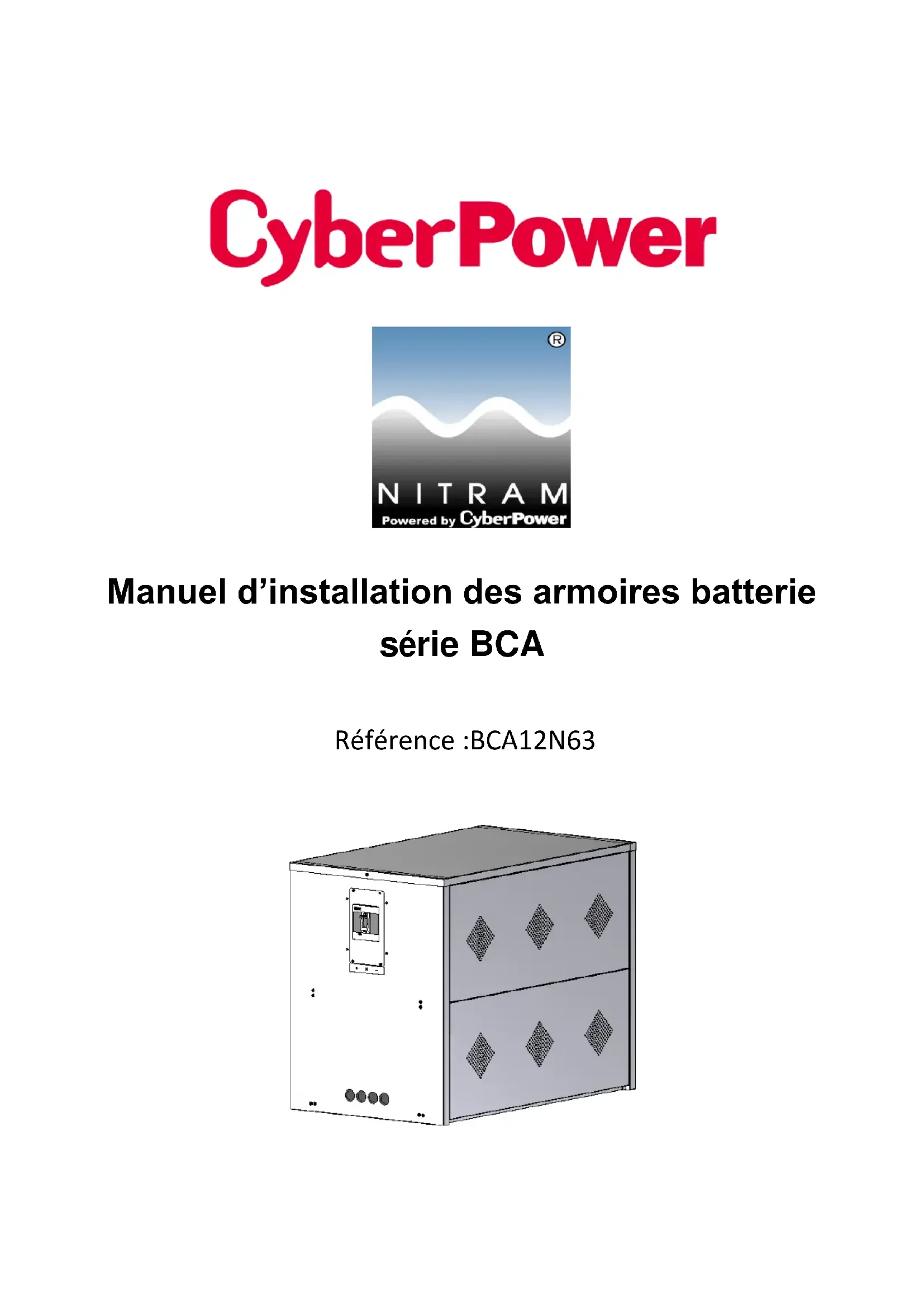

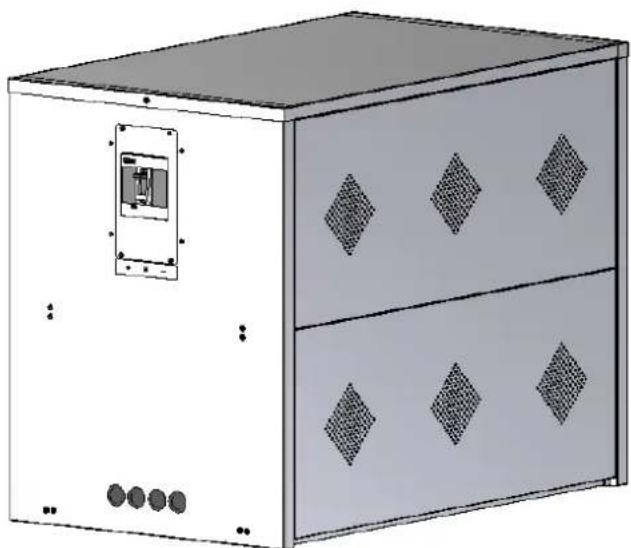

Manuel d'installation des armoires batterie série BCA
Référence : BCA12N63

Uniquement 12V/12Ah de chez BB/Yuasa /CSB etc.
Liste des accessoires
| Articles | Description | Quantité |
| Armoire | Face avant | 1 pcs |
| Face arrière | 1 pcs | |
| Capot supérieur | 1 pcs | |
| Côté | 4 pcs | |
| Support | 2 pcs | |
| Support de disjoncteur | 1 pcs | |
| Couvercle de disjoncteur | 1 pcs | |
| Câbles | L1 10AWG Noir - 170mm | 30 pcs |
| L2 10AWG Noir- 390mm | 4 pcs | |
| L3 10AWG Noir- 240mm | 4 pcs | |
| L4 10AWG Rouge - 1070mm | 1 pcs | |
| L5 10AWG Blanc- 940mm | 1 pcs | |
| L6 10AWG Blanc- 800mm | 1 pcs | |
| L7 10AWG Noir- 540mm | 1 pcs | |
| Disjoncteur | 63A Disjoncteur | 1 set |
| Vis | 4 pcs | |
| Vis | M3 | 9 pcs |
| Ecrous | M5 (pour la Terre) | 1 pcs |
| Bacs plastiques | 6 pcs | |
| Etiquettes | Terre / Disjoncteur / Marque | 1 pcs de chaque |
| Passe-fils | 4 pcs |
Procédure d'assemblage

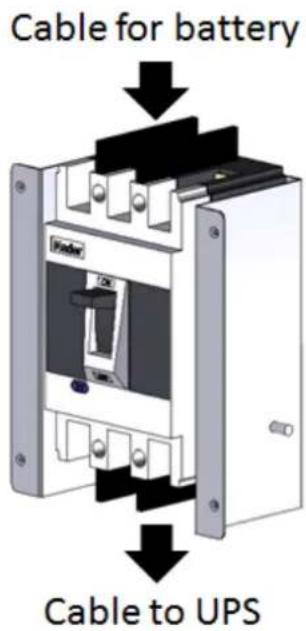

Etape 1. Fixez le disjoncteur sur son support.

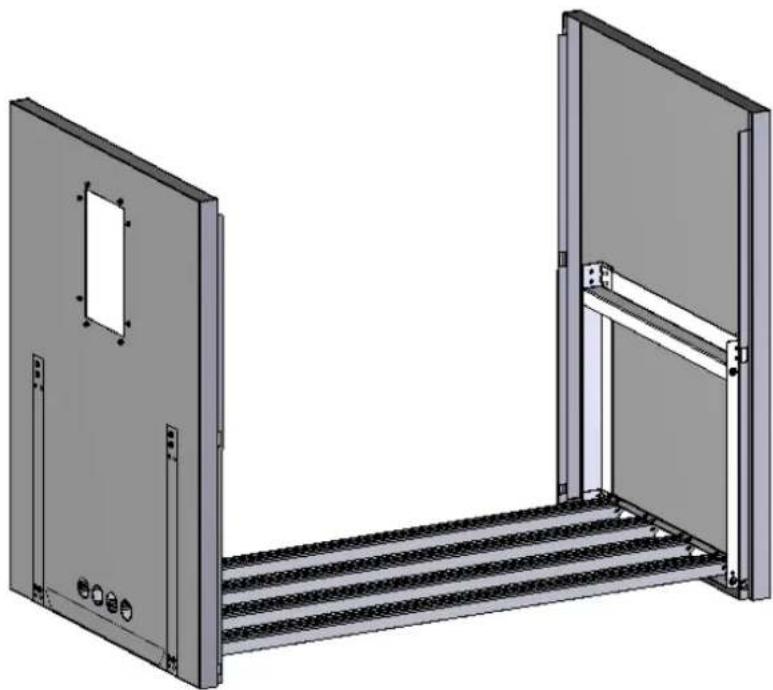

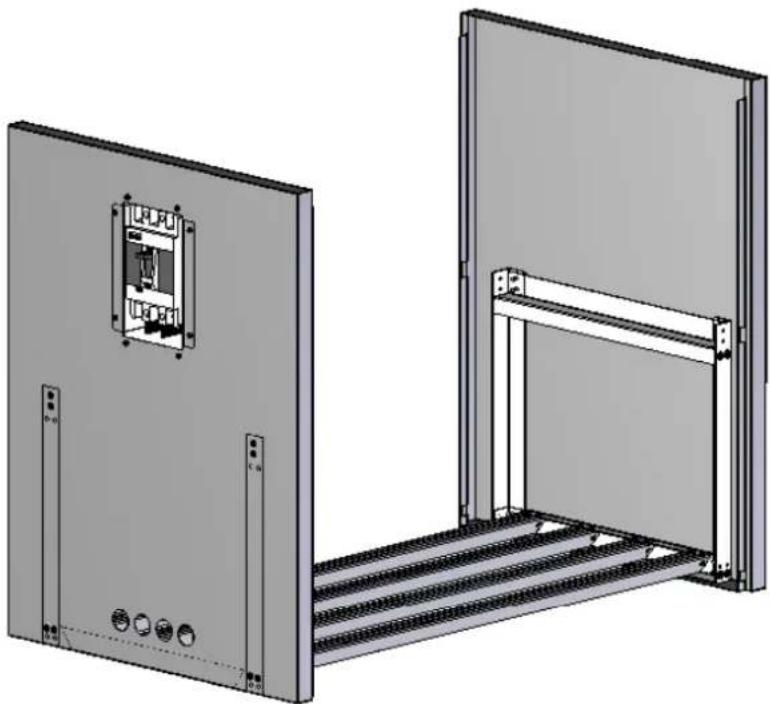

Etape 2. Insérez le premier support entre les panneaux avant et arrière.

Etape 3. Fixez le support disjoncteur sur la face arrière à l'aide de 4 vis M3.

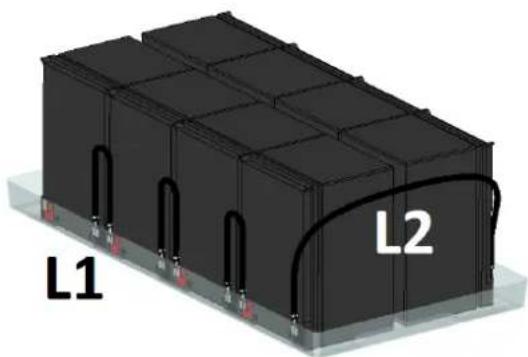

Etape 4. Respectez les images suivantes pour raccorder et installer les batteries. (Câbles L1 & L2)
8 pcs packs batterie
Vue de gauche

4 pcs packs batterie
Vue de gauche
Vue de droite

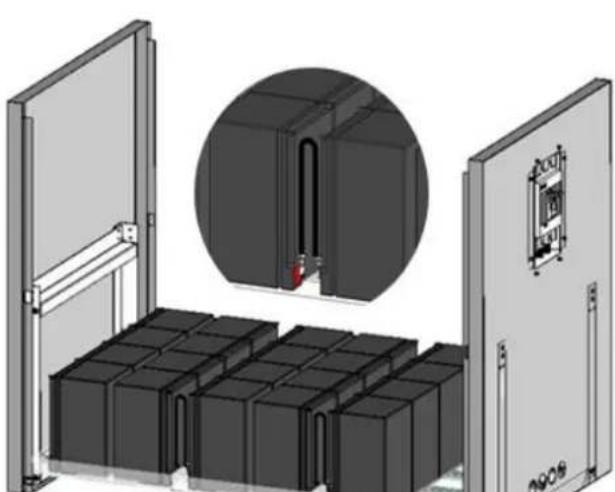

Etape 5. Positionnez les batteries dans leurs bacs plastiques sur leur support et raccordez les câbles (3 bacs plastiques / 20 batteries / Câble: L1*15pcs / L2*2pcs / L3*2pcs)

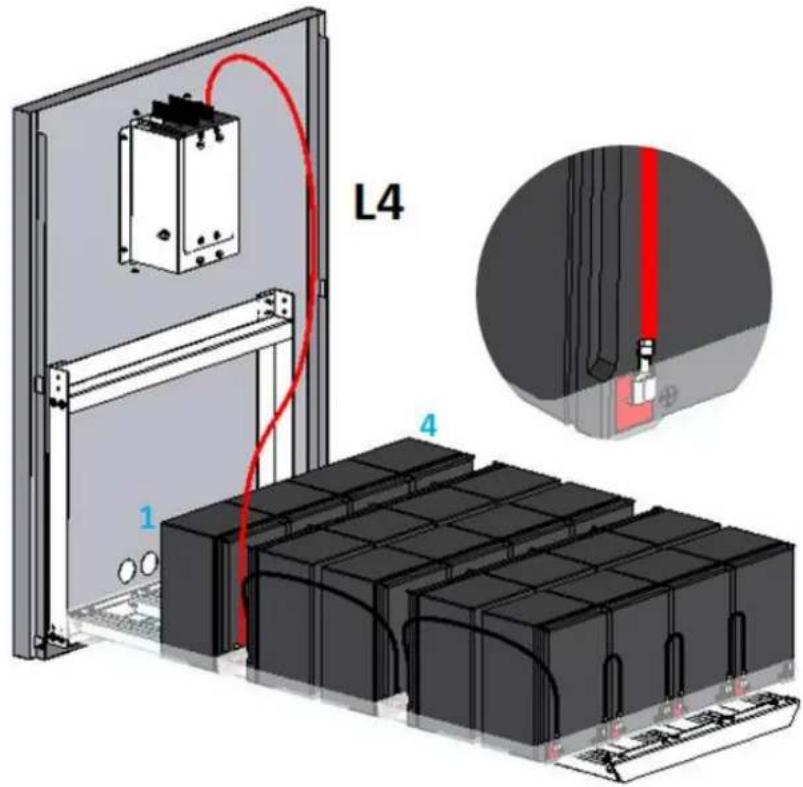

Etape 6. Raccordez le câble entre le (+) du disjoncteur et le + de la batterie 1.


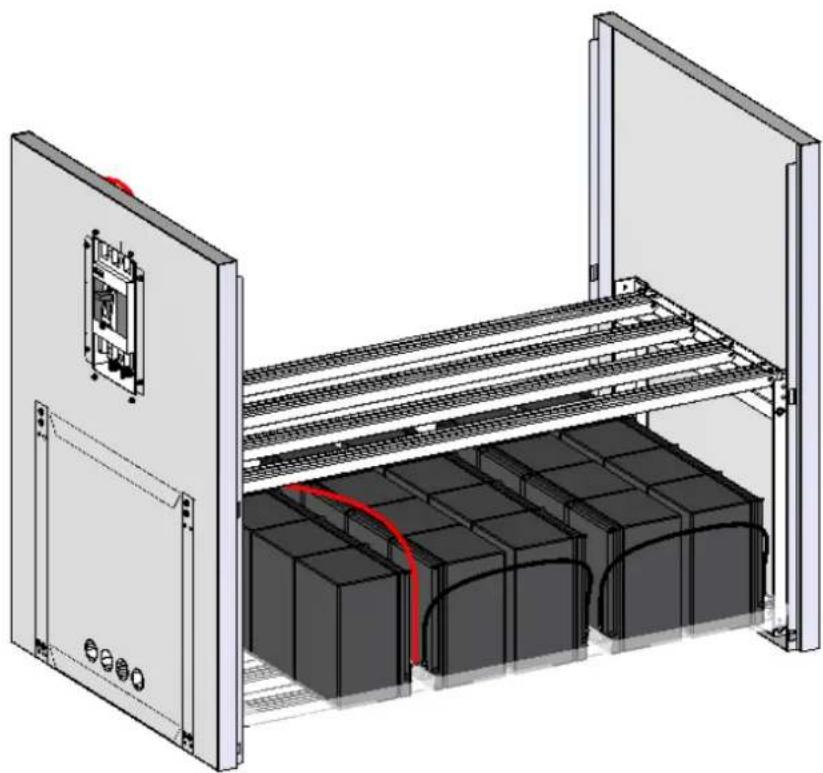

L4 1 4Etape 7. Insérez le second support entre les panneaux.

Etape 8. Positionnez les batteries dans leurs bacs plastiques sur le support et raccordez les câbles (3 bacs plastiques/ 20 batteries / Câble:L1*15pcs/L2*2pcs/L3*2pcs)

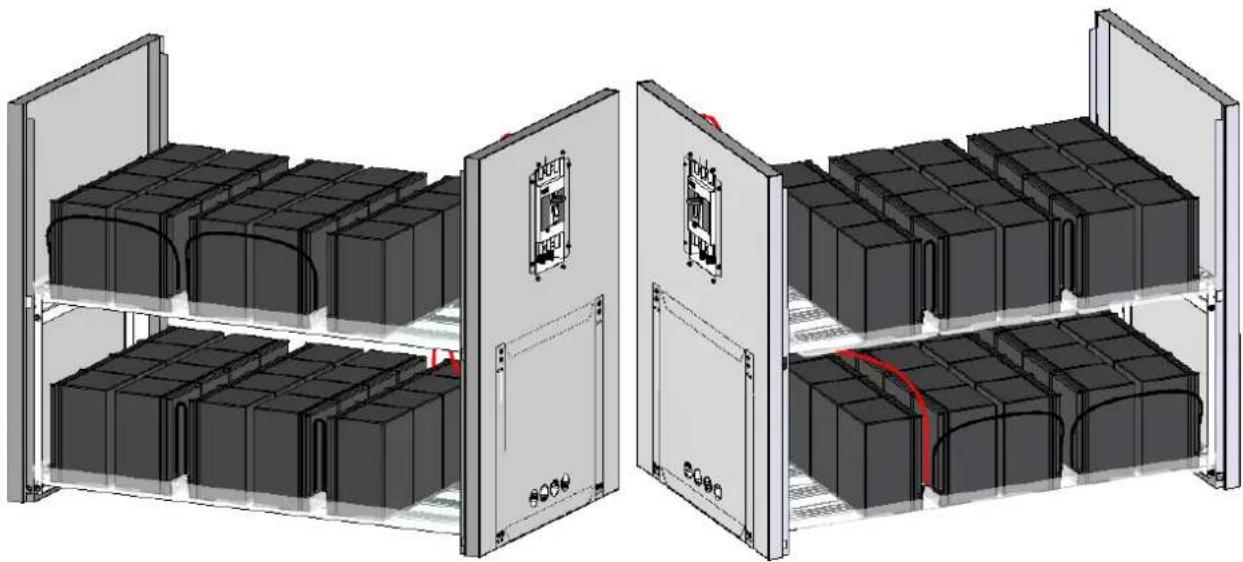

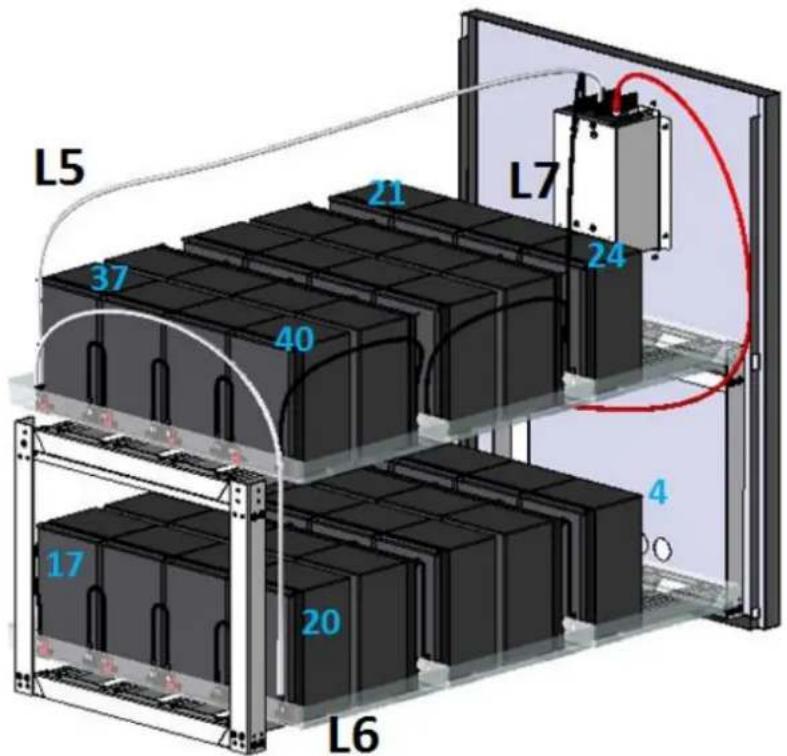

Etape 9. Raccordez les câbles entre le disjoncteur et les batteries.
L5: Entre le N du disjoncteur et le (+) de la batterie 37
L6: Entre le (+) de la batterie 37 et le (-) de la batterie 20
L7: Entre le (-) du disjoncteur et le (-) de la batterie 24


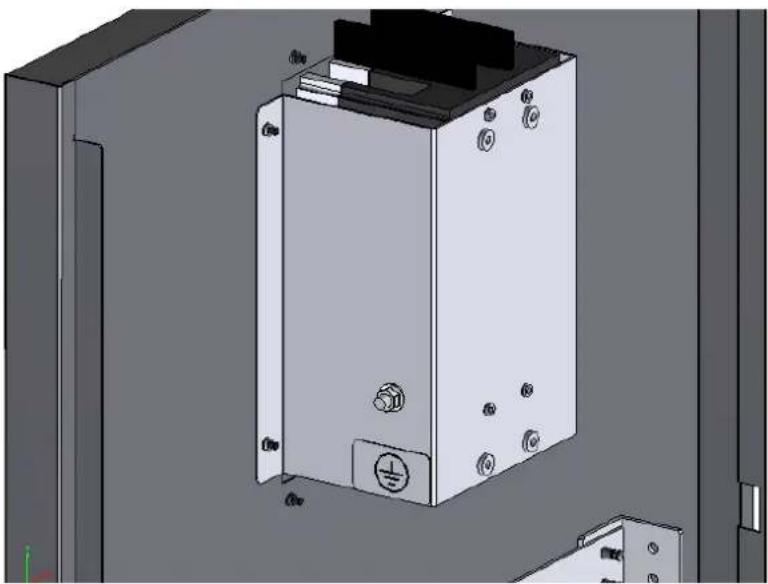

L5 37 21 L7 24 4 17 20 L6Etape 10. Collez l'étiquette de Terre et vissez l'écrou M5.

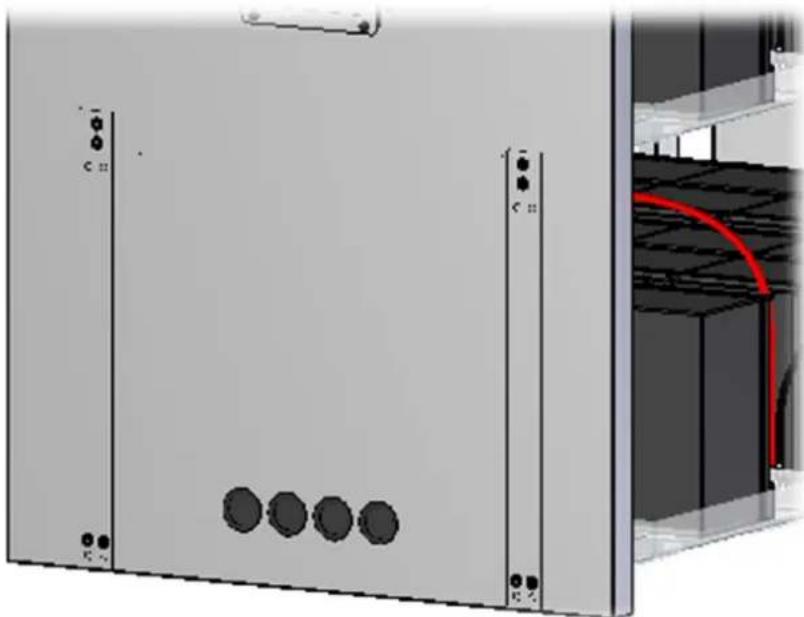

Etape 11. Installez les 4 passe-fils.
Veillez à passer les câbles dans les passe-fils au moment de raccorder le disjoncteur et les batteries avec l'onduleur.

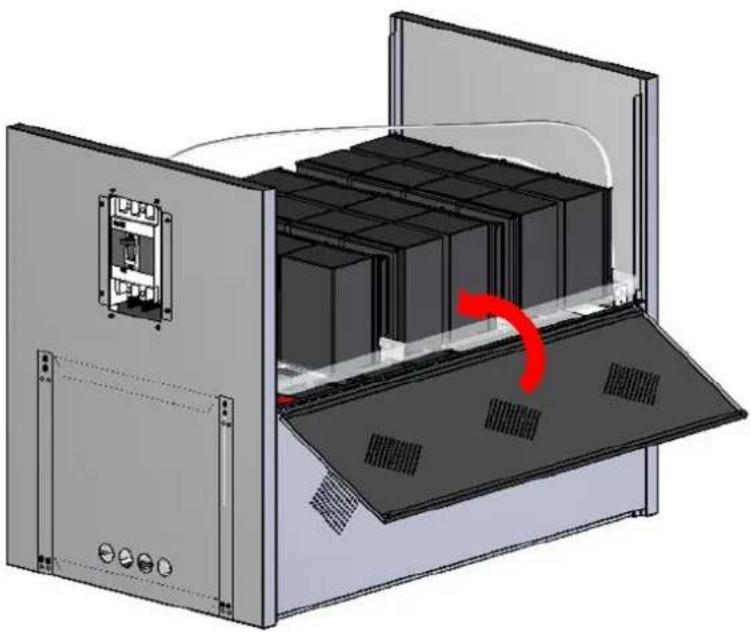

Etape 12. Installez les panneaux latéraux en commençant par celui du bas.

Etape 13. Installez le capot supérieur et fixez-le à l'aide de la vis M3.

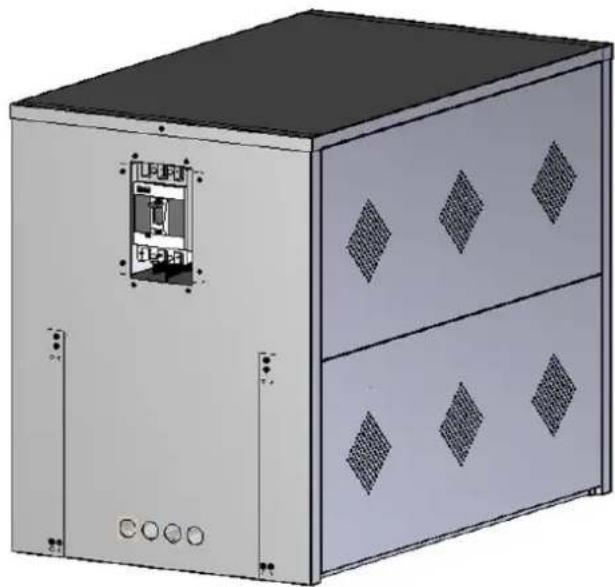

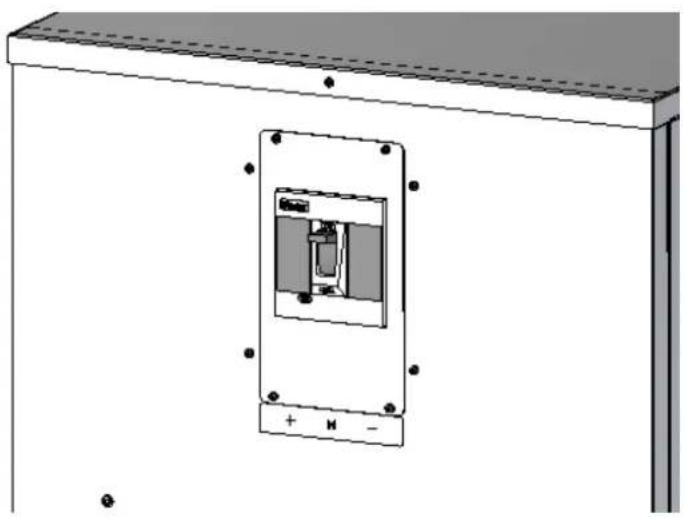

Etape 14. Installez le cache disjoncteur à l'aide des 4 vis M3 et collez l'étiquette correspondante.
