MODE D'EMPLOI BCA20N125 Nitram

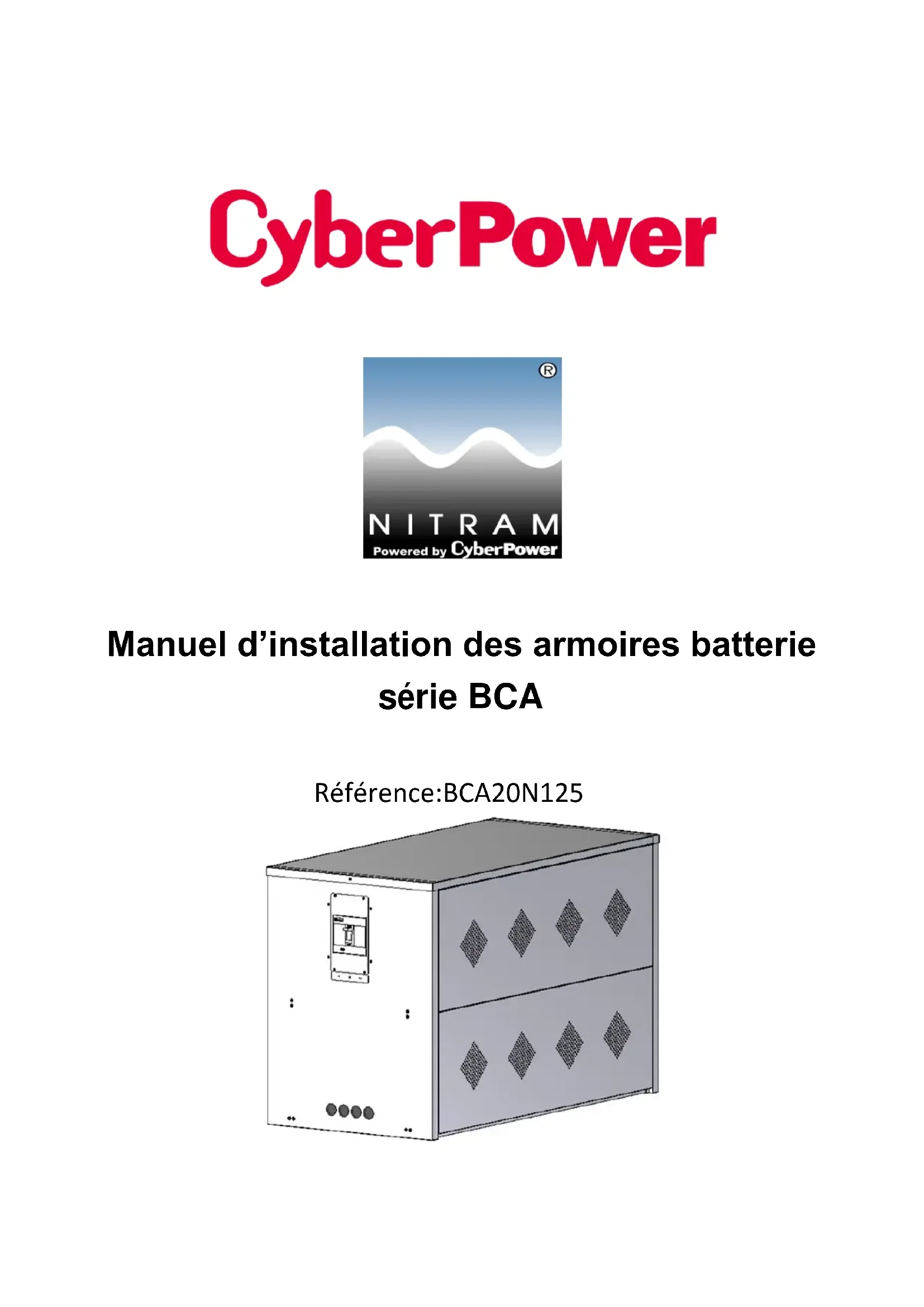

Manuel d’installation des armoires batterie série BCA Référence:BCA20N125Copyright © Cyber Power Systems, Inc. All rights reserved.
Type de batterie Uniquement 12V/20h de chez BB/Yuasa /CSB etc. Liste des accessoires Articles Description Quantité Armoire Face avant 1 pcs Face arrière 1 pcs Capot supérieur 1 pcs Côté 4 pcs Support 2 pcs Support de disjoncteur 1 pcs Couvercle de disjoncteur 1 pcs Câbles L1 16mm
Procédure d’assemblage Etape 1. Fixez le disjoncteur sur son support. Etape 2. Insérez le premier support entre les panneaux avant et arrière.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 3. Fixez le support disjoncteur sur la face arrière (Vis M3 x 4pcs). Etape 4. Positionnez les batteries sur le support et raccordez les câbles. Un léger angle de pliage des cosses à œil permettra un câblage plus facile. (20 batteries /Câble:L2*10pcs/L3*9pcs)Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 5. Raccordez le câble entre le (+) du disjoncteur et le (+) de la batterie 1. Etape 6. Insérez le second support entre le panneau avant et le panneau arrière.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 7. Positionnez les batteries sur le support et raccordez les câbles (20 batteries/Câble:L2*10pcs/L3*9pcs) Etape 8. Raccordez les câbles entre le disjoncteur et les batteries. L5: Entre le N du disjoncteur et le (+) de la batterie 39 L4: Entre le (+) de la batterie 39 et le (-) de la batterie 20 L6: Entre le (-) du disjoncteur et le (-) de la batterie 22Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 9. Collez l’étiquette de Terre et vissez l’écrou M5.
Etape 10. Installez les 4 passe-fils. Veillez à passer les cables dans les passe-fils au moment de raccorder le disjoncteur et les batteries avec l’onduleur.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 11. Installez les panneaux latéraux en commençant par celui du bas. Etape 12. Installez le capot supérieur et fixez-le à l’aide de la vis M3.Copyright © Cyber Power Systems, Inc. All rights reserved.
Etape 13. Installez le cache disjoncteur à l’aide des 4 vis M3 et collez l’étiquette correspondante.
