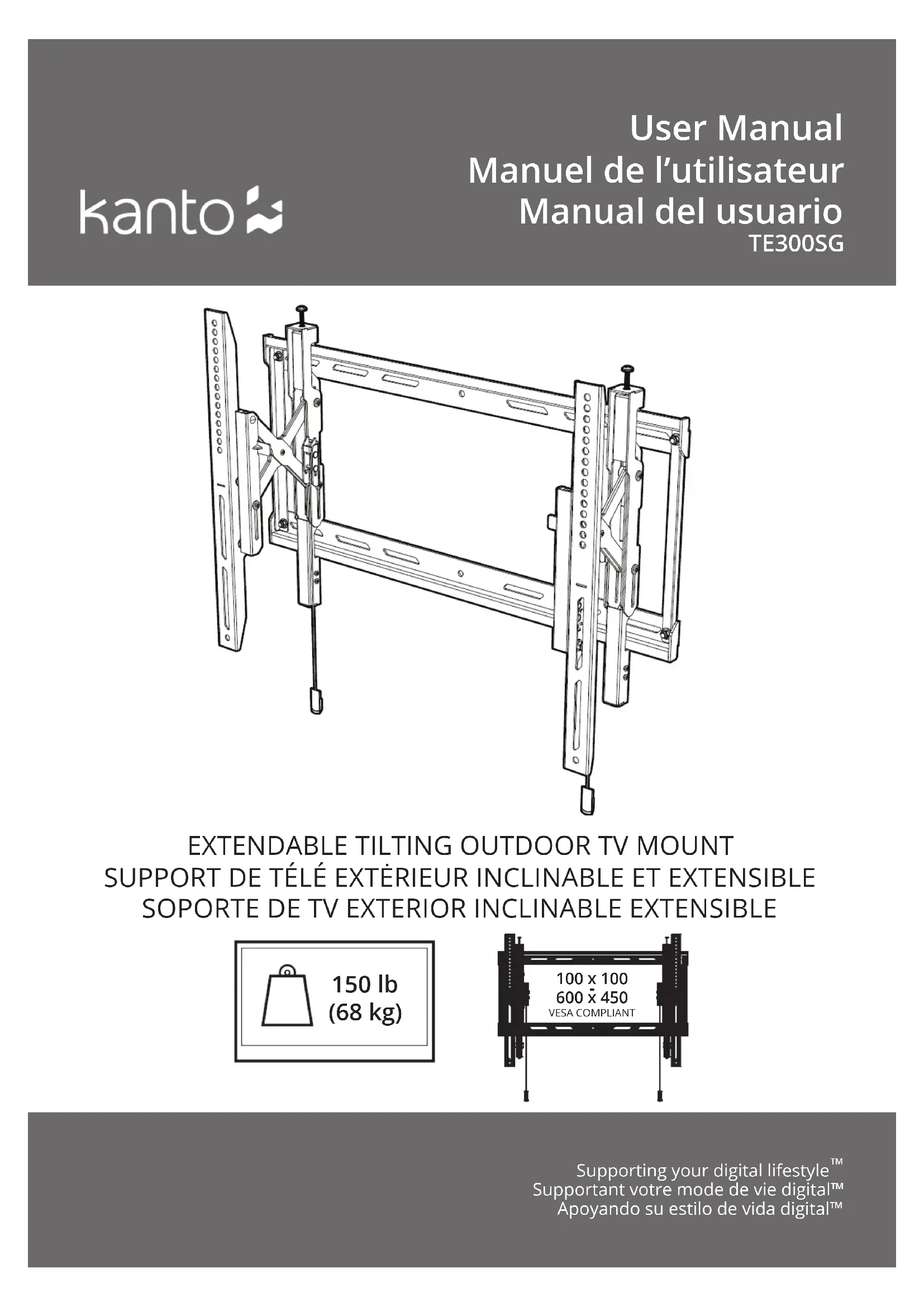

TE300SG - Meuble TV Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur (meuble TV)
Marque	Kanto
Modèle	TE300SG
Charge maximale	68 kg (150 lb)
Compatibilité VESA	Jusqu'à 600x400 mm (trous carrés ou rectangulaires)
Matériau	Acier à haute résistance
Types de mur supportés	Montants en bois (16" ou 24" d'entraxe) ou mur en béton/brique pleine (min 4" d'épaisseur)
Nivellement	Réglable après installation (inclinaison et mise à niveau)
Contenu du colis	Plaque murale, 2 équerres TV, vis de fixation, entretoises en plastique (3 épaisseurs), tire-fonds, ancrages béton, niveau à bulle
Couleur	Noir
Garantie	5 ans limitée (pièces de rechange ou remplacement)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Le mur doit supporter au moins 5 fois le poids total. Utiliser les vis adaptées et bien serrer sans excès.
Pièces détachées et réparabilité	Contacter Kanto pour pièces manquantes ou défectueuses. Garantie 5 ans incluant le remplacement.
Dimensions approximatives	Plaque murale : 60 x 20 cm (estimation)

FOIRE AUX QUESTIONS - TE300SG Kanto

Comment installer le support TE300SG ?

Suivez les étapes du manuel : 1) Choisissez les vis et entretoises adaptées à votre téléviseur. 2) Fixez les équerres TV à l'arrière du téléviseur. 3) Assemblez la plaque murale et fixez-la au mur à l'aide de tire-fonds dans les montants bois ou d'ancrages béton. 4) Accrochez le téléviseur sur la plaque murale. 5) Nivelez et finalisez les réglages. Utilisez un détecteur de montants pour localiser les montants bois et un niveau à bulle pour l'alignement.

Quel est le poids maximal supporté ?

Le support TE300SG supporte une charge maximale de 68 kg (150 lb). Ne jamais dépasser ce poids pour éviter tout risque de chute ou de blessure.

Est-ce compatible avec mon téléviseur ?

Ce support est compatible avec les téléviseurs possédant des trous de montage VESA au format carré ou rectangle, jusqu'à 600x400 mm. Vérifiez la norme VESA de votre téléviseur (ex: 200x200, 400x400) et utilisez les vis et entretoises fournies pour une fixation sécurisée.

De quels outils ai-je besoin ?

Vous aurez besoin d'un détecteur de montants, d'un niveau à bulle, d'une perceuse, de forets à bois ou forets de maçonnerie selon le mur, et d'un marteau pour les ancrages béton. Un tournevis peut être utile pour les vis.

Puis-je l'installer sur un mur en placoplâtre ?

Non, ce support n'est pas conçu pour une fixation directe sur la cloison sèche (placoplâtre). Il doit être fixé sur des montants en bois ou un mur en béton/brique. Si votre mur est en placoplâtre, vous devez visser dans les montants situés derrière.

Comment niveler le téléviseur après installation ?

Une fois le téléviseur accroché, utilisez le niveau à bulle intégré ou un niveau séparé pour vérifier l'horizontalité. Le support permet un réglage de niveau après installation : desserrez légèrement les vis de la plaque murale, ajustez, puis resserrez. Consultez l'étape 7 du manuel.

Que faire si une pièce est manquante ou défectueuse ?

Contactez directement Kanto via les méthodes indiquées dans le manuel (email ou téléphone). Munissez-vous de votre facture originale et du numéro de modèle. Kanto fournira les pièces de rechange sous garantie.

Quelle est la garantie ?

Kanto offre une garantie limitée de 5 ans à l'acheteur initial. En cas de défaut matériel, Kanto fournira des pièces de rechange ou remplacera le produit. Les frais de retour sont à votre charge, mais l'expédition des pièces de remplacement est prise en charge par Kanto.

Puis-je retirer facilement le téléviseur une fois installé ?

Oui, le système permet un retrait simple. Pour retirer le téléviseur, tirez doucement vers le haut pour dégager les équerres de la plaque murale, comme indiqué à l'étape 9 du manuel. Conservez l'aide d'une seconde personne pour les téléviseurs lourds.

Ce support est-il adapté aux téléviseurs incurvés ?

Oui, le support est compatible avec les téléviseurs incurvés grâce aux entretoises en plastique de différentes épaisseurs fournies. Elles permettent de compenser la courbure et d'assurer une fixation solide. Suivez les instructions pour choisir les entretoises adaptées.

MODE D'EMPLOI TE300SG Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 68 kg (150 lb). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Ce support Kanto n'est pas certifié par ou affilié à Video Electronics Standards Assoc (VESA). Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Trouvez des ressources sur les produits et l'installation en ligne

Wood stud wall Mur de montant en bois Pared de vigas de madera

Stud Finder Détecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall Mur en béton Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerle Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Assemble Wall Plate Assemblez la plaque murale Ensamble la placa de pared
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
6. Hang TV Attachez le téléviseur Cuelgue el televisor
7. Level TV Nivellez le téléviseur Nivelar el televisor
8. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
9. Remove TV Retirez le téléviseur Retire le televisor

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-H Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 I-K Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

AVERTISSEMENT N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire-fond (O) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (O). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

Attachez le téléviseur Cuelgue el televisor

7. Level TV

Nivellez le téléviseur Nivelar el televisor

7.1

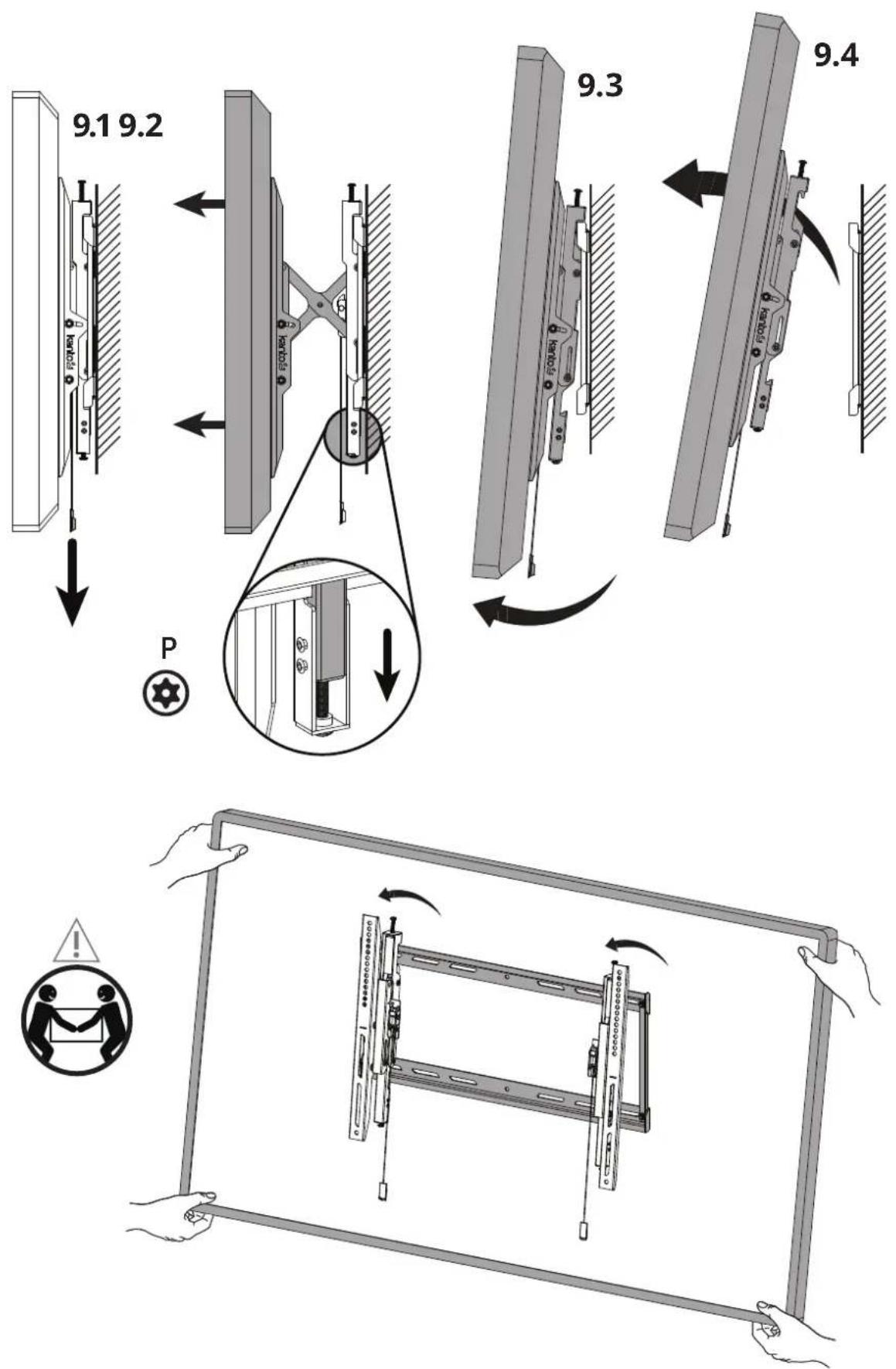

9. Remove TV Retirez le téléviseur Retire le televisor

kanto

kantoaudio.com

Kanto Audio kant audio

Kanto Solutions

Kanto Living

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
