PMX660 - Meuble TV Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural TV
Marque	Kanto
Modèle	PMX660
Charge maximale	125 lb (57 kg)
Compatibilité VESA	Standard (jusqu'à 600x400 mm)
Matériau	Acier robuste
Couleur	Noir (typique)
Garantie	Limitée 10 ans
Contenu de l'emballage	Supports TV, plaque murale, bras, vis, entretoises, couvercles
Type d'installation	Fixation murale (montants bois ou béton)
Inclinaison / Pivotement	Oui, avec réglage de tension des bras
Gestion des câbles	Intégrée (passage de câbles)
Outils nécessaires	Perceuse, forets, niveau, clé
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Pièces de remplacement disponibles sous garantie
Sécurité	Ne pas dépasser la charge maximale. Utiliser sur mur adapté.

FOIRE AUX QUESTIONS - PMX660 Kanto

Quel est le poids maximum supporté par le Kanto PMX660 ?

Le poids maximum supporté est de 125 lb (57 kg). Ne dépassez jamais cette limite pour éviter tout risque d'instabilité ou de blessure.

Le support est-il compatible avec tous les téléviseurs ?

Le support convient aux téléviseurs compatibles VESA standard. Vérifiez les dimensions de votre téléviseur (entraxe des trous) et utilisez les vis et entretoises fournies.

Quels types de murs sont recommandés pour l'installation ?

Le support est conçu pour une installation sur murs à montants en bois ou murs en béton/brique d'au moins 4 pouces d'épaisseur. Ne pas installer sur des murs en acier ou en blocs de béton sans consulter un professionnel.

Comment choisir les bonnes vis pour mon téléviseur ?

Utilisez le guide fourni (étapes 1.1 A-G) pour sélectionner les vis adaptées à la taille des trous de votre téléviseur. Si nécessaire, utilisez les entretoises pour les téléviseurs incurvés ou avec des saillies.

Puis-je incliner ou pivoter le téléviseur après installation ?

Oui, les bras articulés permettent un réglage de l'inclinaison et de la rotation. Utilisez l'option de réglage de tension des bras (étape 11) pour ajuster la résistance.

Comment gérer les câbles ?

Le support intègre un système de gestion des câbles (étape 12). Passez les câbles dans les chemins prévus pour un aspect propre et organisé.

Y a-t-il des précautions de sécurité à prendre ?

Assurez-vous que le mur supporte au moins 5 fois le poids total du téléviseur et du support. Serrez les vis sans excès. Ne montez pas le support sur des cloisons sèches sans montant.

Que faire si des pièces sont manquantes ou défectueuses ?

Contactez directement Kanto via les méthodes indiquées dans la notice. Ne pas utiliser le produit si des pièces sont manquantes ou endommagées.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Le support est-il garanti ?

Oui, Kanto offre une garantie limitée de 10 ans à l'acheteur initial contre tout défaut de matériau. Conservez la facture originale pour toute réclamation.

MODE D'EMPLOI PMX660 Kanto

Merci d'avoir choses Kanto

Lisez entierement ces instructions avant le montage et l'installation. Si vous ne comprendez pas ces instructions, ou vous ave des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installeréur qualifié. Assurez-vous qu'il n'y a pas de pieces défectueuses ou manquantes. N'utilise pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matérieliaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instability et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilise pas ce produit à autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'accier ou des murs en blocs de béton. Consultez un installeratur qualifié si vous n'êtes pas sur du type de mur que vous pourriez avoir.

tud Finder
eur de montant
ector de vigas

Wood Bit Forets a bois Broca para madera

Concrete wall

Mur en beton

Muro de concreto

Hammer Marteau Martillo

Masonry Bit

Forets de maconnerie Broca para mamposterie

Project Overview Le projet, en bref Descripción delprojecto

1. Select TV Screws and Spacers
   Choisissez les écrous et entreprises de téléviseur
   Selección tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entreprises pour téléviseurs irregulares Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets
   Attachez les équres de téléviseur
   Fije los soportes de televisor
4. Remove Covers Enlevez les couvercles Remueve las cubiertas
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placac de pared
6. Remove Arm Plate Screws
   Retirez les vis de la plaque de bras
   Retire los tornillos de la placal del brazo
7. Mount Arms Attachez les équcherres de téléviseur Fije los soportes de televisor

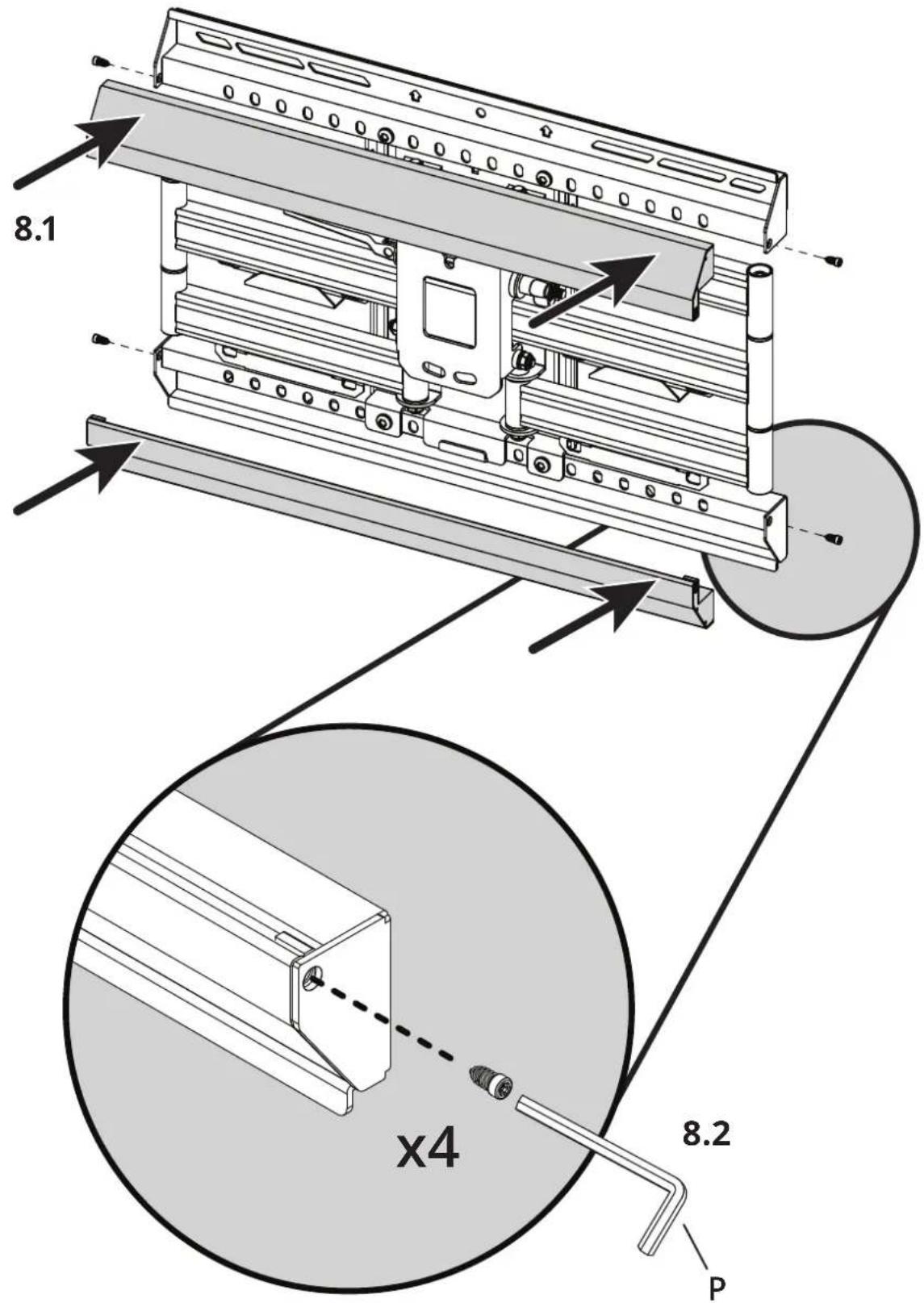

8. Install Covers
   Installes les couvercles
   Instale las cubiertas
9. Hang and Secure TV Attachez et securisez le téléviseur Cuelgue y asegure el televator
10. Level TV Nivellez le téléviseur Nivelar el televisor
11. Finalize Adjustments
    Finalisez les ajustements
    Finalice los ajustes
12. Manage Cables
    Gérez les câbles
    Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de proceedser à assembler.

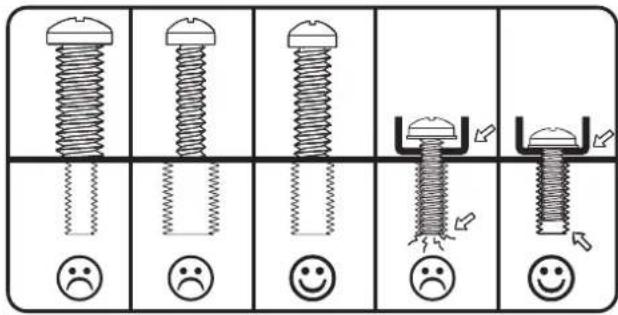

1. Select TV Screws and Spacers Choisissez les vis et les entreprises de téléviseur Selezione tornillos y espaciadores para el televisor

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de désirir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.1 A-G SeLECTIONTORNILLOS

1.2 H-J Choisissez les entreprises

Des entreprises en plastique sont aussi fournies en 3 épaisses différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possedent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entreprises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entreprises.

Les entreprises peuvent être utilisées pour creer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueiller un téléviseur incurve. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVENTISSEMENT / PRECAUCION

Ne posez pas la télévisueur sur son front. Utilisez un mur ou un support de télévisueur.

Utilisez les troux et les fentes qui convennent avec le modele VESA de votre téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préference personnelle.

Assure you que la surface porteuse supporte la limite de poids mentionnee dans les acertissements de precaution en bas de la page deux. Serrez les vis tire fond (N) jusqu'ce quela plaque murale soit bien fixee contre le mur. Ne serrez pas excessivement les vis tire fond (N). Chaque vis tire fond doit etre située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilise pas les ancrages de beton dans la cloison seche ou les murs a montants de bois.

PRECAUCION

Assurez you que le mur en béton ou en brique est d'au moins 4" d'épaissur. Assurez you que l'ancré est complètement ras avec la surface du beton, même s'il y a une autre couche de matériel, comme la cloison s'est. Si la cloison s'est plus de 5/8" d'épaissur, des tire-fonds personalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

Attachez les équres de téléviseur Fije los soportes de televisor

WARNING

Ne pas compenser l'ensemble de bras au-delà du montant en bois plus à l'extérieur.

PRECAUCION

Attachez les équres de téléviseur
Fije los soportes de televisor

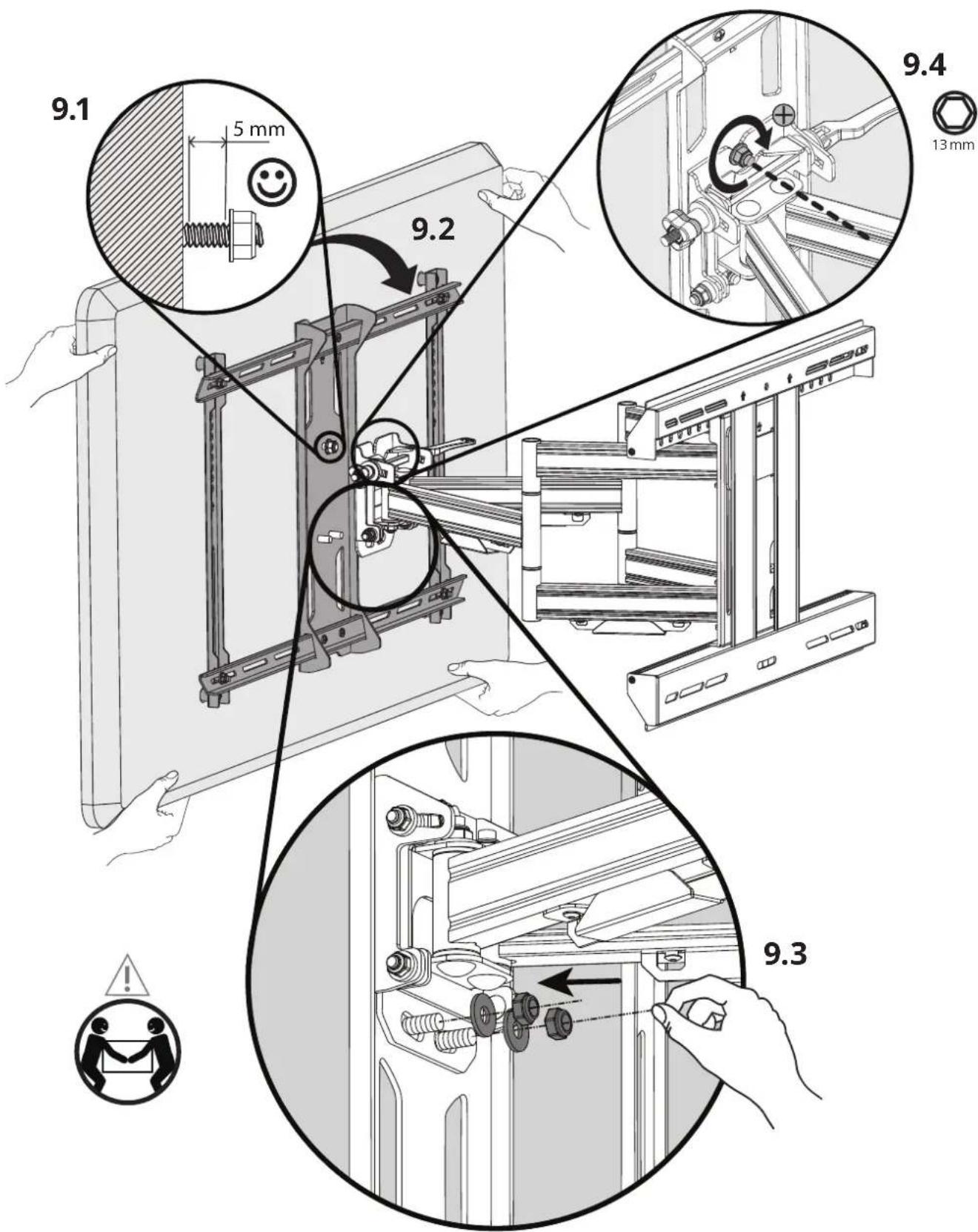

9. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

10. Level TV

Nivellez le téléviseur
Nivelar el televisor

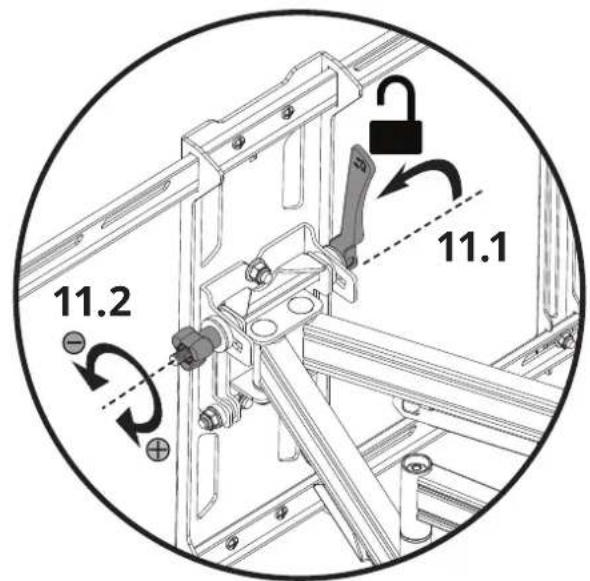

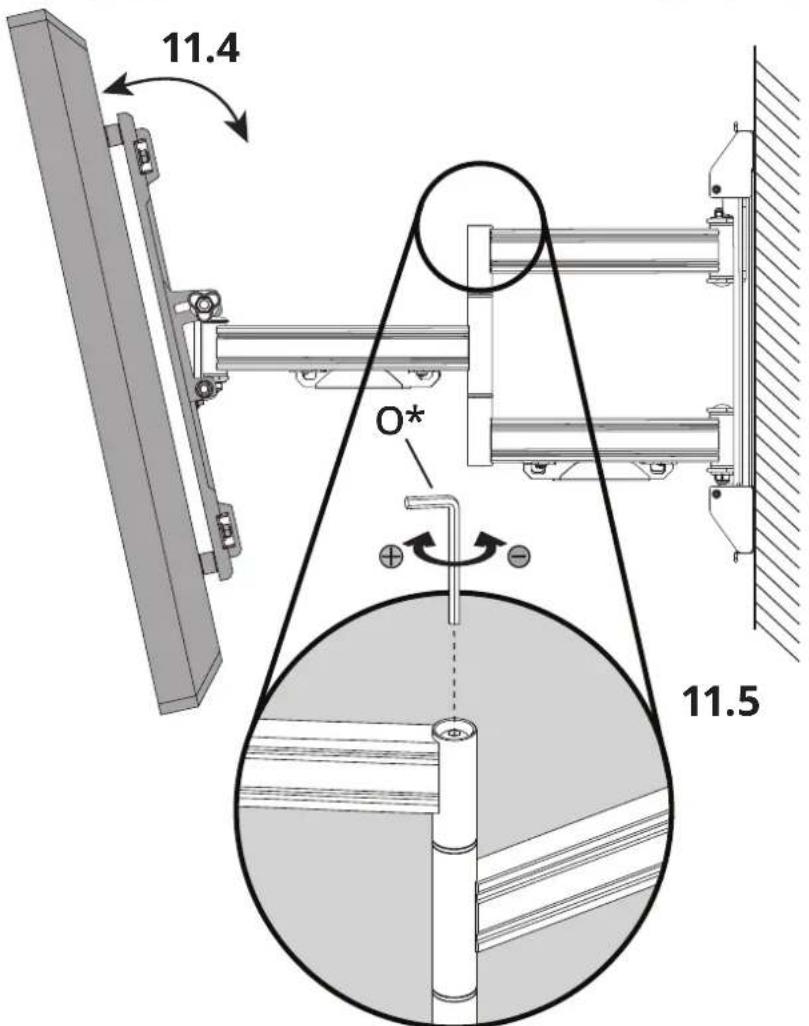

11. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

* Adjust Arm Tension (Optional)
Réglez la tension des bras (Optionnel)
Ajuste la tension de los brazos (Optional)

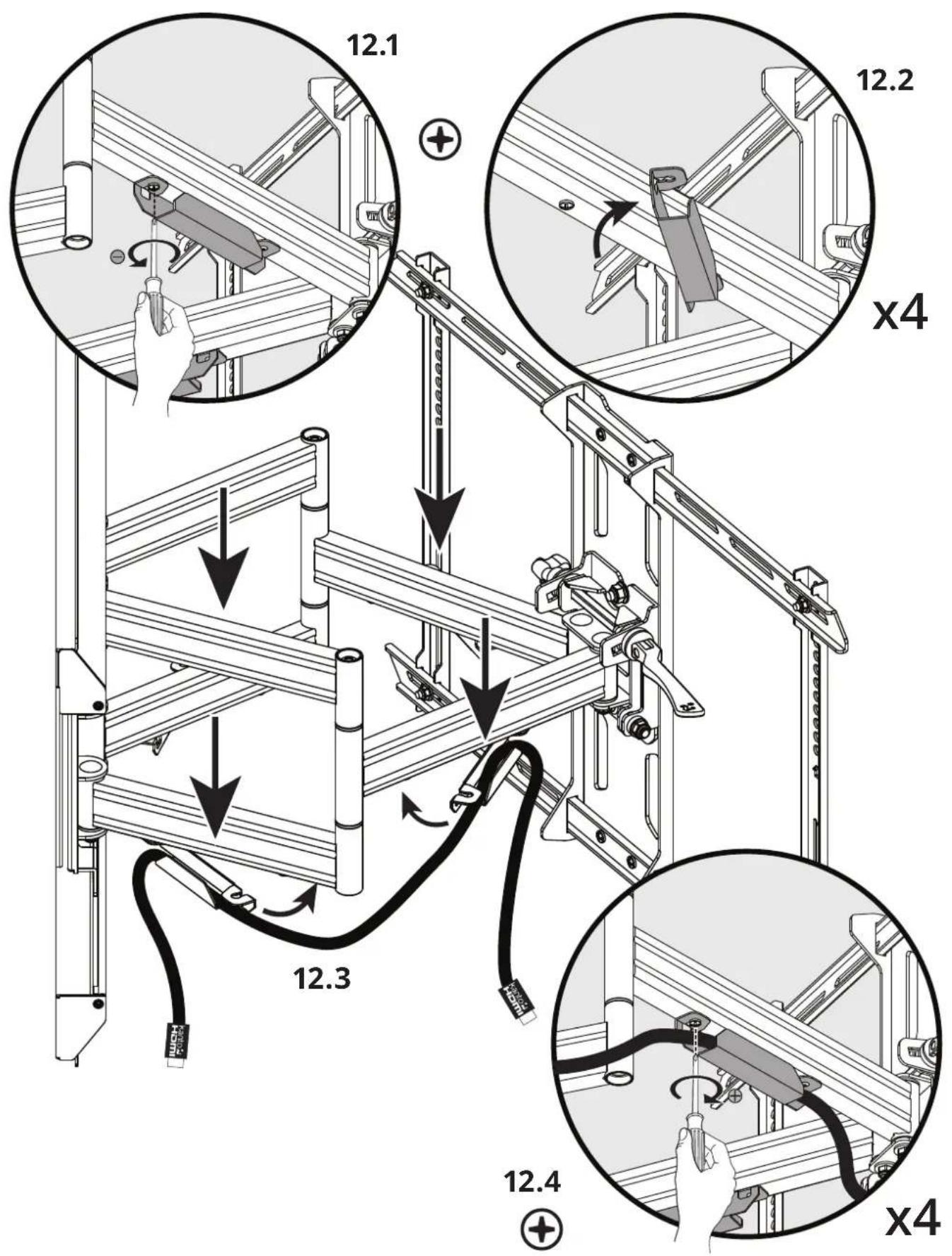

12. Manage Cables Gérez les câbles Organice los cables

S4 S6

H1 H2

@kantoaudio

@kantodesktop

@kantoliving

www.kantoaudio.com

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout defaulted materiel pendant toute la période de garantie limitée de 10 ans.

En cas de panne du matériel resultant de tels defaults et si Kanto en est informé avant 10 ans suivant la date d'envoi avec presentation de la facture originale délivrée par un revendeur/agree, Kanto s'engage, à sa discrétion, à fournir des pieces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Tout piece de remplacement ou tout apparil de substitution sera garantie pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront charges d'obtenir un numero d'autorisation de re�oit et de payer les frais de retour du produit a un entrepot de Kanto ou un centre agree. Si le materiel est couvert en vertu de la garantie enoncée precedemment, Kanto s'engage a fournir des pieces de remplacement ou substituer le materiel et a assume les frais d'envoi vers le client. Veillez a保守 I'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommendé d'assurer votre colis.

Les renseignements du manuel ont ete soigneusement controlés et sont considérés comme exacts. Kanto decline toutfois toute responsabilité pour toute erreur contene dans le manuel. Kanto ne pourra en aucun cas etre tenu responsable de tout dommage direct, indirect, special, accidentel ou consecutif resultant d'un defaut quelconque de I'equipement, meme si I'eventualite de tels dommages a eteprevenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualite marchande et d'adquation a un usage particulier, toutes expressement exclues.
