Type de produit	Support mural pour téléviseur
Marque	Kanto
Modèle	PMX700
Catégorie	Meuble TV (support mural)
Capacité de charge maximale	150 lb (68 kg)
Compatibilité VESA	Jusqu'à 600x400 mm (selon les trous)
Matériau	Acier
Couleur	Noir
Type de montage	Sur montant bois ou mur béton/brique
Inclinaison	Oui, réglable
Rotation	Oui, pivotement
Nivellement	Oui, après installation
Gestion des câbles	Oui, intégrée
Garantie	10 ans limitée
Outils nécessaires	Détecteur de montants, perceuse, niveau, clé
Épaisseur de mur recommandée	Béton/brique ≥ 4 po (10 cm)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge max ; vérifier le mur
Pièces détachées	Contacter Kanto pour les pièces manquantes

FOIRE AUX QUESTIONS - PMX700 Kanto

Quel est le poids maximal que peut supporter le support PMX700 ?

Le poids maximal supporté est de 150 lb (68 kg). Ne jamais dépasser cette limite pour éviter tout risque de chute et de blessure.

Quels types de murs conviennent pour l'installation ?

Le support est conçu pour une installation sur des montants en bois ou des murs en béton/brique d'au moins 4 po d'épaisseur. Il ne doit pas être monté sur des cloisons sèches seules ou des murs à montants d'acier.

Quelle est la compatibilité VESA du support ?

Le support est compatible avec la plupart des téléviseurs VESA, jusqu'à 600x400 mm. Utilisez les vis et entretoises fournies pour adapter votre téléviseur.

Le support permet-il d'incliner ou de pivoter le téléviseur ?

Oui, le PMX700 offre une inclinaison et une rotation réglables pour un angle de vision optimal. Le nivellement est également possible après installation.

Comment choisir les bonnes vis pour mon téléviseur ?

Référez-vous au guide fourni : mesurez la profondeur des trous de montage et la courbure éventuelle. Utilisez les entretoises si nécessaire pour éviter d'endommager le téléviseur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une perceuse, d'un niveau à bulle, d'une clé (souvent Allen), de forets adaptés (bois ou béton) et d'un marteau.

Que faire en cas de pièces manquantes ou défectueuses ?

Contactez le service client Kanto via les coordonnées fournies dans la notice. Ils vous enverront les pièces de remplacement. Ne pas utiliser de pièces défectueuses.

Le support est-il garanti ?

Oui, Kanto offre une garantie limitée de 10 ans à l'acheteur initial contre tout défaut de matériau. Conservez la facture originale.

Puis-je installer le support sur un mur en placoplâtre (drywall) ?

Non, le support doit être fixé sur des montants en bois ou un mur en béton/brique. L'installation sur placoplâtre seule n'est pas sécuritaire.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Vérifiez périodiquement la fixation et resserrez si nécessaire.

MODE D'EMPLOI PMX700 Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrect, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

Attention

Le poids de chargement maximal est de 150 lb (68 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec des produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Regarder la vidéo d'installation en ligne à:

Stud Finder décteur de montant déctector de vigas

Forets à bois

Concrete wall

Mur en béton

Marteau

Forets de maçonnerie

1. Choisissez les écrous et entretoises de téléviseur
2. Choisissez les entretoises pour téléviseurs irrégulières
3. Attachez les équerres de téléviseur

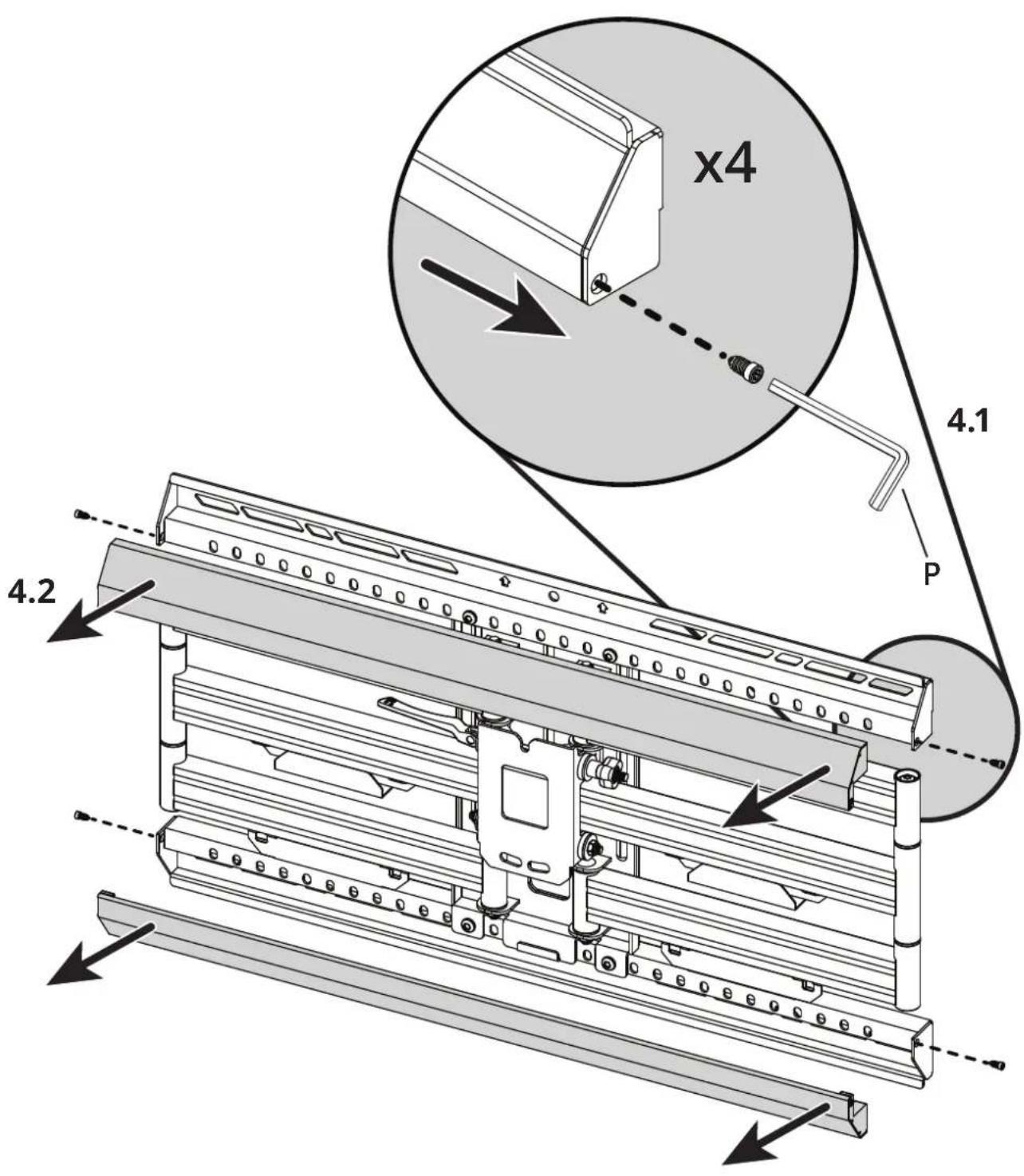

4. Enlevez les couvercles
5. Montez l'ensemble de plaque murale
6. Nivellez le téléviseur
7. Attachez les équerres de téléviseur

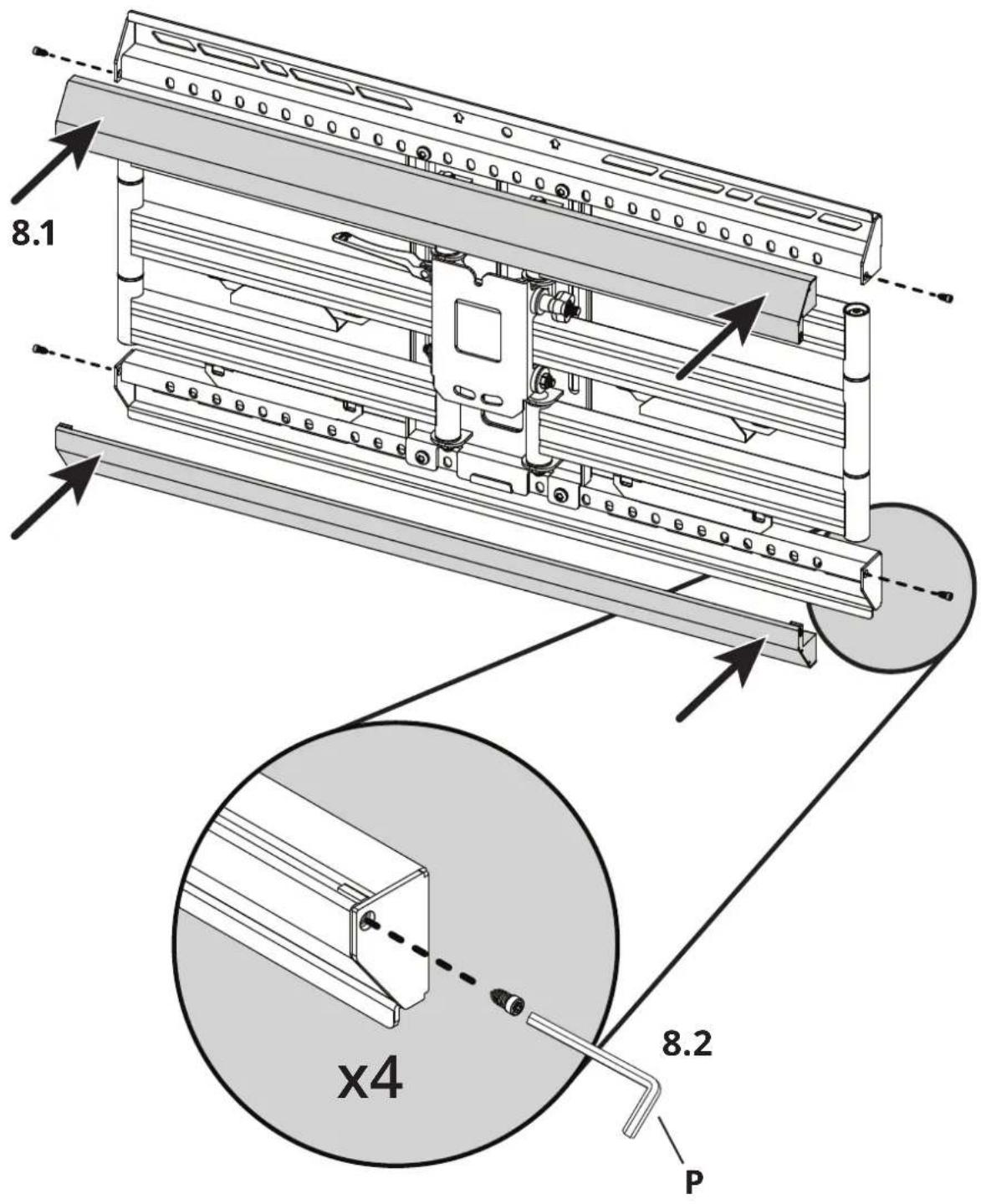

8. Installez les couvercles
9. Attachez et sécurisez le téléviseur

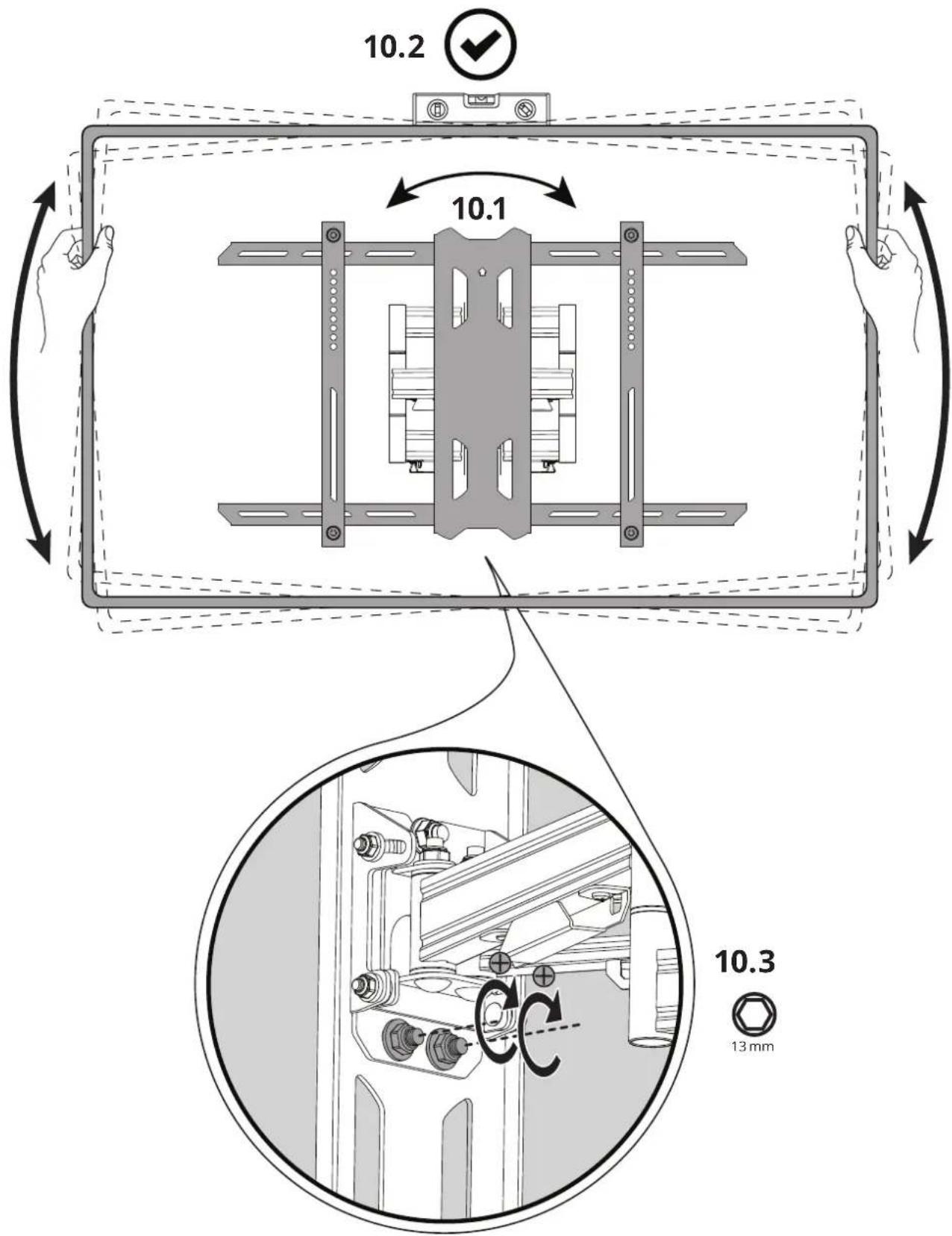

10. Nivellez le téléviseur
11. Finalisez les ajustements
12. Gérez les câbles

IMPORTANT!: Veuillez lire ce document avant de procéder à assembler.

1.1 A-g choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera à choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le reste des vis ne sera pas utilisé.

1.2 H-j choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différentes pour permettre l'utilisation de ce support avec des téléviseurs incurvés, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attachez les équerres de téléviseur

AVERTISSEMENT

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur.

Attachez les équerres de téléviseur

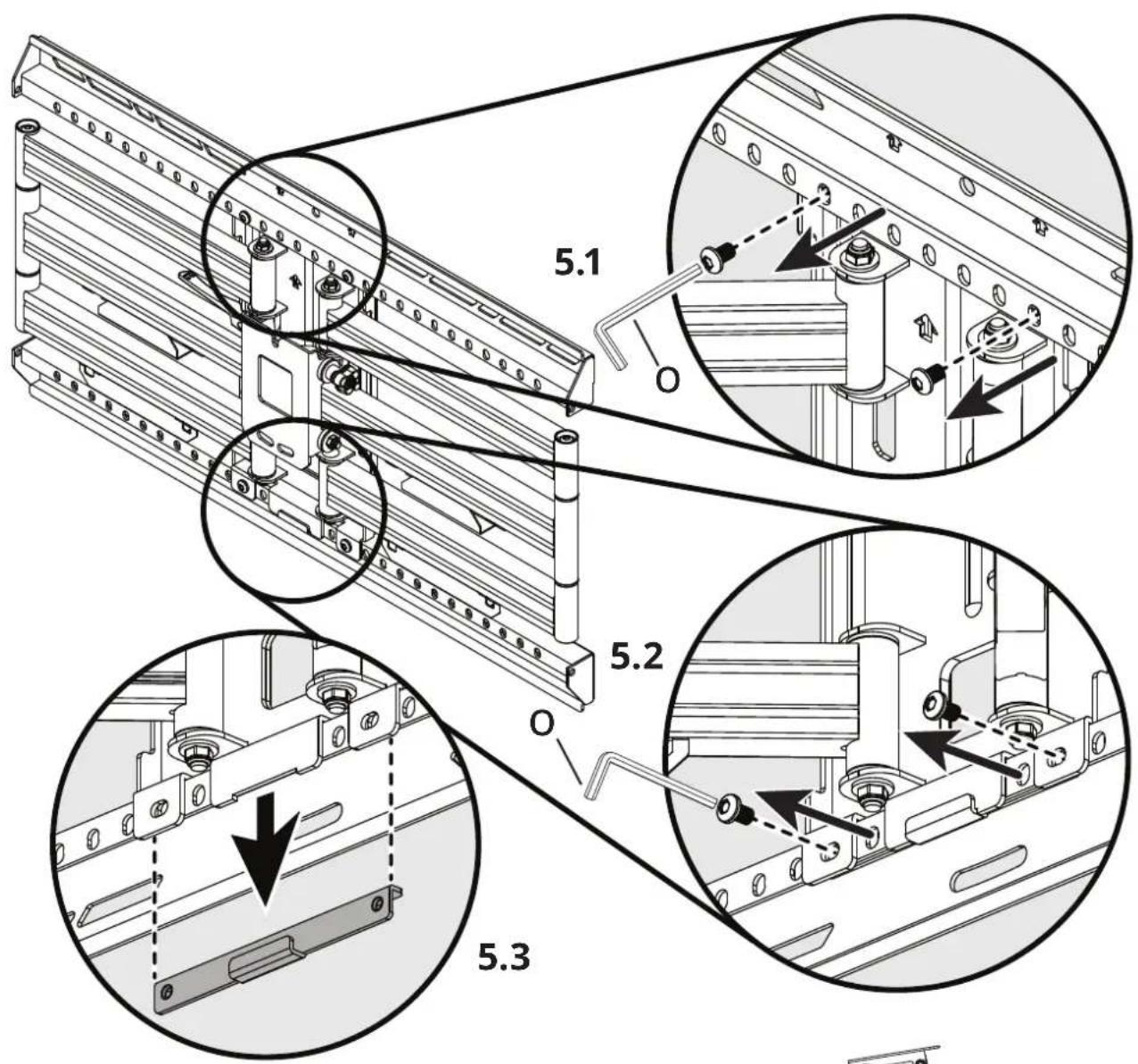

5.1 5.2 5.3

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

sèche ou les murs à montants de bois.

No use anclajes de

concret en panneaux

de plâtre, plaque roche

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond (N) jusqu'à ce que la plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire-fond (N). Chaque vis tire-fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et la préférence personnelle.

WARNING Do not use concrete anchors in drywall or wood stud walls. AVERTISSEMENT N'utilisez pas les ancrages de béton dans la cloison sèche ou les murs à montants de bois. PRECAUCIÓN No use anclajes de concreto en panels de yeso, tabla roca omuros de madera.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

WARNING

Ne pas compenser l'ensemble de bras au-delà du montant en bois plus à l'extérieur.

PRECAUCIÓN

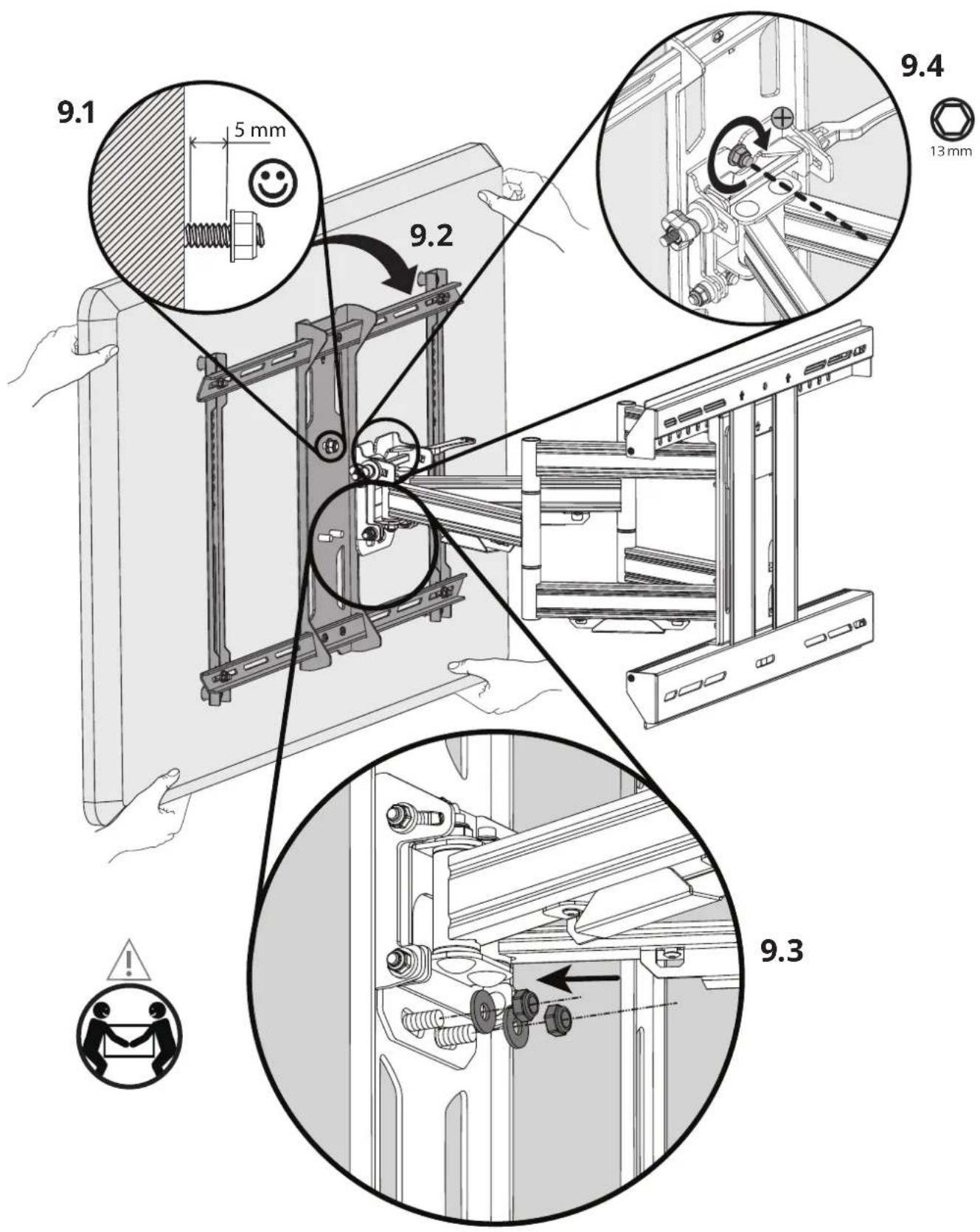

Attachez les équerres de téléviseur Fije los soportes de televisor

9.1 5 mm 9.2 9.4 13 mm 9.3

Nivellez le téléviseur

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 10 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 10 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenue. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
