Caractéristiques techniques	Autoradio CD/MP3 avec port USB et entrée auxiliaire
Puissance de sortie	4 x 50 Watts
Formats audio pris en charge	MP3, WMA, WAV
Compatibilité Bluetooth	Non
Affichage	Écran LCD avec rétroéclairage
Utilisation	Lecture de CD, fichiers audio via USB ou entrée auxiliaire
Réglages audio	Égaliseur 5 bandes, réglage de la balance et du fader
Maintenance et réparation	Nettoyer régulièrement le lecteur CD, vérifier les connexions
Sécurité	Protection contre le vol avec panneau amovible
Informations générales	Dimensions : 178 x 50 x 160 mm, poids : 1,2 kg

FOIRE AUX QUESTIONS - DEH-S120UBB PIONEER

Comment puis-je connecter mon smartphone à l'autoradio PIONEER DEH-S120UBB ?

Vous pouvez connecter votre smartphone via un câble USB ou en utilisant Bluetooth si votre modèle prend en charge cette fonctionnalité. Assurez-vous que Bluetooth est activé sur votre téléphone.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez que l'autoradio est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que les connexions sont bien faites. Si le problème persiste, consultez un professionnel.

Comment réinitialiser l'autoradio PIONEER DEH-S120UBB ?

Pour réinitialiser l'autoradio, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant quelques secondes.

Comment régler l'égaliseur de l'autoradio ?

Accédez au menu audio de l'autoradio, puis sélectionnez l'option 'Égaliseur'. Vous pourrez ajuster les différents paramètres pour personnaliser le son selon vos préférences.

L'autoradio ne lit pas les fichiers audio de ma clé USB, que faire ?

Vérifiez que la clé USB est formatée en FAT32 ou exFAT et que les fichiers audio sont dans un format compatible comme MP3 ou WAV. Essayez également de brancher une autre clé USB pour tester.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site officiel de Pioneer pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le logiciel de votre autoradio.

Puis-je écouter la radio FM avec l'autoradio PIONEER DEH-S120UBB ?

Oui, l'autoradio est équipé d'un tuner FM intégré. Vous pouvez rechercher et mémoriser des stations en utilisant les boutons de recherche sur le panneau avant.

Comment régler l'heure sur l'autoradio ?

Pour régler l'heure, accédez au menu 'Réglages', puis sélectionnez 'Date et Heure'. Vous pourrez ajuster l'heure et la date à partir de là.

Mon autoradio ne capte pas bien la radio, que faire ?

Assurez-vous que l'antenne est correctement branchée et qu'elle n'est pas endommagée. Vous pouvez également essayer de déplacer le véhicule pour voir si la réception s'améliore.

Comment activer le mode de lecture aléatoire ?

Appuyez sur le bouton 'Shuffle' sur le panneau avant ou dans le menu de lecture pour activer le mode aléatoire lors de la lecture de vos fichiers audio.

MODE D'EMPLOI DEH-S120UBB PIONEER

Informations complémentaires.... 20

A propos de ce mode d'emploi :

- Parmi les instructions suivantes, les clés USB ou les lecteurs audio USB sont collectivement désignés sous le nom de « périphérique USB ».

Fonctionnement de base

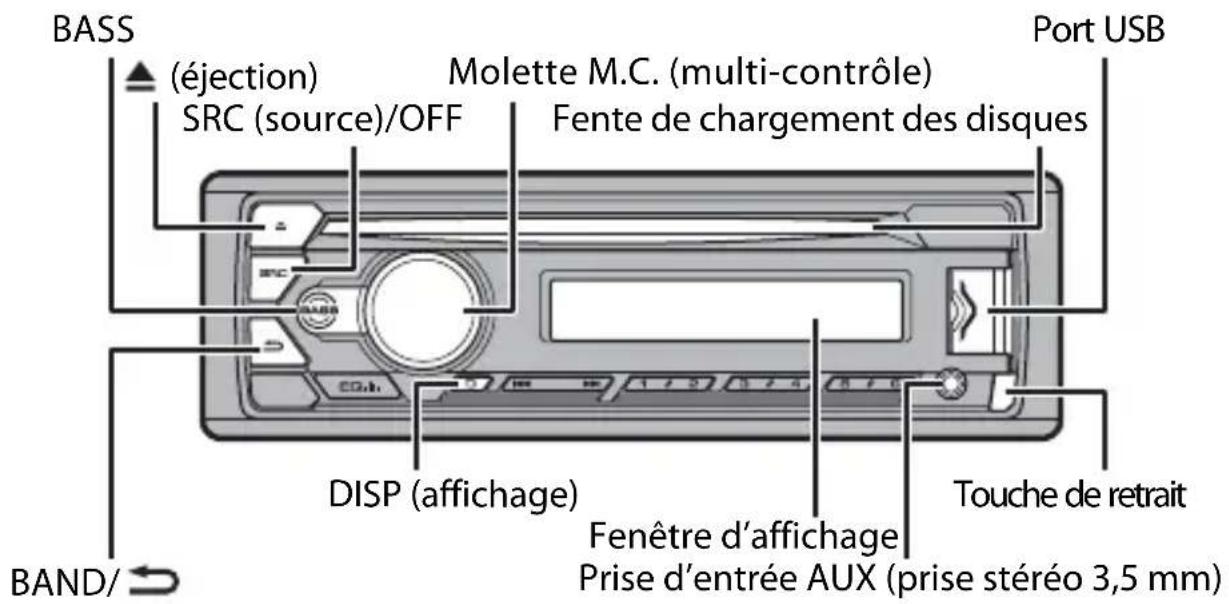

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

BASS (ejection) SRC (source)/OFF Molette M.C. (multi-contrôle) Fente de chargement des disques Port USB DISP (affichage) Touche de retrait Fenêtre d'affichage Prise d'entrée AUX (prise stéréo 3,5 mm) BAND/

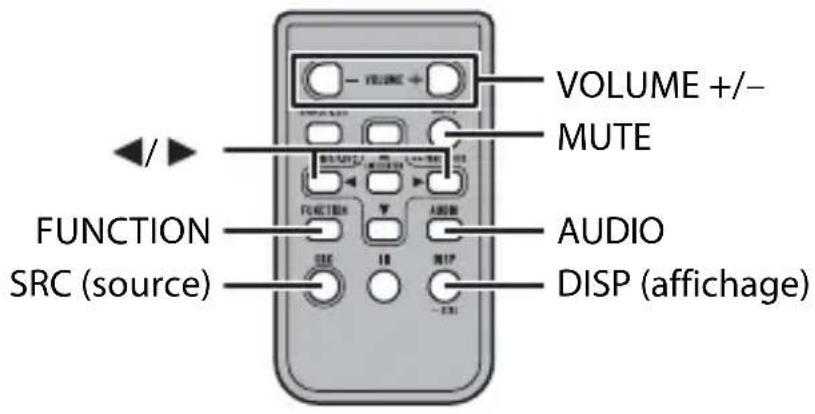

Télé co mmande

REMARQUE

La télécommande est fournie uniquement pour le modèle DEH-S121UB/S121UBG.

Opérations fréquemment utilisées

Objectif	Opération
	Unité principale Télécommande
Mettre l’appareil sous tension*	Appuyez sur SRC/OFF pour mettre l’appareil sous tension. Appuyez longuement sur SRC/OFF pour mettre l’appareil hors tension.	Appuyez sur SRC pour mettre l’appareil sous tension. Appuyez longuement sur SRC pour mettre l’appareil hors tension.
Régler le volume	Tournez la molette M.C..	Appuyez sur VOLUME + ou -. Appuyez sur MUTE pour couper le son de l’appareil. Appuyez à nouveau sur MUTE ou appuyez sur VOLUME + ou - pour rétablir le son.
Sélectionner une source Appuyez plusieurs fois sur SRC/OFF.		Appuyez plusieurs fois sur SRC.
Modifier les informations d’affichage	Appuyez plusieurs fois sur DISP.	Appuyez plusieurs fois sur DISP.
Revenir à l’affichage/la liste précédent(e)	Appuyez sur BAND/ Appuyez sur / pour sélectionner le dossier suivant/précédent.
Revenir à l’affichage normal à partir du menu	Appuyez longuement sur BAND/	-
Augmentez le niveau des basses	Appuyez sur BASS. • Vous pouvez sélectionner le niveau des basse dans [BASS BOOST] (page 17).	-

* Si le fil bleu/blanc de l'appareil est relié à la borne de commande du relais d'antenne automatique du véhicule, l'antenne se déploie lorsque la source de cet appareil est mise en service. Pour rétracter l'antenne, mettez la source hors service.

Indication de l'affichage

Indication Description
Apparaît lorsqu'il existe un niveau inférieur de menu ou de dossier.
	Apparaît lorsque vous appuyez longuement sur le bouton BASS.
LOC Apparaît lorsque la fonction d'accord sur une station locale est en service (page 15).
TP Apparaît lorsqu'un programme d'informations routières est capté.
TA Apparaît lorsque la fonction TA (informations routières) est activée (page 15).
S.Rtrv	Apparaît lorsque le sound retriever (correcteur de son compressé) est en service (page 16).
	Apparaît lorsque la lecture aléatoire est en service.
	Apparaît lorsque la lecture répétée est en service.

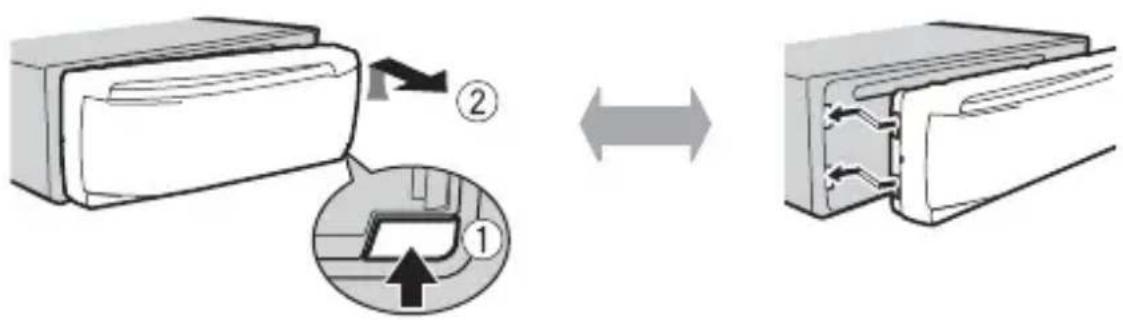

Retrait de la face avant

Retirez la face avant pour empêcher tout vol. Débranchez tous les câbles et les périphériques branchés à la face avant et mettez l'appareil hors tension avant de le retirer.

Retirer Fixer

• Évitez de soumettre la face avant à des chocs excessifs.
• Tenez la face avant à l'abri du soleil et des températures élevées.
• Stockez toujours la face avant détachée, dans un étui de protection ou un sac.

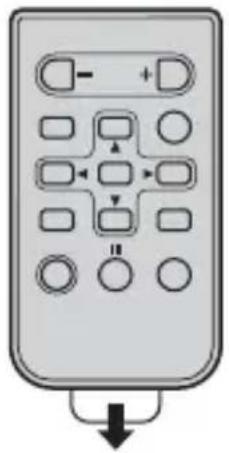

Préparation de la télécommande

Retirez la feuille isolante avant utilisation.


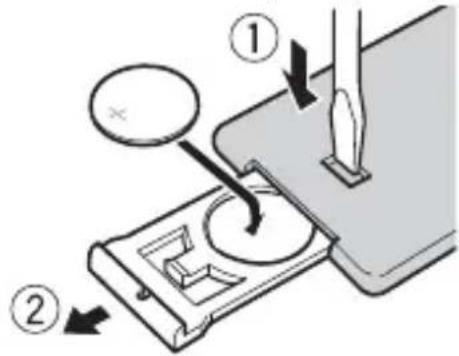

Comment remplacer la pile

Insérez la pile CR2025 (3 V) en orientant correctement les pôles plus (+) et moins (-).

ATTENTION

(Marquage pour les équipements)

(Exemples de marquage pour les batteries)

Information à destination des utilisateurs sur la collecte et l'élimination des équipements et batteries usagés

Ces symboles qui figurent sur les produits, les emballages et/ou les documents d'accompagnement signifient que les équipements électriques et électroniques et batteries usagés ne doivent pas être jetés avec les déchets ménagers et font l'objet d'une collecte sélective.

Pour assurer l'enlèvement et le traitement appropriés des produits et batteries usagés, merci de les retourner dans les points de collecte sélective habilités conform ment à la législation locale en vigueur.

En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l'environnement qui pourraient résulter d'une mauvaise gestion des déchets.

Pour plus d'information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.

Ces symboles ne sont valables que dans les pays de l'Union Européenne.

Pour les pays n'appartenant pas à l'Union Européenne :

Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d'élimination appropriées.

• N'ingérez pas la pile, il existe un risque de brûlures chimiques.
  (La télécommande fournie) Ce produit contient une pile bouton. Si la pile bouton est avalée, cela peut entraîner de graves brûlures internes en seulement 2 heures et conduire au décès.
  Tenez les piles neuves et usées hors de portée des enfants.
  Si le logement de la pile se ferme mal, arrêtez d'utiliser le produit et tenez-le éloigné des enfants.
  Si vous pensez que des piles ont pu être avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

- Les batteries (bloc batterie ou batteries installés) ne doivent pas être exposées à une chaleur excessive comme la lumière directe du soleil, du feu ou similaire.

PRÉCAUTION

• Il existe un risque d'explosion si la batterie n'est pas correctement remplacée. Remplacez-la uniquement par une batterie du même type ou de type équivalent.
• Ne manipulez et ne stockez pas la pile avec des outils ou des objets métalliques.
• Si la pile fuit, retirez-la et essuyez complètement la télécommande. Insérez ensuite une nouvelle pile.

Important

• Ne stockez pas la télécommande à des températures élevées ou en plein soleil.
• Ne laissez pas la télécommande tomber au sol, où elle pourrait rester coincée sous la pédale de frein ou d'accélérateur.

Menu de configuration

Lorsque vous mettez le contact sur ON après avoir installé l'appareil, [SET UP :YES] s'affiche.

1 Appuyez sur la molette M.C..

Si vous n'utilisez pas l'appareil dans les 30 secondes qui suivent, le menu de configuration disparaît. Si vous préférez ne pas effectuer la configuration pour l'instant, tournez la molette M.C. pour sélectionner [NO], puis appuyez pour valider.

2 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider. Pour passer à l'option de menu suivante, vous devez valider votre sélection.

Élément de menu Description
LANGUAGE Sélectionnez [ENG] (anglais), [PYC] (russe), [TUR] (turc)	z la langue d'affichage des informations textuelles à partir d'un fichier audio compressé.
CLOCK SET Réglez l'horloge.
FM STEP [100], [50]	Sélectionnez l'incrément d'accord FM à partir de 100 kHz ou de 50 kHz.

3[QUIT :YES] apparaît lorsque tous les réglages sont terminés.

Pour revenir au premier élément du menu de configuration, tournez la molette M.C. pour sélectionner [QUIT :NO], puis appuyez pour valider.

4 Appuyez sur la molette M.C. pour valider les réglages.

REMARQUES

- Vous pouvez annuler le réglage du menu en appuyant sur SRC/OFF.

- Ces paramètres peuvent être ajustés à tout moment à partir des réglages SYSTEM (page 18) et des réglages INITIAL (page 8).

Annulation de l'affichage de démonstration (DEMO OFF)

1 Appuyez sur la molette M.C. pour afficher le menu principal.
2 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner [DEMO OFF], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner [YES], puis appuyez pour valider.

Réglages INITIAL

1 Appuyez longuement sur SRC/OFF jusqu'à ce que l'appareil se mette hors tension.
2 Appuyez longuement sur SRC/OFF pour afficher le menu principal.
3 Tournez la molette M.C. pour sélectionner [INITIAL], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner une option, puis appuyez pour valider.

REMARQUE

Les options varient selon les appareils.

Élément de menu Description
FM STEP[100], [50]	Sélectionnez l'incrément d'accord FM à partir de 100 kHz ou de 50 kHz.
SP-P/O MODE À sélection[REAR/SUB.W]	nner lorsqu'un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrière et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA.
[SUB.W/SUB.W] À sélectionner lorsqu'un haut-parleur d'extrêmes graves passif est directement relié aux fils de sortie du haut-parleur arrière et qu'un haut-parleur d'extrêmes graves est branché à la sortie RCA.
[REAR/REAR] À sélectionner lorsque des haut-parleurs à gamme étendue sont reliés aux fils de sortie du haut-parleur arrière et à la sortie RCA. Si un haut-parleur à gamme étendue est relié aux fils de sortie du haut-parleur arrière et que la sortie RCA n'est pas utilisée, vous pouvez sélectionner [REAR/SUB.W] ou [REAR/REAR].
S/W UPDATE À sélectionner pour valider les dernières informations relatives [SYSTEM INFO]	au système de l’appareil.
[SYSTEM UPDATE] À sélectionner pour effectuer la dernière mise à jour des logiciels de l’appareil et réinitialiser ses réglages. Pour obtenir de plus amples informations sur les derniers logiciels et mises à jour, veuillez vous rendre sur notre site Web.
SYSTEM RESET Sélectionnez [YES] pour réinitialiser les réglages de l’appareil. [YES], [NO]	L’appareil redémarre automatiquement.(Certains réglages sont conservés même après la réinitialisation de l’appareil.)

Radio

Les fréquences du syntoniseur de cet appareil sont destinées à une utilisation en Europe de l'Ouest, Asie, Moyen-Orient, Afrique et Océanie. Son utilisation dans d'autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (Radio Data System) n'est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.

Réception des stations présélectionnées

1 Appuyez sur SRC/OFF pour sélectionner [RADIO].
2 Appuyez sur BAND/ ⇌ pour sélectionner la bande [FM1], [FM2], [FM3], [MW] ou [LW].
3 Appuyez sur l'une des touches numériques (1/ ∧ à 6/ ⇌).

CONSEIL

Les touches / peuvent également servir à sélectionner une station préréglée lorsque [SEEK] est réglé sur [PCH] dans les réglages FUNCTION (page 16).

Mémoire des meilleures stations (BSM)

Les six stations les plus puissantes sont mémorisées sur les touches numériques (1/∧ à 6/⇔) .

1 Après avoir sélectionné la bande, appuyez sur la molette M.C. pour afficher le menu principal.

2 Tournez la molette M.C. pour sélectionner [FUNCTION], puis appuyez pour valider.
3 Tournez la molette M.C. pour sélectionner [BSM], puis appuyez pour valider.

Pour rechercher une station manuellement

1 Après avoir sélectionné la bande, appuyez sur / pour sélectionner une station.

Appuyez longuement sur l'après relâchez pour rechercher une station disponible. Le balayage s'arrête lorsque l'appareil capte une station. Pour annuler l'accord par recherche, appuyez sur l'après relâchez

REMARQUE

[SEEK] doit être réglé sur [MAN] dans les réglages FUNCTION (page 16).

Pour mémoriser des stations manuellement

1 Lorsque vous captez la station que vous souhaitez mémoriser, appuyez longuement sur l'une des touches numériques (1/∧ à 6/⇌) jusqu'à ce qu'elle cesse de clignoter.

Utilisation des fonctions PTY

L'appareil recherche une station diffusant des informations PTY (type de programme).

1 Appuyez longuement sur BASS pendant la réception FM.
2 Tournez la molette M.C. pour sélectionner le type de programme [NEWS/INFO], [POPULAR], [CLASSICS] ou [OTHERS].
3 Appuyez sur la molette M.C..
L'appareil continue à rechercher une station. Lorsqu'il en trouve une, son nom de service de programme s'affiche.

REMARQUES

• Pour annuler la recherche, appuyez sur la molette M.C..
• Le programme de certaines stations peut différer de celui qu'indique le PTY transmis.
• Si aucune station ne diffuse le type de programme que vous recherchez, [NOT FOUND] s'affiche pendant environ deux secondes, puis le syntoniseur revient à la station de départ.

Lecture

Débranchez le casque ou les écouteurs du périphérique avant de raccorder ce dernier à l'appareil.

CD

1 Insérez un disque dans la fente de chargement des disques en orientant l'étiquette vers le haut.

Pour éjecter un disque, arrêtez d'abord la lecture avant d'appuyer sur ▲

Périphériques USB (y compris Android™)

1 Ouvrez le cache du port USB.
2 Raccordez le périphérique USB à l'aide d'un câble approprié.

REMARQUE

Pour basculer automatiquement sur une source [USB] lorsqu'un périphérique USB est connecté à l'appareil, réglez [USB AUTO] sur [ON] dans les paramètres SYSTEM (page 19).

PRÉCAUTION

Utilisez un câble USB (vendu séparément) pour raccorder le périphérique USB, car tout périphérique raccordé directement à l'appareil dépassant ce dernier pourrait être dangereux.

Avant de retirer le périphérique, arrêtez la lecture.

Connexions AOA

Pour plus de détails sur la connexion AOA, voir page 13.

Connexion MTP

Il est possible de connecter un périphérique Android utilisant le système d'exploitation Android 4.0 ou la plupart des versions supérieures via MTP, à l'aide du câble fourni avec le périphérique. Toutefois, selon le périphérique connecté, la version du système d'exploitation et les numéros des fichiers qu'il contient, il se peut que la lecture de fichiers audio / morceaux soit impossible via MTP. Notez que la connexion MTP n'est pas compatible avec les formats de fichiers WAV et FLAC.

REMARQUE

Si vous utilisez une connexion MTP, vous devez régler [ANDROID WIRED] sur [MEMORY] dans les paramètres SYSTEM (page 18).

AUX

1 Insérez la mini-fiche stéréo dans la prise d'entrée AUX.

2 Appuyez sur SRC/OFF pour sélectionner la source [AUX].

REMARQUE

Si [AUX] est réglé sur [OFF] dans les réglages SYSTEM, il est impossible de sélectionner [AUX] en tant que source (page 18).

Opérations

Vous pouvez procéder à différents ajustements dans les réglages FUNCTION (page 15). Notez que les opérations suivantes ne fonctionnent pas pour un périphérique AUX. Pour utiliser un périphérique AUX, utilisez le périphérique proprement dit.

*1 Fichiers d'audio compressé uniquement
*2 Si vous utilisez la fonction avance ou retour rapide au moment de la lecture d'un fichier VBR, la durée de lecture peut ne pas être correcte.

Objectif Opération
Sélectionner un dossier*1	Appuyez sur 1/ ∧ ou 2/ √ .
Sélectionner une piste/un morceau Appuyez	sur ou . |◀◀ ▶▶|
Avance ou retour rapide*2 Appuyez longuement sur ou . |◀◀ ▶▶|
Rechercher un fichier dans une liste	1 Appuyez longuement sur BASS pour afficher la liste.2 Tournez la molette M.C. pour sélectionner la catégorie ou le nom de fichier (dossier) de votre choix, puis appuyez pour valider.3 Tournez la molette M.C. pour sélectionner le fichier de votre choix, puis appuyez pour valider.La lecture commence.
Afficher une liste de fichiers dans la catégorie/le dossier sélectionné(e)*1	Appuyez sur la molette M.C. lorsqu'une catégorie/un dossier est sélectionné(e).
Lire un morceau de la catégorie/du dossier sélectionné(e)*1	Appuyez longuement sur la molette M.C. lorsqu'une catégorie/un dossier est sélectionné(e).
Lecture répétée Appuyez sur 6/ .	↔
Lecture aléatoire Appuyez sur 5/ .	××
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Sound retriever (correcteur de son compressé)*1	Appuyez sur 3/S.Rtrv.[1] : efficace pour les taux de compression faibles[2] : efficace pour les taux de compression élevés
Retour au dossier racine (CD/USB uniquement)*1	Appuyez longuement sur 1/ ∧.
Commutation entre les modes audio compressé et CD-DA (CD uniquement)	Appuyez surBAND/ ⇌.
Changer de lecteur sur le périphérique USB (périphériques prenant en charge le protocole de classe de périphérique de stockage de masse USB uniquement)	Appuyez surBAND/ ⇌.

Utilisation de Pioneer ARC APP

Vous pouvez faire fonctionner l'appareil à partir de Pioneer ARC APP installé sur un périphérique Android. Dans certains cas, vous pouvez commander des aspects de l'application, par exemple, la sélection de la source, la mise en pause, etc. à l'aide de l'appareil.

Pour plus de détails sur les opérations disponibles sur l'application, consultez la section d'aide de l'application.

ATTENTION

N'essayez pas d'utiliser l'application tout en conduisant. Veillez à quitter la route et à garer votre véhicule en lieu sûr avant d'essayer d'utiliser les commandes de l'application.

Pour les utilisateurs de périphérique Android

Cette fonction est compatible avec un téléphone sur lequel est installée la version Android 4.1 jusqu'à la version 7.1.2, et prend également en charge le système d'exploitation 2.0 AOA (Android Open Accessory). Toutefois, la compatibilité dépend du smartphone.

Vous pouvez télécharger Pioneer ARC APP sur Google Play™.

REMARQUE

Certains périphériques Android connectés via AOA 2.0 risquent de ne pas fonctionner correctement ou d'émettre des sons en raison de leur conception logicielle propre, indépendamment de la version du système d'exploitation.

Connectez-vous à Pioneer ARC APP

1 Appuyez sur la molette M.C. pour afficher le menu principal.
2 Tournez la molette M.C. pour sélectionner [SYSTEM], puis appuyez pour valider.

3 Tournez la molette M.C. pour sélectionner [ANDROID WIRED], puis appuyez pour valider.
4 Tournez la molette M.C. pour sélectionner [APP CONTROL], puis appuyez pour valider.
5 Tournez la molette M.C. pour sélectionner [P.APP AUTO ON], puis appuyez pour valider.
6 Tournez la molette M.C. pour sélectionner [ON], puis appuyez pour valider.
7 Connectez cet appareil au périphérique Android via USB.

Pioneer ARC APP sur le périphérique démarre automatiquement.

REMARQUE

Si Pioneer ARC APP n'a pas encore été installée sur votre appareil Android, un message vous invitant à l'installer apparaîtra sur votre appareil Android. Sélectionnez [OFF] dans [P.APP AUTO ON] pour effacer le message (page 19).

Écoute de musique sur Android

1 Appuyez sur SRC/OFF pour sélectionner [ANDROID].

Opérations de base

Objectif Opération
Sélectionner une piste Appuyez sur ou .	|◀◀ ▶▶|
Avance ou retour rapide Appuyez longuement sur ou .	|◀◀ ▶▶|
Pause/Reprise de la lecture	Appuyez sur 4/PAUSE.
Sound retriever (correcteur de son compressé)	Appuyez sur 3/S.Rtrv.[1] : efficace pour les taux de compression faibles[2] : efficace pour les taux de compression élevés

Réglages

Vous pouvez régler divers paramètres dans le menu principal.

1 Appuyez sur la molette M.C. pour afficher le menu principal.

2 Tournez la molette M.C. pour sélectionner l'une des catégories suivantes, puis appuyez pour valider.

• Réglages FUNCTION (page 15)
• Réglages AUDIO (page 16)
• Réglages SYSTEM (page 18)
• Réglages ILLUMINATION (page 19)

3 Tournez la molette M.C. pour sélectionner les options, puis appuyez pour valider.

Réglages FUNCTION

Les éléments de menu varient selon la source.

Élément de menu Description

FM SETTING	RADIO
[TALK], [STANDARD], [MUSIC] Adaptez le niveau de qualité sonore aux conditions de signal de radiodiffusion du signal de la bande FM. (Disponible uniquement lorsque la bande FM est sélectionnée.)

BSM

RADIO

Mémorisez automatiquement les six stations les plus puissantes sur les touches numériques (1/∧ à 6/↔).

REGIONAL

RADIO

[ON], [OFF] Limitez la réception des programmes régionaux spécifiques lorsque AF (recherche des autres fréquences) est sélectionné. (Disponible uniquement lorsque la bande FM est sélectionnée.)

LOCAL

RADIO

FM : [OFF], [LV1], [LV2], [LV3], [LV4] Restreignez la station d'accord suivant la puissance du signal.

[ON], [OFF] Recevez des programmes d'informations routières, le cas échéant. (Disponible uniquement lorsque la bande FM est sélectionnée.)

Élément de menu Description
AF [ON], [OFF] Laissez l’appareil s’accorder sur une autre fréquence fournissant la même station. (Disponible uniquement lorsque la bande FM est sélectionnée.)
NEWS [ON], [OFF] Interrompez la source actuellement sélectionnée avec des bulletins d’informations. (Disponible uniquement lorsque la bande FM est sélectionnée.)
SEEK [MAN], [PCH] Attribuez aux touches ou la recherche de stations une par une (accord manuel) ou sélectionnez une station à partir des canaux préréglés.
S.RTRV [1] (efficace pour les taux de compression faibles), [2] (efficace pour les taux de compression élevés), [OFF]	Améliorez l’audio compressé et restaurez un son riche. Indisponible lorsque : • CD-DA/CD-TEXT est en cours de lecture. • le fichier FLAC est en cours de lecture.

Réglages AUDIO
*1 Indisponible lorsque [SUB.W/SUB.W] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 8).

Élément de menu Description
FADER*1
	Réglez l’équilibre sonore entre les haut-parleurs avant et arrière.
BALANCE
	Réglez l’équilibre sonore entre les haut-parleurs gauche et droite.
EQ SETTING
[SUPER BASS], [POWERFUL],[DYNAMIC], [NATURAL], [VOCAL],[VIVID], [CUSTOM1], [CUSTOM2],[FLAT]	Sélectionnez ou personnalisez la courbe de l'égaliseur.[CUSTOM1] peut être défini séparément pour chaque source. Cependant, chacune des combinaisons ci-dessous est définie automatiquement sur le même réglage.[CUSTOM2] est un réglage partagé et commun à toutes les sources.
Sélectionnez la bande et le niveau de l'égaliseur pour une personnalisation approfondie.Bande de l'égaliseur : [80HZ],[250HZ], [800HZ], [2.5KHZ],[8KHZ]	Vous pouvez également commuter l'égaliseur en appuyant plusieurs fois sur EQIul
Niveau de l'égaliseur : [+6] à [-6]
LOUDNESS
[OFF], [LOW], [MID], [HI] Compensez pour obtenir un son net à faible volume.
SUB.W*2
[NOR], [REV], [OFF] Sélectionnez la phase du haut-parleur d'extrêmes graves.
SUB.W CTRL*2*3
Fréquence de coupure : [50HZ],[63HZ], [80HZ], [100HZ], [125HZ],[160HZ], [200HZ]	Seules les fréquences inférieures à celles de la gamme sélectionnée sont émises par le haut-parleur d'extrêmes graves.
Niveau de sortie : [-24] à [+6]
Niveau de la pente : [-12], [-24]
BASS BOOST
[0] à [+6] Sélectionnez le niveau d'accentuation des graves.
HPF SETTING
Fréquence de coupure : [OFF],[50HZ], [63HZ], [80HZ], [100HZ],[125HZ], [160HZ], [200HZ]	Seules les fréquences supérieures à la coupure du filtre passe-haut (HPF) sont émises en sortie via les haut-parleurs.
Niveau de la pente : [-12], [-24]
SLA
[+4] à [-4] Réglez le niveau de volume de chaque source,sauf celui de la FM.

*2 Indisponible lorsque [REAR/REAR] est sélectionné sous [SP-P/O MODE] dans les réglages INITIAL (page 8).
*3 Indisponible lorsque [OFF] est sélectionné sous [SUB.W].

Réglages SYSTEM

Vous pouvez également accéder à ces menus lorsque l'appareil est hors tension.

Élément de menu Description
LANGUAGE[ENG] (anglais), [PYC] (russe), [TUR] (turc)	Sélectionnez la langue d'affichage des informations textuelles à partir d'un fichier audio compressé.
CLOCK SET	Réglez l'horloge (page 7).
12H/24H[12H], [24H] Sélectionnez la notation de l'heure.
SCROLL SET[ONCE], [LOOP], [OFF] Sélectionnez la manière de dérouler le texte dans la fenêtre d'affichage.
AUTO PI[ON], [OFF] Recherchez une autre station avec la même programmation, même si vous utilisez une station présélectionnée.
AUX[ON], [OFF] Sélectionnez [ON] lors de l'utilisation d'un périphérique auxiliaire connecté à l'appareil.
MUTE MODE[MUTE], [20dB ATT], [10dB ATT] Coupez ou atténuez le son automatiquement lorsque le signal d'un appareil équipé d'une fonction de sourdine est reçu.
PW SAVE*[ON], [OFF] Réduisez la consommation d'énergie de la batterie.L'activation de la source est la seule opération autorisée lorsque cette fonction est activée.
ANDROID WIRED[MEMORY], [APP CONTROL] Sélectionnez la méthode de connexion adaptée à un périphérique Android.
P.APP AUTO ON[ON], [OFF]	Sélectionnez [ON] pour lancer automatiquement Pioneer ARC APP lorsqu’un périphérique Android est connecté à l’appareil via AOA. (Indisponible lorsque [MEMORY] est sélectionné sous [ANDROID WIRED].)

USB AUTO

[ON], [OFF] Sélectionnez [ON] pour basculer

automatiquement sur la source [USB] lorsqu'un périphérique USB est connecté à l'appareil.

Sélectionnez [OFF] lorsqu'un périphérique USB est connecté à l'appareil uniquement à des fins de charge.

* [PW SAVE] s'annule si la batterie du véhicule est débranchée, et il doit être réactivé une fois la batterie rebranchée. Lorsque [PW SAVE] est désactivé, selon les méthodes de connexion, l'appareil peut continuer à consommer l'énergie de la batterie s'il n'y a pas de position ACC (accessoire) sur le contact de votre véhicule.

Réglages ILLUMINATION

Élément de menu Description

DIM SETTING

[SYNC CLOCK], [MANUAL] Sélectionnez le mode pour modifier la luminosité de l'affichage.

BRIGHTNESS

[1] à [10] Changez la luminosité de l'affichage.

Les plages de réglage disponibles varient selon le paramètre [DIM SETTING].

Informations complémentaires

Dépannage

L'affichage redevient automatiquement ordinaire.

→Vous n'avez exécuté aucune opération pendant environ 30 secondes. -Exécutez une opération.

L'étendue de lecture répétée change de manière inattendue.

→En fonction de l'étendue de lecture répétée, l'étendue sélectionnée peut changer lors de la sélection d'un autre dossier ou d'une autre piste ou pendant l'avance ou le retour rapide. –Sélectionnez à nouveau l'étendue de lecture répétée.

Un sous-dossier n'est pas lu.

→Il est impossible de lire les sous-dossiers lorsque [FLD] (répétition du dossier) est sélectionné. –Sélectionnez une autre étendue de lecture répétée.

Le son est intermittent.

→Vous utilisez un périphérique, un téléphone portable par exemple, qui peut générer des interférences sonores. -Éloignez de l'appareil tous les périphériques électriques susceptibles de provoquer des interférences.

Messages d'erreur

Commun

AMP ERROR

→Un dysfonctionnement de l'appareil s'est produit ou le raccordement des haut-parleurs est incorrect.
→Le circuit de protection est activé.

-Vérifiez le raccordement des haut-parleurs.
–Tournez la clé de contact sur OFF, puis de nouveau sur ON. Si le message ne disparaît pas, demandez de l’aide à votre revendeur ou à un centre d’entretien agréé par Pioneer.

NO XXXX (ex.: NO TITLE)

→Aucune information textuelle n'est intégrée.
-Commutez l'affichage ou la lecture sur une autre piste ou un autre fichier.

Lecteur de CD

ERROR-07, 11, 12, 17, 30
→Le disque est sale.
-Nettoyez le disque.
→Le disque est rayé.
-Utilisez un autre disque.

→Une erreur mécanique ou électrique est survenue.
–Tournez la clé de contact sur OFF, puis de nouveau sur ON ou choisissez une autre source, puis revenez au lecteur de CD.

ERROR-15

→Le disque inséré est vierge.
-Utilisez un autre disque.

ERROR-23

→Format de CD non pris en charge.
-Utilisez un autre disque.

FORMAT READ

→Le début de la lecture et le début de l'émission des sons sont parfois décalés.
-Attendez que le message disparaisse pour entendre les sons.

NO AUDIO

→Le disque inséré ne contient pas de fichiers lisibles.

- Utilisez un autre disque.

SKIPPED

→Le disque inséré contient des fichiers protégés par DRM.

–Les fichiers protégés sont sautés.

PROTECT

→Tous les fichiers sur le disque inséré intègrent la protection par DRM.

- Utilisez un autre disque.

Périphérique USB

FORMAT READ

→Le début de la lecture et le début de l'émission des sons sont parfois décalés.

-Attendez que le message disparaisse pour entendre les sons.

NO AUDIO

→ll n'y a aucun morceau.

-Transférez les fichiers audio vers le périphérique USB et procédez à la connexion.

→La sécurité est activée sur le périphérique USB connecté.

-Suivez les instructions du périphérique USB pour désactiver la sécurité.

SKIPPED

→Le périphérique USB connecté contient des fichiers protégés par DRM.

–Les fichiers protégés sont sautés.

PROTECT

→Tous les fichiers sur le périphérique USB connecté intègrent la protection par DRM.

- Utilisez un autre périphérique USB.

N/A USB

→Le périphérique USB connecté n'est pas pris en charge par cet appareil.

-Déconnectez votre périphérique et remplacez-le par un périphérique USB compatible.

HUB ERROR

→Le périphérique USB connecté via un concentrateur USB n'est pas pris en charge par cet appareil.

-Connectez le périphérique USB directement à cet appareil à l'aide d'un câble USB.

CHECK USB

→Le connecteur USB ou le câble USB est en court-circuit.

-Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé.

→Le périphérique USB connecté consomme plus que le courant maximal autorisé.

-Déconnectez le périphérique USB et ne l'utilisez pas. Mettez le contact sur OFF, puis de nouveau sur ACC ou ON. Ne connectez que des périphériques USB conformes.

ERROR-19

→Panne de communication.

-Effectuez l'une des opérations suivantes, puis revenez à la source USB.

- Déconnectez le périphérique USB.

- Changez de source.

ERROR-23

→Le périphérique USB n'a pas été formaté correctement.

-Formatez le périphérique USB avec FAT12, FAT16 ou FAT32.

Conseils sur la manipulation

Disques et lecteur

- Utilisez uniquement des disques affichant l'un des deux logos suivants.

• Utilisez des disques de 12 cm.
• Utilisez seulement des disques conventionnels de forme circulaire.
• Les types de disque suivants ne peuvent pas être utilisés avec cet appareil :

-DualDisc
- Disques de 8 cm : les tentatives d'utilisation de tels disques avec un adaptateur peuvent entraîner un dysfonctionnement de l'appareil.
- Disques de forme bizarre
- Disques autres que les CD
- Disques endommagés, y compris les disques fendillés, ébréchés ou voilés
- Disques CD-R/RW non finalisés

- N'écrivez pas et n'appliquez aucun agent chimique sur la surface d'un disque.

- Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l'extérieur.

- La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s'adapter à une température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux.

- Lors de l'utilisation de disques dont la surface de l'étiquette est imprimable, vérifiez les instructions et les avertissements des disques. L'insertion et l'éjection peuvent ne pas être possibles selon les disques. L'utilisation de tels

disques risque d'endommager cet appareil.

- Ne posez aucune étiquette disponible dans le commerce ou tout autre matériau sur la surface des disques.

- Les disques pourraient se déformer et devenir injouables.

- Les étiquettes pourraient se décoller pendant la lecture et empêcher l'éjection des disques, ce qui pourrait endommager l'appareil.

Périphérique de stockage USB

• Les connexions via un concentrateur USB ne sont pas prises en charge.
• Attachez fermement le périphérique de stockage USB avant de conduire. Ne laissez pas le périphérique de stockage USB tomber au sol, où il pourrait rester coincé sous la pédale de frein ou d'accélérateur.
• Selon le périphérique de stockage USB, les problèmes suivants peuvent survenir.
• Le fonctionnement peut varier.
• Le périphérique de stockage peut ne pas être reconnu.
• Les fichiers peuvent ne pas être lus correctement.
• Le périphérique peut générer des interférences sonores lorsque vous écoutez la radio.

Compatibilité avec l'audio compressé

• Seuls les 32 premiers caractères peuvent s'afficher en tant que nom de fichier (extension de fichier comprise) ou nom de dossier.
• L'appareil risque de ne pas fonctionner correctement selon l'application utilisée pour encoder les fichiers WMA.
• Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données d'image, ou de

fichiers audio stockés sur un périphérique USB avec de nombreuses hiérarchies de dossiers.

- Les textes russes à afficher sur cet appareil doivent être codés avec l'un des jeux de caractères suivants :

- Unicode (UTF-8, UTF-16)

- Jeu de caractères autre que l'Unicode qui est utilisé dans un environnement Windows et est paramétré sur Russe dans le réglage multilingue

PRÉCAUTION

• Pioneer ne garantit pas la compatibilité avec tous les périphériques de stockage de masse USB et décline toute responsabilité en cas de perte de données sur des lecteurs multimédia, smartphones ou autres périphériques lors de l'utilisation de ce produit.
• Ne laissez pas de disques ou un périphérique de stockage USB dans un lieu où les températures sont élevées.

Fichiers WMA

Extension de fichier .wma
Débit binaire 48 kbps à	320 kbps (CBR), 48 kbps à 384 kbps (VBR)
Fréquence d’échantillonnage	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream avec vidéo	Incompatible

Fichiers MP3

Extension de fichier .mp3
Débit binaire 8 kbps à 3	20 kbps(CBR), VBR
Fréquenced'échantillonnage	8 kHz à 48 kHz(32 kHz, 44,1 kHz,48 kHz pour accentuation)

Version étiquette ID3 compatible	1.0, 1.1, 2.2, 2.3, 2.4 (la version 2.x de l'étiquette ID3 a priorité sur la version 1.x.)
Liste de lecture M3u Incompatible
MP3i (MP3 interactif), mp3 PRO	Incompatible

Fichiers WAV

- Il est impossible de connecter les formats de fichier WAV via MTP.

Extension de fichier .wav
Bits de quantification 8	et 16 (LPCM)
Fréquence d'échantillonnage	16 kHz à 48 kHz (LPCM)

Fichiers FLAC

• Il est impossible de connecter les formats de fichier FLAC via MTP.
• Selon l'encodeur, les fichiers FLAC risquent d'être illisibles.

Extension de fichier.flac
Fréquence d'échantillonnage	8/11,025/12/16/22,05/24/32/44,1/48 kHz
Débit binaire de quantification	16 bits
Mode de canal 1/2 canaux

Disque

- Quelle que soit la durée du silence entre les morceaux de l'enregistrement original, la lecture des disques d'audio compressé s'effectue avec une courte pause entre les morceaux.

Hiérarchie des dossiers lisibles	Jusqu'à huit niveaux (dans la pratique, la hiérarchie compte moins de deux niveaux)
Dossiers lisibles Jusqu'à	99
Fichiers lisibles Jusqu'à	999
Système de fichiers ISO	9660 Niveaux 1 et 2, Romeo, Joliet
Lecture multi-session Compatible
Transfert des données en écriture par paquet	Incompatible

Périphérique USB

- Il peut se produire un léger retard au début de la lecture de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Hiérarchie des dossiers lisibles	Jusqu'à huit niveaux (dans la pratique, la hiérarchie compte moins de deux niveaux)
Dossiers lisibles Jusqu'à	500
Fichiers lisibles Jusqu'à	15 000
Lecture des fichiers protégés par des droits d'auteur	Incompatible
Périphérique USB partitionné	Seule la première partition est lisible.

Séquence des fichiers audio

Sur cet appareil, l'utilisateur ne peut pas affecter de numéros de dossier ni spécifier les séquences de lecture. La séquence de fichier audio dépend du périphérique raccordé.

Notez que la lecture des fichiers masqués d'un périphérique USB est impossible.

Exemple de hiérarchie

01 à 05 : numéro de dossier ① à : séquence de lecture

Tableau des caractères cyrilliques

D : Affichage C : Caractère

Droits d'auteur et marques commerciales

WMA

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

FLAC

La redistribution et l'utilisation sous la forme de source et sous forme binaire, avec ou sans modification, sont autorisées pour autant que les conditions suivantes soient remplies :

–Les redistributions de code source doivent mentionner l'avis de droit d'auteur ci-dessus, la présente liste de conditions et l'avis de non-responsabilité suivant.

–Les redistributions sous forme binaire doivent mentionner l'avis de droit d'auteur ci-dessus, la présente liste de conditions et l'avis de non-responsabilité suivant dans la documentation et/ou les autres éléments fournis avec la distribution.

-Ni le nom de la Xiph.org Foundation, ni les noms de ses contributeurs ne peuvent être utilisés en vue d'approuver ou de promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable. LE PRÉSENT LOGICIEL EST FOURNI PAR LES TITULAIRES DE DROIT D'AUTEUR ET LES CONTRIBUTEURS « EN L'ÉTAT », ET AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, N'EST OFFERTE, Y COMPRIS ET SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE ET D'ADÉQUATION À UNE UTILISATION PARTICULIÈRE. EN AUCUN CAS, LA FONDATION OU SES CONTRIBUTEURS NE POURRONT ÊTRE TENUS POUR RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES, SPÉCIAUX, DES DOMMAGES ET INTÉRÊTS PUNITIFS OU DES DOMMAGES CONSÉCUTIFS (NOTAMMENT, MAIS SANS S'Y LIMITER, LE REMPLACEMENT DE PRODUITS OU DE SERVICES, LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNÉFICES OU ENCORE L'INTERRUPTION D'UNE ACTIVITÉ COMMERCIALE) QUELLES QU'EN SOIENT LES CAUSES ET QUEL QUE SOIT LE TYPE DE RESPONSABILITÉ, CONTRACTUELLE, STRICTE OU FONDÉE SUR UN DÉLIT CIVIL (Y COMPRIS PAR NÉGLIGENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D'UNE MANIÈRE OU D'UNE AUTRE DE L'UTILISATION DE CE LOGICIEL, MÊME SI MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES.

Google™, Google Play, Android Google, Google Play et Android sont des marques de commerce de Google LLC.

Caractéristiques techniques

Généralités

Tension d'alimentation : 14,4 V CC (10,8 V à 15,1 V admissible)

Mise à la masse : pôle négatif Consommation maximale : 10,0 A

Dimensions (L × H × P) : DIN

Châssis : 178 mm × 50 mm × 165 mm

Panneau avant : 188 mm × 58 mm × 17 mm D

Châssis : 178 mm × 50 mm × 165 mm

Panneau avant : 170 mm × 46 mm × 17 mm

Poids : 1 kg

Audio

Puissance de sortie maximale :

- 50 W × 4 canaux/4 Ω (sans haut-parleur d'extrêmes graves) - 50 W × 2 canaux/4 Ω + 70 W × 1 canal/2 Ω (pour haut-parleur d'extrêmes graves)

Puissance de sortie continue :

22 W × 4 (50 Hz à 15 000 Hz, THD 5 %, impédance de charge 4 Ω, avec les deux canaux entraînés)

Impédance de charge : 4 Ω (4 Ω à 8 Ω admissible)

Niveau de sortie maximum de la sortie préamp.: 2,0 V

Correction physiologique : +10 dB (100 Hz), +6,5 dB (10 kHz) (volume : -30 dB)

Égaliseur (égaliseur graphique à 5 bandes):

Fréquence : 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Plage d'égalisation : ±12 dB (par pas de 2 dB)

Haut-parleur d'extrêmes graves (mono) :

Fréquence : 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz

Pente: -12dB/oct, -24dB/oct

Gain : +6 dB à -24 dB

Phase : normale/inverse

Lecteur de CD

Système : Compact Disc Audio

Disques utilisables : disques compacts

Rapport signal/bruit : 94 dB (1 kHz) (réseau IEC-A)

Nombre de canaux : 2 (stéréo)

Format de décodage MP3 : MPEG-1 et 2 Couche Audio 3

Format de décodage WMA : Ver. 7, 8, 9, 9.1, 9.2 (2 canaux audio)

Format de signal WAV : PCM linéaire (non compressé)

USB

Spécification standard USB : USB 2.0 vitesse pleine

Alimentation maximale : 1 A

Protocole USB :

Système de fichiers : FAT12, FAT16, FAT32

Format de décodage MP3 : MPEG-1 et 2 Couche Audio 3

Format de décodage WMA : Ver. 7, 8, 9, 9.1, 9.2 (2 canaux audio)

Format de décodage FLAC : v1.3.0 (Free Lossless Audio Codec)

Format de signal WAV : PCM linéaire (non compressé)

Syntoniseur FM

Gamme de fréquences : 87,5 MHz à 108,0 MHz

Sensibilité utile : 11 dBf (1,0 μV/75 Ω, mono, S/B : 30 dB)

Rapport signal/bruit : 72 dB (réseau IEC-A)

Syntoniseur MW

Gamme de fréquences : 531 kHz à 1 602 kHz

Sensibilité utile : 25 μV (S/B : 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

Syntoniseur LW

Gamme de fréquences : 153 kHz à 281 kHz

Sensibilité utile : 28 μV (S/B : 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

REMARQUE

Les caractéristiques et la présentation

peuvent être modifiées sans avis préalable.

Sommario

Le Pioneer CarStereo-Pass est utilisable seulement en Allernagne.

PIONEER CORPORATION
