GEBRUIKSAANWIJZING DEH-S120UBB PIONEER

Pioneer ARC APP gebruiken.... 13

Instellingen.... 15

FUNCTION-instellingen.... 15

AUDIO-instellingen.... 16

SYSTEM-instellingen.... 18

ILLUMINATION-instellingen 19

Aanvullende informatie 20

Over deze handleiding:

- In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.

Basisbediening

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

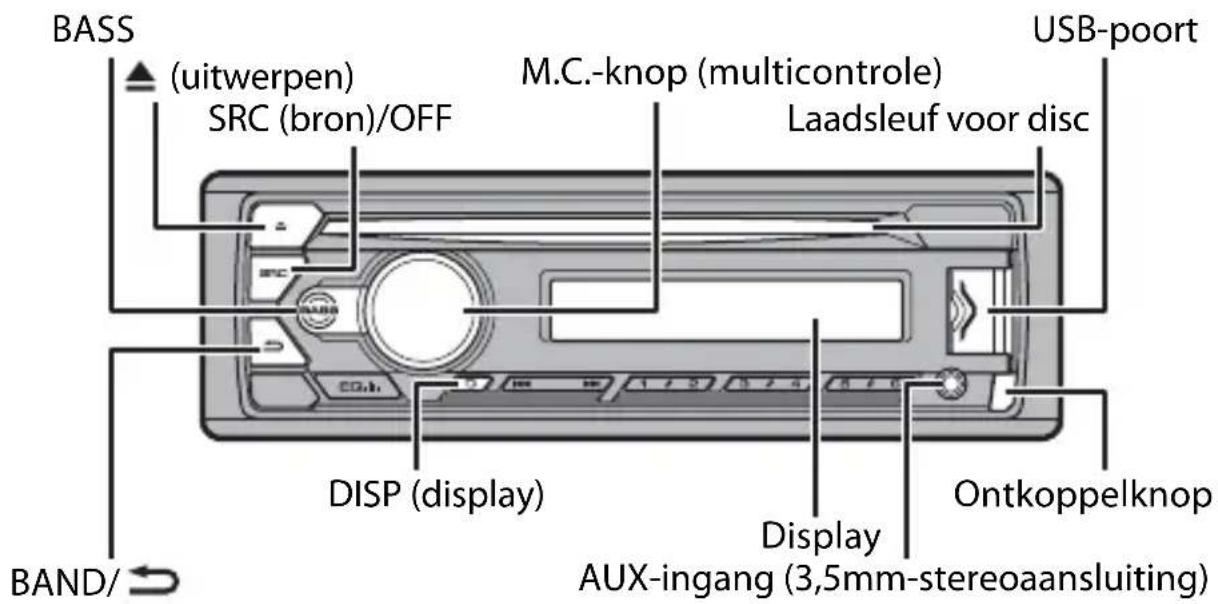

BASS (uitwerpen) SRC (bron)/OFF M.C.-knop (multicontrole) Laadsleuf voor disc USB-poort DISP (display) Display AUX-ingang (3,5mm-stereoaansluiting) BAND/ Ontkoppelknop

Afstandsbediening

OPMERKING

Er is alleen een afstandsbediening geleverd bij de DEH-S121UB/S121UBG.

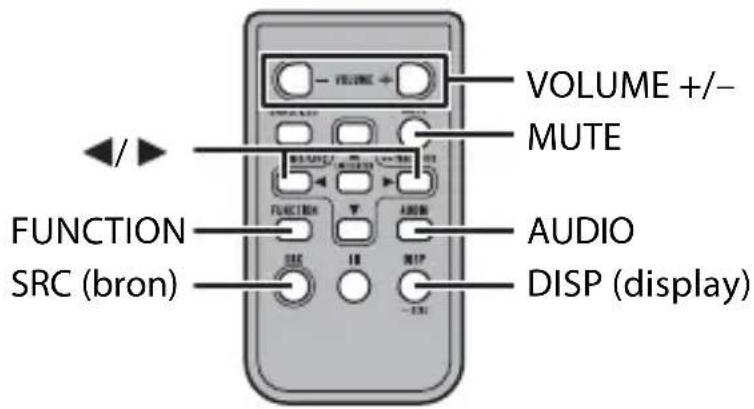

VOLUME +/- MUTE FUNCTION AUDIO SRC (bron) DISP (display)

Vaak gebruikte functies

Actie	Bediening
	Hoofdtoestel Afstandsbediening
Toestel inschakelen*	Druk op SRC/OFF om het toestel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen.	Druk op SRC om het toestel in te schakelen.Hou SRC ingedrukt om het toestel uit te schakelen.
Het volume regelen	Draai de M.C.-knop.	Druk op VOLUME + of -. Druk op MUTE om het toestel stil te schakelen.Druk opnieuw op MUTE of druk op VOLUME + of - om de stilschakeling op te heffen.
Een bron selecteren Druk herhaaldelijk op SRC/OFF.		Druk herhaaldelijk op SRC.
De display-informatie wijzigen	Druk herhaaldelijk op DISP.	Druk herhaaldelijk op DISP.
Terugkeren naar de vorige weergave/lijst	Druk op BAND/Druk op / om de volgende/vorige map te selecteren.
Terugkeren naar de normale weergave vanuit het menu	Houd BAND/ingedrukt.	-
Versterk de bastonen Druk op BASS.U kan het basniveau selecteren bij [BASS BOOST] (pagina 17).		-

* Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit.

Display-indicatie

Indicatie Beschrijving
➢ Verschijnt	wanneer er een lager niveau van het menu of de map bestaat.
ρ	Verschijnt wanneer deBASSknop wordt ingedrukt en vastgehouden.
LOC Verschijnt wanneer de functie afstemmen op lokale zenders is ingesteld (pagina 15).
TP	Verschijnt wanneer een verkeersprogramma wordt ontvangen.
TA Verschijnt	wanneer de functie TA (verkeersberichten) is ingesteld (pagina 15).
	Verschijnt wanneer de functie sound retriever ingesteld is (pagina 16).
	Verschijnt wanneer willekeurige weergave is ingesteld.
	Verschijnt wanneer weergave herhalen is ingesteld.

Het voorpaneel verwijderen

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert.

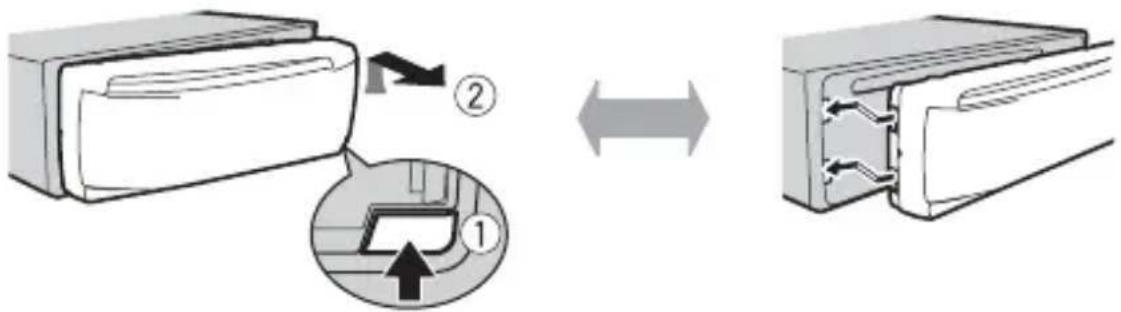

Ontkoppelen Bevestigen

• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak.

De afstandsbediening voorbereiden

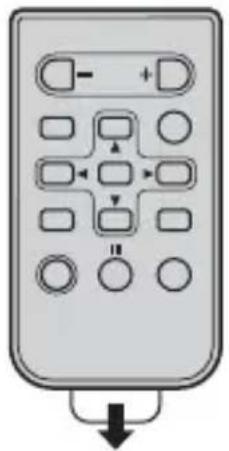

Verwijder het isolatievel voor het gebruik.

De batterij vervangen

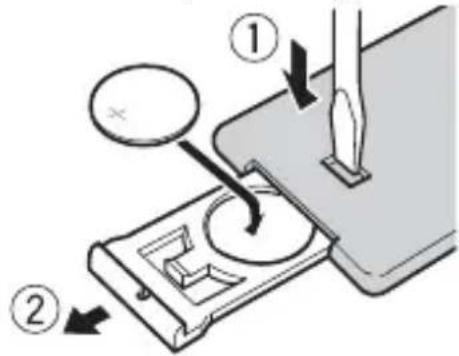

Plaats de CR2025-batterij (3 V) met de positieve (+) en negatieve (-) pool in de juiste richting.

WAARSCHUWING

(Symbol voor toestellen)

(Symbolen voor batterijen)

Pb

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

De symbolen op producten, verpakkingen en/of bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd.

Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de Europese Unie.

Voor landen buiten de Europese Unie:

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

- De batterij niet inslikken. Gevaar op chemische brandwonden.

Dit product (en/of de meegeleverde afstandsbediening) bevat een knoopbatterij. Als de knoopbatterij wordt ingeslikt, kan hij binnen 2 uur ernstige interne brandwonden veroorzaken en overlijden veroorzaken.

Houd nieuwe en gebruikte batterijen buiten bereik van kinderen.

Als het batterijvak niet stevig kan worden gesloten, stop dan het gebruik van het product en houd het uit de buurt van kinderen.

Als u vermoedt dat iemand een batterij heeft ingeslikt of in het lichaam heeft geplaatst, roep dan onmiddellijk medische verzorging in.

- Batterijen (zowel in de verpakking als in het apparaat geplaatst) mogen niet worden blootgesteld aan hittebronnen zoals zonlicht, vuur en dergelijke.

LET OP

• Als de batterij onjuist wordt vervangen, bestaat er risico op explosie. Vervang de batterij alleen door een identieke of gelijkwaardige batterij.
• Hanteer of bewaar de batterij niet samen met metalen gereedschappen of voorwerpen.
• Als de batterij lekt, moet u de batterij verwijderen en de afstandsbediening volledig schoon vegen. Plaats dan een nieuwe batterij.

Belangrijk

• Bewaar de afstandsbediening niet bij hoge temperaturen of in direct zonlicht.
• Laat de afstandsbediening niet op de vloer vallen, want ze kan gekneld raken onder het gas- of rempedaal.

Instellingenmenu

Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op het display.

1 Druk op de M.C.-knop.

Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient. Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigen.

2 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving
LANGUAGE Selecteer de [ENG](Engels), [PYC](Russisch), [TUR](Turks)	taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.
CLOCK SET Stel de klok in.
FM STEP Selecteer de FM [100], [50]	M-afstemstap uit 100 kHz of 50 kHz.

3[QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn.

Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C.-knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen.

4 Druk op de M.C.-knop om de instellingen te bevestigen.

OPMERKINGEN

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.
• U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 18) en INITIAL-instellingen (pagina 8).

De demonstratieweergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-instellingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.
2 Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven.
3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

OPMERKING

De opties zijn afhankelijk van het toestel.

Menu-item Beschrijving
FM STEP Selecteer de FM [100], [50]	M-afstemstap uit 100 kHz of 50 kHz.
SP-P/O MODE Selecteer [REAR/SUB.W]	deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[SUB.W/SUB.W] Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[REAR/REAR] Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.
S/W UPDATE Selecteer dit om de recentste systeeminformatie op het toestel te bevestigen.
[SYSTEM UPDATE] Selecteer dit om het toestel bij te werken naar de recentste software en de instellingen van het toestel te initialiseren. Voor meer informatie over de recentste software en het updaten van deze software kunt u terecht op onze website.
SYSTEM RESET Selecteer [YES], [NO]	[YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw gestart. (Sommige instellingen blijven behouden zelfs nadat een reset van het toestel werd uitgevoerd.)

Radio

De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzezenders ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/ ⇌ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1/∧ tot 6/⇌).

TIP

De 1 knoppen kunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 16).

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/ ∧ tot 6/ ⇌).

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geselecteerd, drukt u op 1 om een zender te selecteren.

Hou vervolgens / ingedrukt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op / am de zoekafstemming te annuleren.

OPMERKING

[SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 16).

Zenders handmatig opslaan

1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/∧ tot 6/↔) ingedrukt tot hij niet meer knippert.

PTY-functies gebruiken

Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie.

1 Houd BASS ingedrukt tijdens FM ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].

3 Druk op de M.C.-knop.

Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender.

CD/USB/AUX

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

Cd

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op te drukken.

USB-apparaten (inclusief Android™)

1 Open het deksel van de USB-poort.
2 Sluit het USB-apparaat aan met behulp van een geschikte kabel.

OPMERKING

Om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat verbonden wordt met het toestel, stelt u [USB AUTO] in op [ON] bij de SYSTEM-instellingen (pagina 19).

LET OP

Gebruik een USB-kabel (apart verkrijgbaar) om het USB-apparaat aan te sluiten, omdat elk apparaat dat rechtstreeks op het toestel aangesloten wordt, uitsteekt uit het toestel, wat gevaarlijk kan zijn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

AOA-verbindingen

Raapleeg pagina 13 voor meer informatie over AOA-verbindingen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden op het apparaat kunnen audiobestanden/songs echter mogelijk niet via MTP worden afgespeeld. Merk op dat de MTP-verbinding niet compatibel is met de WAV- en FLAC-bestandsindelingen.

OPMERKING

Als u een MTP-verbinding gebruikt, moet [ANDROID WIRED] ingesteld zijn op [MEMORY] in de SYSTEM-instellingen (pagina 18).

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX] als bron te selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 18).

Bedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 15). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken.

*1 Alleen gecomprimeerde audiobestanden
*2 Wanneer u de functie snel vooruit- of achteruitspoelen gebruikt terwijl een VBR-bestand wordt afgespeeld, is de weergaveduur mogelijk niet correct.

Actie Bediening
Een map selecteren*1	Druk op 1/ ∧ of 2/ √ .
Een fragment/song selecteren Druk op of .	|◀◀ ▶▶▶|
Snel vooruit- of achteruitspoelen*2 Houd of ingedrukt ▶▶▶
Een bestand in een lijst zoeken	1 Hou BASS ingedrukt om de lijst weer te geven.2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*1	Druk op de M.C.-knop wanneer een map/ categorie geselecteerd is.
Een song in de geselecteerde map/ categorie weergeven*1	Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is.
Weergave herhalen Druk op 6/ .	↔
Willekeurige weergave Druk op 5/ .	××
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever*1	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden
Terug naar de rootmap (alleen voor cd/USB)*1	Houd 1/ ∧ i n g e d r u k t
Schakelen tussen gecomprimeerde audio en CD-DA (alleen voor cd)	Druk op BAND/ ↻.
Stations wisselen op een USB-apparaat (alleen apparaten die het protocol USB mass storage device ondersteunen)	Druk op BAND/ ↻.

Pioneer ARC APP gebruiken

U kunt het toestel bedienen via de Pioneer ARC APP die geïnstalleerd is op een Android-apparaat. In sommige gevallen kunt u via het toestel bepaalde functies van de toepassing gebruiken, zoals bronselectie, pauzeren enz.

Raadpleeg de helpfunctie van de toepassing voor meer informatie over welke functies er beschikbaar zijn in de toepassing.

WAARSCHUWING

Bedien de toepassing niet terwijl u rijdt. Parkeer uw wagen op een veilige plaats voor u de bedieningselementen van de toepassing gebruikt.

Voor gebruikers van Android-apparaten

Deze functie is compatibel met een telefoon met daarop Android 4.1 tot 7.1.2 die ook AOA (Android Open Accessory) 2.0 ondersteunt, maar de compatibiliteit is afhankelijk van de smartphone.

U kunt de Pioneer ARC APP downloaden op Google Play™.

OPMERKING

Sommige Android-apparaten die via AOA 2.0 verbonden zijn, werken mogelijk niet goed of produceren geluiden ten gevolge van hun eigen softwareontwerp, ongeacht de OS-versie.

Een verbinding tot stand brengen met Pioneer ARC APP

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren en druk vervolgens op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [ANDROID WIRED] te selecteren en druk vervolgens op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [APP CONTROL] te selecteren, en druk vervolgens op de knop om te bevestigen.
5 Draai aan de M.C.-knop om [P.APP AUTO ON] te selecteren, en druk vervolgens op de knop om te bevestigen.
6 Draai aan de M.C.-knop om [ON] te selecteren, en druk vervolgens op de knop om te bevestigen.
7 Verbind dit toestel met het Android apparaat via USB.

Pioneer ARC APP op het apparaat start automatisch.

OPMERKING

Als Pioneer ARC APP niet op uw Android-apparaat werd geïnstalleerd, verschijnt een bericht op uw Android-apparaat om u te vragen de applicatie te installeren. Selecteer [OFF] in [P.APP AUTO ON] om het bericht te verwijderen (pagina 19).

Muziek beluisteren op een Android-apparaat

1 Druk op SRC/OFF om [ANDROID] te selecteren.

Basisbedieningen

Actie Bediening
Een track selecteren Druk op of .	|◀◀ ▶▶▶|
Snel vooruit- of achteruitspoelen Houd of ingedrukt	|◀◀ ▶▶▶|
Het afspelen pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden[2]: Geschikt voor hoge compressiewaarden

Instellingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• FUNCTION-instellingen (pagina 15)
• AUDIO-instellingen (pagina 16)
• SYSTEM-instellingen (pagina 18)
• ILLUMINATION-instellingen (pagina 19)

3 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-instellingen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving

FM SETTING

RADIO

[TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

BSM

RADIO

Sla de zes sterkste zenders automatisch op onder de cijfertoetsen (1/∧ tot 6/⇔).

REGIONAL

RADIO

[ON], [OFF] Beperk de ontvangst tot de specifieke regionale programma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

LOCAL

RADIO

FM: [OFF], [LV1], [LV2], [LV3], [LV4] Beperk de zenders automatisch volgens de MW/LW: [OFF], [LV1], [LV2] signaalsterkte.

TA

RADIO

[ON], [OFF] Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

Menu-item Beschrijving
AF [ON], [OFF] Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
NEWS [ON], [OFF] Onderbreek de momenteel geselecteerde bron met nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
SEEK [MAN], [PCH] Wijs de knoppen of toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen.
S.RTRV [1]: (geschikt voor lage compressiewaarden), [2]: (geschikt voor hoge compressiewaarden), [OFF]	Verbeter gecomprimeerde audio en zorg voor een rijk geluid.Niet beschikbaar wanneer:CD-DA/CD-TEXT wordt weergegeven.Het FLAC-bestand wordt weergegeven.

AUDIO-instellingen

Menu-item Beschrijving
FADER*1
	Pas de balans aan tussen de voor- en achterluidspreker.
BALANCE
	Pas de balans aan tussen de linker en rechter luidspreker.
EQ SETTING
[SUPER BASS], [POWERFUL],[DYNAMIC], [NATURAL], [VOCAL],[VIVID], [CUSTOM1], [CUSTOM2],[FLAT]	Selecteer de equalizercurve of pas deze aan.[CUSTOM1] kan voor elke bron afzonderlijkworden ingesteld. Alle hierna vermeldecombinaties worden echter automatischingesteld op dezelfde instelling.
Selecteer een equalizerband en - niveau voor verdere aanpassing.	[CUSTOM2] is een gedeelde instelling die vooralle bronnen wordt gebruikt.
Equalizerband: [80HZ], [250HZ],[800HZ], [2.5KHZ], [8KHZ]	U kunt de equalizer ook wijzigen doorherhaaldelijk op teedrukken.
Equalizerniveau: [+6] tot [-6]

LOUDNESS

[OFF], [LOW], [MID], [HI] Compenseer voor een helder geluid bij laag volume.

SUB.W\*2

[NOR], [REV], [OFF] Selecteer de subwooferfase.

SUB.W CTRL\*2\*3

Drempelfrequentie: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]

Uitgangsniveau: [-24] tot [+6]

Hellingsniveau: [-12], [-24]

Alleen frequenties die lager zijn dan de frequenties in het geselecteerde bereik, worden weergegeven door de subwoofer.

BASS BOOST

[0] tot [+6] Selecteer het bass boost-niveau.

HPF SETTING

Drempelfrequentie: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]

Hellingsniveau: [-12], [-24]

Alleen frequenties boven de drempelfrequentie van het hoog-doorlaatfilter (HPF) worden weergegeven.

SLA

[+4] tot [-4] Pas het volume aan voor elke bron behalve FM.

SYSTEM-instellingen

U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is.

Menu-item Beschrijving
LANGUAGE[ENG](Engels), [PYC](Russisch), [TUR](Turks)	Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.
CLOCK SETStel de klok in (pagina 7).
12H/24H[12H], [24H] Selecteer de tijdnotatie.
SCROLL SET[ONCE], [LOOP], [OFF] Selecteer de manier waarop u door de tekst in het weergavevenster wilt bladeren.
AUTO PI[ON], [OFF] Zoek naar een andere zender met dezelfde programmering, zelfs als u een voorkeuzezender gebruikt.
AUX[ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel.
MUTE MODE[MUTE], [20dB ATT], [10dB ATT] Schakel het geluid automatisch uit of onderdruk het geluid wanneer er een signaal ontvangen wordt van een apparaat met een dempingsfunctie.
PW SAVE*[ON], [OFF] Verminder het verbruik van batterijvermogen.Het inschakelen van de bron is de enige handeling die met deze functie mogelijk is.
ANDROID WIRED[MEMORY], [APP CONTROL] Selecteer de geschikte verbindingsmethode voor een Android-apparaat.
P.APP AUTO ON[ON], [OFF]	Selecteer [ON] om Pioneer ARC APP automatisch te starten wanneer een Android-apparaat wordt verbonden aan het toestel via AOA. (Niet beschikbaar wanneer [MEMORY] is geselecteerd in [ANDROID WIRED].)

USB AUTO

[ON], [OFF] Selecteer [ON] om automatisch over te schakelen naar de bron [USB] wanneer er een USB-apparaat verbonden wordt met het toestel. Selecteer [OFF] wanneer een USB-apparaat alleen aangesloten wordt om opgeladen te worden.

* [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

ILLUMINATION-instellingen

Menu-item Beschrijving

DIM SETTING

[SYNC CLOCK], [MANUAL] Selecteer de manier om de helderheid van het scherm te wijzigen.

BRIGHTNESS

[1] tot [10] De display-helderheid wijzigen. De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING].

Aanvullende informatie

Problemen verhelpen Foutmeldingen

Het display keert automatisch terug naar het gewone display.

→U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. -Voer een handeling uit.

Het bereik voor weergave herhalen wordt onverwacht gewijzigd.

→Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. –Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map wordt niet afgespeeld.

→Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. –Selecteer een ander bereik voor weergave herhalen.

Het geluid is onderbroken.

→U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. -Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel.

Algemeen

AMP ERROR

→Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting.
→Het beveiligingscircuit is geactiveerd. -Controleer de luidsprekeraansluiting. -Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)

→Er is geen ingebedde tekstinformatie.
–Schakel het display om of speel een ander fragment/bestand af.

Cd-speler

→De disc is vuil.
– Reinig de disc.
→De disc is bekrast.
-Plaats een andere disc.

→Elektrisch of mechanisch probleem.
-Zet de contactschakelaar UIT en weer AAN, of schakel naar een andere signaalbron en dan terug naar de cd-speler.

ERROR-15

→De geplaatste disc bevat geen gegevens.
-Plaats een andere disc.

ERROR-23

→Het cd-formaat wordt niet ondersteund.

-Plaats een andere disc.

FORMAT READ

→Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen.
- Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→De geplaatste disc bevat geen afspeelbare bestanden.
-Plaats een andere disc.

SKIPPED

→De geplaatste disc bevat door DRM beveiligde bestanden.
-Beveiligde bestanden worden overgeslagen.

PROTECT

→Alle bestanden op de geplaatste disc zijn beveiligd met DRM.
-Plaats een andere disc.

USB-apparaat

FORMAT READ

→Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen.
– Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→Er zijn geen songs.
-Zet de audiobestanden over naar het USB-apparaat en maak verbinding.
→De inhoud van het USB-apparaat is beveiligd.
-Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.

SKIPPED

→Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd.

-Beveiligde bestanden worden overgeslagen.

PROTECT

→Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM.
-Gebruik een ander USB-apparaat.

N/A USB

→Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel.
-Gebruik een apparaat dat compatibel is met USB.

HUB ERROR

→USB-apparaten die aangesloten zijn via een USB-hub worden niet ondersteund door dit toestel.
-Sluit het USB-apparaat rechtstreeks aan op dit toestel met behulp van een USB-kabel.

CHECK USB

→Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel.
-Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn.
→Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde.
-Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USB-apparaten aan.

ERROR-19

→Communicatiefout.

-Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.

• Ontkoppel het USB-apparaat.
• Schakel over naar een andere signaalbron.

ERROR-23

→Het USB-apparaat was niet goed geformatteerd.

-Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

Aanwijzingen voor het gebruik

Discs en de player

- Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs kunnen niet op dit toestel worden afgespeeld:

-DualDiscs
- Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken.
- Discs in een ongewone vorm
- Andere discs dan cd's
- Beschadigde discs, inclusief schijven die zijn gebarsten, gebogen of waarvan stukjes zijn afgebroken
– Cd-r/rw-discs die niet zijn gefinaliseerd

• Schrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.
• Om een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.
• Condens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.
• Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en

waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.

- Plak geen in de handel verkrijgbare labels of andere materialen op de discs.

• De discs kunnen vervormen waardoor ze onafspeelbaar kunnen worden.
• De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen.

USB-opslagapparaat

• Het maken van verbindingen via een USB-hub wordt niet ondersteund.
• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.

• Afhankelijk van het USB-apparaat kunnen de volgende problemen voorkomen.

• De bediening kan verschillend zijn.

• Het opslagapparaat wordt niet herkend.
• Bestanden worden niet correct afgespeeld.
• Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert.

Compatibiliteit met gecomprimeerde audio

• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.

• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd:

• Unicode (UTF-8, UTF-16)
• Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen

LET OP

- Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.

- Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie .wma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequentie	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie .mp3
Bitsnelheid 8 kbps tot 3	20 kbps (CBR), VBR
Bemonsteringsfrequentie	8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)

Compatibele ID3-tag-versie	1.0, 1.1, 2.2, 2.3, 2.4(ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)
M3u-afspeellijst Niet compatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

- WAV-bestandsindelingen kunnen niet worden gebruikt via MTP.

Bestandsextensie .wav
Kwantisatiebits 8 en 16	(LPCM)
Bemonsteringsfrequentie	16 kHz tot 48 kHz (LPCM)

FLAC-bestanden

• FLAC-bestandsindelingen kunnen niet worden gebruikt via MTP.
• FLAC-bestanden kunnen, afhankelijk van de codeerinrichting, mogelijk niet worden afgespeeld.

Bestandsextensie.flac
Bemonsteringsfrequentie	8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz
Kwantisatiebitsnelheid	16 bits
Kanaalmodus 1/2 kanalen

Disc

- Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast.

Hiërarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen M	Maximaal 99
Afspeelbare bestanden	Maximaal 999
Bestandsysteem ISO 96	60 Level 1 en 2, Romeo, Joliet
Afspelen van multisessie-discs	Compatibel
Gegevensoverdracht pakket schrijven	Niet compatibel

USB-apparaat

- Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Hiërarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Ma	Maximaal 500
Afspeelbare bestanden	Maximaal 15 000
Afspelen van auteursrechtelijk beschermde bestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerste partitie kan worden afgespeeld.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat. Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven.

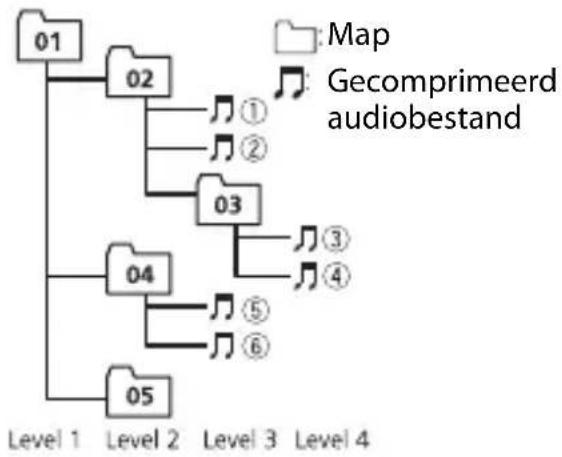

Voorbeeld van een boomstructuur

01 tot 05: Mapnummer ① tot :6Afspeelvolgorde

Lijst van Russische tekens

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

FLAC

Copyright © 2000-2009 Josh Coalson Copyright © 2011-2013 Xiph.Org Foundation Verspreiding en gebruik in bron- en binaire vorm, met of zonder wijziging, is toegestaan mits aan de volgende voorwaarden is voldaan:

-Elke verspreiding van broncode moet de hierboven vermelde auteursrechtelijke mededeling omvatten, alsook deze lijst met voorwaarden en de volgende disclaimer.

-Verspreidingen in binaire vorm moeten de hierboven vermelde auteursrechtelijke mededeling, alsook deze lijst met voorwaarden en de volgende disclaimer opnemen in de documentatie en/of andere materialen die bij de verspreiding worden geleverd.

-De naam van Xiph.org Foundation noch de naam van zijn bijdragers mogen worden gebruikt om producten die van deze software afgeleid zijn, te onderschrijven of te promoten zonder specifieke, voorafgaande en schriftelijke toestemming.

DEZE SOFTWARE WORDT DOOR DE HOUDERS VAN HET AUTEURSRECHT EN DOOR DE BIJDRAGERS "ZONDER MEER" GELEVERD, EN ER WORDT GEEN ENKELE

UITDRUKKELIJKE OF IMPLICIETE GARANTIE VERLEEND, INCLUSIEF MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. IN GEEN GEVAL KUNNEN DE STICHTING OF HAAR BIJDRAGERS AANSPRAKELIJK WORDEN GESTELD VOOR DIRECTE, INDIRECTE, INCIDENTELE, SPECIALE, EXEMPLARISCHE OF GEVOLGSCHADE (INCLUSIEF MAAR NIET BEPERKT TOT AANKOOP VAN VERVANGGOEDEREN OF -DIENSTEN; VERLIES VAN GEBRUIK, GEGEVENS OF WINST; OF BEDRIJFSONDERBREKING) ONGEACHT DE MANIER WAAROP DEZE WERD VEROORZAAKT EN ONGEACHT ELKE AANSPRAKELIJKHEIDSTHEORIE, ZOWEL IN CONTRACT, STRIKTE AANSPRAKELIJKHEID OF TORT (INCLUSIEF VERWAARLOZING OF ANDERSZINS) OP ENIGERLEI WIJZE RESULTEREND UIT HET GEBRUIK VAN DEZE SOFTWARE, ZELFS INDIEN DE MOGELIJKHEID VAN DEZE SCHADE WERD GEMELD.

Google™, Google Play, Android Google, Google Play en Android zijn handelsmerken van Google LLC.

Technische gegevens

Algemeen

Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar)

Aardingsysteem: negatief Maximaal stroomverbruik: 10,0 A

Afmetingen (B × H × D): DIN

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 188 mm × 58 mm × 17 mm D

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 170 mm × 46 mm × 17 mm

Gewicht: 1 kg

Audio

Maximaal uitgangsvermogen:

• 50 W × 4 kan./4 Ω (zonder subwoofer)
• 50 ~W × 2 kan. / 4 + 70 ~W × 1 kan. / 2 (met subwoofer)

Doorlopend uitgangsvermogen:

22 W × 4 (50 Hz tot 15 000 Hz, 5% THD, 4-Ω-belasting, beide kanalen)

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω toegestaan)

Preout maximaal uitgangsniveau: 2,0 V

Contouren loudness: +10 dB (100 Hz), +6,5 dB (10 kHz) (volume: -30 dB)

Equalizer (grafische equalizer met 5 banden):

Frequentie: 80 Hz/250 Hz/800 Hz/2,5 kHz/8 kHz

Bereik equalizer: ±12 dB (in stappen van 2 dB)

Subwoofer (mono):

Frequentie: 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz/200 Hz

Helling: -12 dB/oct, -24 dB/oct Gain: +6 dB tot -24 dB

Fase: Normaal/tegengesteld

Cd-speler

Systeem: Compact Disc Audio

Bruikbare discs: Compact Discs

Signaal-ruisverhouding: 94 dB (1 kHz) (IEC-A-netwerk)

Aantal kanalen: 2 (stereo)

MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3

WMA decodeerformaat: Ver. 7, 8, 9, 9.1, 9.2 (2 kanaals geluid)

WAV-signaalformaat: lineaire PCM (niet gecomprimeerd)

USB

USB-standaardspecificatie: USB 2.0 volledige snelheid

Maximaal stroomverbruik: 1 A

USB-protocol: MSC (Mass Storage Class)

MTP (Media Transfer Protocol)

WAV-signaalformaat: lineaire PCM (niet gecomprimeerd)

FM-tuner

Frequentiebereik: 87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid: 11 dBf (1,0 μV/75 Ω, mono, S/R: 30 dB)

Signaal-ruisverhouding: 72 dB (IEC-A-netwerk)

MW-tuner

Frequentiebereik: 531 kHz tot 1 602 kHz

Bruikbare gevoeligheid: 25 μV (S/R: 20 dB)

Signaal-ruisverhouding: 62 dB (IEC-A-netwerk)

LW-tuner

Frequentiebereik: 153 kHz tot 281 kHz

Bruikbare gevoeligheid: 28 μV (S/R: 20 dB)

Signaal-ruisverhouding: 62 dB (IEC-A-netwerk)

OPMERKING

Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

http://www.pioneer-car.eu

Visit www.pioneer-car.co.uk (or www.pioneer-car.eu) to register your product. Visitez www.pioneer-car.fr (ou www.pioneer-car.eu) pour enregistrer votre appareil. Si prega di visitare il sito www.pioneer-car.it (o www.pioneer-car.eu) per registrare il prodotto. Visite www.pioneer-car.es (o www.pioneer-car.eu) para registrar su producto. Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer-car.de (oder www.pioneer-car.eu). Bezoek www.pioneer-car.nl (of www.pioneer-car.eu) om uw product te registreren. Посетите www.pioneer-rus.ru (или www.pioneer-car.eu) для регистрации приобретенного Вами изделия.
