BMS 800 - Perceuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Einhell
Modèle	BMS 800
Alimentation	230 V, 800 W
Capacité de perçage (béton)	16 mm
Capacité de perçage (acier)	13 mm
Capacité de perçage (bois)	25 mm
Vitesse à vide (1ère vitesse)	0 - 630 tr/min
Vitesse à vide (2ème vitesse)	0 - 1700 tr/min
Fréquence de percussion (1ère vitesse)	0 - 11970 coups/min
Fréquence de percussion (2ème vitesse)	0 - 3230 coups/min
Mandrin	Mandrin porte-foret à serrage rapide, 1,5 - 13 mm
Fonctions principales	Perçage, perçage à percussion, vissage
Régulation de vitesse	Électronique variable
Sens de rotation	Droite / Gauche (inverseur)
Sécurité	Double isolation, antiparasitage, blocage de l'interrupteur
Accessoires inclus	Poignée auxiliaire, butée de profondeur
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits corrosifs, vérifier les balais de charbon, maintenir les fentes d'aération dégagées
Pièces détachées et réparabilité	Pièces disponibles via vue éclatée, réparation par un spécialiste
Garantie	6 mois

FOIRE AUX QUESTIONS - BMS 800 EINHELL

Comment changer la vitesse sur la perceuse Einhell BMS 800 ?

La BMS 800 dispose de deux vitesses. Pour changer, utilisez le bouton de changement de vitesse (repère 4) situé sur le dessus du carter. Commutez uniquement à l'arrêt pour éviter d'endommager l'engrenage.

Comment utiliser le mode percussion ?

Le mode percussion s'active via le commutateur perçage/perçage à percussion (repère 5). Pour percer dans du béton ou de la maçonnerie, placez le commutateur sur la position percussion. Ne commutez qu'à l'arrêt.

Pourquoi ma perceuse ne fonctionne-t-elle pas ?

Vérifiez d'abord que la fiche est bien branchée et que la prise secteur fonctionne. Assurez-vous que le commutateur marche/arrêt n'est pas bloqué. Si l'appareil ne démarre pas, le problème peut venir des balais de charbon usés ; faites-les vérifier par un spécialiste.

Comment régler la profondeur de perçage ?

La butée de profondeur (repère 2) se fixe sur la poignée auxiliaire. Desserez la molette, ajustez la tige à la profondeur souhaitée, puis resserrez. La butée empêche le foret de pénétrer plus loin que réglé.

Puis utiliser la perceuse comme visseuse ?

Oui, la BMS 800 peut visser. Placez le commutateur perçage/perçage à percussion sur la position 'perçage/vissage' (sans percussion). Utilisez la variation de vitesse en appuyant plus ou moins sur la gâchette pour adapter le couple. Pensez à utiliser un embout adapté.

Comment inverser le sens de rotation ?

Utilisez le commutateur inverseur marche droite/gauche (repère 7) situé au-dessus de la gâchette. Poussez-le à gauche pour la rotation droite (serrage), à droite pour la rotation gauche (desserrage). Ne commutez que lorsque l'appareil est à l'arrêt.

Quelle est la puissance et la tension de la perceuse ?

La perceuse Einhell BMS 800 a une puissance absorbée de 800 W et fonctionne sous une tension de 230 V (courant alternatif). Elle est à double isolation.

Comment changer le mandrin ?

Le mandrin est un mandrin à serrage rapide. Pour le changer, tenez la bague du mandrin et tournez la bague avant pour ouvrir les mors. Retirez le foret. Pour déposer le mandrin, il est généralement vissé ; utilisez une clé Allen pour le débloquer. Consultez la vue éclatée pour les pièces.

Quels sont les conseils de sécurité importants ?

Portez toujours des lunettes de protection et un masque anti-poussière. Utilisez la poignée auxiliaire fournie. Débranchez l'appareil avant tout réglage ou nettoyage. Ne travaillez pas à proximité de liquides inflammables. Protégez le câble d'alimentation.

Où trouver des pièces détachées pour la BMS 800 ?

Les pièces détachées sont disponibles via le service après-vente Einhell. Utilisez la vue éclatée fournie avec la notice pour identifier la référence exacte de la pièce. Adressez-vous à un revendeur agréé ou directement au SAV.

MODE D'EMPLOI BMS 800 EINHELL

Composition du colis

BMS 800 Quick,

Mandrin porte-foret à serrage rapide de 1,5 à 13 mm,

Poignée auxiliaire avec butée de profondeur

Description

1 Mandrin porte-foret à serrage rapide

2 Butée de profondeur

3 Poignée auxiliaire

4 Bouton de changement de vitesse, 2 vitesses

5 Commutateur perçage/perçage à percus- sion

6 Plaquette signalétique

7 Commutateur inverseur marche Droite/Gauche

8 Régulateur de vitesse

9 Bouton de blocage

10 Commutateur marche/arrêt

Caractéristiques techniques

Tension: 230 V

Puissance 800 Watts absorbée:

Capacité Béton 16 mm de Acier 13 mm

perçage: Bois 25 mm

Vitesse en 1 ère vitesse charge: 0-630 min

2ème vitesse 0-1700 min ^1

Vitesse en 1ère vitesse

percussion: 0-11970 min ^1

2 ème vitesse 0-3230 min ^1

A double isolation

Antiparasitée

Montée selon les normes

VDE correspondantes

Attention

●La BMS 800 n'est pas prévue pour l'entraînement d'outils adaptable.

- Ne pas utiliser à proximité de vapeurs ou de liquides inflammables.

●Utiliser seulement des forets bien affûtés et des embouts de vissage adaptés.

- Retirez la fiche de la prise de courant pour toutes modifications de l'utilisation et pour le nettoyage.

- Protégez le cordon d'alimentation contre les détériorations. Huile et acides peuvent endommagés le cordon.

- Ne pas porter l'appareil par le cordon d'alimentation.

- Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.

●Avant le raccordement à la prise de courant, veillez à ce que l'interrupteur de service ne soit pas bloqué sur marche.

- En cas d'utilisation de câble sur enrouleur, dérouler entièrement le câble. Section du câble : min 1 mm ^2 .

●Ne pas surcharger la machine.

●Fixer fermement toutes les pièces à travailler.

- Empêcher l'accès aux enfants.

●Assurez-vous une bonne stabilité sur les échelles ou écha-faudages lors de perçage à main levée.

- Utilisez la poignée auxiliaire lorsque vous percez à proximité de conduites électriques.

- Mettez des lunettes de protection et utilisez un masque antipoussière pour les travaux de perçage dégageant de la poussière.

Entretien

●Gardez votre perceuse propre.

- N'utilisez pas de produits corrosifs pour nettoyer le plastique.

●En cas de formation excessive d'étincelles, vérifiez les balais des charbons.

●Maintenez les fentes d'aéra- tion dégagées.

- Dans le cas où vous constateriez des détériorations, la vue éclatée ci-jointe ainsi que la liste des pièces détachées vous permettra de définir avec précision les pièces de rechange et de passer la commande auprès de notre service après-vente.

- Confiez des travaux de réparation uniquement à un spécialiste.

F

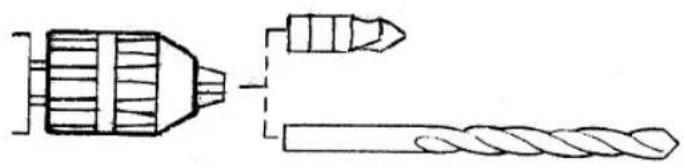

Toujours serrer le mandrin porte-foret à serrage rapide jusqu'à l'encliquetage.

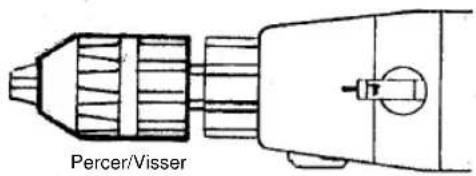

Commuter seulement à l'arrêt. Pour le perçage de carreaux de céramique et de faïence, utiliser la position Percer/Visser.

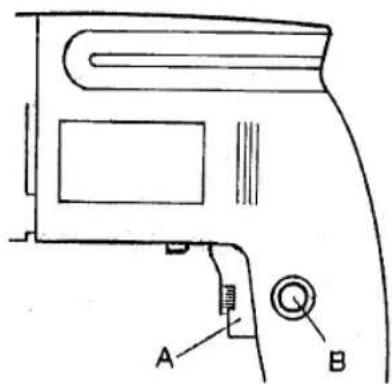

Commutateur marche/arrêt

Mise en Enfoncer le marche: commutateur A Fonctionne- Bloquer le commutateur ment A en enfonçant permanent: le bouton B Mettre à Appuyer brièvement sur l'arrêt: le commutateur A

En appuyant plus ou moins fort sur le commutateur marche/arrêt A, vous sélectionnerez la vitesse de rotation adéquate pour chaque utilisation (par ex.; visser, percer, etc.)

Marche à droite Marche à gauche

Tourner le régulateur de vitesse vers la droite augmente la vitesse de rotation

Pour raisons de sécurité, utilisez toujours la poignée auxiliaire pour travailler. Il est recommandé de porter une protection antibruit car le niveau du bruit en fonctionnement est supérieur à 85 dB (A).

Attention!

Commuter seulement à l'arrêt Position 1 sur position 2.

La période de garantie commence à partir de la date d'achat et dure 6 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
