BEDIENUNGSANLEITUNG BMS 800 EINHELL

D Gebrauchsanweisung Elektronik-Schlagbohrmaschine
GB Operating Instructions Electronic Hammer Drill
F Mode d'emploi Perceuse électronique à percussion
NL Gebruiksaanwijzing Elektronische klopboormachine
E Instrucciones para el uso Taladradora percutora electrónica
P Instruções Berbequim electrónico de percussão
S Bruksanvisning Elektroniskt styrd slagborrmaskin
SF Käyttöohje Sähköiskuporakone
N Bruksanvisning Elektronikk-boremaskin
GR Οδηλίες χρήσης Κρουστικό δράπανο ηλεκτρονικό
① Istruzioni per l'uso Trapano a percussione elettronico
DK Brugsanvisning Elektronisk slagboremaskine

I.-Nr.: 91015

Art.-Nr.: 42.592.20

Einhell®

Schnellspannbohrfutter

1,5 - 13 mm,

Zusatzhandgriff mit Tiefen- anschlag

Beschreibung

1 Schnellspannbohrfutter

2 Bohrtiefenanschlag

3 Zusatzgriff

4 2-Gang-Getriebeschalter

5 Bohren/Schlagbohren-Umschalter

6 Typenschild

7 Rechts-/Linkslauf-Umschalter

8 Drehzahl-Regler

9 Feststellknopf

10 Betriebsschalter

Technische Daten

Spannung: 230 V

Leistungs- 800 Watt

aufnahme:

Bohr- Beton 16 mm

leistung: Stahl 13 mm

Holz 25 mm

Last- 1-Gang 0-630 min ^1

drehzahl: 2-Gang 0-1700 min ^1

Schlag- 1-Gang 0-11970 min

zahl: 2-Gang 0-3230 min

Schutzisoliert,

Funkentstört,

Aufgebaut nach den zutreffenden

VDE-Normen

Achtung

●Die BMS 800 ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.

●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.

●Nur scharfe Bohrer und geeignete Schrauberbits verwenden.

●Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.

●Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.

●Das Gerät nicht am Netzkabel tragen.

●Den Stecker nicht durch ziehen am Netzkabel aus der Steckdose entfernen.

- Achten Sie vor dem einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.

- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1 mm ^2 .

●Maschine nicht überlasten.

●Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.

●Kindern unzugänglich machen!

- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.

●Verwenden Sie den Zusatzhandgriff beim Bohren in der Nähe von elektrischen Leitungen.

●In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.

●Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.

●Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.

- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.

●Halten Sie die Lüftungsschlitze frei.

- Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung, sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kundenservice anfordern.

●Reparaturarbeiten nur vom Fachmann ausführen lassen.

D

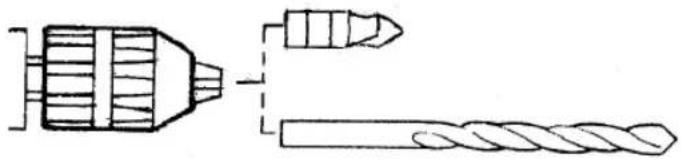

Schnellspannbohrfutter immer bis zur Rastung spannen.

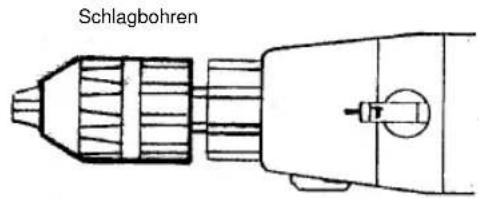

Schlagbohren

Bohren/Schrauben

Nur im Stillstand umschalten. Beim Bohren in Fliesen und Kacheln Stellung Bohren/Schrauben einstellen.

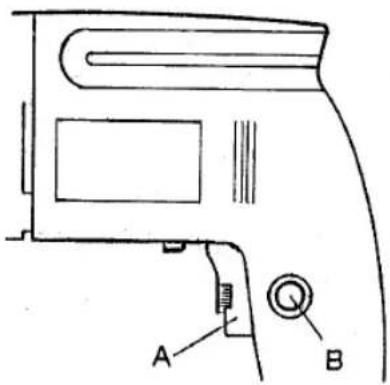

Einschalten: Betriebsschalter A eindrücken

Dauerbetrieb: Mit Feststellknopf B Schalter A sicher

Ausschalten: Betriebsschalter A kurz eindrücken

Durch mehr oder weniger starkes Drücken des Betriebsschalters A wählen Sie die

richtige Tourenzahl für jede Arbeit. (z.B. Schrauben, Bohren usw.)

Rechtslauf Linkslauf

R L εA

Drehen des Drehzahlreglers nach rechts erhöht sich die Umdrehung

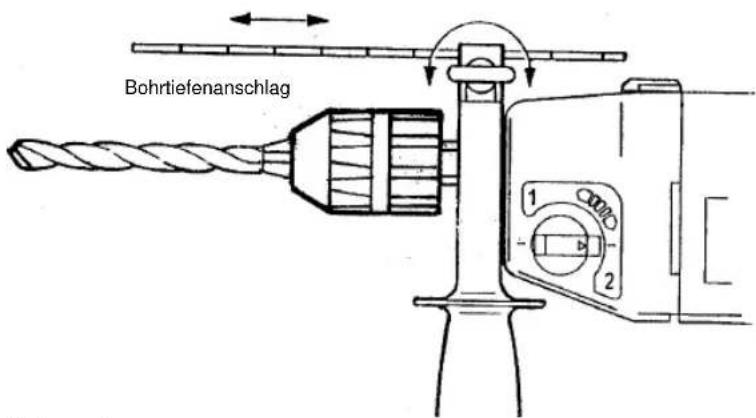

Bohrtiefenanschlag 1 2

Stellung 2

Achtung!

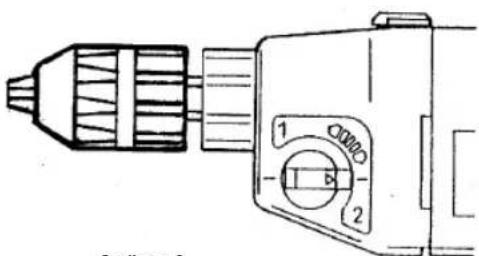

Nur im Stillstand umschalten. Stellung 1 auf Stellung 2

Achtung!

Benutzen Sie aus Sicherheitsgründen beim Arbeiten stets den Zusatzhandgriff. Da im Betrieb der Geräuschpegel über 85 dB (A) liegt, ist ein Gehörschutz empfehlenswert.

7 Rechts-/Linkslauf-Umschalter

Optagen 800 Watt effekt:

Bore- Beton 16 mm effekt: Stål 13 mm Træ 25

Omdrej- 1. gear 0-630 min nings- 2. gear 0-1700 min effekt:

Slag- 1. gear 0-11970 min effekt: 2. gear 0-3230 min

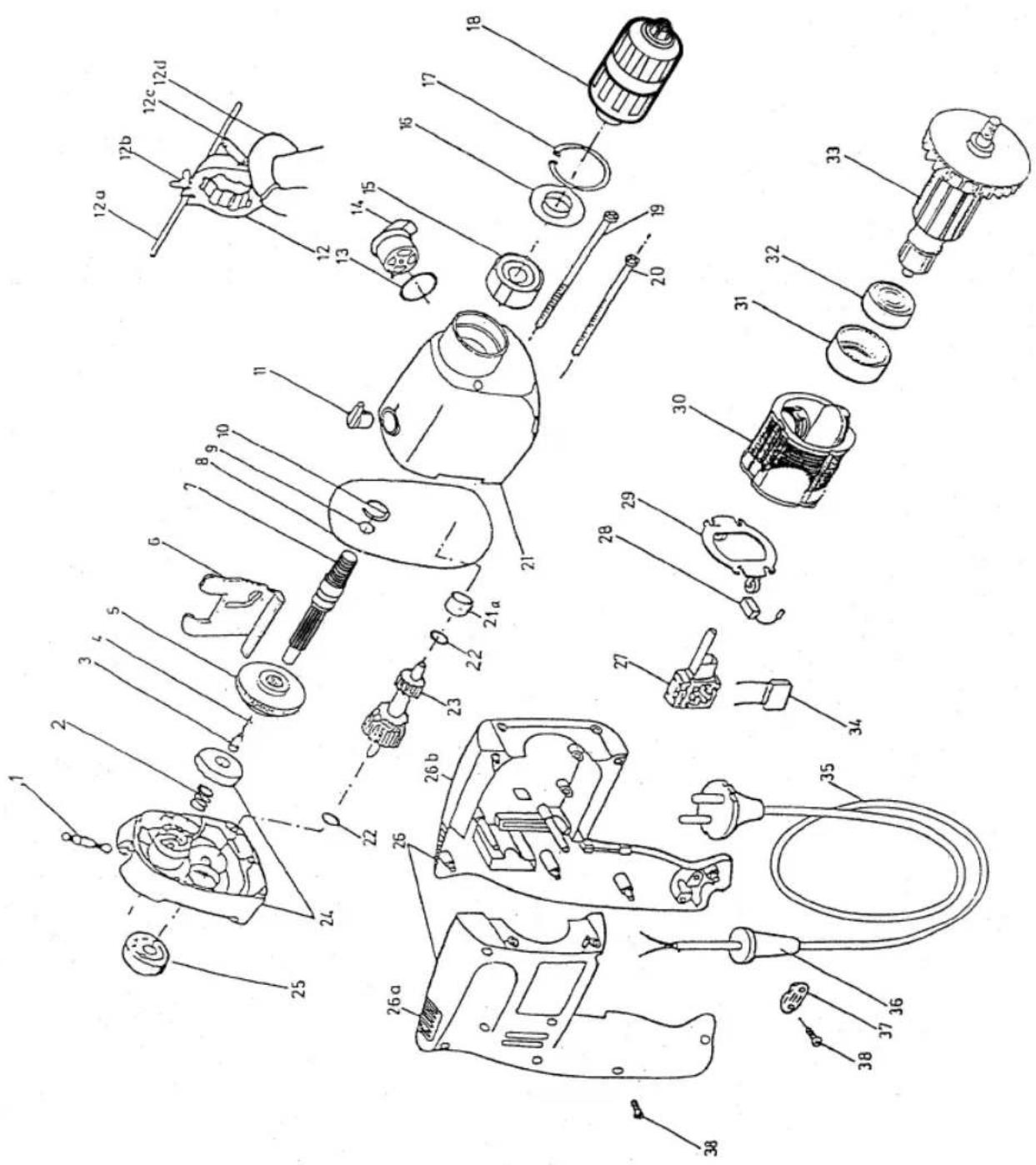

Ersatzteilzeichnung BMS 800 Quick, Art.-Nr. 42.592.20, I.-Nr. 91015

Ersatzteilliste BMS 800 Quick, Art.-Nr. 42.592.20, I.-Nr. 91015

01 Bolzen 42.591.02.61
02 Feder 42.591.02.62
03 Bolzen 5x10 42.591.02.63
04 Kugel 5 42.591.02.64
05 Getrieberad 42.591.02.05
06 Schieber 42.591.02.06
07 Aufnahmewelle 1/2" 42.592.20.01
08	Dichtungsring
09 Dichtungsring 42.591.02.09
10 Seegerring 42.591.02.10
11 Drehknopf 42.592.00.01
12 Zusatzhandgriff komplett 42.592.00.02
12a Tiefenanschlag 42.591.02.13
12b Schraube,Scheibe,Mutter 42.591.02.14
12c Schraube,Scheibe,Bolzen	42.591.02.15
12d Handgriff	42.591.02.16
13 Dichtung 42.591.02.17
14 Drehknopf 42.591.02.18
15 Kugellager 6002	42.591.02.19
16 Lagerhülse	42.591.02.20
17 Seegerring 42.591.02.21
18 Schnellspann-Bohrfutter	42.592.20.02
19 Schraube 4,2x80/20	42.591.02.25
20 Schraube 3,9x43	42.591.02.26
21 Getriebegehäuse	42.591.02.66
21a Nadellager 0608	42.591.02.67
22 U Scheibe	42.591.02.68
23 Getriebewelle 42.591.02.69
24 Lagerschild	42.591.02.70
25 Kugellager 6082	42.591.02.31
26 Griffgehäuse komplett	42.592.00.03
26a Griffgehäuse rechts	42.592.00.04
26b Griffgehäuse links	42.592.00.05
27 Schalter	42.591.02.35
28 Schleifkohle	42.591.02.36
29 Kohlenhalter	42.591.02.37
30 Stator	42.591.02.38
31 Lagerhülse	42.591.02.39
32 Kugellager	42.591.02.40
33 Rotor	42.591.02.41
34 Kondensator	42.591.02.42
35	Netzleitung
36 Knickschutztülle	42.591.02.44
37 Zugentlastungsschelle	42.591.02.45
38 Schraube 3,9x19	42.591.02.46

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Eschenstraße 6 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Elektronik-Schlagbohrmaschine	Electronic Hammer Drill	Perceuse électronique à percusion	Elektronische klopboormachine	Taladradora percutora electrónica	Berbequim electrónico de percussão
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
BMS 800 Quick
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie 89/392/EWG mit Änderungen☑EG Richtlinie Elektromagnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is:☑EG machinerichtlijn 89/392/EWG met wijzigingen☑EG richtlijn Elektromagnetische compatibilitéit 89/336 EWG met wijzigingen	– No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
EN 60555-2; EN 55014; prEN 55024 part 2; prEN 55024 part 3; prEN 55024 part 4; DIN VDE 0740 T1 04.81 + A1 07.82; DIN VDE 0740 T21 04.81
Landau/Isar, den20. 12. 1995SchneiderProdukt-Management-L	Landau/Isar, (date)20. 12. 1995SchneiderHead of Product Management	Landau/Isar, (date)20. 12. 1995SchneiderDirection Gestion Produits	Landau/Isar, datum20. 12. 1995SchneiderHoofd produkt management	Landau/Isar20. 12. 1995SchneiderDirector de gestión productos	Landau/Isar20. 12. 1995SchneiderChefe da Gestão de Produtos

Achivierung / For archives: BMS-0034-02-079-E

S	SF	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar ifirmans	EC YhdenmukaisuusilmoitusAllekirjoittanut ilmoittaa yhtiön	EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma	EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας	Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet
HANS EINHELL AG · Eschenstraße 6 · D-94405 Landau/Isar
namn, att	nimissä että	at	óτι η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / το προϊόν	macchina/prodotto	maskine/produkt
Elektroniskt styrd slagborrmaskin	Sähköiskuporakone	Elektronikk-boremaskin	Κρουστικό δράπανο ηλεκτρονικό	Trapano a percussione elettronico	Elektronisk slagboremaskine
märke	merkki	Merke	uáρκα	marca	mærke
Einhell®
typ	typpi	Type	túπος	tipo	type
BMS 800 Quick
– serienummer på produkten - motsvararEU riktlinje för maskiner89/392/EWG med ändringarEU riktlinje för elektromagnetisk kompatibilitet89/336 med ändringar	– tuotteen valmistusnumero - vastaaEU-konedirektiivik (johon on tehty muutoksia)89/392/EWGEU-direktiviä 89/336 EWG (johon on tehty muutoksia) ja joka koskee sähkömagn-eettista mukautuvuutta (EMI)	– Serienumer på produktet – tilredsstiller følgende retningslinjer:EU Maskinretningslinje 89/392/ EWG med endringerEU Ratningslinje for elektromagnetisk kompatibilitet 89/336 EWG med endringer,	– Αριθμός σειράς πάνω στο προϊόν – ανταποκρίνεται στηνκατευθυντήρια γραμμή της Ευρωπαικής Κοινότητας 89/392/ EOK με αλλαγέκατευθυντήρια γραμμή ηλεκτροναγντικής ανεκτικότητας της Ευρωπαικής Κοινότητας 89/ 336/ EOK με αλλαγές.	– numero di serie sul prodotto - corrispondealla Direttiva CE sulle macchine 89/392/CEE con modifichealla Direttiva CE sulla compatibilità eletro-magnetica 89/336 CEE con modifiche	– Serienummer på produktet - opfylderEU-maskindirektiv89/392/EØF med ændringerEU-direktiv vedr. elektromagnetisk stoj (EMC)89/336/EØF med ændringer.
EN 60555-2; EN 55014; prEN 55024 part 2; prEN 55024 part 3; prEN 55024 part 4; DIN VDE 0740 T1 04.81 + A1 07.82; DIN VDE 0740 T21 04.81
Landau/Isar, den20. 12. 1995SchneiderProduktledningen - L	Landau/Isar20. 12. 1995SchneiderTuotannon johto - L	Landau/Isar, den20. 12. 1995SchneiderProduktadministrasjonssjef	Landau/Isar, στις20. 12. 1995SchneiderΔιευθυντής προϊόντος	Landau/Isar,Im20. 12. 1995SchneiderIl Responsabile della produzione	Landau/Isar, den20. 12. 1995SchneiderProduktmanagement-leder

D GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner

GB EINHELL-WARRANTY CERTIFICATE

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer GmbH

Mühlgasse 1

A-2353 Guntramsdorf

GB Einhell Marketing Sales & Service

Technische Änderungen vorbehalten
