BMS 800 - Pora EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Poravasara
Merkki	Einhell
Malli	BMS 800
Syöttö	230 V, 800 W
Porauskapasiteetti (betoni)	16 mm
Porauskapasiteetti (teräs)	13 mm
Porauskapasiteetti (puu)	25 mm
Kuormitusnopeus (1. vaihde)	0 - 630 r/min
Kuormitusnopeus (2. vaihde)	0 - 1700 r/min
Iskutiheys (1. vaihde)	0 - 11970 iskua/min
Iskutiheys (2. vaihde)	0 - 3230 iskua/min
Istukka	Pikakiinnitteinen poranteräistukka, 1,5 - 13 mm
Päätoiminnot	Poraus, iskuporaus, ruuvaus
Nopeudensäätö	Säädettävä elektroniikka
Pyörimissuunta	Oikea / Vasen (vaihtokytkin)
Turvallisuus	Kaksoiseristys, häiriönpoisto, kytkimen lukitus
Mukana tulevat tarvikkeet	Apukahva, syvyydenrajoitin
Huolto ja puhdistus	Puhdista kuivalla liinalla, älä käytä syövyttäviä aineita, tarkista hiiliharjat, pidä tuuletusaukot puhtaina
Varaosat ja korjattavuus	Osat saatavana räjäytyskuvan kautta, korjaus ammattilaisen toimesta
Takuu	6 kuukautta

Usein kysytyt kysymykset - BMS 800 EINHELL

Kuinka vaihtaa nopeutta Einhell BMS 800 -porakoneessa?

BMS 800:ssa on kaksi vaihdetta. Vaihda nopeutta käyttämällä vaihteenvalintapainiketta (merkintä 4), joka sijaitsee kotelon päällä. Vaihda vain koneen pysähtyessä välttääksesi vaihteiston vaurioitumisen.

Kuinka käyttää iskuporaustilaa?

Iskuporaustila aktivoidaan poraus/iskuporauskytkimellä (merkintä 5). Porataksesi betoniin tai muuraukseen, aseta kytkin iskuasentoon. Vaihda vain koneen pysähtyessä.

Miksi porakoneeni ei toimi?

Tarkista ensin, että pistoke on kunnolla kiinni ja että pistorasia toimii. Varmista, ettei käynnistyskytkin ole lukittu. Jos laite ei käynnisty, ongelma voi johtua kuluneista hiiliharjoista; anna ammattilaisen tarkistaa ne.

Kuinka säätää poraussyvyys?

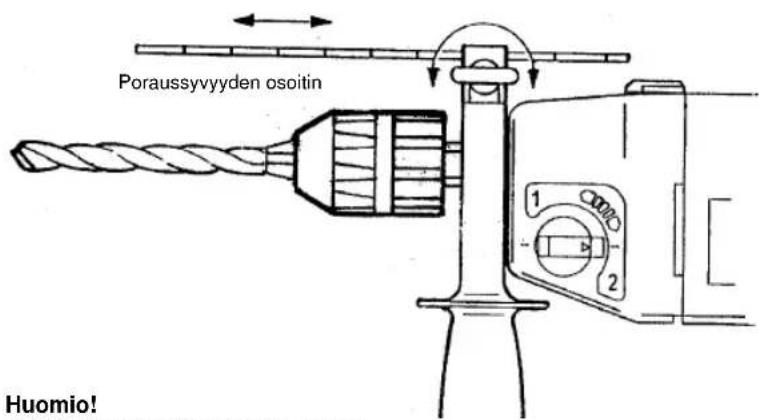

Syvyydenrajoitin (merkintä 2) kiinnitetään apukahvaan. Löysää rullaa, säädä tanko haluttuun syvyyteen ja kiristä. Rajoitin estää poranterää tunkeutumasta säädettyä syvemmälle.

Voinko käyttää porakonetta ruuvauskoneena?

Kyllä, BMS 800 pystyy ruuvaamaan. Aseta poraus/iskuporauskytkin asentoon 'poraus/ruuvaus' (ilman iskua). Säädä nopeutta painamalla liipaisinta enemmän tai vähemmän vääntömomentin säätämiseksi. Muista käyttää sopivaa terää.

Kuinka vaihtaa pyörimissuunta?

Käytä oikea/vasen -vaihtokytkintä (merkintä 7), joka sijaitsee liipaisimen yläpuolella. Työnnä vasemmalle oikealle pyörimiselle (kiristys), oikealle vasemmalle pyörimiselle (löysäys). Vaihda vain koneen ollessa pysähtyneenä.

Mikä on porakoneen teho ja jännite?

Einhell BMS 800 -porakoneen ottoteho on 800 W ja se toimii 230 V jännitteellä (vaihtovirta). Siinä on kaksoiseristys.

Kuinka vaihtaa istukka?

Istukka on pikakiinnitteinen istukka. Vaihtaaksesi sen, pidä kiinni istukan renkaasta ja käännä eturengasta avataksesi leuat. Poista poranterä. Istukan irrottamiseksi se on yleensä ruuvattu; käytä kuusiokoloavainta sen löysäämiseen. Katso räjäytyskuvaa osien tunnistamiseksi.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä aina suojalaseja ja pölysuojainta. Käytä mukana toimitettua apukahvaa. Irrota laite verkosta ennen säätöjä tai puhdistusta. Älä työskentele tulenarkojen nesteiden lähellä. Suojaa virtajohto.

Mistä löydän varaosia BMS 800 -malliin?

Varaosia on saatavana Einhellin huoltopalvelusta. Käytä räjäytyskuvaa, joka toimitetaan ohjekirjan mukana, tunnistaaksesi osan tarkan viitenumeron. Ota yhteyttä valtuutettuun jälleenmyyjään tai suoraan huoltoon.

KÄYTTÖOHJE BMS 800 EINHELL

Pikaklinnitysporanistukka

1,5 -13 mm,

Lisäkahva syvyysvasteella

Nimike

1 Pikaklinitysporanistukka

2 Poraussyvyyden osoitin

3 Lisäkahva

4 2-vaihde-nopeuskytkentä

5 Poraus-/iskuporauskytkin

6 Tyyppikilpi

8 Kierrosluvun säädin

9 Lukituspainike

10 Käyttökytkin

Tekniset tiedot

Jännite: 230 V

Tehonotto: 800 wattia

Porausteho: Betoni 16 mm

Teräs 13 mm

Puu 25 mm

Kuormitus- 1. vaihde

kierrosluku: 0-630 min ^1

1. vaihde

0-1700 min ^1

Iskuluku: 1. vaihde

0-11970 min ^1

1. vaihde

0-3230 min ^1

Suojaeristetty,

Häiriövaimennettu,

Valmistettu vastaavien

VDE-normien mukaan

Huomio

●BMS 800 ei ole tarkoitettu lisäyslaitteiden käyttöön.

- Älä käytä laitetta höyryjen tai palavien nesteiden läheisyy-dessä.

●Käytä vain teräviä poranteriä ja sopivia ruuvausosia.

Vedä aina laitetta korjattaessa tai puhdistettaessa pistoke irti pistorasiasta.

●Suojaa verkkojohto vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.

- Älä kanna laitetta verkkojohdosta.

- Älä vedä pistoketta irti pisto-rasiasta johdosta vetämällä.

●Tarkista ennen pistokkeen pistorasiaan työntämistä, että käyttökytkin ei ole lukittu.

- Kun käytät kaapelirumpua, kierrä johto kokonaan rummulle. Johtimen läpimitta vähintään 1mm².

- Älä ylikuormita konetta.

- Kiinnitä kaikki työstettävät kappaleet tukevasti.

- Älä anna lasten käyttää tai käsitellä laitetta.

- Pidä huolta siitä, että seisot tukevasti tikkaille tai telineillä, kun poraat vapaasti.

●Käytä lisäkahvaa, kun poraat sahköjohtojen läheisyydessä.

- Tarkista ensin seinissä kulkevien näkymättöminen sähkövesi- tai kaasujohtojen sijainti johdonhakulaitteella, ennen poraamisen aloittamista.

- Käytä suojalaseja ja käytä pölynaamaria, kun työskennel-täessä syntyy paljon pölyä.

Huolto

●Pidä porakone aina puhtaana.

-Älä käytä muovin puhdistamiseen mitään syövyttäviä ain-eita.

●Jos liiallista kipinöintiä ilmenee, tarkista poran terät.

●Pidä tuuletusaukot vapaina.

●Mikäli toteat laitteessa vikoja, voit nimetä varaosat mukana olevan rakennepiirustuksen, sekä osalistan avulla ja tilata osat huoltopalvelusta.

●Alnoastaan ammattimies saa suorittaa korjaustyöt.

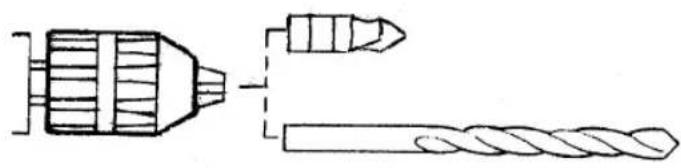

Klinnitä pikaklinnitysporastukka aina lukltusasentoon saaka.

Huomio!

Kytke vain, kun laite on pysäh- tynyt. Laattoja ja kaakeleita porattaessa on säädettävä asentoon poraus/ruuvaus.

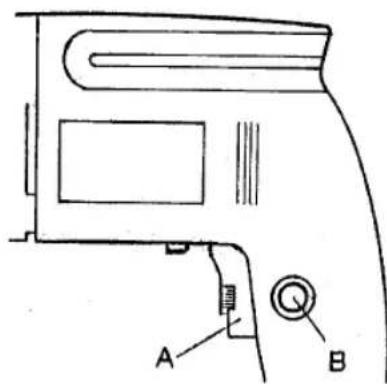

Päällekytkentä: Paina käyttökytkin A alas

Kestokäyttö: Kytkin A varmistetaan lukitsimella B.

Poiskytkentä: Paina lyhyesti käyttökytkintä A.

Riippuen siitä, kuinta voimakkaasti painat käyttökytkintä A, valitset oikean kierrosnopeuden eri töille (esim. fuuvaus, poraus jne.).

Pyöriminen Pyöriminen oikealle vasemmalle

Kun kierroslukuvun säädintä kierretään oikealle, kierrosnopeus nousee.

Huomio!

Käytä työskenneltäessä turvallisuus- syistä aina lisäkahvaa. Koska melutaso ylittää työskenneltäessä 85 dB, on suositeltavaa käyttää kuulonsuojainta.

Huomio!

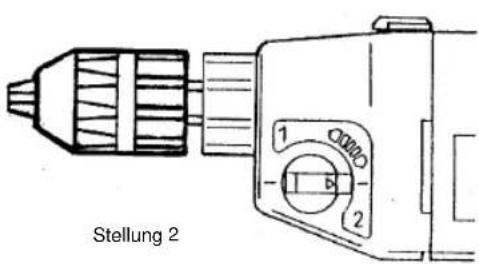

Kytkentä asennosta 1 asentoon 2 vain, kun kone on pysähtynyt.

Leveranseomfang

BMS 800 Quick,

Hurtlgspennborpatron

1,5-13 mm,

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toi-mintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

SF Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisiin muutoksiin pidätetään
