Type de produit	Meuleuse d'angle (broyeur)
Marque	Einhell
Modèle	WS 125/850-2
Tension nominale	230 V, 50 Hz
Puissance absorbée	850 W
Vitesse à vide	11 000 tr/min
Diamètre maxi de meule	125 mm
Filetage de broche	M14
Niveau de pression acoustique (LPA)	85,9 dB(A)
Niveau d'intensité acoustique (LWA)	98,9 dB(A)
Vibration	8,9 m/s²
Poids	2,3 kg
Double isolation	Classe II
Dispositif d'arrêt de broche	Oui
Interrupteur de sécurité	Oui
Capot de protection	Oui
Poignée supplémentaire	Oui
Balais en charbon remplaçables	Oui (longueur min. 5 mm)
Garantie	24 mois
Entretien	Nettoyer les fentes de ventilation, remplacer les balais usés
Sécurité	Utiliser lunettes, gants, protège-oreilles, masque respiratoire

FOIRE AUX QUESTIONS - WS 125/850-2 EINHELL

Comment changer la meule sur la meuleuse d'angle Einhell WS 125/850-2 ?

Débranchez l'appareil. Enfoncez le dispositif d'arrêt de broche pour bloquer la broche. Dévissez l'écrou de serrage avec la clé à ergots. Remplacez la meule et revissez l'écrou. Veillez à ce que le dispositif d'arrêt soit enfoncé pendant toute l'opération.

Quels outils de coupe puis-je utiliser avec cette meuleuse ?

Utilisez des meules de diamètre maximum 125 mm, homologuées pour une vitesse de rotation minimale de 11 000 tr/min et une vitesse circonférentielle de 80 m/s. Pour le tronçonnage, utilisez des meules minces (max. 3 mm).

Comment vérifier si une nouvelle meule est sûre ?

Faites tourner la meuleuse à vide pendant au moins une minute avec la nouvelle meule. Si des vibrations anormales apparaissent, remplacez la meule immédiatement.

Quand faut-il remplacer les balais en charbon ?

Remplacez les balais lorsqu'ils sont usés, brisés ou ont une longueur inférieure à 5 mm. Changez toujours les deux balais en même temps.

Quelles sont les précautions de sécurité essentielles ?

Portez des lunettes, gants, protège-oreilles et un masque respiratoire. Utilisez toujours le capot de protection et la poignée supplémentaire. Ne travaillez pas sur des matériaux contenant de l'amiante.

Comment utiliser la meuleuse pour le dégrossissage ?

Maintenez la meule à un angle de 30° à 40° par rapport à la surface de la pièce et déplacez-la avec un mouvement de va-et-vient.

Puis-je utiliser une meule de tronçonnage pour le dégrossissage ?

Non, les meules de tronçonnage sont conçues uniquement pour le coupage. Ne les utilisez jamais pour le dégrossissage.

Que faire si mon appareil vibre excessivement ?

Vérifiez si la meule est correctement installée et non endommagée. Si la vibration persiste, faites contrôler l'appareil par un électricien.

Comment nettoyer la meuleuse ?

Maintenez les fentes de ventilation propres pour assurer un refroidissement correct. Utilisez un chiffon sec ou une brosse douce. Ne pulvérisez jamais d'eau.

Où trouver des pièces de rechange originales ?

Adressez-vous à votre revendeur Einhell ou au service après-vente Einhell Benelux : Veldsteen 44, NL-4815 PK Breda, Tel. [phone].

MODE D'EMPLOI WS 125/850-2 EINHELL

1 Dispositif d'arret de la broche
2 Carter de protection
3 Flamque
4 Meule
5 Ecrou de serrage

Consignes generales de sécurité et de prévention des accidents

Vou ne pourrez travailler suturement et sans aucun risque avec l'appareil que si vous lisez entierement les consignes de sécurité et le mode d'emploi et si vous en respectez les Instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le cable de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommage. En cas de dégats, les pieces endommages doivent être remplacées tout de suite par un électricien confirmé.
  Retirez la fiche softeur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégats au cable secteur, guidez toutes le cable secteur vers l'arrière de l'appareil.
  Si you travailliez en plein air, n'utilise que les cables de rallonge homologues a cet effet. Les cables de rallonge utilisées doivent avoir une section transversale minimale de 1,5 mm. Les connecteurs enchablés doivent etre munis de contacts de mise a la terre etetre protégés contre les projections d'eau.
• Gardez les outils dans un endroit sur, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux conduisant beaucoup aoupouille.
  Pour des raisons de sécurité, la meuleuse d'angle ne peut ettre utilisée que si elle est equipee de son capot de protection et de sa poignee supplémentaire.
  Veillez a ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
  Utilisez seulement des pieces de rechange originales.

Il est interd it dusiner des matieriaux contenant de I'amiate!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concerne!

• Attention - Risque d'Incendie! Pendant les travaux de coupage et de ponçage, veiliez à ce que pas de matérielux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
  Seul un electricien confirmé est autorisé à effectuer des réparations.
  Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prondre dans ce cas des mesures insonisorantes et de protection de l'ouie. Le niveau de bruit de cet outil électrique est mesure selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
• Gardez-vous position de sécurité. Évitez des positions anormales du corps.
• N'exposez pas votre apparèil électrique à la pluie. N'utilisez pas les apparèils électriques dans une atmophère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électriche par le cable secteur. Protègez le cable secteur contre l'ondomagement par de l'huile, des solvants et des ariés aigues. Ne saississe pas le cable de l'appareil électriche.
• Gardez vous lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amplores ni de bijoux. Mottez un fillet à cheveux si vous avez les cheveux longs.
  Pour toute propre sécurité, n'utilissez que les accessoires et les apparèts auxiliaires produits par le fabricant de cet apparéel.
• La valeur de vibration mesure sur la polonnée selon ISO 5349.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier, elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintaine selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension sector. La tension sector ne doit différer enaucen cas de plus de 10% de la tension sectorindiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prevu pour la prévention des accidents. Pour le méttre en marche, poussez la touche vers l'avant et appuyez-la pour l'enc羚cher. Pourmettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

REEMPLACER LES MEULES

Retrez la fiche secteur. Remplacement aisé des grâce au dispositif d'arrêtre.

Poussce ce dispositif d'arrêt et faits enclenor che la moule. Ouvrez l'écroy a bride au moyen de la clá à ergots.

Remplacez la meule ou la meule

à tronconner et serotonin bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussée le dispositif d'arret de broche seulement si le moteur et la broche sont arrêtés?

Veilze à ce que le dispositif d'arrêt de broche soit poussependant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronconnueses d'une epaisseur maximale de 3mm vissez I'ecrou a bride deckeque queIe cote plan soit dirige vers la meule ou la meule tronconnexe.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faibles tourner la meulese d'angle sans charge avec la meule ou la meule bronzeenne monlee pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoit les fentes de ventilation doit rester toutes propres.

BALAIS EN CHARBON

Si les balais sont usés, brises ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouveaulezouslalbaisparpaires.

MEULES

Le diamètre de la meule ou de la meule tronconneuse ne doit jamais dépasser le diamètre préconise.

Avant d'utilisant la meule ou la meule troconneuse, verifiez sa vitesse de rotation specifiée. Il faut que la vitesse de la meule ou de la meule troconneuse soit plus grande que la vitesse au raienti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronconnues homologues pour une vitesse de rotation minimale de 11.000 tr.mn, et pour une vitesse circonferentiale de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30^ à 40^ par rapport au plan de poncage et la passoz par-dessus la pierce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'incinze pas la meuleuse d'angle dans le plan de coupé. Il faut que la meule tronconneuse présente une arête de coupé nette.

Il vaut meux utiliser une meule diamantée pour couper des pires dures.

Ilne faut pas usiner des matériaux contenant de l'amlante.

N'utilisz jamais des meules tronconiennes pour le dagrossissage!

CHARACTERISTIQUES TECHNIQUES

Tension nominale: 230V 50Hz

Puisssance absorbee:850 W

Vitesse au ralenti; 11.000 tr./mn.

Diametre maxi de meule: 125 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 85,9 dB(A)

Niveau d'intensité acoustique LWA: 98,9 dB(A)

Vibration 8,9 m/s

Poids 2,3 kg

A double isolation II / 回

F

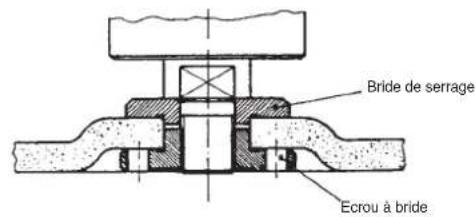

Disposition des brides en cas d'utilisation de meules et de meules tronconiennes

Disposition des brides en cas d'utilisation d'une meule contre-coudée ou droite

Disposition des brides en cas d'utilisation d'une meule tronconneuse contre-coudee

3 Disposition des brides en cas d'utilisation d'une meule tronconneuse droite

8

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les defaults de matériel ou de fonctionnement et de fabrication.

Les pieces de rechange requisés et les heures de travail ne seront pas factuées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.
