MANUALE UTENTE WS 125/850-2 EINHELL

Bediuningsanleitung für Winkelschleifer
Instructions de service pour meuleuse d'angle
Istruzioni per l'uso della smerigliatrice angolare

C

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio
4 Disco
5 Dado fissaggio

Avverenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparecchio sicuro e除去 infortuni solo se le avervente di sicurezza e le struzioni per l'uso vengono molto completeness e se le avervente inesse contente vengono seguite.

• Controllare ogni volta prima dell'uso l'appareccio, il cavo di alimentazione e la spina. Lavorare solo se l'appareccio è in perfetto stato e non presente danni. Learti分娩neggiate devono essere sostiluite subito da un ellettristica.
• Togliere sempre la spina dalla prosa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando I appearecchio non viene usato.
• Per evitare danni al cavo di alimentazione,esso, deserve sempre trovarsi sul retro della macchina.
• Per lavori all'aperto e permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono ave una sezione minima di 1,5 mm2. I collegamenti a spina devono ave contatti di terra ed essere protetti dagli spruzzi d'acqua.
• Conservare gli utensill in un posto sicuro e inaccessibile per i bambini.
• Portare sempre gli occhiiali protelliti, i quanti di sicurezza e le cuffe durante i lavori di smerigliatura, spazzolata e troncatura nonché una mascherina di protezione delle vie respiratoriie se si sviluppaanche polvere.
  Per motivi di sicurezza la sperigliatrico angolario poto venire usata solo con la calotta di protezione montata e con l'impagnatura ausilliar.
• Accertarsi che il pezzo da lavorare si ben fissato e non s sposti (serraflo).
• Nel lavorare (troncare e smerigliare) la pietra si delve usao un dispositivo di aspirazione della polvere che si'aomalogato per l'aspirazione di polvere minerale.

Non devono essere lavorati materiali contenti amlanto.

Rispettare le corrispondenti disposizioni per la prevenzione degli Infortuni (VBG 119) dell'associazione di categoria.

• Attenzione: pericolò d'incendio!
  Durante le operazioni di troncatura e smerigliatura accertarsi che non ci siano materiali inflammabili che possano venir raggiunti daile scintille.
  Impiegare solo ricambi originali.
  Le riparazioni devono essere eseguite solo da un elettricsta.
• Il livello di emissioni sonore sul posto di lavoro puo superare gli 85 dB (A). In quello caso è necessario che I operatore prenda delle misure di protezione contro i rumori. Il livello sono di quento elettruolise viene misurato seconde le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
  Assicuraris di essere bene in equilibrio, evitare di assumere posizioni insolite.
  Non esporre l'electroutensile alla pioggia. Non usario in ambiente bagnato o umido e nelle vicinanza di liquidi inflammatibali.
• Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spiglioli vivo lo possono rovinare.
• Tenere in ordine il posto di lavoro.
• Accertarsi che l'interrettuare sia spento quando viveno inersita la spina di alimentazione.
• Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioelli. Portare una retina nel caso di capelli lunghi.
  Per la propria sicurezza usa se loso accessori e utensili usiuali del produttore dell'electroutensile.
• Valore di vibrazione secondo la ISO 5349, rilevato pugnatura, sorrisponde a 8.9ms^2

Istruzioni per il funzionamento della smerigliatrice angolare

La macchina è leggera, facie da maneggiare, provista di isolamento protettivo e concepitta secondo lo dispositions internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo qu生产设备 averventze.

TENSION

Prima della messa in esercizio controllare che la tensione di rete corrisponda a那一zza indicata sulla targhetta. La tensione di rete non deve assolutamente differire di più del 10% della tensione nominale indicata.

INTERRUPTORE

La smerigilatrice angolare è provista di un interrutatore di sicurezza per la prevenzione degli infortuni. Per accenderia, spingeo in avanti il tasto o premerlo perché scatti in posizione. Per spegnere la smerigilatrice premere il tasto che ritorna automaticamente nella posizione di partenza.

SOSTITUZIONE DELLA MOLA

Togliere la spina dalla presa di alimentazione.
Facile sostuzione della mola grazie all'arreste del mandrino.
Premare l'arreste del mandrino far scattaro in posizione la mola.
Aprire il dato flangiato con la chiave a pioli.

Sostiturhe mola di smeriglatura o di troncatura e serrare il dato flangiato con la chiave a pioli.

Attenzione:

Premere I'arresto del mandrino solo se il motore ed Il mandrino di sperigillatura sono fermi! Durante la sostituzione della mola I'arresto del mandrino deve rimonere premuto!

Nel caso di mole di smerigliata o di troncatura fino a 3 mm di spessore, avvitrare il dato flangiato con il lato platto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzioniare a vuoto per almeno 1 minuto la smeriglictire angolare con la mola di smerigliata o di troncalatura montata. Se la mola vibra, sostiluria subito.

MOTORE

Il motore deve essere ben ventilato durante il funzionamento, per quello motivo le aperture di areazione devono sempreesso tutenu pulite.

SPAZZOLE DI CARBONE

Se le spazzole di carbone sono bruciate, rotte o più piccole di 5 mm, devono essere sostituite con spazzole di ricambio originali. Sostiluite le spazzole sempre a coppie.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola contralmente il numero giri indicate. Il numero di giri della mola di smerigliatura o di troncatura deveseppessere maggiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min e per una velocita periferica di 80 m/sec.

AVERTIMENTI PER L'USO

Smerigllatura di sgrossatura

I ristulati migliori nella grossatura si ottengono.
ponendo la mola in un angolo che va dal 30^ al 40^ rispetto alla superiore da sperigliare e spostandola sul pozzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclina la sperigliatrice sul piano di taglio. La mola di troncatura deve presentare un spigolo di taglio netto. Per truncare pietre dure si consiglia di unsicare una mola diamantata.

Non devono venir lavorati materiali contenti amanti!

Per la sgrossatura non usare mai mole per troncare.

DATI TECHNICI

Tensione nominale: 230V 50Hz

potenza assorbita: 850 W

numero giri a vuoto: 11.000 min

max.mola:125 mm

filetto del mandrino motore: M 14

livello di pressione acustica LPA:85.9 dB (A)

livello di potenza sonora LWA: 98,9 dB (A)

Vibrazione aW

8.9 m/s²

Peso 2,3 kg

Con isolamento protettivo II /

1

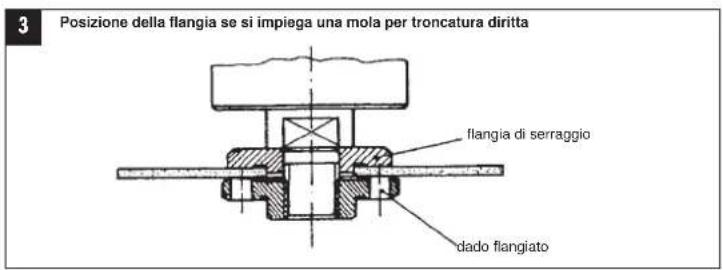

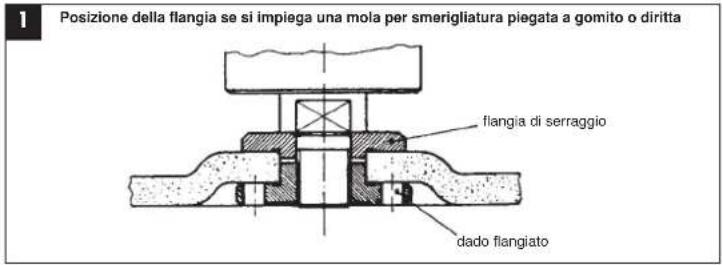

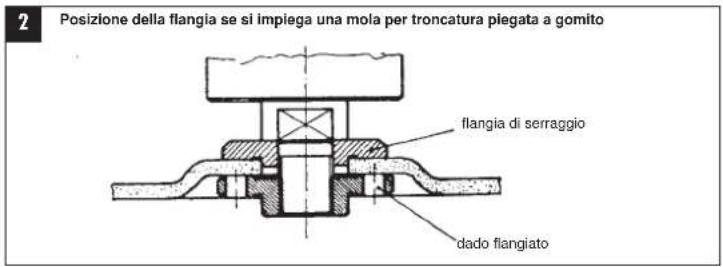

Posizione della flangia se si impiegano mole per sperigliatura e troncatura

11

EG Konformittatserklarung
EC Declaration of Conformity
E Declaration de Conformite CE
EC Conformiteitsverklaring
E Declaracion CE de Conformidad
P Declaracao de conformidade CE
EC Konformitetsforklaring
ECYhdenmukalsuusllmotus
NC Konfirmitetserklaerig
EC 3aBneHnO KOHOpMHOCTM
Dichiarazione di conformità CE
RO Declaraté de conformitate CE
TR AT Uygunluk Deklarasyonyu

EC Anawon nepi ncs avanokpion
Dichiarazione di conformità CE
EC OverensstemmelseserKlaerling
EU prohlasen o konformite
EU Konformkijielementes
EU Izjaya o skladnosti
PL Oswiadczenie o zgodnosci z normami
Europejskiej Wspolnoty
BK Vyháseinie EU o konformite

Winkelschleifer LWS 125/850-2

I periodi garanzia inizi nel glom del'acquisito da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituri e il lavoro necessario per la riparazione non vengono calcolati. Non c' è alcuna garanzia nel caso di danni successivi.
