BEDIENUNGSANLEITUNG WS 125/850-2 EINHELL

Art.-Nr.: 44.303.33 I-Nr.: 01013

LWS 125/850-2

日 ^ 中 Anordnung der Flansche siehe Seite 5
Disposition des brides voir page 11
Pepia diosiprios dela fargia ysd
pag.17

⑥ ①

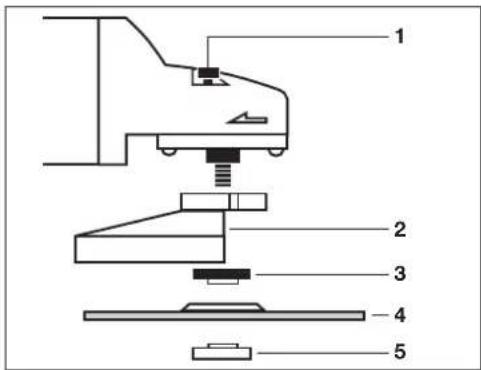

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch
4 Schleitscheibe
5 Flanschmutter

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeitsmen mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitsnirweige und die Bodienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerält, die Anschlußbleitung und den Stecker. Arbeiten Sie nur mit einem einwandfrei und unbeschädigten Gerät. Beschäftigte Teile müssen sofort von einem Elektrö-Fachmann erneuerwt.

Vor allen Arbeitsen an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgeberchaub den Netzstecker aus der Steckdose ziehen.

• Um Beschäftigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinter von der Maschine wegführten.

• Beim Arbeitsmen im Freien durfen nur dazu zugelassene Verlängerungskabel verwend werden. Die verwendeten Verlangerungskabel müssen einen Mindest-Querschnitt von 1,5 mm2 aufweisen. Die Steckverbindungen müssen Schutzkontakte aufwelsen und spitzwassergeschützt sein.

Bewahrscheinlich die Workzeuge sichere und für Kinder nicht erreichbar auf.

Tragen Sie beim Schleifen, Bürsten und Trennen stets每一个Schutzbrille,Sicherheitshandschüche und einenGehörschutz und bei stauber-zeugendenArbeiten eineAtemschutzmaske.

• Der Winkelschleifer darf aus Sicherheitsgründen nur mit montierter Schutzhaube und Zusatzhandgriff verwendet werden.

• Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).

Beim Bearbeiton (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwend werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.

- Asbesthaltige Materialien dürfen nicht bearerbeitet werden.

Entsprechende Unfallverhulungsvorschrift (VBG 119) der Berufsgenosellschaft beachten.

• Achting Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brenbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
• Verwenden Sie nur Original-Ersatzteile.
• Reparaturen dürfen nur von einem Elektro-Fachmann durchgehüt werden.
  Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschnitten. In thisem Fall sind Schall- und Gehorschutzmaßnahmen für den Bedienden erforderlich. Das Gerausch theseis Elektronwerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
  Achten Sie auf einen sichere Stand. Vermeiden Sie abnormale Körperhaltungen.
• Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeugne nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
  Tragen sie das Elektronwerkzeug nicht am Netzkabel. Schützen sie das Netzkabel vor Beschäftigung durch Öl, Lösungsmitel und scharfen Kanten. Tragen sie das Elektronwerkzeug nicht am Kabel.
• Halten Sie ihren Arbeitsbereich in Ordnung.
  Vergewissem Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschelt ist
  Tragen Sie geeignete Arbeitskledlung. Tragen Sie keine weite Klieldung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
• Venwenden Sie zu ihrer eigenen Sicherheit nur Zubehor und Zusammengeüste des Werkzeug-Herstellers
• Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

D

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schrupp-schliefen von Metalten und Gestein unter Verwendung der entsprechenden Trenn-oder Schrupp-scheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung soll in keinem Fall um mehr als 10% von der angegebenen Nennspannung abweichen.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitschallor zur Unfallverhütung ausgestellt. Zum Einschlten die Taste nach vorne schieben und zum Einrasten niederrücken. Zum Ausschalten des Winkelschleifers die Taste niederrücken. Die Taste spring in die Ausgangsstellung zürück.

AUSTAUSCH DER SCHLEIFSCHEIBEN Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drucken und Schleifschübe einrasten setzen. Die Flanschmutter mit dem Stirnlochschlüssl offen. Schleif- oder Tretnscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drucken!

Die Spindelarreterung muß während des Schelbenwechsels gutdrikt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Plansalte zur Schleif- oder Trennscheibe aufschauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelscheilifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lessen. Vibrierende Scheiben sofort ausstuchen.

MOTOR

Der Motor muß während der Arbeit gut beluft werden, davon müssen die Lüftungsöffnungen immer sauber gehalten werden.

SCHLEIFSCHEIBEN

Die Schleif-oder Trennscheibe dart nie großer als der vorgeschriebene Durchmesser sein.

Kontrolieren Sie vor dem Einsatz der Schleifder Tausend zu den Jahresende durchschnittlich zu be

Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheiba muß höhere sein als die Leerlaufdrehzahl des Winkelschleiflers.

Verwendten Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 11.000 min' und für eine Umfangs geschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppsschleifen

Der Beste Erfolg beim Schruppsschleifen wird errecht, wenn Sie die Schleifsheine in einem Winkel von 30^ bis 40^ zur Schielebeane ansetzen und gleichmäßiger über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebone nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbestoslige Materialien dürfen nicht bearbeitet werden!

Verwendten Sie niemals Trennschelben zum Schruppshciehlen.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz
Leistungsaufnahme: 850 W
Leerlaufdrehzahl: 11.000 min
max. Schelben Θ: 125 mm
Gewinde der Antriebsspindel: M 14
Schaldruckpegel LPA: 85,9 dB (A)
Schalloistungspegol LWA: 98,9 dB (A)
Vibration πw	8,9 m/s2
Schutzisoliert II / G
Gewicht 2,3 Kg

D

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

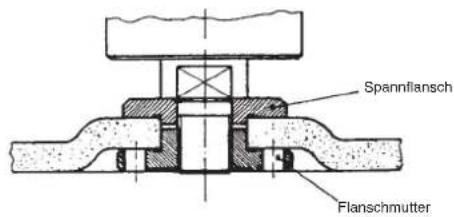

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

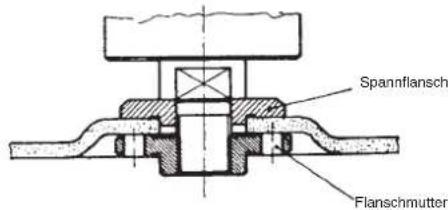

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennschelbe

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

5

Leiter Produkt-Management

Archivierung / For archives: 4430318-46-4155050-E

GARANTIEURKUNDE

We gewährten Ohnen zwei Jahre Garantie gemäß nachschembaren Beteiligungen. Die Garantizität beginnnt,) freiwills mit dem Tag der Lieferung, die durch Kaulbelast, wie Rechnung, Liesteansorheren oder den Kopie, nachzuweisen ist, innerhalb der Garantiztase basierbigen wir alle Funktionserhalt am Geräd. De neochewter auf margehelle Auslustrung oder Materialischer zukünftzehn sind. Die dazu bestätigten Erwartete und die anfängliche Arbeitszeit werden nicht berechnet.

Ausschuld: Die Garantiszeit bezeichnet sich noch in natürliche Abnutzung oder Transportslehden, fremen nicht auf Schäden, sie infolge. Nichterweichung der Montagansentwicklung und nicht normgeminderte Instalation entstehen. Der Herseller haft nicht für indirekte Folge- und Vermögenschäden.
Durch die Instalanzierung wird die Garantiezeit nicht erneutert oder verfüngert. Bei Garantienspruch, Störungen oder Ersatzbefall werden Sie sich anfren.

ISC GmbH International Service Center

Die Garantiezeit beginnigt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt fur mangelhafte

Ausführung oder Material- und Funktionsehler.

Die dazu benötigten Ersatzteile und die

anfallende Arbeitszeit werden nicht bere

Keine Gewährleistung für Folgeschäden.
