TE-AG 230 LS - Broyeur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	Einhell
Modèle	TE-AG 230 LS
Puissance absorbée	2350 W
Tension réseau	230 V ~ 50 Hz
Vitesse de rotation à vide	6000 tr/min
Diamètre maxi de meule	230 mm
Filetage de broche	M14
Catégorie de protection	II / Double isolation
Poids	6,1 kg
Niveau de pression acoustique (LpA)	92,4 dB(A)
Niveau de puissance acoustique (LWA)	103,4 dB(A)
Vibration (poignée principale)	5,841 m/s² (K=1,5 m/s²)
Vibration (poignée supplémentaire)	6,714 m/s² (K=1,5 m/s²)
Fonctions principales	Meulage et tronçonnage du métal et de la pierre
Sécurité	Interrupteur de sécurité, dispositif de protection réglable, blocage de broche, poignée supplémentaire 3 positions
Poignée rotative	Rotation 90° gauche/droite avec verrouillage
Remplacement de la ligne de raccordement	Doit être effectué par le fabricant ou un spécialiste
Brosses à charbon	Contrôle et remplacement par un électricien
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon humide et du savon, pas d'eau à l'intérieur
Pièces de rechange	Indiquer type, n° d'article, n° d'identification et n° de pièce
Mise au rebut et recyclage	Ne pas jeter aux ordures ménagères, déposer en centre de collecte
Stockage	Endroit sombre, sec, à l'abri du gel, 5-30 °C, inaccessible aux enfants

FOIRE AUX QUESTIONS - TE-AG 230 LS EINHELL

Comment changer le disque de la meuleuse ?

Débranchez l'appareil. Utilisez le blocage de broche pour immobiliser la meule. Desserrez l'écrou à bride avec la clé à ergots fournie, remplacez la meule, puis serrez à nouveau l'écrou. Veillez à ce que le blocage de broche soit enfoncé pendant l'opération.

Quel est le diamètre maximum de la meule ?

Le diamètre maximum de la meule est de 230 mm. Ne jamais utiliser une meule de diamètre supérieur.

Puis-je utiliser cette meuleuse pour le tronçonnage ?

Oui, mais uniquement avec le dispositif de protection adapté au tronçonnage (vendu en accessoire). Utilisez une meule à tronçonner appropriée.

Comment régler le dispositif de protection ?

Débranchez l'appareil. Desserrez le levier de blocage, orientez le capot de protection dans la position souhaitée, puis resserrez le levier. Assurez-vous qu'il couvre correctement le carter d'engrenages.

Quelle est la puissance de cette meuleuse ?

La puissance absorbée est de 2350 W sous une tension de 230 V.

Comment utiliser l'interrupteur marche/arrêt ?

Poussez d'abord le levier de blocage vers l'avant, puis appuyez sur l'interrupteur marche/arrêt. Pour un fonctionnement continu, relâchez d'abord l'interrupteur puis le levier. Pour arrêter, actionnez à nouveau l'interrupteur.

Que faire si la meule vibre excessivement ?

Faites un essai à vide d'au moins une minute. Si la vibration persiste, remplacez immédiatement la meule car elle pourrait être endommagée (fissure, déséquilibre). N'utilisez jamais de meule qui vibre.

Comment nettoyer la meuleuse ?

Débranchez l'appareil. Utilisez un chiffon humide avec un peu de savon doux. Ne laissez pas pénétrer d'eau à l'intérieur. Nettoyez les fentes de ventilation régulièrement avec de l'air comprimé à basse pression.

Où puis-je commander des pièces de rechange ?

Contactez le service après-vente Einhell ou votre revendeur. Vous devrez fournir le type d'appareil, le numéro d'article, le numéro d'identification et le numéro de la pièce requise.

Cette meuleuse est-elle adaptée aux gauchers ?

Oui, la poignée supplémentaire peut être vissée sur la droite (rep. B) pour les gauchers. De plus, la poignée principale peut pivoter de 90° à gauche ou à droite.

MODE D'EMPLOI TE-AG 230 LS EINHELL

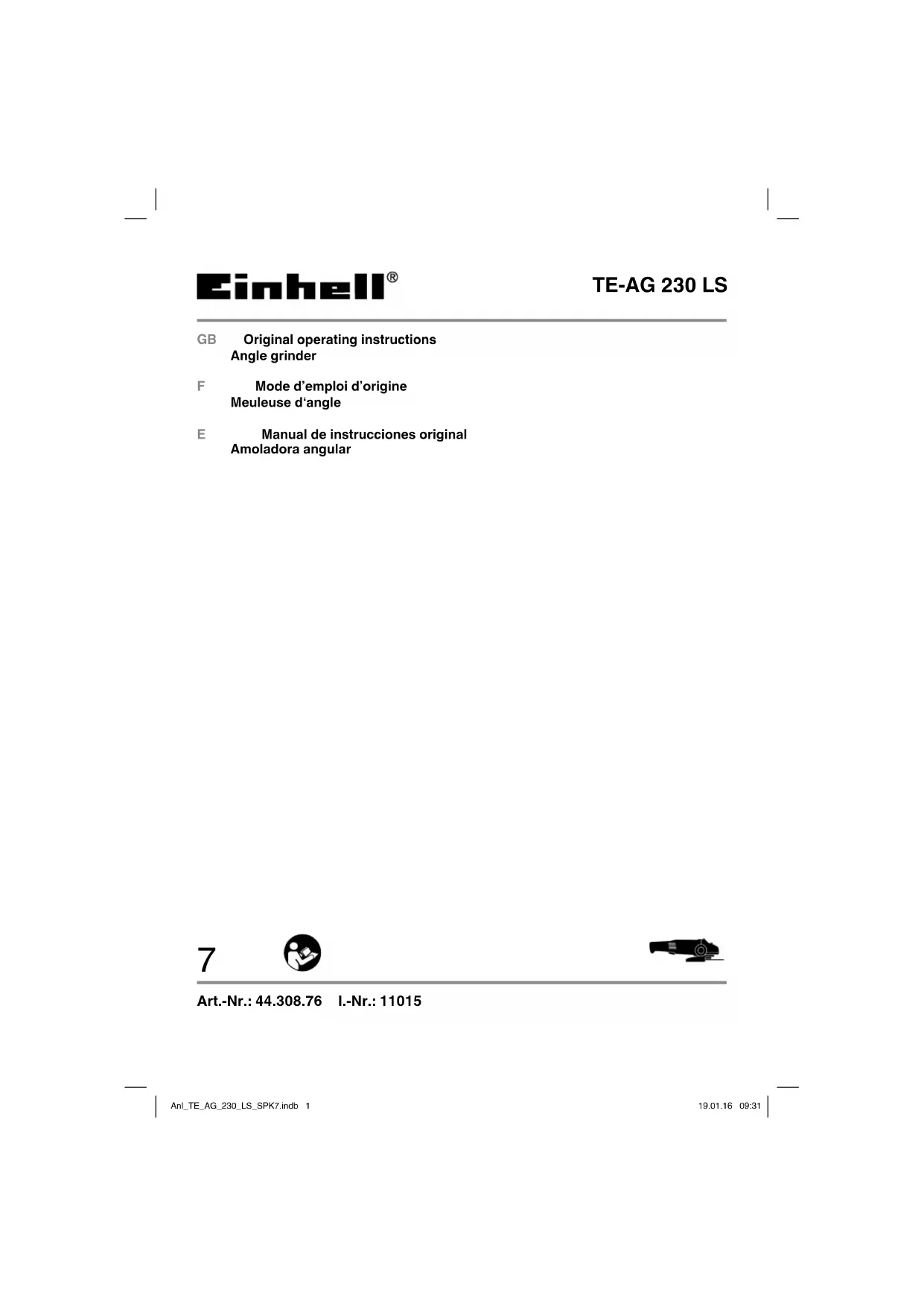

F Mode d'emploi d'origine Meuleuse d'angle
E Manual de instrucciones original Amoladora angular

7

1. Consignes de sécurité
2. Description de l'appareil et volume de livraison (fi g. 1)
3. Utilisation conforme à l'aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement réseau
8. Nettoyage, maintenance et commande de pièces de rechange
9. Mise au rebut et recyclage
10. Stockage

F

Danger ! Lisez ce mode d'emploi pour diminuer le risque de blessures

Prudence ! Portez une protection de l'ouïe.

L'exposition au bruit peut entraîner une perte de l'ouïe.

Prudence ! Portez un masque anti-poussière.

Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée.

Ne travaillez pas sur du matériau contenant de l'amiante !

Prudence ! Portez des lunettes de protection.

Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

Ce recouvrement de protection convient à l'aff útage.

Ce recouvrement de protection convient aux travaux de tronçonnage et de meulage. (non compris dans la livraison)

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'appareil doit être remis à d'autres personnes, remettez-leur aussi ce mode d'emploi.

Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison (fi g. 1)

2.1 Description de l'apparei

1. Blocage de broche
2. Interrupteurs marche/arrêt
3. Poignée supplémentaire
4. Dispositif de protection
5. Clé pour écrou de bride
6. Poignée
7. Clé pour écrou de bride

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
  • Retirez le matériel d'emballage tout comme

les sécurités d'emballage et de transport (s'il y en a).

• Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Mode d'emploi d'origine
• Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La meuleuse d'angle sert à meuler le métal et la pierre en utilisant la meule correspondante et le dispositif de protection correspondant.

Attention! Pour séparer le métal et la pierre, la meuleuse d'angle doit uniquement être employée lorsque le dispositif de protection (disponible avec les accessoires) est monté.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. équivalente.

F

4. Données techniques

Tension réseau : 230 V \~ 50 Hz

Puissance absorbée : 2350 W

Vitesse de rotation de marche à vide : 6000 tr/mn ø de meule maxi. : ....230 mm

Filetage de la broche de réception : ...... M14

Catégorie de protection : ......II /☐

Poids: 6,1 kg

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique L_pA .... 92,4 dB(A) Imprécision K_pA .... 3 dB

Niveau de puissance acoustique L_WA 103,4 dB(A) Imprécision K_WA .....3 dB

Poignée:

Valeur d'émission de vibration a_hAG 5,841 m/s ^2 Imprécision K = 1,5 m/s ^2

Poignée supplémentaire:

Valeur d'émission de vibration ah = 6,714 m/s² Imprécision K = 1,5 m/s²

Informations supplémentaires sur les outils électriques

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.

• Entretenez et nettoyez l'appareil régulièrement.
  • Adaptez votre façon de travailler à l'appareil.
  • Ne surchargez pas l'appareil.

• Faites contrôler l'appareil le cas échéant.

• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

Prudence!

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

5.1 Montage de la poignée supplémentaire (fi gure 2)

• La meuleuse d'angle ne doit pas être utilisée sans poignée supplémentaire (3).
• La poignée supplémentaire peut être vissée au niveau des trois positions (A, B, C).

Côté de l'appareil	Convient à
Gauche (rep. A / comme représenté)	Droitier
Droite(rep.B)Gaucher
En haut (rep. C) Utilisation de disque de meuleuse

5.2 Réglage du dispositif de protection (fi gu-re 3)

• Mettre l'appareil hors circuit. Tirez la fiche de contact !
• Réglez le dispositif de protection (4) servant à protéger vos mains de sorte à éloigner le

F

produit de meulage du corps.

• La position du dispositif de protection (4) peut être ajustée aux conditions de travail respectives: Desserrez le levier de blocage (a), orientez le recouvrement (4) dans la position voulue.
• Veillez à ce que le dispositif de protection (4) couvre correctement la boîte d'engrenage.
  • Fixez à nouveau le levier de blocage (a).
• Assurez-vous que le dispositif de protection (4) tienne bien correctement.

Veillez au bon maintien du dispositif de protection.

N'utilisez pas la meuleuse d'angle sans dispositif de protection.

5.3 MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

5.4 Poignée rotative (fi g. 5)

La poignée peut être tournée de 90° vers la gauche et vers la droite. Pour ce faire, appuyez sur la touche de verrouillage (7) et faites tourner la poignée de 90° vers la gauche ou vers la droite.

Attention ! Vous devez entendre nettement lorsque la touche de verrouillage (7) s'encrante.

6. Commande

6.1 Interrupteur (fi gure 4)

La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention des accidents. Pour mettre en service, poussez le levier d'arrêt (a) vers l'avant, puis appuyez sur l'interrupteur marche / arrêt (3).

Après la mise en service, relâchez le levier de blocage. Relâchez l'interrupteur marche/arrêt pour mettre hors circuit.

Pour utiliser la fonction de verrouillage supplémentaire, relâchez lors de la mise en service d'abord l'interrupteur marche/arrêt (3) et ensuite le levier de blocage (a). Pour mettre hors service, actionnez à nouveau l'interrupteur marche/arrêt (3).

⚠️ Patientez jusqu'à ce que la machine ait atteint sa vitesse de rotation maximale. Ensuite, vous pouvez placer la meuleuse d'angle sur la pièce à usiner et l'usiner.

6.2 Remplacement des meules (fi gures 5 / 6) Pour remplacer les meules, vous avez besoin de la clé à ergots jointe (5).

Attention ! Pour des raisons de sécurité, il est interdit d'utiliser la meuleuse d'angle lorsque la clé à ergot (5) est enfi chée.

Retirez la fi che secteur

• Remplacement aisé des meules grâce au dispositif d'arrêt de broche.
• Poussez ce dispositif d'arrêt et faites enclencher la meule.
• Ouvrez l'écrou à bride au moyen de la clé à ergots. (figure 6)
• Remplacez la meule ou la meule à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

6.3 Disposition des brides en cas d'utilisation de meules et de meules tron-çonneuses (Fig. 7-10)

• Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite (Fig. 8)
  • a) Bride de serrage
  • b) Ecrou à bride
• Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé (Fig. 9)
  • a) Bride de serrage
  • b) Ecrou à bride
• Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite (Fig. 10)
  • a) Bride de serrage
  • b) Ecrou à bride

F

6.4 MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

6.5 MEULES

• Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.
• Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée.
• La vitesse de rotation maximale de la meule ou de la meule tronçonneuse doit être supérieure à la vitesse de rotation à vide de la meuleuse d'angle
• Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 6.500 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.
• En cas d'utilisation de meules tronçonneuses diamantées faites attention au sens de rotation. Le flèche de sens de rotation sur la meule tronçonneuse diamantée doit correspondre à la flèche de sens de rotation sur l'appareil.

Veillez particulièrement à ce que les meules soient correctement entreposées et transportées. N'exposez jamais les meules aux chocs, coups ou arêtes vives (p. ex. lors du transport ou en les mettant dans une caisse à outils). Cela pourrait entraîner un endommagement des meules et entraîner p. ex. des fi ssures et représenter donc un danger pour l'utilisateur.

6.6 CONSIGNES DE TRAVAIL

6.6.1 Dégrossissage (fi gure 11)

Attention ! Utilisez le dispositif de protection pour l'affûtage (compris dans la livraison).

Le travail de dégrossissage sera le plus efficien si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez pardessus la pièce à usiner avec un mouvement de va-et-vient.

6.6.2 Coupage (fi gure 12)

Attention ! Utilisez le dispositif de protection pour le tronçonnage (disponible en tant qu'accessoire, voir 8.4).

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

F

8.3 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques.

Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

E
