Type de produit	Pompe à eau submersible
Marque	Einhell
Modèle	TFR 3600
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	74 W
Débit maximal	3 500 l/h
Hauteur de refoulement maximale	2,8 m
Profondeur d'immersion maximale	3 m
Hauteur de fontaine maximale (avec cascade)	2,3 m
Volume de bassin maximal	25 000 l
Type de moteur	Moteur sans huile, rotor à aimant permanent baigné d'eau
Type de filtre	Filtre biologique BIOCELL
Nombre de sorties	2 (fontaine en cascade et raccord de gargouille)
Accessoires inclus	Filtre de pièce d'eau avec cartouche BIOCELL, fontaine en cascade, raccord de gargouille, nipple double de 12"
Protection contre le gel	Nécessite un stockage à l'abri du gel
Sécurité électrique	Utilisation avec interrupteur différentiel 30 mA recommandée
Entretien du filtre	Nettoyage à l'eau tiède en cas de baisse de débit
Pièces détachées disponibles	Cartouche filtrante BIOCELL (réf. pour TFR 3600)
Garantie	12 mois

FOIRE AUX QUESTIONS - TFR 3600 EINHELL

Comment installer la pompe Einhell TFR 3600 ?

Placez le filtre de pièce d'eau sur une surface horizontale élevée du fond du bassin. Veillez à ce que la tête de la fontaine dépasse le niveau d'eau. N'utilisez jamais la pompe hors de l'eau. Raccordez à une prise de courant avec interrupteur différentiel 30 mA.

Quel type d'huile utiliser pour la pompe ?

La pompe est sans huile. Le moteur est hermétiquement coulé en résine et le rotor baigne dans l'eau. Aucun entretien d'huile n'est nécessaire.

Comment nettoyer le filtre BIOCELL ?

Pour le TFR 3600, tournez le logement de filtre supérieur dans le sens des aiguilles d'une montre (sans démonter la pompe), sortez-le avec la pompe, puis détachez les paniers d'aspiration. Retirez et nettoyez les filtres BIOCELL à l'eau tiède. Remontez en sens inverse.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale est de 3 mètres.

Puis-je utiliser la pompe dans une piscine ?

Oui, mais uniquement si l'installation électrique est conforme aux normes VDE 0700 (parties 702 et 738) avec un interrupteur différentiel de 30 mA. Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans l'eau.

Que faire si le débit de la pompe diminue ?

Une baisse de débit ou de hauteur de refoulement indique que le filtre est encrassé. Nettoyez le filtre BIOCELL à l'eau tiède. Si l'eau est calcaire, nettoyez également les pièces rotatives de la pompe.

Comment protéger la pompe du gel ?

La pompe doit être protégée du gel. En hiver, retirez-la de l'eau, nettoyez-la et stockez-la dans un endroit à l'abri du gel.

Quels accessoires sont inclus avec la pompe ?

La livraison comprend : un filtre de pièce d'eau avec cartouche filtrante BIOCELL, une fontaine en cascade à jets multiples, un raccord de gargouille et un nipple double de 12 pouces.

Comment régler le débit de la fontaine ?

Vous pouvez choisir entre trois modes : fontaine seule, fontaine avec gargouille, ou gargouille seule. Fermez ou ouvrez le robinet d'arrêt (A) sur le raccord de gargouille pour ajuster le débit vers la fontaine et le gargouille.

Quelle est la puissance consommée par le TFR 3600 ?

La puissance absorbée est de 74 watts.

MODE D'EMPLOI TFR 3600 EINHELL

1. Etendue des fournitures

1 Filtre de pièce d'eau avec cartouche filtrante BIOCELL
1 Fontaine en cascade à jets multiples
1 Raccord de gargouille
1 Nipple double de 12 "

2. Caractéristiques techniques

Type TFR 1800 TFR 2300 TFR 3600
Branchement secteur 230V ~ 50 Hz 230V ~ 50 Hz 230V ~ 50 Hz
Puissance absorbée 27 W 45 W 74 W
Débit max. 1900 l/h 2400 l/h 3500 l/h
Hauteur de refoulement max. 1,75 m 2,3 m 2,8 m
Profondeur d'immersion 3 m 3 m 3 m
Hauteur de fontaine avec fontaine en cascade max. 1,1 m 1,55 m 2,3 m
Pour un volume de pièce d'eau jusqu'à	5000 l	15000 l	25000 l
No. d'article:	36.062.10 36.062.45 36.062.75

3. Pompe

Pompe à moteur submersible universelle de grande puissance pour un fonctionnement continu dans la pièce d'eau.

●Moteur sans huile
- Stator coulé hermétiquement en résine.
●Rotor à aimant permanent baigné d'eau

4. Filtre d'aspiration BIOCELL

Le filtre d'aspiration du filtre de pièce d'eau fonctionne avec la cartouche filtrante BIOCELL. BIOCELL est un matériau spécial pour le nettoyage naturel et biologique de l'eau. Tandis que les filtres mécaniques normaux ne peuvent que retenir les particules de salissure telles que les restes de plantes, les insectes morts etc., le filtrage biologique dégrade la salissure et même les substances troubles. Ceci est réalisé par des bactéries formant du salpêtre. BIOCELL, un matériau poreux particulièrement développé pour le filtrage biologique, offre à ces bactéries les conditions idéales à leur propagation. Dans le filtre BIOCELL, les substances organiques toxiques sont transformées en nourriture de plantes naturelle - un processus naturel qui contribue dans une large mesure à l'équilibre biologique dans la pièce d'eau.

5. Consignes de sécurité m

Un choc électrique peut être mortel. Pour cette raison, respectez impérativement les consignes suivantes:

●La pompe doit être reliée exclusivement à une prise de courant de sécurité réglementaire.
- L'utilisation de la pompe dans des piscines, des pièces d'eau et des jets d'eau ainsi que dans leur zone de sécurité n'est autorisée que si l'installation électrique a été effectuée selon VDE 0700, partie 702 et partie 738: déclencheur par courant de défaut (interrupteur FI) actionné par un courant de défaut de 30mA ou 10mA. Veuillez demander conseil à votre spécialiste électricien.

Attention! Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans le bassin.

- Les pompes avec un câble d'alimentation de 3 m ne sont autorisées que pour un fonctionnement dans des édifices. Pour un fonctionnement en dehors d'édifices il est prescrit d'utiliser des pompes avec un câble d'alimentation de 10 m, au moins HO5RN-F.

●Avant tout travail d'entretien, retirez la fiche de la prise de courant.
- Dans le cas où le câble de la pompe ou la fiche seraient endommagés, ne réparez pas le câble. Ne faites plus fonctionner la pompe.
- Evitez en tout cas de refouler des liquides aggressifs ou des substances abrasives (effet abrasif).
- Ne suspendez jamais la pompe librement par la conduite de refoulement ou par le câble électrique, mais utilisez l'anneau prévu à cet effet.
●Préservez la pompe du gel.
- Empêchez l'accès des enfants par des mesures appropriées.
- Le raccordement au réseau électrique, aux câbles de rallonge ou aux câbles de raccordement ainsi qu'aux adaptateurs n'est pas autorisé sans contact de protection.

6. Mise en service

La mise en service doit être effectuée dans le plein respect des consignes de sécurité ci-dessus. Placez le filtre de pièce d'eau sur une surface horizontale élevée du fond de bassin (ceci empêche une salissure excessive par la boue du fond).

N'utilisez jamais le filtre de pièce d'eau en dehors de l'eau.

7. Fonctionnement de fontaine

Vous avez le choix entre 3 possibilités d'utilisation:

●Seule fontaine en cascade
●Fontaine en cascade conjointement avec le raccord de gargouille pour des jeux d'eau
- Le raccord de gargouille pour des jeux d'eau seul.

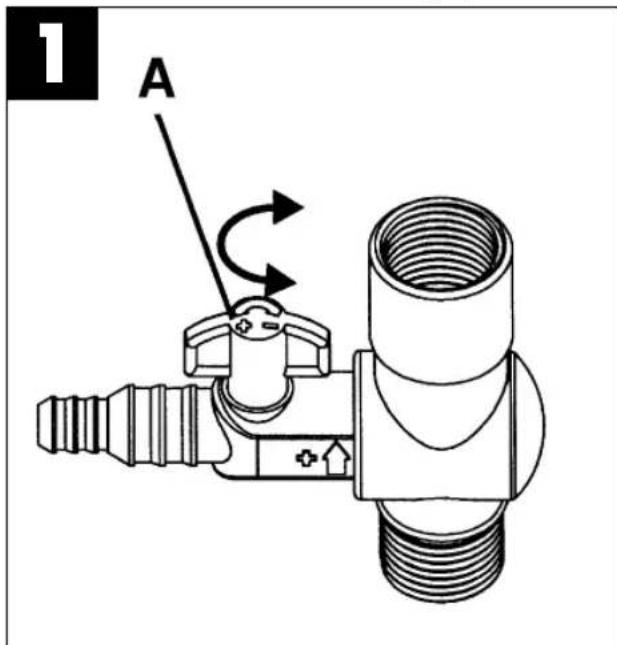

Fonctionnement uniquement avec fontaine en cascade (voir fig. 1):

En installant le filtre dans la pièce d'eau, veillez à ce que la tête de la fontaine dépasse le niveau d'eau. Si vous utilisez seulement la fontaine en cascade, vous devez tourner le robinet d'arrêt (A) du raccord de gargouille d'un quart dans le sens des aiguilles d'une montre pour le fermer.

Fonctionnement de la fontaine en cascade et du raccord de gargoulle (voir fig. 1):

L'installation du filtre de pièce d'eau s'effectue comme décrit ci-dessus. Vous pouvez aussi relier des jeux d'eau au raccord de gargouille avec un tuyau flexible d'un diamètre intérieur de 9 mm ou de 13 mm.

Vous pouvez ouvrir le raccord de gargouille en tournant le robinet d'arrêt dans le sens inverse des aiguilles d'une montre.

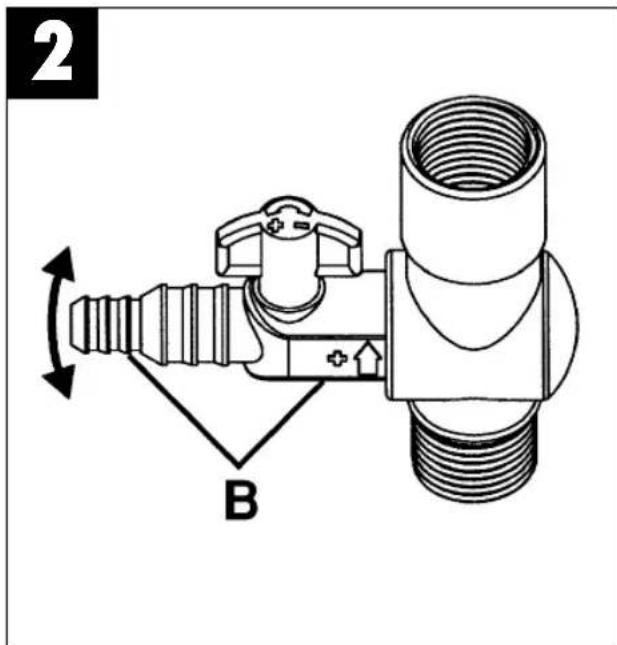

Fonctionnement uniquement avec raccord de gargouille (voir fig. 2):

Ici il faut tourner le raccord complet (B) de 90°. Ainsi toute l'eau coule dans le raccord de gargouille et rien

dans la fontaine.

F

8. Entretien

• Nous vous recommandons un contrôle et un entretien réguliers pour assurer une longue durabilité et un service sans défaut.
• En cas d'une diminution de la hauteur de refoulement ou du débit, il faut nettoyer le filtre à l'eau tiède.
• Si votre eau est calcaire, nettoyez les pièces rotatives de la pompe à intervalles réguliers.

Le démontage du filtre s'effectue comme suit (voir fig. 3):

1. Enlevez la pompe du filtre en tournant la pompe en peu dans le sens inverse des aiguilles d'une montre.
2. Le couvercle du boîtier de filtre peut être retiré.
3. Enlevez le filtre BIOCELL pour le nettoyer.

9. Nettoyage de la cartouche filtrante BIOCELL

Pour TFR 1800:

1. Retirez la poignée du logement de filtre jusqu'à la butée.
2. Sortez la pompe du filtre en la tournant un petit peu dans le sens inverse des aiguilles d'une montre.
3. Enlevez le couvercle du logement de filtre.
4. Nettoyez le filtre BIOCELL à l'eau tiède.
5. Le montage s'effectue en sens inverse.

Pour TFR 2300:

1. Tournez le logement de filtre supérieur dans le sens des aiguilles d'une montre (attention! Il n'est pas nécessaire de démonter la pompe!).
2. Sortez le logement de filtre supérieur avec la pompe.
3. Ensuite, tournez le panier d'aspiration également dans le sens des aiguilles d'une montre pour le détacher du logement de filtre inférieur.
4. Maintenant vous pouvez enlever et nettoyer le filtre BIOCELL.
5. Le montage s'effectue en sens inverse.

Pour TFR 3600:

1. Tournez le logement de filtre supérieur dans le sens des aiguilles d'une montre (attention! Il n'est pas nécessaire de démonter la pompe!).

2. Sortez le logement de filtre supérieur avec la pompe.

3. Tournez le panier d'aspiration supérieur également dans le sens des aiguilles d'une montre pour le détacher du panier d'aspiration inférieur.

4. En tournant de nouveau dans le sens des aiguilles d'une montre vous pouvez séparer le panier d'aspiration inférieur du logement de filtre inférieur.
5. Maintenant vous pouvez enlever et nettoyer les filtres BIOCELL.
6. Le montage s'effectue en sens inverse.

10. Accessoires spéciaux

Cartouche filtrante pour filtre de pièce d'eau TFR 1800

1 cartouche filtrante ronde BIOCELL pour le nettoyage naturel, biologique et mécanique de l'eau.

Cartouche filtrante pour filtre de pièce d'eau TFR 2300, TFR 3600

1 cartouche filtrante ronde BIOCELL pour le nettoyage naturel, biologique et mécanique de l'eau.

Sous réserve de modifications

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.
