TFR 3600 - Vattenpump EINHELL - Gratis bruksanvisning och manual

Produkttyp	Dränkbar vattenpump
Varumärke	Einhell
Modell	TFR 3600
Matningsspänning	230 V ~ 50 Hz
Effektförbrukning	74 W
Maximal flöde	3 500 l/h
Maximal tryckhöjd	2,8 m
Maximal nedsänkningsdjup	3 m
Maximal fontänhöjd (med kaskad)	2,3 m
Maximal dammvolym	25 000 l
Motortyp	Oljefri motor, permanentmagnetrotor med vattenbad
Filtertyp	Biologiskt filter BIOCELL
Antal uttag	2 (kaskadfontän och gargoyleanslutning)
Ingående tillbehör	Filter för vattenparti med BIOCELL-patron, kaskadfontän, gargoyleanslutning, 12" dubbelnippel
Frostskydd	Kräver frostfri förvaring
Elsäkerhet	Användning med jordfelsbrytare 30 mA rekommenderas
Filterunderhåll	Rengöring med varmt vatten vid minskat flöde
Reservdelar tillgängliga	BIOCELL-filterpatron (ref. för TFR 3600)
Garanti	12 månader

Vanliga frågor - TFR 3600 EINHELL

Hur installerar man Einhell TFR 3600-pumpen?

Placera vattenpartiets filter på en horisontell yta högt upp i dammens botten. Se till att fontänhuvudet är ovanför vattenytan. Använd aldrig pumpen utanför vatten. Anslut till ett eluttag med jordfelsbrytare 30 mA.

Vilken typ av olja ska användas i pumpen?

Pumpen är oljefri. Motorn är hermetiskt ingjuten i harts och rotorn är vattenbadad. Ingen oljeunderhåll behövs.

Hur rengör man BIOCELL-filtret?

För TFR 3600, vrid det övre filterhuset medurs (utan att demontera pumpen), ta ut det med pumpen, lossa sedan sugkorgarna. Ta bort och rengör BIOCELL-filtren med varmt vatten. Sätt tillbaka i omvänd ordning.

Vilket är det maximala nedsänkningsdjupet?

Det maximala nedsänkningsdjupet är 3 meter.

Kan jag använda pumpen i en pool?

Ja, men endast om den elektriska installationen uppfyller VDE 0700 (del 702 och 738) med en jordfelsbrytare på 30 mA. Det är förbjudet att använda pumpen om personer befinner sig i vattnet.

Vad gör jag om pumpens flöde minskar?

En minskning av flöde eller tryckhöjd indikerar att filtret är igensatt. Rengör BIOCELL-filtret med varmt vatten. Om vattnet är kalkhaltigt, rengör även pumpens roterande delar.

Hur skyddar jag pumpen mot frost?

Pumpen måste skyddas mot frost. På vintern ta bort den från vattnet, rengör den och förvara den frostfritt.

Vilka tillbehör ingår med pumpen?

Leveransen innehåller: ett vattenpartifilter med BIOCELL-filterpatron, en kaskadfontän med flera strålar, en gargoyleanslutning och en 12-tums dubbelnippel.

Hur justerar man fontänens flöde?

Du kan välja mellan tre lägen: endast fontän, fontän med gargoyle, eller endast gargoyle. Stäng eller öppna avstängningsventilen (A) på gargoyleanslutningen för att justera flödet till fontänen och gargoylen.

Vilken effekt förbrukar TFR 3600?

Effektförbrukningen är 74 watt.

BRUKSANVISNING TFR 3600 EINHELL

1. Leveransomfattning

1 dammfilter med BIOCELL-filterinsats
1 flerstråls-nivåfontän
1 vattensprut-anslutning
1 ^1/_2 " dubbelnippel

2. Tekniska data

Typ TFR 1800 TFR 2300 TFR 3600
Nätanslutning 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz
Effektförbrukning 27 W 45 W 74 W
Transportmängd max. 1900 l/h 2400 l/h 3500 l/h
Spruthöjd max. 1,75 m 2,3 m 2,8 m
Doppningsdjup 3 m 3 m 3 m
Fontänhöjd med nivåfontän max. 1,1 m 1,55 m 2,3 m
För max. dammvolym 5000 l 15000 l 25000 l
Art.-nr.	36.062.10 36.06	2.45 36.062.75

3. Pump

Effektstark dränkbar universal-pump för kontinuerlig användning i trädgårdsdammar.

• oljefri motor
  ●stator hermetiskt ingjuten i gjutharts
  ●vattenomspolad permanent-magnetrotor

4. BIOCELL insugningsfilter

Dammfiltrens insugningsfilter arbetar med en BIOCELL-filterinsats. BIOCELL är ett speciellt material för en naturlig och biologisk rengöring av vattnet. Medan normala, mekaniska filter endast kan hindra smutspartiklar som t.ex. växtrester, döda insekter osv., leder den biologiska filtreringen till att smuts och ämnen som grumlar vattnet bryts ned. Detta sker med salpeter-bildande bakterier. BIOCELL, ett poröst material speciellt utvecklat för biologisk filtrering, har ideala förutsättningar för förökning av bakterier, och i BIOCELL-filtret omvandlas de giftiga organiska ämnena till naturlig växtnäring. En naturlig process som i hög grad bidrar till den biologiska jämvikten i trädgårdsdammen.

Strömslag kan vara livsfarliga, varför följande anvisningar tvunget skall beaktas:

• Pumpen får endast köras om den är ansluten till ett godkänt skyddsuttag.
• Det är endast tillåtet att använda pumpen i simbassänger, trädgårdsdammar och springsbrunnar samt inom deras skyddsområde om elinstallationen har genomförts enl. VDE 0700 del 702 och del 738: felströmsskyddsbrytare (FI-koppling) med 30 mA resp. 10 mA felström. Vänligen fråga din elinstallatör.

Varning! Pumpen får inte användas när personer uppehåller sig i bassängen resp. dammen.

• Pumpar med 3 m nätledning är endast tillåtna för inomhusdrift. Pumpar med 10 m nätledning min. H05RN-F är avsedda för utomhusdrift.
• Före allt slags servicearbete skall nätkontakten dras ut.
• Om pumpkabeln eller stickkontakten uppvisar skador, får kabeln inte repareras! Pumpen får inte längre användas.
• Transport av agressiva vätskor samt transport av abrasiva (slipande) ämnen skall under alla omständigheter undvikas.

S

• Låt aldrig pumpen hänga fritt i tryckledningen eller den strömförande ledningen, utan i en speciellt härför avsedd ringögla.
  ●Skydda pumpen mot frost.
• Tilltag lämpliga åtgärder så att pumpen hålls oåtkomlig för barn.
• Det är inte tillåtet att använda ledningsnät, förlängnings- eller anslutningsledningar eller adapter utan skyddskontakt.

6. Driftstart

Vid driftstart måste ovan nämnda säkerhetsföreskrifter iakttas. Ställ dammfiltret på en vågrät yta som ligger högre än den omgivande bottnen (detta förhindrar större nedsmutsning från bottenslam).

Dammfiltret får endast användas om det befinner sig i vatten.

7. Fontändrift

Det finns tre olika användningsmöjligheter:

●endast nivåfontän
- nivåfontän i kombination med vattensprutanslutning för vattenformationer
●endast vattensprut-anslutning för vattenformationer.

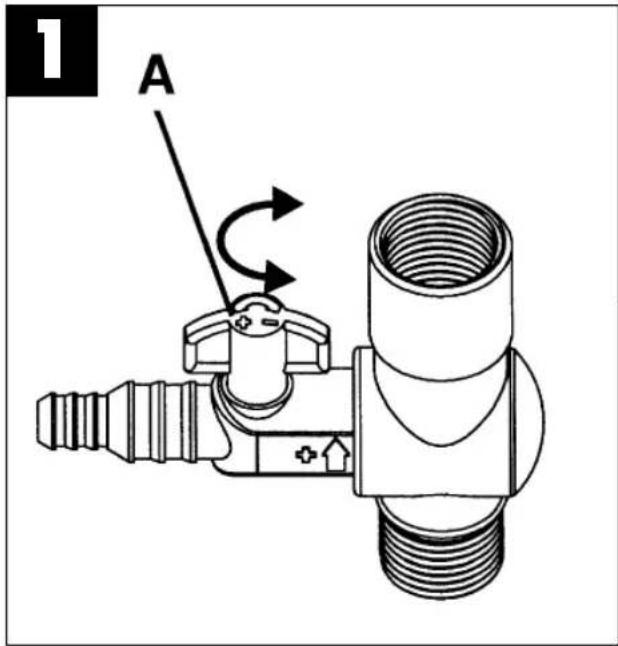

Drift endast med nivåfontän: (se bild 1)

När pumpen monteras i dammen skall det ses till att fontänhuvudet sticker upp ovanför vattenytan. Om endast nivåfontänen används, måste avstängningskranen (A) till vattensprut-anslutningen vridas ett kvarts varv i medsolsriktning, så att denna hålls stängd.

Drift med nivåfontän och vattensprut-anslutning: (se bild 1)

Montera pumpen enligt beskrivningen ovan. Vid vattensprut-anslutningen kan du ansluta extra vattenformationer med slang-innerdiameter 9 mm eller 13 mm.

Vattensprut-anslutningen kan öppnas genom att avstängningskranen vrids i motsolsriktning.

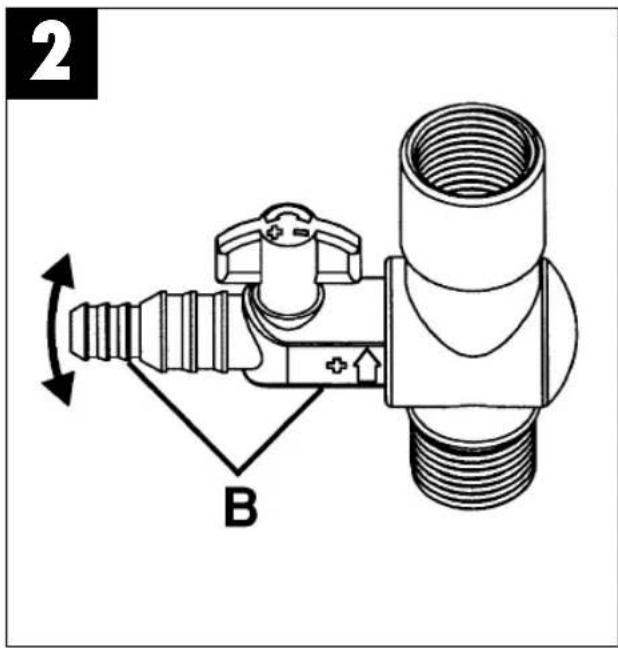

Drift endast med vattensprut-anslutning: (se bild 2)

Härvid måste den kompletta anslutningsdelen (B) vridas med 90°. Därmed flyter den totala vattenmängden via vattensprut-anslutningen och inte via fontänen.

S

8. Service

• För att erhålla lång livslängd och drift utan avbrott rekommenderar vi att kontroll och rengöring genomförs regelbundet.
• Vid kalkhaltigt vatten skall pumpens roterande delar rengöras i bestämda intervaller.
• Vid avtagande spruthöjd eller transport-prestanda måste filtret rengöras med ljummet vatten.

Filtret tas isär enligt följande: (se bild 3)

1. Tag ut pumpen ur filtret genom att vrida på pumpen en aning i motsolsriktning.
2. Filterkåpans lock kan tas av.
3. Tag ut BIOCELL-filtret för rengöring.

1. Drag handtaget ut ur filterkåpan till stopp.
2. Tag ut pumpen ur filtret genom att vrida pumpen en aning i motsols riktning.
3. Tag av filterkåpans lock.
4. Rengör BIOCELL-filtret i ljummet vatten.
5. Montera samman i omvänd ordningsföljd.

Vid TFR 2300:

1. Vrid den övre filterkåpan i medsols riktning (OBS! Pumpen skall inte demonteras!).
2. Tag bort den övre filterkåpan inkl. pump.
3. Vrid därefter insugningslådan i medsols riktning så att den lossnar från den undre filterkåpan.
4. Nu kan du ta ut och rengöra BIOCELL-filtret.
5. Montera samman i omvänd ordningsföljd.

Vid TFR 3600:

1. Vrid den övre filterkåpan i medsols riktning (OBS! Pumpen skall inte demonteras!).
2. Tag bort den övre filterkåpan inkl. pump.
3. Vrid därefter den övre insugningslådan i medsols riktning så att den lossnar från den undre insugningslådan.
4. Vrid på nytt i medsols riktning för att skilja den undre insugningslådan från den undre filterkåpan.
5. Nu kan du ta ut och rengöra BIOCELL-filtret.
6. Montera samman i omvänd ordningsföljd.

Filterinsats för dammfilter TFR 1800

1 BIOCELL-filterinsats för naturlig, biologisk rengöring av vattnet Art.-nr. 36.075.30

Filterinsats för dammfilter TFR 2300, TFR 3600

1 BIOCELL-filterinsats för naturlig, biologisk rengöring av vattnet Art.-nr. 36.075.35

Förbehåll för tekniska förändringar

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.
