TFR 3600 - Waterpomp EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp
Merk	Einhell
Model	TFR 3600
Voedingsspanning	230 V ~ 50 Hz
Opgenomen vermogen	74 W
Maximaal debiet	3 500 l/h
Maximale opvoerhoogte	2,8 m
Maximale onderdompelingsdiepte	3 m
Maximale fonteinhoogte (met cascade)	2,3 m
Maximaal bassinvolume	25 000 l
Motortype	Olievrije motor, permanente magneetrotor ondergedompeld in water
Filtertype	Biologisch filter BIOCELL
Aantal uitgangen	2 (cascadefontein en waterspuwer aansluiting)
Inbegrepen accessoires	Waterpartijfilter met BIOCELL patroon, cascadefontein, waterspuwer aansluiting, dubbele 12" nippel
Vorstbescherming	Moet vorstvrij worden opgeslagen
Elektrische veiligheid	Gebruik met aardlekschakelaar 30 mA aanbevolen
Filteronderhoud	Reinig met lauw water bij verminderde doorstroming
Reserveonderdelen beschikbaar	BIOCELL filterpatroon (ref. voor TFR 3600)
Garantie	12 maanden

Veelgestelde vragen - TFR 3600 EINHELL

Hoe installeer ik de Einhell TFR 3600 pomp?

Plaats het waterpartijfilter op een verhoogd horizontaal oppervlak op de bodem van het bassin. Zorg ervoor dat de fonteinpijp boven het waterniveau uitsteekt. Gebruik de pomp nooit buiten het water. Sluit aan op een stopcontact met aardlekschakelaar 30 mA.

Welk type olie moet ik gebruiken voor de pomp?

De pomp is olievrij. De motor is hermetisch ingegoten in hars en de rotor is ondergedompeld in water. Geen olieonderhoud nodig.

Hoe reinig ik het BIOCELL filter?

Draai bij de TFR 3600 de bovenste filterbehuizing met de klok mee (zonder de pomp te demonteren), haal deze eruit samen met de pomp, en maak dan de zuigkorven los. Verwijder en reinig de BIOCELL filters met lauw water. Monteer in omgekeerde volgorde.

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 3 meter.

Kan ik de pomp in een zwembad gebruiken?

Ja, maar alleen als de elektrische installatie voldoet aan VDE 0700 (delen 702 en 738) met een aardlekschakelaar van 30 mA. Het is verboden de pomp te gebruiken als er mensen in het water zijn.

Wat moet ik doen als het debiet van de pomp afneemt?

Een afname van het debiet of de opvoerhoogte duidt op een vervuild filter. Reinig het BIOCELL filter met lauw water. Als het water kalkhoudend is, reinig dan ook de roterende delen van de pomp.

Hoe bescherm ik de pomp tegen vorst?

De pomp moet vorstvrij worden bewaard. Haal de pomp in de winter uit het water, reinig hem en bewaar hem op een vorstvrije plaats.

Welke accessoires worden meegeleverd met de pomp?

De levering omvat: een waterpartijfilter met BIOCELL filterpatroon, een cascadefontein met meerdere stralen, een waterspuwer aansluiting en een dubbele 12-inch nippel.

Hoe stel ik het debiet van de fontein in?

U kunt kiezen uit drie modi: alleen fontein, fontein met waterspuwer, of alleen waterspuwer. Sluit of open de afsluitkraan (A) op de waterspuwer aansluiting om het debiet naar de fontein en waterspuwer aan te passen.

Wat is het stroomverbruik van de TFR 3600?

Het opgenomen vermogen is 74 watt.

GEBRUIKSAANWIJZING TFR 3600 EINHELL

1 vijverfilter met BIOCELL-filterelement
1 meerstraal-trapfontein
1 spuweraansluiting
1 1/2" dubbele nippel

Type TFR 1800 TFR 2300 TFR 3600
Netaansluiting 230 V ~ 50 Hz 230 V ~ 50 Hz 230 V ~ 50 Hz
Opgenomen vermogen 27 W 45 W 74 W
Debiet max. 1900 l/h 2400 l/h 3500 l/h
Opvoerhoogte max. 1,75 m 2,3 m 2,8 m
Indompeldiepte 3 m 3 m 3 m
Fonteinhoogte met trapfontein max. 1,1 m 1,55 m 2,3 m
Voor vijvervolume tot 5000 l 15000 l 25000 l
Artikelnr.	36.062.10 36.06	2.45 36.062.75

3. Pomp

Universele dompelmotorpomp met een groot vermogen voor continubedrijf in tuinvijvers.

• Olievrije motor
  ●hermetisch in giethars gegoten stator
  ●wateromspoelde permanente-magneetrotor

4. BIOCELL-aanzuigfilter

De aanzuigfilter werkt met een BIOCELL filterelement. BIOCELL is een speciaal materiaal voor het reinigen van het water op een natuurlijke biologische manier. Terwijl normale mechanische filters enkel vuildeeltjes zoals b.v. resten van planten, dode insecten etc. kunnen tegenhouden, worden bij de biologische filtering vuil en ook troebelende stoffen afgebroken. Dit gebeurt door salpeter vormende bacteriën. BIOCELL, een poreus materiaal speciaal ontwikkeld voor de biologische filtering, biedt deze bacteriën ideale voorwaarden om zich te vermenigvuldigen. In de BIOCELL-filter worden de giftige organische stoffen omgezet in natuurlijk voedsel voor de planten. Een natuurlijk proces die in bijzondere mate bijdraagt tot het biologisch evenwicht in de tuinvijver.

5. Veiligheidsvoorschriften m

Een elektrische schok kan levensgevaarlijk zijn. Daarom moeten volgende voorschriften absoluut worden nageleefd:

• De pomp mag slechts worden aangesloten aan een behoorlijke wandcontactdoos met aardingscontact.
• Het gebruik van de pomp in zwembaden, tuinvijvers en fonteinen en in hun veiligheidsgebied is slechts toegestaan als de elektrische installatie is opgericht volgens VDE 0700 deel 702 en deel 738; verliesstroom-veiligheidsschakelaar (VI-schakeling) met 30 mA resp. 10 mA verliesstroom.

Let op! De pomp mag niet in werking zijn als personen in het bassin verblijven.

●Pompen met 3 m netkabel zijn slechts toegestaan voor gebruik binnen een gebouw. Pompen met 10 m netkabel minstens H05RN-F zijn voorgeschreven voor gebruik buiten een gebouw.
- Telkens vóór het begin van onderhoudswerkzaamheden dient de netstekker uit de contactdoos te worden getrokken.

NL

●Moest de kabel van de pomp of de stekker beschadigd zijn, mag de kabel niet worden hersteld! De pomp mag niet meer worden gebruikt.
- Het opvoeren van agressieve vloeistoffen alsook het opvoeren van abrasieve (schurende) stoffen is in elk geval te vermijden.
- De pomp nooit vrij ophangen aan de drukleiding of aan de stroomvoerende leiding maar aan het speciaal daarvoor voorzien ringoog.
- De pomp dient tegen bevriezing te worden beschermd.
●Hou kinderen weg van de pomp door gepaste maatregelen.
- Het gebruik van kabelnetten, verleng-, of aansluitkabels, adapters zonder aardingscontact is niet toegestaan.

6. Inwerkingstelling

De inwerkingstelling moet gebeuren mits inachtneming van de hier boven opgegeven veiligheidsvoorschriften.

Plaats de vijverfilter op een horizontaal vlak verhoogd vanaf de grond van het bassin (voorkomt bovenmatige vervuiling door slik).

De vijverfilter mag niet buiten het water in werking worden gesteld.

7. Fonteinbedrijf

Er bestaan 3 toepassingsmogelijkheden:

●Enkel trapfontein
- Trapfontein in combinatie met de waterspuweraansluiting voor waterwerk
- Enkel de waterspuweraansluiting voor waterwerk.

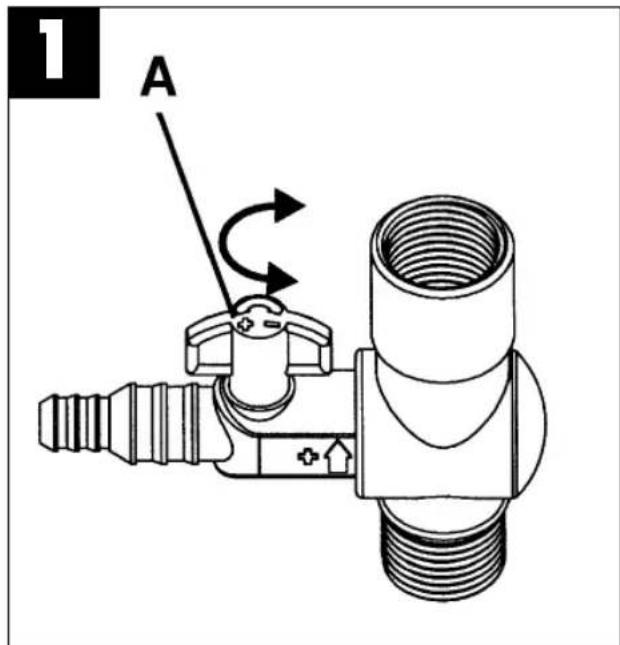

Bedrijf enkel met trapfontein: (zie fig. 1)

Bij het installeren van de vijverfilter in de vijver dient er op te worden gelet dat de fonteinkop uitsteekt boven de waterspiegel. Indien enkel de trapfontein wordt gebruikt, moet U de stopkraan (A) van de spuweraansluiting met een kwart slag met de wijzers van de klok mee draaien om deze te sluiten.

Bedrijf van de trapfontein en de waterspuweraansluiting: (zie fig. 1)

De vijverfilter wordt geïnstalleerd zoals boven beschreven. Aan de waterspuweraansluiting kunt U bijkomend waterwerk aansluiten met een slangbinnendiameter van 9 mm of 13 mm. De spuweraansluiting kan worden geopend door de stopkraan tegen de wijzers van de klok in te draaien.

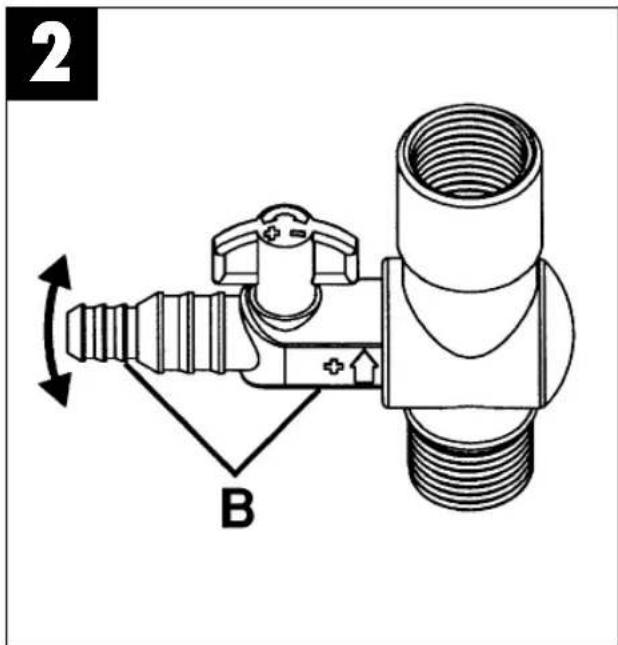

Bedrijf enkel met waterspuweraansluiting: (zie fig. 2)

Hierbij dient de hele aansluiting (B) met 90° te worden gedraaid. Daardoor stroomt al het water via de spuweraansluiting en niets via de fontein.

NL

8. Onderhoud

• Een regelmatig onderhoud is aan te raden teneinde een lange levensduur en ononderbroken bedrijf te verzekeren.
• Bij kalkhoudend water de roterende onderdelen van de pomp regelmatig schoonmaken.
• Als de opvoerhoogte of het debiet vermindert, dient de filter met handwarm water schoon te worden gemaakt.

De filter wordt als volgt gedemonteerd: (zie fig. 3)

1. Neem de pomp uit de filter door de pomp iets tegen de wijzers van de klok in te draaien.
2. Het filterhuisdeksel kan worden afgenomen.
3. Neem de BIOCELL-filter uit teneinde deze schoon te maken.

9. Schoonmaken van het BIOCELL filterelement

bij TFR 1800 :

1. Trek de handgreep uit het filterhuis tot tegen de aanslag.
2. Neem de pomp uit de filter door de pomp iets tegen de wijzers van de klok in te draaien.
3. Verwijder het deksel van het filterhuis.
4. Maak de BIOCELL filter schoon in handwarm water.
5. Bij het samenbouwen gaat u in omgekeerde volgorde te werk.

bij TFR 2300 :

1. Draai het bovenste filterhuis met de wijzers van de klok mee (let op ! De pomp hoeft niet te worden gedemonteerd!).
2. Ontneem het bovenste filterhuis met de pomp.
3. Draai vervolgens de aanzuigkorf eveneens met de wijzers van de klok mee zodat die loskomt van het onderste filterhuis.
4. De BIOCELL filter kan worden ontnomen en schoongemaakt.
5. Bij het samenbouwen gaat u in omgekeerde volgorde te werk.

bij TFR 3600 :

1. Draai het bovenste filterhuis met de wijzers van de klok mee (let op ! De pomp hoeft niet te worden gedemonteerd !).
2. Ontneem het bovenste filterhuis met de pomp.
3. Draai de bovenste aanzuigkorf eveneens met de wijzers van de klok mee zodat die loskomt van de onderste aanzuigkorf.

4. U kunt de onderste aanzuigkorf van het onderste filterhuis scheiden door hem opnieuw met de wijzers van de klok mee te draaien.

5. De BIOCELL filters kunnen worden ontnomen en schoongemaakt.

6. Bij het samenbouwen gaat u in omgekeerde volgorde te werk.

Filterelement voor vijverfilter TFR 1800

1 rond BIOCELL-filterelement voor de natuurlijke, biologische en mechanische reiniging van het water.

Filterelement voor vijverfilter TFR 2300, TFR 3600

1 rond BIOCELL-filterelement voor de natuurlijke, biologische en mechanische reiniging van het water.

Artikelnr. 36.075.35

E

NL Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

B Einhell-Benelux

Abtsdreef 10

B-2940 Stabroek

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

① Einhell Italia s.r.l.

Via Marconi, 16

Technische wijzigingen voorbehouden

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.
