Type de produit	Ventilateur sur pied
Marque	Master
Modèle	MAC-30POSC
Diamètre des pales	76 cm (30 pouces)
Hauteur réglable	Oui, tube télescopique avec collier de retenue
Alimentation électrique	120 V, 60 Hz, 15 A minimum
Usage prévu	Ventilation générale à l'intérieur uniquement
Garantie	1 an limitée (pièces et main-d'oeuvre)
Matériaux principaux	Acier et plastique
Contenu de la boîte	Base, grilles avant et arrière, ensemble moteur, hélice, tubes supérieur et inférieur, collier de retenue, ressort, sachet de vis et écrous
Certification	Intertek
Nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon humide
Réparabilité	Pièces disponibles via le service client (800-641-6996)
Installation au mur	Non, ce modèle ne peut pas être fixé au mur
Type de commande	Commutateur rotatif (plusieurs vitesses)

FOIRE AUX QUESTIONS - MAC-30POSC Master

Comment assembler le ventilateur MAC-30POSC ?

L'assemblage nécessite une pince, un tournevis cruciforme, un tournevis plat et une clé de 10 mm. Suivez les étapes : fixez le tube sur la base, montez le moteur sur le tube, attachez la grille arrière, installez l'hélice, puis fixez la grille avant. Serrez fermement tous les boulons. Consultez le manuel pour les détails.

Comment régler la hauteur du ventilateur ?

Desserrez le collier de retenue du tube à l'aide de la clé Allen fournie, déployez doucement le tube supérieur à la hauteur désirée, puis resserrez le collier. Assurez-vous que le ressort est bien placé à l'intérieur du tube.

Le ventilateur peut-il être monté au mur ?

Non, ce modèle ne peut pas être fixé au mur. Il est conçu uniquement comme ventilateur sur pied.

Quelle est la garantie du ventilateur Master ?

Le ventilateur bénéficie d'une garantie limitée d'un an à compter de la date d'achat initiale, couvrant les défauts de matériau et de fabrication. Conservez votre reçu comme preuve d'achat.

Puis-je utiliser une rallonge électrique avec ce ventilateur ?

Oui, mais utilisez une rallonge homologuée UL de calibre approprié, avec une fiche à trois broches et une prise mise à la terre. Éloignez le cordon des sources de chaleur, d'huile et des arêtes tranchantes.

À quelle fréquence nettoyer le ventilateur ?

Nettoyez régulièrement les grilles et les pales avec un chiffon humide après avoir débranché l'appareil. Évitez d'utiliser des solvants ou des produits chimiques agressifs.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que l'appareil est branché sur une prise fonctionnelle (120 V, 60 Hz). Assurez-vous que le cordon n'est pas endommagé. Si le problème persiste, contactez le service client au 800-641-6996.

Est-il sûr d'utiliser ce ventilateur dans une chambre d'enfant ?

Attention : Ce ventilateur n'est pas un jouet. Ne le placez pas à la portée de jeunes enfants pour éviter les risques de blessure ou de choc électrique.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, le ventilateur est conçu uniquement pour une utilisation à l'intérieur. Ne l'exposez pas à la pluie ou à l'eau.

Comment entretenir le moteur ?

Aucun entretien particulier du moteur n'est requis. En cas de problème, débranchez l'appareil et contactez un atelier de réparation agréé. Ne tentez pas de réparer vous-même le moteur.

MODE D'EMPLOI MAC-30POSC Master

Numéros de modèles :

MAC-24P, MAC-24POSC, MAC-30P, MAC-30POSC

NOTE AU CLIENT : LIRE ET CONSERVER CE MANUEL POUR CONSULTATION ULTÉRIEURE

IMPORTANT : Prendre connaissance de toutes les instructions de ce manuel avant d'assembler, de mettre en marche ou d'entretenir ce ventilateur. Une utilisation inadéquate de ce ventilateur peut entraîner de graves blessures. Conserver ce manuel pour consultation ultérieure.

ATTENTION

Pour ventilation générale seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou explosives. Ne jamais utiliser le ventilateur dans des endroits qui contiennent des produits comme : essence, solvants, diluants à peinture, poussières, substances combustibles volatiles ou aéroportées ou tout produit chimique de nature inconnue.

Consignes de sécurité

▲ AVERTISSEMENT

CE VENTILATEUR N'EST PAS UN JOUET! POUR RÉDUIRE LES RISQUES DE BLESSURE PERSONNELLE ET DE CHOC ÉLECTRIQUE, IL NE FAUT PAS JOUER AVEC LE VENTILATEUR NI LE PLACER À LA PORTÉE DE JEUNES ENFANTS.

▲ AVERTISSEMENT

Pour éviter les chocs électriques pendant la marche du ventilateur, éviter qu'il ne touche à tout objet comportant une mise à la terre comme des tuyaux, radiateurs, etc.

▲ AVERTISSEMENT

Risque d'incendie, de choc électrique ou de blessures personnelles lors de travaux de réparation ou d'entretien. Débrancher le ventilateur de la source d'alimentation avant les travaux.

▲ AVERTISSEMENT

MISE EN GARDE : Appareil à fonctionnement automatique – pour réduire les risques de blessure, le débrancher de la source d'alimentation avant les travaux.

▲ AVERTISSEMENT

Pour réduire les risques de blessure personnelle ou de choc électrique, ne pas utiliser ce ventilateur avec un circuit de commande de vitesse.

▲ AVERTISSEMENT

Pour réduire les risques de choc électrique et de blessure personnelle, ne pas utiliser ce ventilateur dans une fenêtre.

▲ AVERTISSEMENT

Ne pas faire fonctionner le ventilateur avec un cordon électrique ou une fiche abîmé. Jeter le ventilateur ou le retourner à un atelier de réparation agréé pour le faire

examiner ou réparer. Ne pas acheminer le cordon électrique sous un tapis. Ne pas couvrir le cordon électrique d'une carpette, d'un tapis ou d'un objet similaire. Ne pas acheminer le cordon électrique sous un meuble ou un appareil électroménager. Éloigner le cordon électrique des zones de passage afin qu'il ne fasse trébucher personne.

⚠ AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment du plomb qui est reconnu dans l'État de Californie comme cause de cancer, de malformations congénitales ou d'autres troubles de la reproduction. Pour plus d'informations, consultez www.P65Warnings.ca.gov.

▲AVERTISSEMENT	Pour réduire les risques de choc électrique, ne pas exposer à l'eau ni à la pluie. Cette unité est conçue uniquement pour utilisation à l'intérieur.
▲AVERTISSEMENT	Les travaux d'installation et de câblage électrique doivent être effectués par un personnel qualifié conformément aux codes et aux règlements en vigueur.
▲AVERTISSEMENT	Lorsque les travaux d'entretien ou de remplacement d'une pièce nécessitent le démontage ou le débranchement d'un dispositif de sécurité, celui-ci doit être rebranché ou remonté tel qu'il était à l'origine avant de faire fonctionner ce ventilateur.
▲AVERTISSEMENT	N'utiliser ce ventilateur que de la façon conçue par le fabricant. Pour toute question, communiquer avec le service à la clientèle au 800-641-6996.

- Avant son utilisation, vérifier que le ventilateur ne comporte aucune pièce desserrée ou endommagée. Vérifier que le cordon électrique n'est pas endommagé. Ne jamais utiliser le ventilateur si des pièces sont endommagées ou manquantes. Ne jamais utiliser le ventilateur sans ses dispositifs de sécurité.

- N'utiliser que sur un circuit de 120 volts 60 Hz (cycles) d'un minimum de 15 ampères.

- Lors de l'utilisation d'une rallonge électrique, utiliser un modèle de calibre approprié (intensité nominale), homologué UL dans une prise de courant avec mise à la terre acceptant la fiche à trois broches du cordon électrique du ventilateur. Toujours garder le cordon d'alimentation et les rallonges loin de la chaleur, de l'huile et des arêtes tranchantes. Inspector périodiquement les cordons d'alimentation et les remplacer en cas de dommage.

Ventilateur sur pied 61 cm/76 cm

24P

24POSC

30P

30POSC

Intertek

VENTILATEUR SUR PIED DE 61 CM ET 76 CM :

24P / 24POSC / 30P / 30POSC

Installation et assemblage

Outils nécessaires :

Pinces

Tournevis cruciforme

Tournevis plat

Clé de 10 mm ou clé à molette

Pièces incluses dans la boîte :

(1) Base
(1) Grille de protection avant
(1) Grille de protection arrière
(1) Ensemble moteur
(1) Ensemble d'hélice
(1) Collier de retenue
(1) Tube supérieur
(1) Tube inférieur
(1) Ressort de poteau
Sachet de pièces

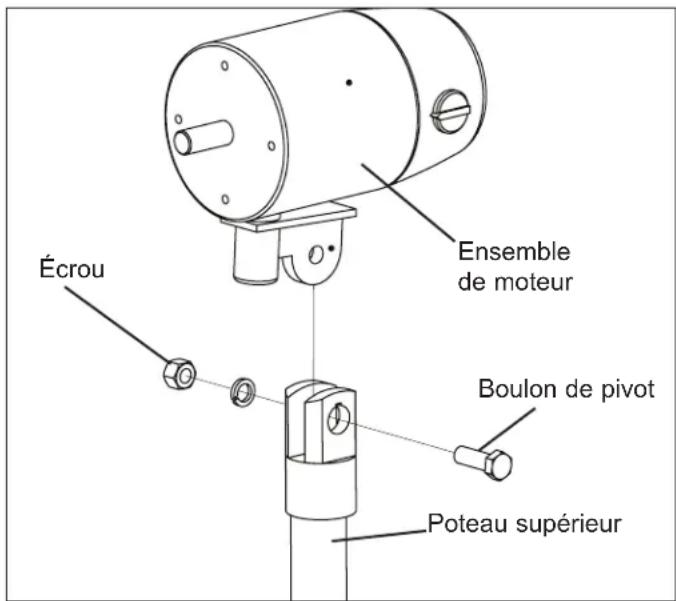

Figure 1 : Fixer le moteur sur son support

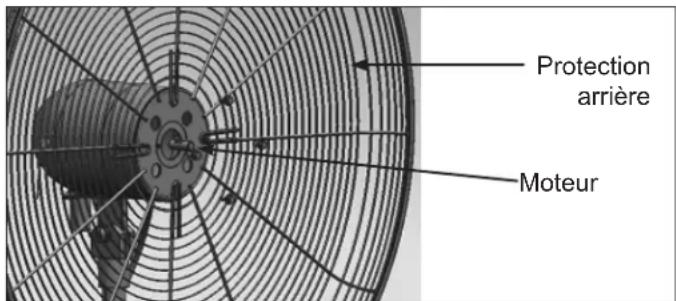

Figure 2 : Fixer la protection arrière sur le moteur

1. Retirer la base de la grille de protection arrière. Garder les deux (2) vis retenant la base sur la grille de protection arrière. Ces vis serviront à fixer la base et le tube inférieur.
2. Placer la base du ventilateur sur une surface de niveau.
3. Desserrer le collier de retenue du tube à l'aide de la clé Allen (clé hexagonale) fournie. Déployer doucement le tube supérieur pour régler la hauteur du ventilateur. Le tube doit être complètement déployé avant de placer le ressort à l'intérieur. Placer le ressort au fond du tube supérieur.
4. Placer le capuchon au fond du tube supérieur pour retenir le ressort.
5. Fixer le tube au complet sur la base. Aligner les trous et utiliser trois (3) vis du sachet de pièces et les deux (2) vis de l'étape 1 pour fixer le tube sur la base.
6. Abaisser le couvercle sur les boulons de fixation de la base.
7. Monter l'ensemble moteur sur le connecteur du tube supérieur (voir Figure 1). S'assurer que les trous sont alignés.
8. Fixer l'ensemble moteur avec le boulon de pivot et l'écrou. Serrer fermement le boulon et l'écrou à l'aide de la clé.
9. Glisser la grille de protection arrière sur l'ensemble moteur et la fixer avec les quatre (4) vis à épaulement (vis du moteur). Voir la Figure 2. Serrer fermement les vis à l'aide de la clé.
10. Desserrer la vis derrière l'hélice à l'aide de la clé Allen (clé hexagonale). Glisser l'hélice sur l'arbre du moteur.
11. Serrer la vis à l'arrière de l'hélice avec la clé Allen sur la partie plate de l'arbre du moteur.
12. Fixer la grille de protection avant sur la grille de protection arrière à l'aide des attaches sur la grille de protection avant.

ATTENTION

Ne pas glisser la vis de l'hélice au-delà de l'encoche de l'arbre!

L'hélice pourrait tourner incorrectement et abîmer le ventilateur! S'assurer que l'arbre du ventilateur est de niveau avec l'avant de l'hélice.

REMARQUE : Ce modèle ne peut PAS être fixé au mur.

VENTILATEURS SUR PIED DE 61 CM ET 76 CM :

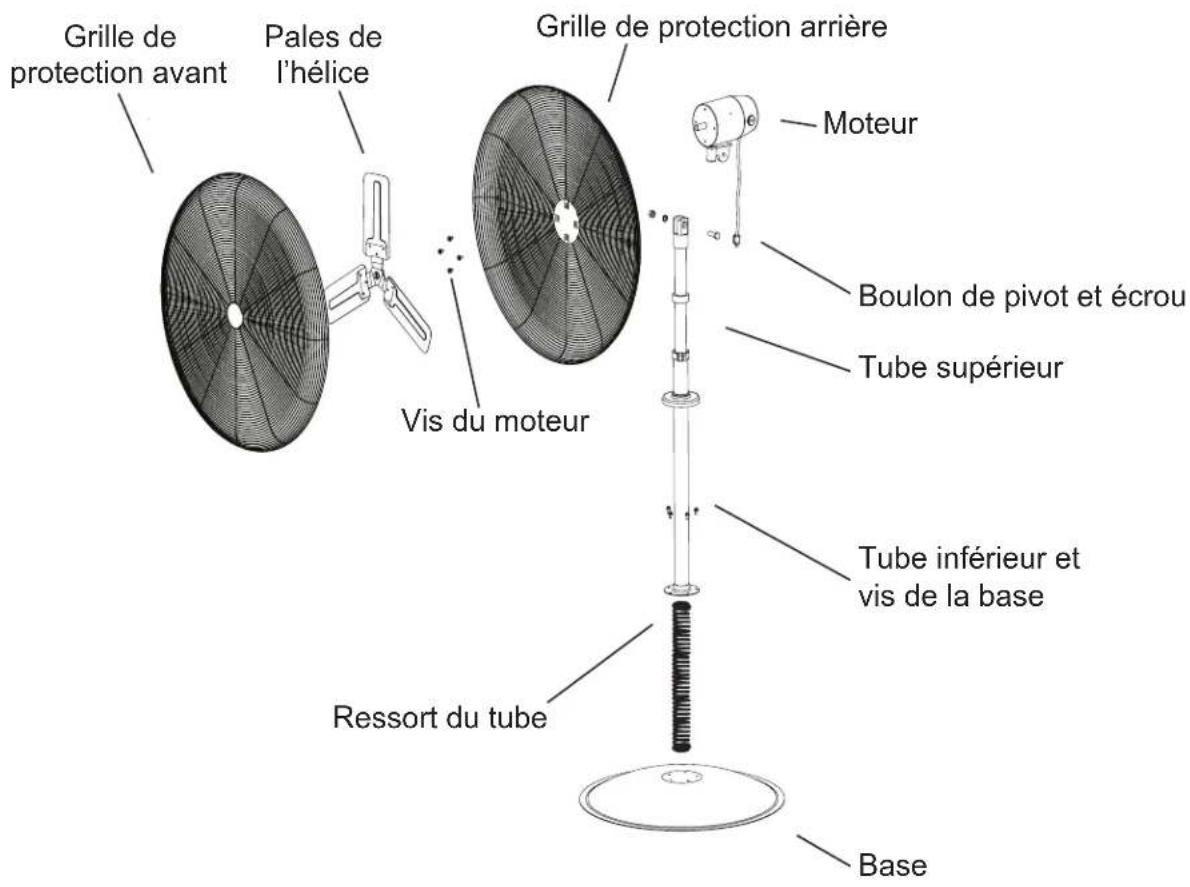

Vue éclatée

GARANTIE LIMITÉE DE UN (1) AN

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIT À L'ACHETEUR AU DÉTAIL D'ORIGINE SEULEMENT QUE CE PRODUIT SERA EXEMPT DE DÉFAUTS DE MATÉRIAU ET DE FABRICATION PENDANT UNE PÉRIODE DE UN (1) AN À COMPTER DE LA DATE DE L'ACHAT INITIALE. CE PRODUIT DOIT ÊTRE INSTALLÉ, ENTRETENU ET UTILISÉ CORRECTEMENT, EN CONFORMITÉ AVEC LES INSTRUCTIONS FOURNIES.

PINNACLE CLIMATE TECHNOLOGIES, INC. EXIGE UNE PREUVE RAISONNABLE DE LA DATE D'ACHAT CHEZ UN DÉTAILLANT OU UN DISTRIBUTEUR AGRÉÉ. IL FAUT DONC CONSERVER LE REÇU DE CAISSE, LA FACTURE OU LE CHÈQUE PAYÉ POUR L'ACHAT D'ORIGINE. CETTE GARANTIE LIMITÉE COUVRE UNIQUEMENT LA RÉPARATION OU LE REMPLACEMENT DES PIÈCES JUGÉES DÉFECTUEUSES DANS DES CONDITIONS D'UTILISATION ET D'ENTRETIEN NORMALES PENDANT LA PÉRIODE DE GARANTIE, CE QUE PINNACLE CLIMATE TECHNOLOGIES, INC. SE RÉSERVE LE DROIT DE DÉTERMINER À SA SEULE DISCRÉTION.

CETTE GARANTIE NE S'APPLIQUE PAS À DES PRODUITS ACHETÉS À DES FINS DE LOCATION.

CETTE GARANTIE LIMITÉE NE COUVRE PAS LE REMPLACEMENT DES COURROIES NI LE RÉGLAGE DE LEUR TENSION, NI AUCUNE DÉFAILLANCE OU DIFFICULTÉ D'UTILISATION RÉSULTANT D'UNE USURE NORMALE, D'UN ACCIDENT, D'UN USAGE ABUSIF OU INCORRECT, D'UNE MODIFICATION, D'UN USAGE IMPROPRE, D'UNE INSTALLATION INCORRECTE OU ENCORE D'UNE RÉPARATION OU D'UN ENTRETIEN INCORRECTS PAR L'UTILISATEUR OU UN TIERS. LE FAIT DE NÉGLIGER D'EFFECTUER L'ENTRETIEN NORMAL ET DE ROUTINE DE CE VENTILATEUR, LES DOMMAGES CAUSÉS LORS DE L'EXPÉDITION OU LIÉS À DES INSECTES, OISEAUX OU AUTRES ANIMAUX OU ENCORE À TOUT DOMMAGE RÉSULTANT DES CONDITIONS MÉTÉOROLOGIQUES NE SONT PAS COUVERTS PAR CETTE GARANTIE. EN OUTRE, CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES AU FINI, COMME LES ÉGRATIGNURES, LES TRACES DE COUPS, LA DÉCOLORATION, LA ROUILLE OU D'AUTRES DOMMAGES DÛS AUX INTEMPÉRIES, ET SURVENUS APRÈS L'ACHAT.

TOUS LES FRAIS DE TRANSPORT POUR LE RETOUR DE PRODUITS OU DE PIÈCES ENDOMMAGÉS SONT À LA CHARGE DE L'ACHETEUR. SUR RÉCEPTION DE L'ARTICLE ENDOMMAGÉ, PINNACLE CLIMATE TECHNOLOGIES, INC. EXAMINERA L'ARTICLE EN QUESTION ET DÉTERMINERA S'IL EST DÉFECTUEUX.

PINNACLE CLIMATE TECHNOLOGIES, INC. RÉPARERA OU REMPLACERA ET RETOURNERA L'ARTICLE EN PORT PAYÉ. SI PINNACLE CLIMATE TECHNOLOGIES, INC. DÉTERMINE QUE L'ARTICLE EST DANS UN ÉTAT D'UTILISATION NORMALE, OU N'EST PAS DÉFECTUEUX, IL SERA RETOURNÉ EN PORT DÛ.

CETTE GARANTIE LIMITÉE REMPLACE À TOUTE AUTRE GARANTIE EXPRESSE. PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE DE PRODUITS ACHETÉS AUPRÈS DE VENDEURS AUTRES QUE DES DÉTAILLANTS OU DISTRIBUTEURS AGRÉÉS.

APRÈS L'EXPIRATION DE LA PÉRIODE DE UN (1) AN DE CETTE GARANTIE LIMITÉE, PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER. EN OUTRE, PINNACLE CLIMATE TECHNOLOGIES, INC. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGE PARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OU FORTUIT. PINNACLE CLIMATE TECHNOLOGIES, INC. N'ASSUME AUCUNE RESPONSABILITÉ POUR UN QUELCONQUE DÉFAUT CAUSÉ PAR DES TIERS. CETTE GARANTIE LIMITÉE ACCORDE À L'ACHETEUR DES DROITS LÉGAUX PRÉCIS AUXQUELS PEUVENT S'AJOUTER D'AUTRES DROITS SUIVANT LE LIEU OÙ IL RÉSIDE. CERTAINES PROVINCES NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS NI UNE LIMITATION DE LA DURÉE D'UNE GARANTIE; LES LIMITATIONS CI-DESSUS POURRAIENT DONC NE PAS S'APPLIQUER À L'ACHETEUR.

PINNACLE CLIMATE TECHNOLOGIES, INC. N'AUTORISE AUCUNE PERSONNE NI ENTREPRISE À ASSUMER EN SON NOM UNE AUTRE OBLIGATION OU RESPONSABILITÉ QUELCONQUE LIÉE À LA VENTE, À L'INSTALLATION, À L'UTILISATION, À L'ENLÈVEMENT, AU RETOUR OU AU REMPLACEMENT DE SES APPAREILS ET AUCUNE REPRÉSENTATION DE CETTE NATURE NE LIE EN QUELQUE MANIÈRE QUE CE SOIT PINNACLE CLIMATE TECHNOLOGIES, INC.

TOUJOURS VEILLER À PRÉCISER LES NUMÉROS DE MODÈLE ET DE SÉRIE LORS DE TOUTERÉCLAMATION AUPRÈS DE PINNACLE CLIMATE TECHNOLOGIES, INC. UTILISER L'ESPACE PRÉVUCI-DESSOUS À CET EFFET POUR NOTER CES INFORMATIONS :

N° de modèle : ____ N° de série : ____

Date d'achat : ____
