Marque	SMEG
Modèle	KDC61XE3
Type de produit	Hotte aspirante
Largeur	60 cm
Hauteur	120 mm (estimation)
Profondeur	500 mm (estimation)
Poids	12 kg (estimation)
Alimentation	220-240 V ~ 50/60 Hz
Classe d'isolation	Classe I (mise à la terre obligatoire)
Distance minimale de sécurité (table de cuisson)	650 mm
Diamètre minimum de conduit d'évacuation	120 mm
Type de commande	Boutons poussoirs
Vitesses d'aspiration	3 (V1, V2, V3)
Éclairage	Lampe LED 4 W, douille E14, 220-240 V
Filtre à graisses	Métallique lavable (tous les 2 mois)
Filtre à charbon actif	Remplacement tous les 4 mois (selon usage)
Matériau	Acier inoxydable
Fonctions	Aspiration, éclairage
Installation	Suspendue ou encastrée (selon modèle)
Utilisation	Domestique uniquement

FOIRE AUX QUESTIONS - KDC61XE3 SMEG

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance de sécurité minimale est de 650 mm. Si les instructions de la table de cuisson à gaz spécifient une distance supérieure, celle-ci doit être respectée.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Ils sont lavables au lave-vaisselle ou à la main avec un détergent neutre.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé environ tous les 4 mois de fonctionnement, ou plus souvent en cas d'utilisation intense.

Comment remplacer l'ampoule de la hotte ?

L'ampoule est une lampe de 4 W avec douille E14 et tension 220-240 V. Débranchez d'abord l'appareil, puis remplacez l'ampoule défectueuse par une neuve de mêmes caractéristiques.

La hotte peut-elle être utilisée avec des appareils à gaz ?

Oui, mais la pièce doit être correctement ventilée pour éviter le retour des gaz de combustion. La pression négative ne doit pas dépasser 0,04 mbar.

Quelles sont les commandes de la hotte ?

La hotte dispose de quatre touches : L pour l'éclairage, V1 (1ère vitesse), V2 (2ème vitesse) et V3 (3ème vitesse). Appuyez pour allumer/éteindre ou changer de vitesse.

Peut-on installer la hotte en mode recyclage ?

Oui, en utilisant un filtre à charbon actif (non fourni). La hotte peut fonctionner en mode évacuation (conduit extérieur) ou recyclage (filtre à charbon).

Quel type de câble d'alimentation est requis ?

La hotte doit être raccordée à une prise de courant mise à la terre conforme aux normes. Le câble endommagé doit être remplacé par le fabricant ou un technicien agréé.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide et un détergent liquide neutre. Évitez les produits à base d'alcool ou de silicone. Pour l'acier inoxydable, suivez les lignes de satinage avec un produit non abrasif.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et les filtres. Si le problème persiste, contactez le service après-vente agréé SMEG. Ne tentez pas de réparer vous-même l'appareil.

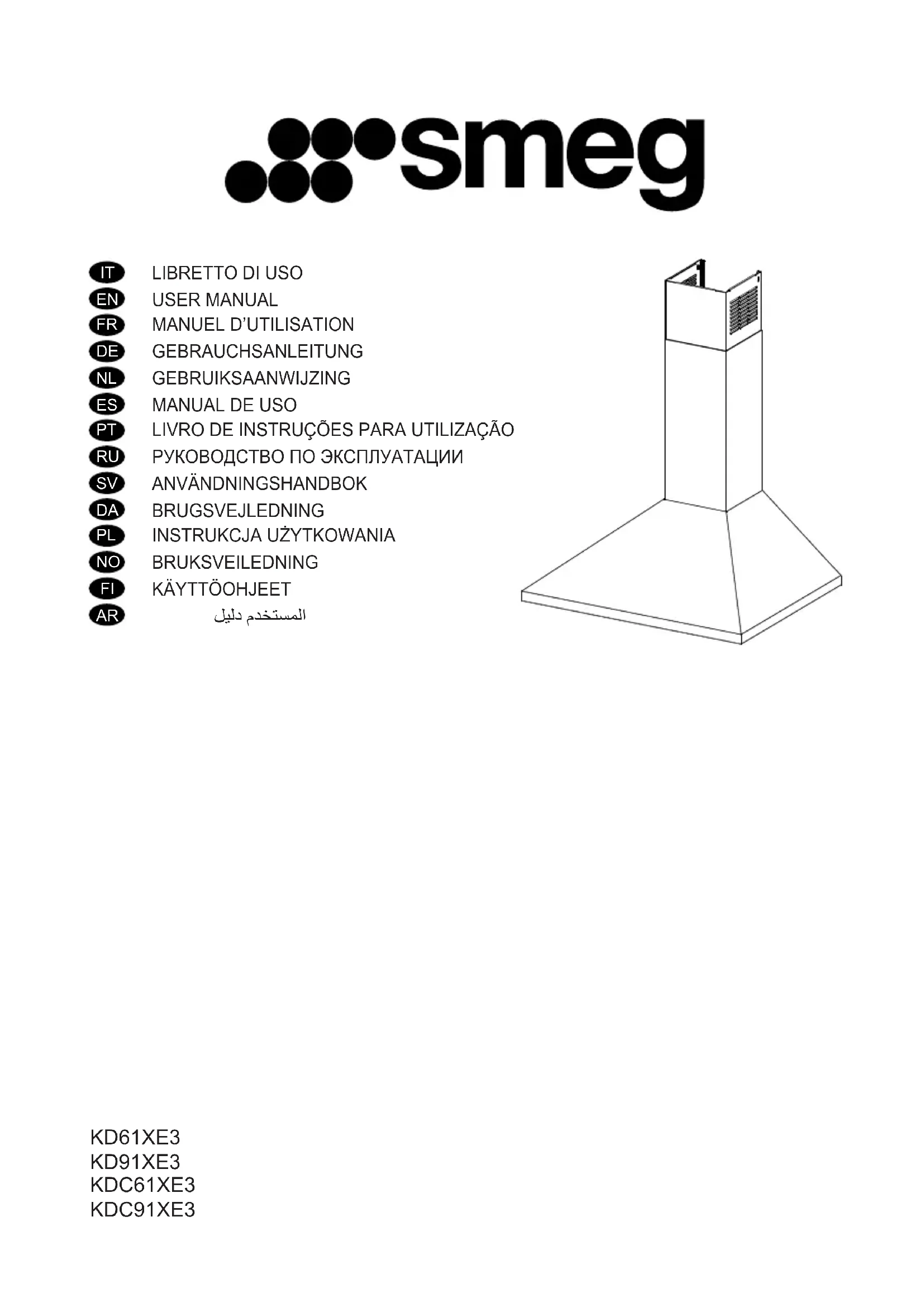

MODE D'EMPLOI KDC61XE3 SMEG

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation im-propre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-

dessus, veuillez impérative- ment en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate
• Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquate-ment ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la

pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

- Ne pas évacuer l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.

- Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.

- En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments op-

tiques (jumelles, lentilles grossissantes...).

- Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.

- Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

- « En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques autoprotégées. »

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

3. NETTOYAGE ET ENTRETIEN

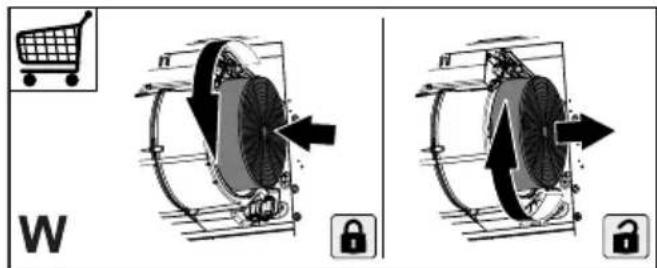

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particuliè-

rement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l'une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

4. COMMANDES

Touche Fonction
L	Allume et éteint le système d'éclairage à l'intensité maximale.
V1	Allume et éteint le moteur d'aspiration à la première vitesse.
V2	Allume le moteur à la deuxième vitesse.
V3	Allume le moteur à la troisième vitesse.

5. ÉCLAIRAGE

Lampe Puissance (W) Douille Tension (V) Dimensions (mm) Code ILCOS
	4 E14 220-2	40 107x37	DRBB/F	-4-220-240-E14-35/100
