KDC61XE3 - Cappa da cucina SMEG - Manuale utente e istruzioni gratuiti

Marca	SMEG
Modello	KDC61XE3
Tipo di prodotto	Cappa aspirante
Larghezza	60 cm
Altezza	120 mm (stima)
Profondità	500 mm (stima)
Peso	12 kg (stima)
Alimentazione	220-240 V ~ 50/60 Hz
Classe di isolamento	Classe I (messa a terra obbligatoria)
Distanza minima di sicurezza (piano cottura)	650 mm
Diametro minimo del condotto di evacuazione	120 mm
Tipo di comando	Pulsanti
Velocità di aspirazione	3 (V1, V2, V3)
Illuminazione	Lampada LED 4 W, attacco E14, 220-240 V
Filtro antigrasso	Metallico lavabile (ogni 2 mesi)
Filtro al carbone attivo	Sostituzione ogni 4 mesi (in base all'uso)
Materiale	Acciaio inox
Funzioni	Aspirazione, illuminazione
Installazione	Appesa o incassata (secondo modello)
Uso	Solo uso domestico

Domande frequenti - KDC61XE3 SMEG

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Se le istruzioni del piano cottura a gas specificano una distanza maggiore, questa deve essere rispettata.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Sono lavabili in lavastoviglie o a mano con un detergente neutro.

Quando sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non è lavabile né rigenerabile. Deve essere sostituito circa ogni 4 mesi di funzionamento, o più spesso in caso di uso intenso.

Come sostituire la lampadina della cappa?

La lampadina è una lampada da 4 W con attacco E14 e tensione 220-240 V. Scollegare prima l'apparecchio, quindi sostituire la lampadina difettosa con una nuova delle stesse caratteristiche.

La cappa può essere utilizzata con apparecchi a gas?

Sì, ma la stanza deve essere adeguatamente ventilata per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar.

Quali sono i comandi della cappa?

La cappa dispone di quattro tasti: L per l'illuminazione, V1 (1ª velocità), V2 (2ª velocità) e V3 (3ª velocità). Premere per accendere/spegnere o cambiare velocità.

Si può installare la cappa in modalità ricircolo?

Sì, utilizzando un filtro al carbone attivo (non fornito). La cappa può funzionare in modalità evacuazione (condotto esterno) o ricircolo (filtro al carbone).

Quale tipo di cavo di alimentazione è richiesto?

La cappa deve essere collegata a una presa di corrente con messa a terra conforme alle norme. Il cavo danneggiato deve essere sostituito dal produttore o da un tecnico autorizzato.

Come pulire l'esterno della cappa?

Utilizzare un panno umido e un detergente liquido neutro. Evitare prodotti a base di alcol o silicone. Per l'acciaio inox, seguire le linee di satinatura con un prodotto non abrasivo.

Cosa fare in caso di malfunzionamento?

Verificare innanzitutto l'alimentazione elettrica e i filtri. Se il problema persiste, contattare il servizio post-vendita autorizzato SMEG. Non tentare di riparare da soli l'apparecchio.

MANUALE UTENTE KDC61XE3 SMEG

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

- In caso di sostituzione con lampade alogene, usare solo lampade alogene al tungste-no autoprotette o lampade ad alogenuri metallici autoprotette."

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

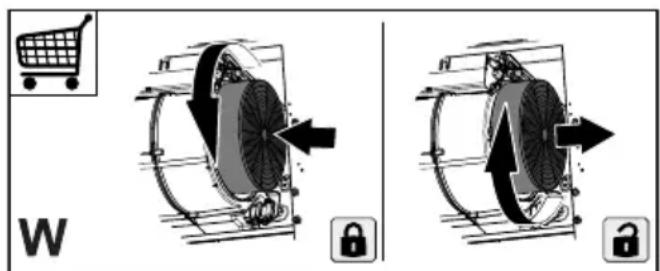

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

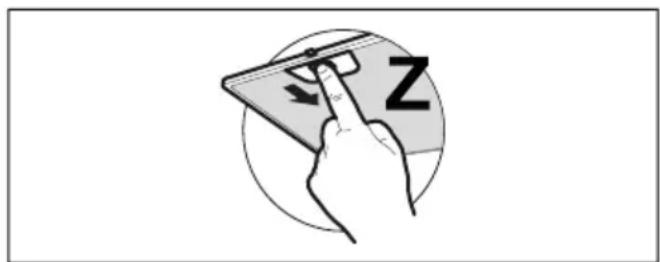

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

Se il prodotto o una delle sue parti è in acciaio inox utilizzare per la pulizia prodotti specifici non abrasivi e seguire le linee della satinatura durante la pulizia.

4. COMANDI

Tasto Funzione
L	Accende e spegne l'impianto di illuminazione alla massima intensità.
V1	Accende e spegne il motore di aspirazione alla prima velocità.
V2	Accende il motore alla seconda velocità.
V3	Accende il motore alla terza velocità.

5. ILLUMINAZIONE

Lampada A	ssorbimento (W) Attacco Voltaggio	(V) Dimensione (mm) Codice ILCOS
	4 E14 220-2	40 107x37 DR	RBB/F-4-220-24	0-E14-35/100
