| Type de produit | Routeur/répétiteur de réseau maillé WiFi |
| Marque | Renkforce |
| Modèle | RF-WMH-310 |
| Dimensions (L x H x P) | Environ 134 x 116 x 125 mm |
| Poids | Environ 829 g par appareil |
| Alimentation | 12 V/DC, 1,5 A (bloc secteur 100-240 V, 50/60 Hz) |
| Consommation électrique | Max. 1,5 A (18 W) |
| Connecteurs | 1x WAN (Internet/Backhaul), 2x LAN (10/100/1000 Mbit/s), 1x USB 2.0 |
| Normes WiFi | IEEE 802.11b/g/n (2,4 GHz), IEEE 802.11a/n/ac (5 GHz) |
| Bandes de fréquence | 2,4 GHz : 2,412 – 2,472 GHz ; 5 GHz : 5,150 – 5,825 GHz |
| Puissance d'émission | ≤ 13 dBm (2,4 GHz) ; ≤ 23 dBm (5 GHz, estimation) |
| Débit max | 2,4 GHz : 300 Mbit/s ; 5 GHz : 1733 Mbit/s |
| Nombre d'antennes | 6 (4x 5 GHz, 2x 2,4 GHz) |
| Fonctions principales | Routeur maillé, répéteur, TouchLink, configuration via navigateur, couplage par bouton Pair |
| Sécurité WiFi | WPA2-PSK, WPA/WPA2 mixte |
| Réinitialisation | Bouton Reset encastré (maintenir 6 s) |
| Contenu de la livraison (set simple) | 1 routeur/répéteur, 1 bloc d'alimentation, 1 câble RJ45, mode d'emploi |
| Contenu de la livraison (set double) | 2 routeurs/répéteurs, 2 blocs d'alimentation, 1 câble RJ45, mode d'emploi |
| Conditions d'exploitation | 0 à +40 °C, 10-90 % HR (sans condensation) |
| Entretien et nettoyage | Chiffon sec non pelucheux ; débrancher avant nettoyage |
| Indice de protection | Usage intérieur uniquement |
| Numéro de commande | 2300579 (set double), 2300580 (set simple) |
FOIRE AUX QUESTIONS - RF-WMH-310 Renkforce
Questions des utilisateurs sur RF-WMH-310 Renkforce
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur au format PDF gratuitement ! Retrouvez votre notice RF-WMH-310 - Renkforce et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RF-WMH-310 de la marque Renkforce.

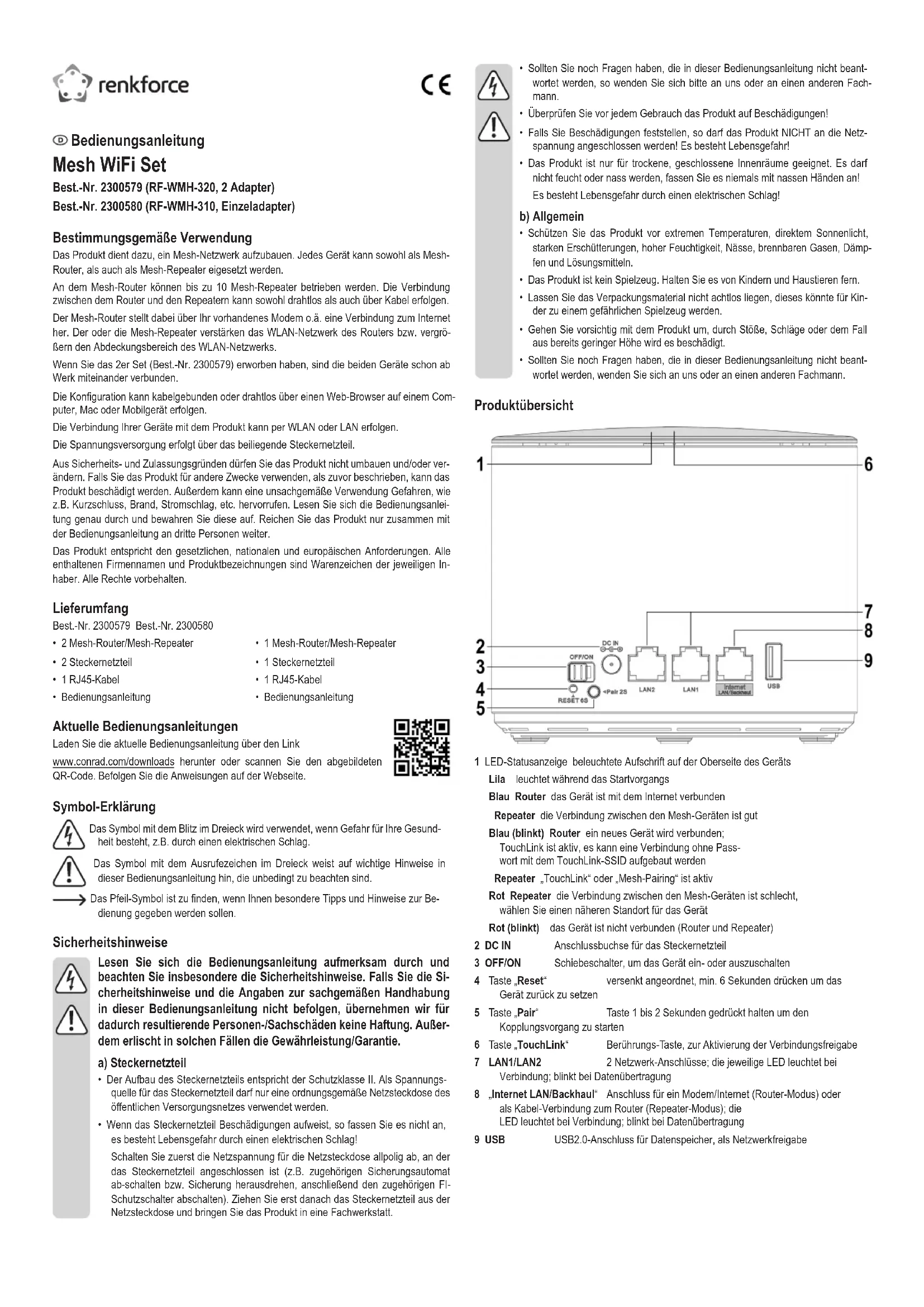

MODE D'EMPLOI RF-WMH-310 Renkforce
Set réseau maillé Wifi
N° de commande 2300579 (adapteur RF-WMH-320, 2)
N° de commande 2300580 (adapteur simple RF-WMH-310)
Utilisation conforme
Le produit sert à construire un réseau maillé. Chaque appareil peut être utilisé aussi bien comme comme routeur de réseau maillé que comme répétiteur.
Le routeur de réseau maillé permet d'exploiter jusqu'à 10 répétiteurs de réseau maillé. La connexion entre le routeur et les répétiteurs a lieu aussi bien sans fil qu'à travers câble.
Le routeur de réseau maillé établit entre autres une connexion à internet à travers votre modem existant. Le ou les répétiteurs de réseau maillé renforcent le réseau WLAN du routeur ou élargissent la zone de couverture du réseau WLAN.
Si vous avez acheté le 2ème set (n° de commande 2300579), les deux appareils déjà connectés depuis l'usine.
La configuration peut survenir par câble ou sans fil via un navigateur internet sur un ordinateur, Mac ou dispositif mobile.
La connexion de vos appareils avec le produit peut survenir via WLAN ou LAN.
L'alimentation électrique s'effectue par le bloc d'alimentation fourni.
Pour des raisons de sécurité et d'homologation, vous ne devez ni modifier ni transformer ce produit. Si le produit est utilisé à d'autres fins que celles décrites ci-dessus, il risque d'être endommagé. En outre, une utilisation incorrecte peut générer des risques comme par ex. un court-circuit, un incendie, un choc électrique, etc. Lisez attentivement le mode d'emploi, conservez-le. Ne transmettez l'appareil à des tiers qu'avec le mode d'emploi inclus.
Le produit est conforme aux exigences légales nationales et européennes. Tous les noms d'entreprise et désignations de produits sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Contenu de la livraison
N° de commande 2300579 N° de commande 2300580
• 2 routeurs/répétiteurs de réseau maillé
• 1 routeur/répétiteur de réseau maillé
• 2 blocs d'alimentation
• 1 bloc d'alimentation
• 1 câble RJ45
• 1 câble RJ45
- Mode d'emploi
- Mode d'emploi
Modes d'emploi actuels
Téléchargez les modes d'emplois actuels via le lien
Www.conrad.com/downloads ou scannez les code QR illustré. Suivez les instructions indiquées sur le site web.
Explication des symboles
Le symbole avec le flash dans un triangle est utilisé pour signaler un danger pour votre santé, par exemple, un choc électrique.
Le symbole avec le point d'exclamation dans un triangle signale des consignes importantes dans ce mode d'emploi qui doivent impérativement être respectées.
Le symbole de la flèche renvoie à des astuces et conseils d'utilisation spécifiques.
Consignes de sécurité
Lisez attentivement le mode d'emploi et prêtez une attention particulière aux consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les instructions pour une manipulation appropriée dans ce mode d'emploi, nous déclinons toute responsabilité en cas des dommages corporels et matériels. Par ailleurs, la garantie prend fin dans de tels cas.
a) Bloc d'alimentation
- La construction du bloc d'alimentation correspond à la classe de protection II. La source de tension pour le bloc d'alimentation doit impérativement être une prise de courant correcte du réseau public.
- Si le bloc d'alimentation présente des dommages, ne le touchez pas : il y a danger de mort par choc électrique !
Coupez d'abord sur tous les pôles la tension d'alimentation de la prise de courant à laquelle le bloc d'alimentation a été branché (par ex. déconnectez le coupe-circuit automatique ou dévissez le fusible, ensuite coupez le disjoncteur différentiel). Débranchez ensuite le bloc d'alimentation de la prise de courant et amenez le produit dans un atelier spécialisé.
- S'il vous reste encore des questions après la lecture de ce mode d'emploi, veuillez nous contacter ou vous adresser à un spécialiste.
- Contrôlez l'appareil avant chaque utilisation et vérifiez s'il présente d'éventuelles dommages !
- En cas d'endommagements, ne PAS brancher l'appareil à la tension du secteur ! Danger de mort !
- Le produit ne convient que pour une utilisation à l'intérieur de locaux fermés et secs. Le produit ne doit ni prendre l'humidité ni être mouillé. Ne le touchez jamais avec des mains mouillées !
Il y a danger de mort par choc électrique !
b) Généralités
- Protégez le produit contre les températures extrêmes, les rayons directs du soleil, les chocs intenses, une humidité élevée, l'eau, les gaz, les vapeurs et solvants inflammables.
- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet dangereux pour les enfants.
- Ce produit doit être manipulé avec précaution – les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager.
- S'il vous reste encore des questions après la lecture de ce manuel d'utilisation, veuillez nous contacter ou vous adresser à un spécialiste.
Aperçu du produit

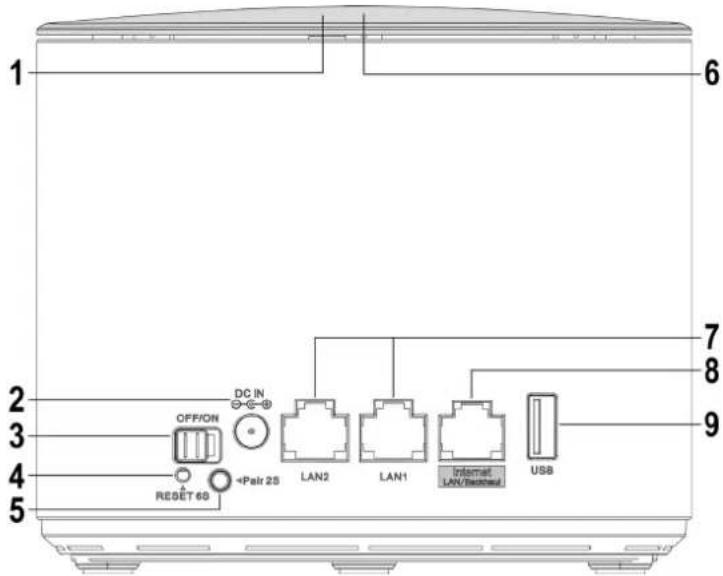

Inscription lumineuse sur la face supérieure de l'appareil
Lilas s'allume pendant le processus de démarrage
Bleu Routeur l'appareil est connecté à internet
Répétiteur la connexion entre les appareils du réseau maillé est bonne
Bleu Routeur un nouvel appareil est connecté;
(clignotant) TouchLink est actif, une connexion sans mot de passe est possible - avec le SSID TouchLink
Répétiteur « TouchLink » ou « Mesh-Pairing » est actif
Rouge Répétiteur la connexion entre les appareils du réseau maillé est mauvaise, choisissez un autre endroit pour l'appareil
Rouge (clignotant) l'appareil n'est pas connecté (routeur et répétiteur
2 DC IN
Boitier de connexion pour le bloc d'alimentation
3 OFF/ON
L'interrupteur coulissant pour allumer ou éteindre l'appareil
4 Maintenir la Touche
encastrée au moins 6 secondes pour
« Reset »
réinitialiser l'appareil
5 Maintenir la Touche
1 à 2 secondes appuyée pour démarrer
« Pair »
le processus de couplage
6 Touche « TouchLink »
Touche de contact, pour activer ou autoriser la connexion
7 LAN1/LAN2
2 connexion de réseau; La LED correspondante s'allume en te en cas de transmission de données
8 « Internet LAN/Backhaul » Connexion pour un modem/Internet (mode routeur) ou comme connexion via câble au routeur (mode répétiteur); la LED s'allume en cas de connexion; clignote en cas de transmission de données
9 USB
Connexion USB2.0-pour mémoire de données, comme du réseau
Réglages standards :
Adresse de configuration : http://ap.setup
Adresse IP standard : 192.168.10.1
Nom d'utilisateur/mot de passe : admin
WLAN-SSID 2,4 et 5 GHz : MeshGo_XXXX (XXXX = pour chaque appareil individuel)
WLAN-SSID TouchLink : MeshGo_XXXX_Touch
Raccordement et mise en service
Que vous ayez acheté le set de 2 appareils ou un seul, vous devez toujours configurer le premier appareil. Si vous avez acheté le set de 2 appareils ou l'appareil unique comme extension, vous pouvez ignorer la configuration du routeur de réseau maillé.
Lors de la configuration du set de 2 appareils, choisissez l'un des appareils et configurez-le comme routeur. Celui que vous choisissez n'a pas d'importance. Quand le routeur est configuré, commencez avec le répétiteur.
Connexion élémentaire des appareils
- Connectez la fiche de sortie du bloc d'alimentation au connecteur « DC IN » (2) du produit correspondant.
- Branchez le bloc d'alimentation dans une prise de courant.
Connexion du routeur de réseau maillé
- Si vous voulez configurer le produit comme routeur de réseau maillé, connectez le port « Internet LAN/Backhaul » (8) avec un câble de réseau connecté 1 à 1 avec le port correspondant de votre modem, routeur ou autre. Allumez votre modem le cas échéant.
Mise en marche
- Allumez le produit à l'aide de l'interrupteur coulissant (3) et attendez que le processus de démarrage soit terminé. Cela dure environ 2 minutes.
Connexion du routeur de réseau maillé
- Connectez un ordinateur, Mac ou un dispositif mobile avec la WLAN ou l'un des deux ports LAN du routeur de réseau maillé sélectionné précédemment.
La SSID-WLAN standard, qui a été configurée pour chaque appareil individuellement est en position appuyée sur l'étiquette en-dessous de l'appareil. LA WLAN n'est pas cryptée par défaut.
- Ouvrez le côté de configuration du routeur. Insérez soit l'adresse web http://ap.setup ou bien l'adresse IP standard 192.168.10.1.
Si cette adresse n'est pas correcte ou ne s'affiche pas du tout, vérifiez que vous êtes connecté avec le réseau WLAN correct. Redémarrez le cas échéant votre appareil ou bien testez un autre navigateur internet.
- Dès que la page de connexion s'affiche choisissez d'abord la langue souhaitée et attendez que la page se charge.
- Insérez comme mot de passe « admin » (sans guillemets) et connectez-vous.
- Quand le routeur de réseau maillé est configuré pour la première fois, l'assistant de configuration démarre automatiquement.
Choisissez votre pays dans le champ supérieur. S'il n'est pas présent dans la liste, choisissez « GLOBAL ».
Dans le deuxième champ choisissez le fuseau horaire pour la position du routeurs de réseau maillé.
Dans le menu inférieur vous pouvez choisir si le routeur de réseau maillé doit être démarré un jour/horaire pré-règlé ou bien à un jour/horaire régulier que vous avez déterminé. Si vous ne le souhaitez pas, sélectionnez dans la liste le point le plus inférieur.
Enfin insérez un nouveau mot de passe pour la connexion à l'interface internet.
Cliquez sur le bouton bleu en bas pour sauvegarder.
- Sur la page suivante sont configurés l'accès à internet et le réseau WLAN du routeur de réseau maillé.
Pour le premier point choisissez le type de connexion. Si vous exploitez le routeur d'après un modem pour lequel un accès est nécessaire, choisissez ici « PPPoE ». Si vous voulez exploitez le routeur d'après un appareil sans accès nécessaire (par exemple un autre routeur, un modem avec câble etc.), choisissez « DHCP ».
Sur « PPPoE » insérez votre nom d'utilisateur complet ainsi que le mot de passe de votre connexion DSL dans les champs nécessaires.
Au point suivant, modifiez, si vous le souhaitez, le nom du réseau WLAN.
Choisissez un code pour le WLAN. Nous recommandons ici de choisie le standard « WPA2-PSK » qui permet un haut niveau de sécurité. Si vous n'avez des appareils qui ne supportent que « WPA », choisissez les deux standards.
Donnez un mot de passe pour le WLAN. Il devrait contenir au moins 8 caractères contenant aussi bien des chiffres que des lettres majuscules et minuscules.
Enfin, cliquez sur le bouton bleu en bas pour sauvegarder votre choix.. Dès que les changements sont adoptés, la configuration est terminée.
Si vous ne pouvez pas appuyer pas sur le bouton pour la sauvegarde parce qu'il est affiché en gris, vérifiez que vous avez mis à jour le câble de réseau entre le port « Internet LAN/Back-haul » (8) et votre modem dans la page de configuration, sinon essayez à nouveau. Veillez à ce que le mot de passe de connexion ait été sauvegardée.
Si vous avez exécuté la configuration via WLAN vous devez encore connecter votre appareil avec le nouveau réseau WLAN.
- Cliquez sur le bouton bleu pour recharger la page.
Ajout d'un répétiteur de réseau maillé
Pour la première connexion le répétiteur de réseau maillé à configurer soit se trouver à proximité d'un routeur de réseau maillé. Après la configuration, vous pouvez le placer à l'endroit souhaité.
Ajout d'un répétiteur de réseau maillé à partir d'un set de 2 appareils
- Si vous avez acheté un set de 2 appareils et que vous exploitez l'un des deux comme routeur de réseau maillé, la connexion sera établie automatiquement dès que le 2è Appareil est allumé, car les appareils sont reliés dès l'usine.
Cela n'a aucune importance si vous voulez ensuite relier le répétiteur de réseau maillé au réseau sans fil ou via câble.
- Allumez le répétiteur, comme indiqué au chapitre « Raccordement et mise en service ». Dès que le processus de démarrage est terminé, la connexion est établie.
Ajout d'un répétiteur singulier de réseau maillé avec la touche « Pair »
- Allumez le nouveau répétiteur de réseau maillé et attendez que le processus de démarrage soit terminé.
- Appuyez d'abord sur la touche « Pair » du routeur de réseau maillé pendant 1 à 2 secondes puis relâchez la touche. La LED bleue commence à clignoter.
- Appuyez dans les 2 minutes qui suivent sur la touche « Pair » sur le nouveau répétiteur de réseau maillé pendant 1 à 2 secondes. puis relâchez la touche.
- Dès que sur les deux appareils les LED bleues s'affichent de manière permanente, le processus de couplage est terminé.
Ajout d'un répétiteur singulier de réseau maillé sur l'interface internet du routeur de réseau maillé
- Allumez le nouveau répétiteur de réseau maillé et attendez que le processus de démarrage soit terminé. La LED doit clignoter en rouge.
- Ouvrez la page de configuration du routeurs et connectez-vous.
- Ouvrez la liste des appareils de réseau maillé. Pour cela, cliquez soit sur la page de statut sur « plus... » ou en bas sur « WiFi », puis dans la liste sur le 2è Point en partant du haut.
- Insérez d'abord tout en bas un nom d'appareil, puis l'adresse MAC du nouveau répétiteur de réseau maillé. Vous les trouvez sur l'étiquette sur la face inférieure de l'appareil.
L'adresse MAC est un numéro clair de 12 caractères fait de chiffres et de lettres. Lors de l'insertion, 2 caractères doivent toujours être séparées par deux points, " (par exemple. 11:22:33:AA:BB:CC). Pour les lettres cela n'a pas d'importance si elles sont écrites en majuscule ou minuscule.
- Cliquez enfin sur le bouton à droite près de l'adresse MAC. Dès que les réglages sont adoptés, la LED doit s'allumer en bleu de manière permanente.
Connexion d'un répétiteur de réseau maillé via câble de réseau
- Si vous voulez connecter un répétiteur de réseau maillé via câble de réseau, couplez-le d'abord avec le routeur de réseau maillé.
- Ensuite, reliez le port « Internet LAN/Backhaul » (8) du répétiteur de réseau maillé avec l'un des ports LAN (7) du routeur de réseau maillé ou d'un répétiteur de réseau maillé déjà connecté.
Le répétiteur de réseau maillé reconnaît automatiquement si le répétiteur est connecté via câble de réseau ou pas.
Dès que le répétiteur de réseau maillé (ou plusieurs) est couplé avec le routeur de réseau maillé, vous pouvez modifier le type de connexion à tut moment. Si vous n'avez pas connecté les appareils avec un câble, la connexion WLAN sera utilisée automatiquement. Si un câble est connecté, la connexion via câble est utilisée automatiquement.
Un nouveau répétiteur peut aussi être connecté à tout moment à un répétiteur déjà connecté (à l'un des deux ports LAN).
Fonction « TouchLink »
Le routeur de réseau maillé possède un réseau WLAN séparé « MeshGo_XXXX Touch ». Celui-ci est non crypté mais verrouillé par défaut. Il sert de réseau WLAN d'invité pour les amis ou les connaissances et en outre des droits limités.
- Pour libérer le réseau temporairement, tapez sur le côté supérieur du routeur de réseau maillé sur la touche de contact (6) « TouchLink ».
La LED sur le routeur de réseau maillé commence à clignoter en bleu pendant 120 secondes. Pendant ce temps vous pouvez connecter l'appareil avec le réseau WLAN ouvert.
- Reliez l'appareil souhaité avec le réseau WLAN « MeshGo_XXXX_Touch ».
- Au terme des 120 secondes, une nouvelle connexion n'est plus possible. Les appareils qui ont déjà été connectés peuvent se reconnecter à tout moment avec ce réseau WLAN.
Configuration « TouchLink »
- Pour ouvrir la page de configuration de la fonction, cliquez sur l'interface du routeur de réseau maillé en bas sur « WiFi » et ouvrez ensuite le point « TouchLink ».
- Ici vous pouvez allumer et éteindre la fonction avec le bouton coulissant, régler par la touche a durée pendant laquelle la connexion est libérée et modifier le SSID WLAN.
- En outre, voyez sur le côté une liste des appareils déjà connectés et si ceux-ci sont actifs.
- Pour éliminer un appareil, Cochez une crois derrière celui-ci.
- Pour sauvegarder les modifications ou pour éliminer un appareil, cliquez sur le bouton bleu.
Positionnement du répétiteur de réseau maillé
- Quand vous avez connecté le ou les répétiteurs, vous devez les positionner correctement.
- Essayez divers endroits et choisissez l'endroit d'installation où la connexion au routeur de réseau maillé ou à un répétiteur de réseau maillé déjà installé est la meilleure.
- Pour que le répétiteur de réseau maillé ne soit pas trop éloigné de l'appareil successif, testez la connexion avec votre téléphone portable. Au moins 3 barres sur l'affichage WLAN doivent être actives.
Important ! L'affichage LED du répétiteur WLAN nouvellement positionné doit après le démarrage s'allumer en bleu de manière permanente, alors al connexion est bonne. Si l'affichage s'allume en rouge de manière permanente, la connexion est mauvaise ou insuffisante. Dans ce cas vous devez repositionner le répétiteur de réseau maillé.
Si vous voulez connecter un répétiteur de réseau maillé avec le câble, l'éloignement de l'appareil successif joue naturellement un rôle secondaire.
Réinitialisation des réglages d'usine
Pour réinitialiser le produit aux réglages d'usine, procédez comme suit.
- Connectez la fiche de sortie du bloc d'alimentation au connecteur « DC IN » (2) du produit correspondant.
- Branchez le bloc d'alimentation dans une prise de courant.
- Allumez le produit à l'aide de l'interrupteur coulissant (3) et attendez que le processus de démarrage soit terminé.
- Maintenez la touche « Reset » (4) enfoncée pendant plus de 6 secondes. Relâchez ensuite la touche.
- Le produit redémarre et il est remis ensuite aux réglages d'usine. Cela peut prendre de 1 à 2 minutes environ.
Entretien et nettoyage
N'utilisez en aucun cas des nettoyants agressifs, de l'alcool de nettoyage ou des solutions chimiques car ces produits pourraient attaquer le boîtier ou nuire au bon fonctionnement de l'appareil.
- Retirer le bloc secteur de la prise de courant avant tout nettoyage et éloignez tous les câbles de connexion.
- Utilisez un chiffon sec et non-pelucheux pour le nettoyage du produit.
Élimination
Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
Étiner le produit inutilisable selon les dispositions de différentes lois applicables.
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau déclare que ce produit correspond à la directive 2014/53/UE.
Le texte complet de la déclaration de conformité est disponible à l'adresse Web suivante :
Choisissez une langue en cliquant sur l'un des symboles de drapeau et entrez le numéro de commande du produit dans le champ de recherche ; vous pouvez ensuite télécharger la déclaration de conformité de l'UE en format PDF.
Fiche technique
a) Produit
Tension de service....12 V/CC 1,5 A
Consommation électrique....max. 1,5 A
Connexions 3x RJ45 10/100/1000 MBit/s, 1x WAN, 2x LAN; 1x USB
Nombre d'antennes ...... 6; 4x 5 GHz, 2x 2,4 GHz
WLAN ...... IEEE802.11b/g/n, 2,4 GHz, max. 300 MBit/s; ...... IEEE802.11a/n/ac, 5 GHz, max. 1733 Mbit/s;
Gammes de fréquence/ .....2,412 - 2,472 GHz, ≤ 13 dBm;
Types d'exploitation ......routeur/répétiteur de réseau maillé
Dimensions (L x H x P).... env. 134 x 116 x 125 mm
Poids ......env. 829 g par appareil
Conditions ambiantes....0 à + 40 °C, / 10 - 90% d'humidité relative ....(sans condensation)
Conditions ambiantes....-10 à +70 °C, / 10 - 90% d'humidité relative ....(sans condensation)
b) Bloc d'alimentation
Tension de service....100 - 240 V/CA, 50/60 Hz, max. 0,5 A
Sortie 12 V/DC, 1,5 A, 18 W
Connecteur de sortie ...... fiche creuse 5,5 x 2,5 mm
