OA8VD - Hotte de cuisine Air King - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine murale ou sous armoire, série professionnelle
Marque et modèle	Air King OA8VD
Largeurs disponibles	76,2 cm (30"), 91,44 cm (36"), 106,68 cm (42"), 121,92 cm (48")
Alimentation électrique	120 V, 60 Hz (courant alternatif standard nord-américain)
Hauteur d'installation recommandée	Entre 60,96 cm et 91,44 cm au-dessus de la surface de cuisson
Type d'évacuation	Évacuation vers l'extérieur obligatoire (conduits métalliques uniquement)
Compatibilité soufflante	Soufflantes intégrales Air King modèles B1125, B900, B600, B500 ou B300
Contrôles	Interrupteurs rotatifs : éclairage (haute/basse/éteint) et ventilateur (haute/moyenne/basse/éteint)
Éclairage	Ampoules halogènes PAR16 (max 45 W) ou infrarouges PAR38 (175 W) selon modèle
Filtres	Filtres déflecteurs en acier inoxydable (références PHGB1, PHGB2, PHGB3) et dalot à graisse
Entretien des filtres	Lavage mensuel au lave-vaisselle avec détergent doux
Accessoires optionnels	Clapet anti-retour série BS, dosseret, soffites, adaptateurs de sortie
Garantie	1 an pièces et main-d'œuvre, 5 ans pour le ventilateur/moteur (acheteur original)

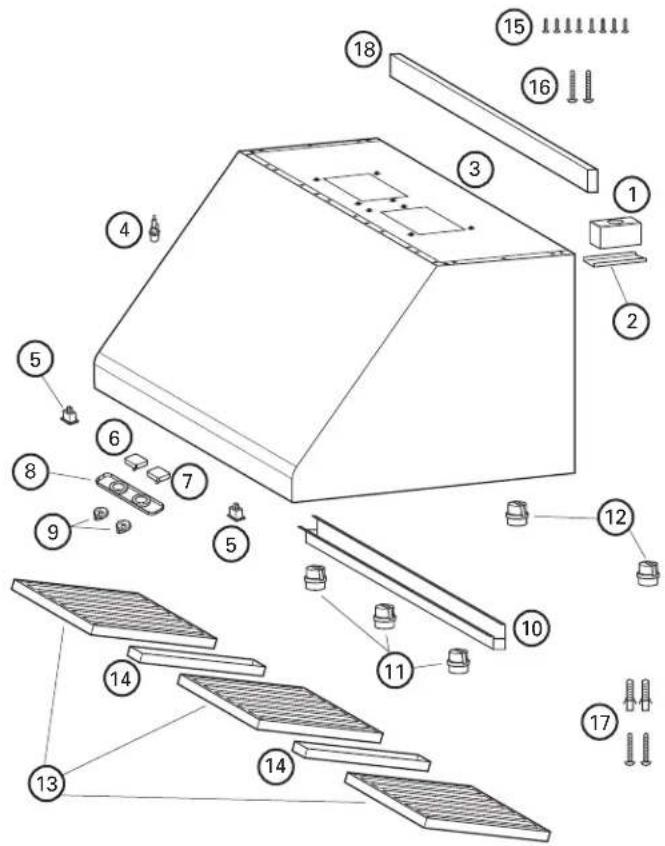

Pièces détachées	Disponibles : boîte de câblage, interrupteurs, ampoules, filtres, dalot à graisse, etc. (voir manuel)
Réparabilité	Assistance technique au 1-800-465-7300 (du lundi au vendredi 8h-16h HNE)

FOIRE AUX QUESTIONS - OA8VD Air King

Quelle est la hauteur d'installation recommandée pour la hotte OA8VD ?

La hotte doit être installée entre 60,96 cm et 91,44 cm au-dessus de la surface de cuisson.

Puis-je utiliser la hotte en mode recyclage ?

Non, la hotte doit impérativement être évacuée vers l'extérieur via des conduits métalliques. Ne pas évacuer dans les murs, plafonds ou greniers.

Quels types d'ampoules sont compatibles avec cette hotte ?

Selon le modèle, utilisez des ampoules halogènes PAR16 (max 45 W) ou des ampoules infrarouges PAR38 (175 W) pour les lampes chauffantes.

Comment nettoyer les filtres à graisse ?

Les filtres et le dalot à graisse doivent être lavés au moins une fois par mois au lave-vaisselle avec un détergent doux. Laissez refroidir avant manipulation.

Quelles soufflantes sont compatibles avec la hotte OA8VD ?

Utilisez exclusivement les soufflantes intégrales Air King modèles B1125, B900, B600, B500 ou B300.

Puis-je utiliser un variateur de vitesse électronique ?

Non, l'utilisation d'un régulateur de vitesse électronique est interdite pour éviter les risques d'incendie ou de choc électrique.

Comment remplacer une ampoule de la hotte ?

Coupez l'alimentation au panneau de service, laissez refroidir l'ampoule, puis dévissez-la et remplacez-la par une ampoule du type spécifié (halogène PAR16 ou infrarouge PAR38).

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Si le câblage est en cause, coupez l'alimentation et vérifiez que tous les fils sont correctement connectés (noir, blanc, terre).

Les filtres déflecteurs sont-ils lavables en lave-vaisselle ?

Oui, les filtres en acier inoxydable PHGB1, PHGB2 ou PHGB3 ainsi que le dalot à graisse passent au lave-vaisselle. Utilisez un détergent doux.

Comment contacter le service client Air King ?

Appelez le 1-800-465-7300 du lundi au vendredi de 8h00 à 16h00 HNE. Ayez les informations du produit (type, style) situées sur l'étiquette intérieure.

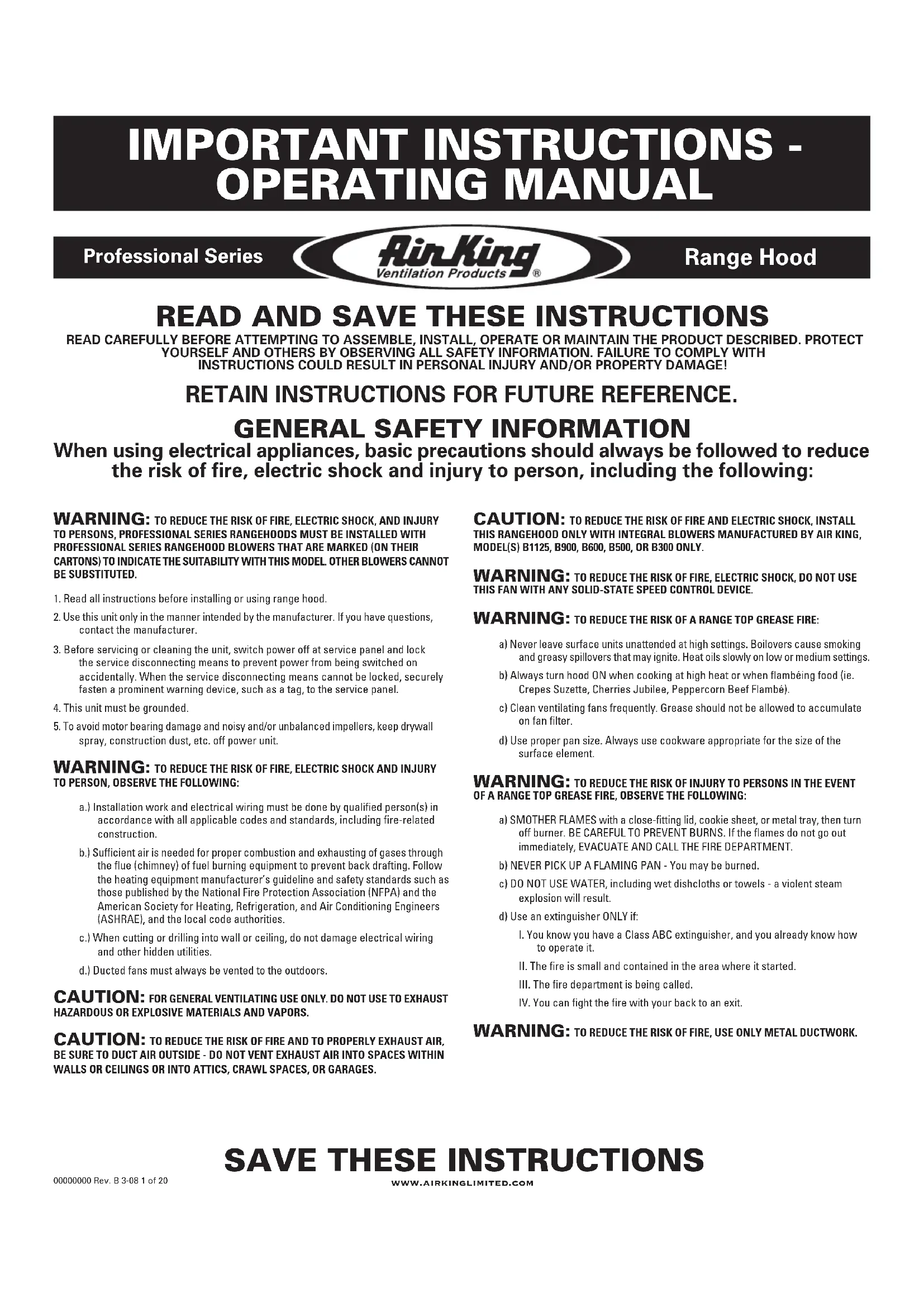

MODE D'EMPLOI OA8VD Air King

Séries Professionnelles

AirKing Ventilation Products®

Hotte de Cuisine

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÈME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SÉCURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE PERSONNELLE, LES HOTTES DE CUISINIÈRE DES SÉRIES PROFESSIONNELLES DOIVENT ÊTRE INSTALLÉES AVEC LES SOUFFLANTES DE HOTTE DE CUISINIÈRE DES SÉRIES PROFESSIONNELLES QUI SONT MARQUÉES (SUR LEURS EMBALLAGES) INDIQUANT UNE COMPATIBILITÉ AVEC CE MODÈLE. D'AUTRES SOUFFLANTES NE PEUVENT PAS ÊTRE SUBSTITUÉES.

1. Lire toutes les instructions avant d'installer ou d'utiliser la hotte de cuisine.
2. Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
3. Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.
4. Cette unité doit être mise à la terre.
5. Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a.) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.
b.) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.
c.) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.
d.) Ducted Fans must always be vented to the outdoors.

AVERTISSEMENT : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE ET POUR ÉVACUER L'AIR ADÉQUATEMENT, ASSUREZ-VOUS D'ÉVACUER L'AIR VERS L'EXTÉRIEUR – NE PAS ÉVACUER L'AIR DANS DES ESPACES DANS LES MURS, LES PLAFONDS OU LES GRENIERS, LES GALERIES TECHNIQUES OU LES GARAGES.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE ET DE CHOC ÉLECTRIQUE, INSTALLER CETTE HOTTE DE CUISINIÈRE SEULEMENT AVEC DES SOUFFLANTES INTÉGRALES FABRIQUÉES PAR AIR KING, MODÈLES B1125, B900, B600, B500, OU B300 UNIQUEMENT.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE:

a) Ne jamais laisser les unités de surface à des degrés élevés sans surveillance. Les débordements par bouillonnement produisent de la fumée et des débordements graisseux qui peuvent s'enflammer. Chauffer les huiles lentement à des degrés faibles ou modérés.
b) Toujours mettre la hotte EN MARCHE lors de cuisson à haute température ou lors de flambage de nourriture (par ex., des Crêpes Suzette, de Cerises Jubilées, steak flambé, etc.)
c) Nettoyer les ventilateurs d'évacuation fréquemment. Aucune accumulation de graisse ne devrait être tolérée sur les filtres du ventilateur.
d) Utiliser des poêlons de taille appropriée. Toujours utiliser les batteries de cuisine appropriées pour la taille de l'élément de surface.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE BLESSURES PERSONNELLES DANS L'ÉVENTUALITÉ D'UN FEU DE GRAISSE SUR LA SURFACE DE CUISSON, SUIVRE LES INDICATIONS SUIVANTES:

a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une tôle à biscuits, ou un cabaret de métal, puis, mettre le gril hors fonction. PRENEZ SOIN D'ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER ET APPELER LE SERVICE DES INCENDIES.
b) NE JAMAIS SAISIR UN POÊLON EN FLAMME – vous pourriez être brûlé.
c) NE PAS UTILISER DE L'EAU, incluant les hinges à vaisselle ou les serviettes mouillées – il en résulterait une violente explosion de vapeur.
d) Utiliser un extincteur SEULEMENT SI:
I. Vous savez que vous avez un extincteur de classe ABC, et que vous savez déjà comment l'opérer.
II. Le feu est petit et contenu dans la zone où il a commencé.
III. On appelle le service des incendies.
IV. Vous pouvez combattre l'incendie avec une sortie derrière vous.

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

SECTION 1

Préparation de la hotte de cuisinière

1. Sortir la hotte de son emballage et confirmer que toutes les pièces sont présentes. En plus de la hotte, vous devriez avoir :

1 - Contenu de l'emballage :
3 - Vis à bois de 5,1 cm
8 - Vis à bois de 1,9 cm (modèles de 91,44 cm: 12 / modèles de 106,68, 121,92 cm: 16)
4 - Ancrages muraux (modèles de 91,44 cm: 6 / modèles de 106,68, 121,92 cm: 8)

Modèles de 76,2 cm : 2 - gros déflecteurs PHGB3, un espaceur

Modèles de 91,44 cm : 2 - gros déflecteurs PHGB3, un petit déflecteur PHGB1

Modèles de 106,68 cm : 2 - gros déflecteurs PHGB3, un déflecteur moyen PHGB2

Modèles de 121,92 cm : 2 - gros déflecteurs PHGB3, deux espaceurs

1 - Dalot à graisse
1 - Bande de montage en bois
1 - Gabarit de montage
1 - Feuillet d'instruction/de sécurité

REMARQUE : Certaines hottes peuvent être expédiées avec protecteur en plastique collé à la hotte. Il est recommandé de le laisser en place durant l'installation pour protéger la hotte contre les égratignures. Enlever une fois l'installation complétée.

1. Enlevez la bande de montage en bois fixée au dos de la hotte et placez la dans un endroit sécuritaire. Vous aurez besoin de cette bande plus tard (Figure 1).

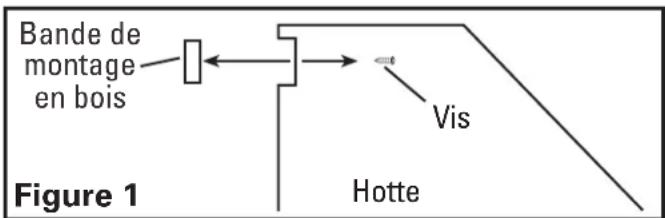

Bande de montage en bois Vis Hotte Figure 1

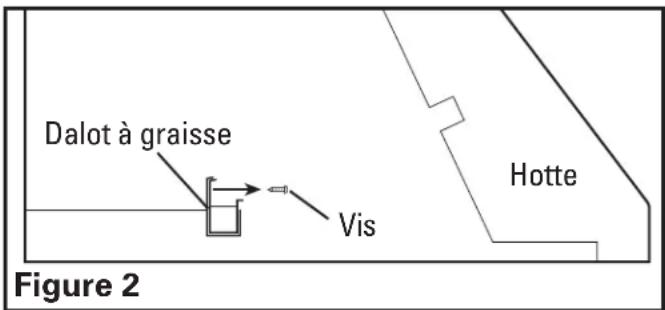

1. Enlevez les deux vis fixant le dalot à graisse en place. Ces vis furent installées pour la protection durant le transport (Figure 2).

Dalot à graisse Vis Hotte Figure 2

AVERTISSEMENT : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

AVERTISSEMENT : LORS DE DECOUPE OU DE PERCAGE DANS UN MUR NE PAS ENDOMMAGER DE FILAGE ELECTRIQUE OU AUTRES UTILITES DISSIMULEES.

SECTION 2

Mesurage de l'installation de la hotte

REMARQUE : Avant d'installer des pièces ou de marquer des emplacements, assurez-vous d'avoir décidé comment seront installés les conduits. Vous pourriez avoir besoin de modifier la structure tel que décrit à la Section 5 Installation au mur de couvert de la hotte ou la Section 6 Installation sous l'armoire de couvert de la hotte

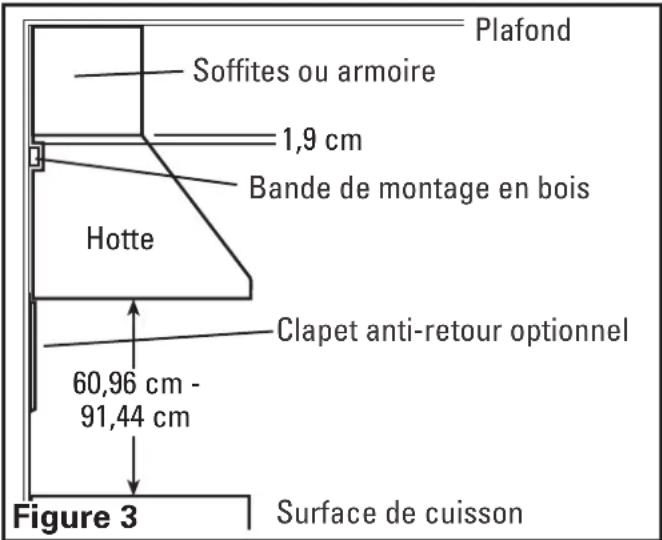

1. Les mesures pour l'installation seront personnalisées à votre emplacement spécifique et dépendront de la hauteur exacte du plafond, de la distance de la surface de cuisson, de la hauteur de l'armoire ou du soffite, ainsi que d'autres facteurs et doivent être ajustées en conséquence. La hotte doit être montée à un minimum de 60,1 cm et à un maximum de 91,4 cm de la surface de cuisson (Figure 3).

Plafond Soffites ou armoire 1,9 cm Bande de montage en bois Hotte Clapet anti-retour optionnel 60,96 cm - 91,44 cm Figure 3 Surface de cuisson

REMARQUE : Lorsque vous déterminez la hauteur entre le couvert et la surface de cuisson, assurez-vous de prendre en considération les articles tels que dosseret avec tablettes et autres accessoires qui pourraient avoir besoin d'un plus grand dégagement sous le couvert.

SECTION 3

Mesurage de l'installation

1. Déterminez où le dessus de la hotte sera situé dans votre installation et collez le gabarit de montage mural compris en place avec du ruban adhésif (Figure 4).

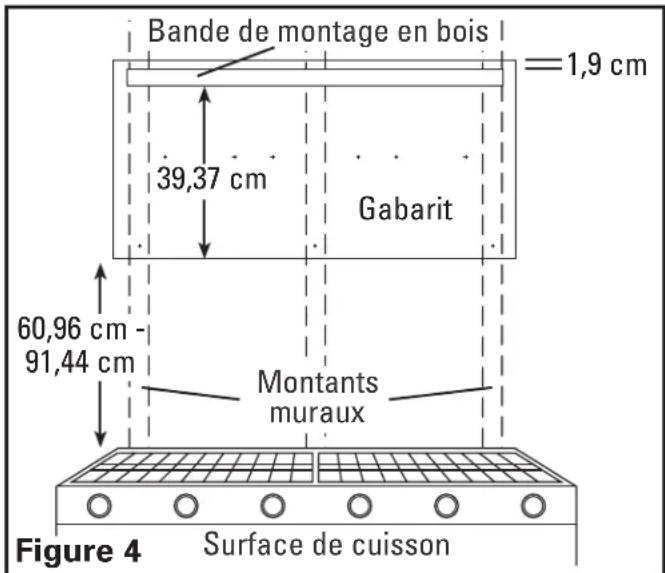

Bande de montage en bois 1,9 cm 39,37 cm Gabarit 60,96 cm - 91,44 cm Montants muraux Figure 4 Surface de cuisson

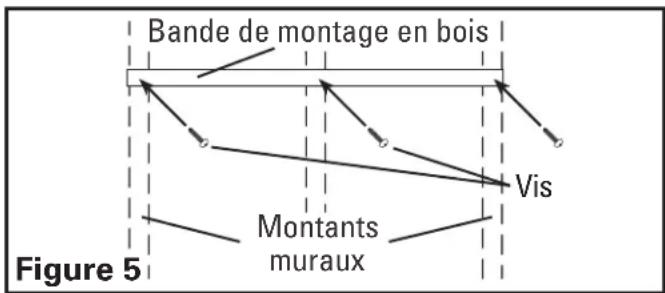

1. En utilisant le gabarit comme guide, placez la bande de bois qui fut enlevée à l'étape 2 de la Section 1 sur le dessus du gabarit puis mettez le à niveau. Fixez en place en utilisant les vis de montage de 2 in. (5,1 cm) comprises en vous assurant que les vis s'enfoncent dans les montants muraux (Figure 5).

Bande de montage en bois Vis Montants muraux Figure 5

AVERTISSEMENT : EN RAISON DE LA HAUTEUR DE LA HOTTE, ASSUREZ-VOUS QUE LA BANDE DE BOIS EST FIXEE A TOUS LES MONTANTS MURAUX DISPONIBLES (UN MINIMUM DE 2 MONTANTS POUR LES HOTTES DE 76, 2 CM, ET PLUS ALORS QUE LA LARGEUR AUGMENTE) ET NON PAS SEULEMENT DANS LA CLOISON SECHE.

AVERTISSEMENT : SUPPORTER LA HOTTE JUSQU'A CE QU'ELLE SOIT COMPLETEMENT INSTALLEE SUR LA BANDE DE MONTAGE EN BOIS.

1. Installez les ancrages muraux en perçant des trous aux emplacements marqués sur le gabarit pour ensuite installer les ancrages en place. Une méthode alternative est de faire reposer la cavité à l'arrière de la hotte sur la bande de bois et de marquer les emplacements de perçage sur le mur pour les ancrages muraux au bas de l'arrière de la hotte puis de retirer la hotte et d'installer les ancrages muraux (Figure 6).

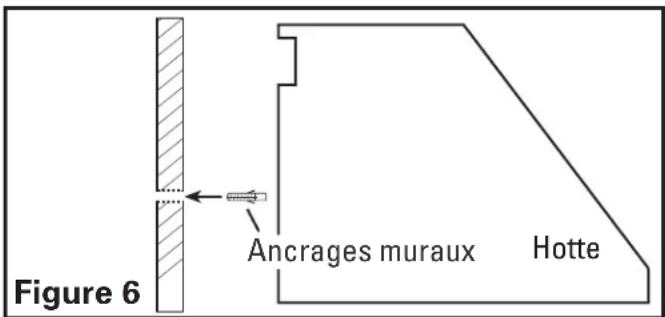

Figure 6 Ancrages muraux Hotte

SECTION 4

Installation du clapet anti-retour

1. Si un clapet anti-retour optionnel de Série BS sera utilisé, celui-ci doit être installé avant le couvert de la hotte parce que le couvert de la hotte couvrira les vis de montage du clapet anti-retour. Référez-vous aux instructions comprises avec le clapet anti-retour pour l'installation.

SECTION 5

Installation au mur de couvert de la hotte

AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.

1. Déterminer le type de conduits dont vous aurez besoin (Figure 7).

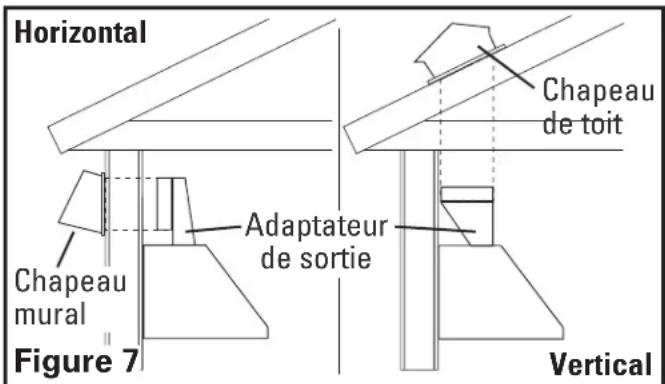

Horizontal Chapeau mural Figure 7 Adaptateur de sortie Chapeau de toit Vertical

REMARQUE : Lorsque la terminaison du conduit est similaire à celle illustrée à la figure 7 (passant au travers du mur sur lequel la hotte est installée) l'installation requiert une considération spéciale. Dépendant de où les montants muraux sont situés, il peut être nécessaire de couper un montant mural ou plus et d'installer une chevêtre et une assise pour transférer la charge aux montants adjacents. Des montants additionnels pourraient devoir être bâtis dans l'ouverture pour fixer la cloison sèche et pour fixer la hotte. Si vous rencontrez cette situation, Air King recommande que vous embauchiez un professionnel et que vous vous conformiez avec tous les codes du bâtiment applicables.

1. Installer l'adaptateur mural de la bonne taille requise (disponible séparément) à la hotte en appariant les quatre trous sur la bride de l'adaptateur aux quatre trous correspondants sur la hotte et fixer en place avec les vis comprises. Assurez-vous que le joint est étanche autour de l'adaptateur en sécurisant tous les raccords avec du ruban de gaine (Figure 8).

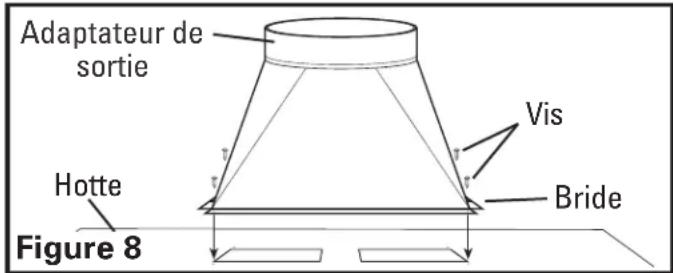

Adaptateur de sortie Vis Bride Hotte Figure 8

1. Il est fortement recommandé qu'un clapet anti-retour soit installé pour prévenir que l'air extérieur circule vers la maison. Choisir un clapet anti-retour (disponible séparément) de taille appariant le diamètre de l'adaptateur de sortie. Fixer le clapet anti-retour dans l'adaptateur de sortie, faire l'ajustement serré dans l'ouverture ronde de l'adaptateur jusqu'à ce qu'il soit complètement inséré, en vous assurant que le clapet s'ouvre en provenance de la hotte sinon le débit d'air sera restreint (Figure 9).

Clapet Adaptateur de sortie Hotte Figure 9

REMARQUE : Si le dosseret recommandé, optionnel des Séries BS est installé, utilisez le gabarit pour la localisation et percez les trous appropriés pour le montage. Le dosseret doit être installé avant le couvert de la hotte parce que le couvert de la hotte couvrira les vis de montage du dosseret. Référez-vous aux instructions comprises avec le dosseret pour les instructions complètes d'installation.

1. Faire reposer la cavité sur le côté arrière de la hotte sur la bande de bois et fixer à la bande de bois avec les vis de 1,9 cm comprises au travers des trous dans l'arrière de la hotte qui s'alignent avec la bande de bois (utiliser les 6 vis pour les largeurs de 76,2 et de 91,4 cm et 8 vis pour les largeurs supérieures). Fixer le bas de la hotte en installant les vis fournies avec les ancrages muraux (Figure 10).

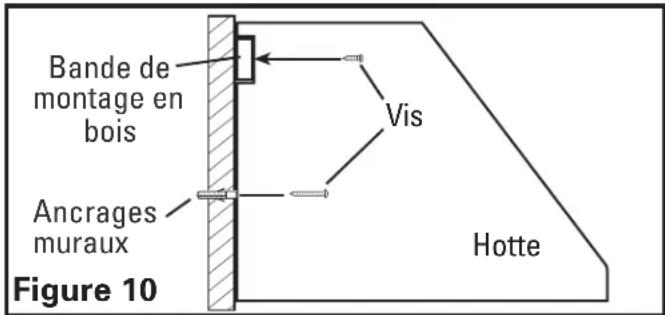

Bande de montage en bois Ancrages muraux Vis Hotte Figure 10

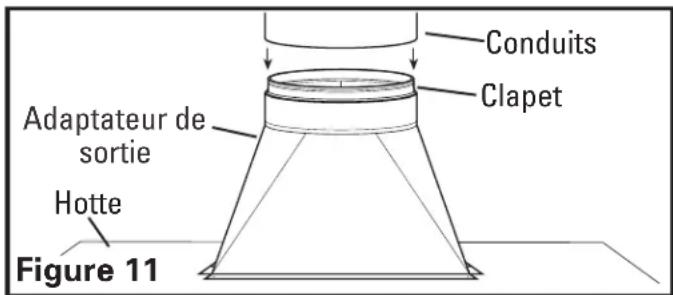

1. Raccordez les conduits à l'adaptateur de sortie et du clapet. Fixez en place en utilisant du ruban de gaine pour sceller tous les joints (Figure 11).

Conduits Clapet Adaptateur de sortie Hotte Figure 11

SECTION 6

Installation sous l'armoire de couvert de la hotte

1. Si le couvert sera installé sous des armoires qui ont un fond en retrait, il sera nécessaire d'installer des bandes de montage en bois (non-comprises) pour que le couvert s'installe adéquatement (Figure 12).

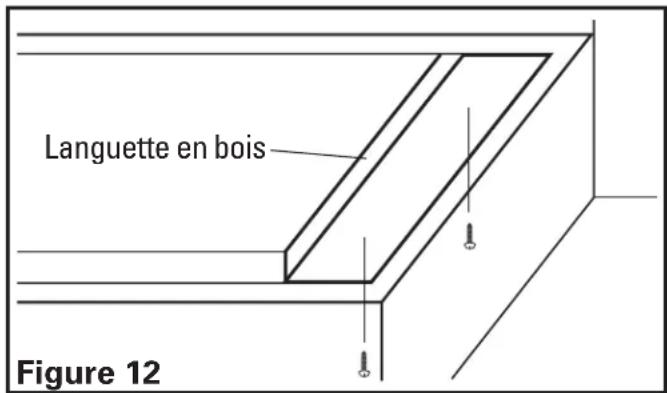

Languette en bois Figure 12

1. L'épaisseur des bandes doit être la même que le retrait des armoires et elles doivent être d'une largeur d'environ 5,1 cm.
2. Installez les bandes en utilisant des vis à bois de longueur appropriée (non-comprises). Assurez-vous que les bandes s'alignent avec les trous dans le dessus du couvert.

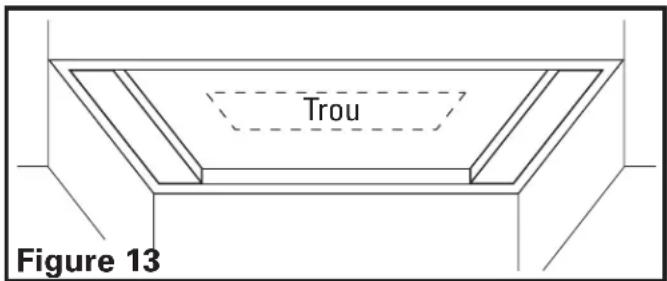

3. Marquez l'emplacement où l'adaptateur de sortie (disponible séparément) sera situé sur les armoires et coupez un trou de diamètre d'environ 2,5 cm plus grand sur tous les côtés que l'adaptateur de sortie (Figure 13).

REMARQUE : Si le dosseret recommandé, optionnel des Séries BS est installé, utilisez le gabarit pour la localisation et percez les trous appropriés pour le montage. Le dosseret doit être installé avant le couvert de la hotte parce que le couvert de la hotte couvrira les vis de montage du dosseret. Référez-vous aux instructions comprises avec le dosseret pour les instructions complètes d'installation.

1. Faire reposer la cavité sur le côté arrière de la hotte sur la bande de bois et fixer à la bande de bois avec les vis de 1,9 cm comprises au travers des trous dans l'arrière de la hotte qui s'alignent avec la bande de bois (utiliser les 6 vis pour les largeurs de 76,2 et de 91,4 cm et 8 vis pour les largeurs supérieures). Fixer le bas de la hotte en installant les vis fournies avec les ancrages muraux (Figure 14).

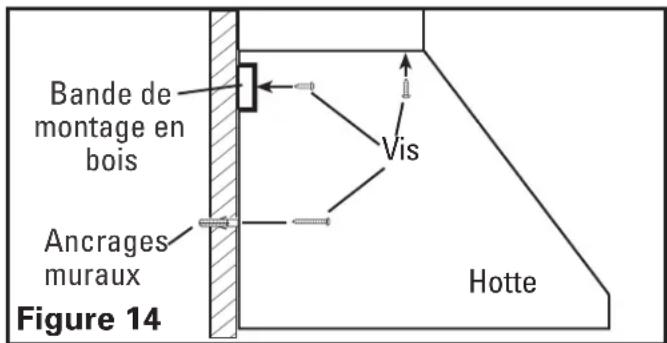

Bande de montage en bois Ancrages muraux Vis Hotte Figure 14

1. De l'intérieur du couvert de la hotte, fixez la hotte sur le dessous de l'armoire en utilisant quatre vis à bois (non-comprises) dans les trous en poire de la hotte (Figure 14).

AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.

1. Déterminer le type de conduits dont vous aurez besoin (Figure 15).

REMARQUE : Lors de la détermination de l'adaptateur de sortie à utiliser, assurez-vous de considérer le dégagement de l'espace de l'armoire. Typiquement, un adaptateur de sortie horizontale devra être utilisé si vous évacuez l'air par le biais d'une trappe murale.

REMARQUE : Lorsque la terminaison du conduit est similaire à celle illustrée à la figure 15 (passant au travers du mur sur lequel la hotte est installée) l'installation requiert une considération spéciale. Dépendant de où les montants muraux sont situés, il peut être nécessaire de couper un montant mural ou plus et d'installer une chevêtre et une assise pour transférer la charge aux montants adjacents. Des montants additionnels pourraient devoir être bâtis dans l'ouverture pour fixer la cloison sèche et pour fixer la hotte. Si vous rencontrez cette situation, Air King recommande que vous embauchiez un professionnel et que vous vous conformiez avec tous les codes du bâtiment applicables.

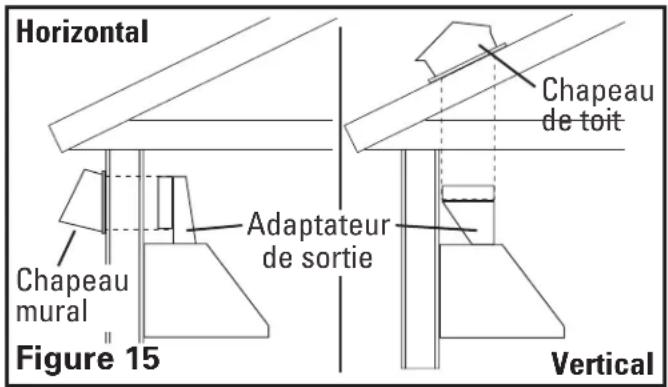

Horizontal Chapeau mural Figure 15 Adaptateur de sortie Chapeau de toit Vertical

1. Installez l'adaptateur mural de la bonne taille requise (disponible séparément) à la hotte en le glissant dans les quatre trous percés précédemment sur la bride de l'adaptateur appariés aux quatre trous correspondants sur la hotte et fixez en place avec les vis comprises. Assurez-vous que le joint est étanche autour de l'adaptateur en sécurisant tous les raccords avec du ruban de gaine (Figure 16).

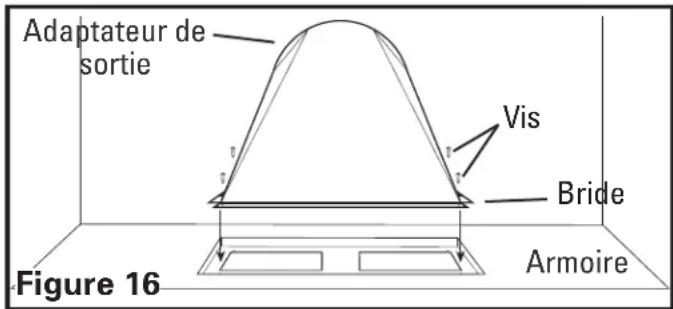

Adaptateur de sortie Vis Bride Armoire Figure 16

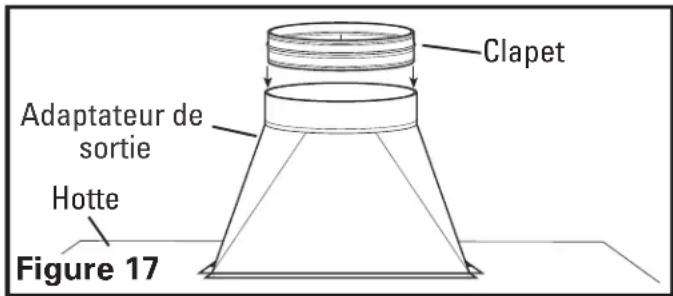

1. Il est fortement recommandé qu'un clapet anti-retour soit installé pour prévenir que l'air extérieur circule vers la maison. Choisir un clapet anti-retour (disponible séparément) de taille appariant le diamètre de l'adaptateur de sortie. Fixer le clapet anti-retour dans l'adaptateur de sortie, faire l'ajustement serré dans l'ouverture ronde de l'adaptateur jusqu'à ce qu'il soit complètement inséré, en vous assurant que le clapet s'ouvre en provenance de la hotte sinon le débit d'air sera restreint (Figure 17).


Clapet Adaptateur de sortie Hotte Figure 17

1. Raccordez les conduits à l'adaptateur de sortie et du clapet. Fixez en place en utilisant du ruban de gaine pour sceller tous les joints (Figure 18).

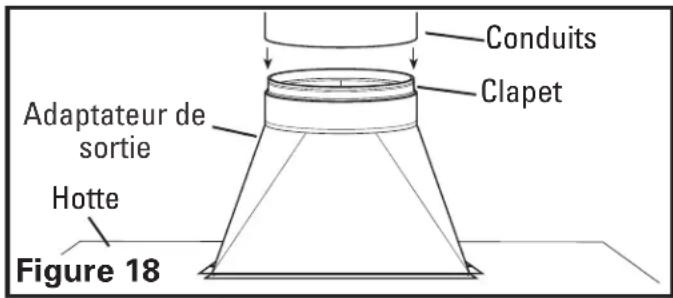

Conduits Clapet Adaptateur de sortie Hotte Figure 18

SECTION 7

Câblage

AVERTISSEMENT : TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU NATIONAUX. SI VOUS N'ÉTES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE CÂBLAGE ÉLECTRIQUE, RECOURREZ AUX SERVICES D'UN ÉLECTRICIEN QUALIFIÉ.

1. Enlever les deux vis du couvercle du compartiment de câblage pour obtenir l'accès au compartiment de câblage (Figure 19). Raccorder le fil blanc de la hotte au fil blanc de l'alimentation, et le fil noir de la hotte au fil noir de l'alimentation. Raccorder le fil de mise à la terre de la maison (fil nu ou vert) au fil de mise à la terre (vert) de la hotte. Utiliser des méthodes approuvées pour toutes les connexions (Figure 20).

2. Replacer le couvercle du compartiment de câblage et serrer les vis. Assurez-vous que tout le câblage est fermement contenu dans le compartiment à câblage. Si le connecteur rapide de fils a été enlevé du réceptacle, le replacer. Le connecteur ne s'ajustera que d'une seule façon dans le réceptacle (Figure 19).

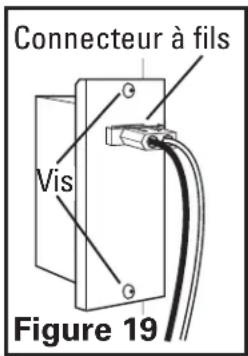

Connecteur à fils Vis Figure 19

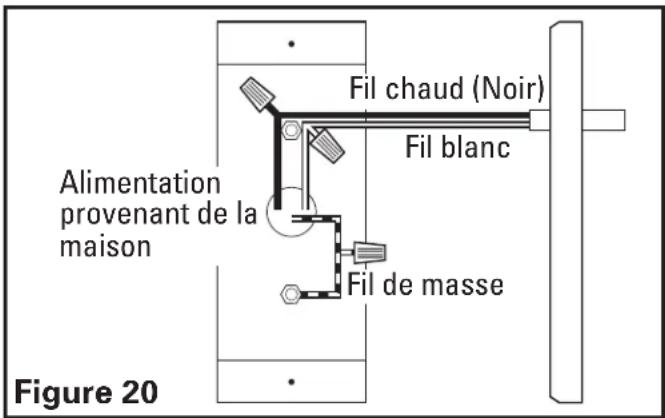

Fil chaud (Noir) Fil blanc Alimentation provenant de la maison Fil de masse Figure 20

SECTION 8

Installation de soffites optionnels

1. Référez-vous aux instructions comprises avec le(s) soffite(s) spécifique(e) que vous avez choisi pour l'installation.

SECTION 9

Installation de la soufflante

1. Référez-vous aux instructions comprises avec la soufflante spécifique que vous avez choisie pour l'installation.

SECTION 10

Terminer l'installation

1. Installer le bon éclairage pour votre unité spécifique :

Lampes halogènes : Utiliser des lampes PAR16, d'un maximum de 45 watts (disponibles séparément). L'installer en insérant la lampe dans le réceptacle et en tournant en sens horaire jusqu'à ce que la lampe soit fermement installée. NE PAS serrer à outrance.

Lampes chauffantes : Utiliser des lampes PAR38 à infrarouge de 175 watts uniquement (disponibles séparément). L'installer en insérant la lampe dans le réceptacle et en tournant en sens horsaire jusqu'à ce que la lampe soit fermement installée. NE PAS serrer à outrance.

1. Si le dalot à graisse rétractable compris n'est pas déjà installé dans la hotte, l'insérer dans le canal intérieur arrière de la hotte. Assurez-vous que le côté le plus long du dalot fait face vers l'arrière de la hotte (Figure 21).

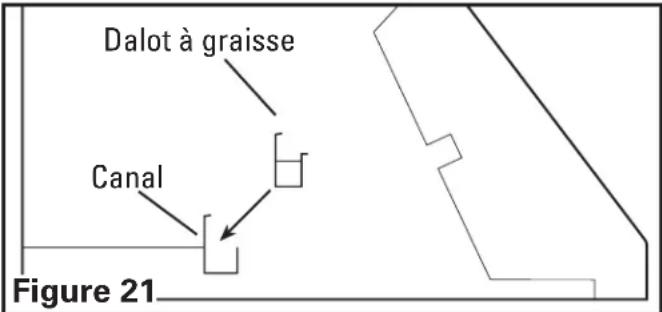

Dalot à graisse Canal Figure 21

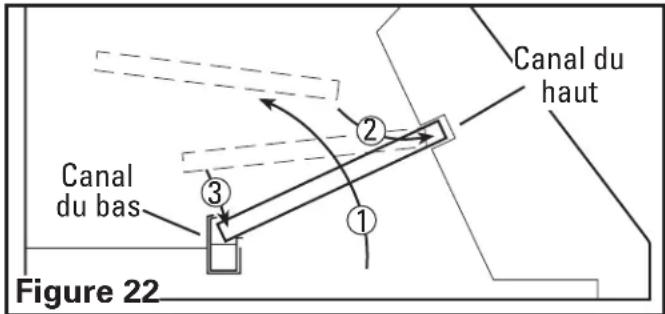

1. Installer les filtres déflecteurs avec les barres d'espacement qui sont requises en insérant le dessus du filtre dans le canal du haut de la hotte, puis glisser le bas du filtre dans le canal du bas. Les filtres ont un sens pour le haut et le bas. Le bas sur le filtre aura des petits trous pour le drainage. Ces trous doivent faire face vers le bas en direction du dalot à graisse pour être efficaces. Dans les modèles avec espaceurs, il est plus facile d'installer le(s) espaceur(s) d'abord et les filtres à graisse en dernier (Figure 22).

Canal du haut Canal du bas ① ② ③ Figure 22

SECTION 11

Operation

Contrôles

Votre hotte de cuisinière est équipée avec deux interrupteurs rotatifs dont l'un contrôle l'éclairage et l'autre contrôle la soufflante du ventilateur d'évacuation. L'interrupteur de l'éclairage a 3 positions, HAUTE (★), BASSE (★) et ÉTEINTE (●). Le commutateur de vitesse du ventilateur a quatre positions, ÉTEINT (●), HAUTE (II), MOYENNE (II), et BASSE (III) (Figure 23).

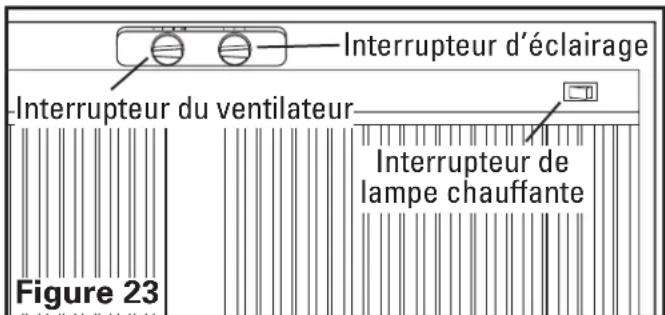

Interrupteur d'éclairage Interrupteur du ventilateur Interrupteur de lampe chauffante Figure 23

REMARQUE : Sur les installations où un ventilateur à une (1) seule vitesse est utilisé, tous les contrôles du ventilateur opèrent à la même vitesse. Sur les installations où un ventilateur à deux (2) vitesses est utilisé, les vitesses MOYENNE et HAUTE opèrent à la même vitesse.

Contrôles des lampes chauffantes : Pour les modèles équipés de lampes chauffantes, deux commutateurs En/Hors sont situés à l'avant du côté inférieur de la hotte pour un contrôle indépendant des lampes de chauffage (Figure 23).

SECTION 12

Maintenance

AVERTISSEMENT : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE FAIRE L'ENTRETIEN SUR L'UNITÉ.

Déflecteurs de graisse – des déflecteurs de graisse en acier inoxydable sont compris avec votre hotte de cuisinière, ainsi qu'un dalot à graisse qui doivent être lavés au moins une fois par mois. Les déflecteurs et le dalot vont au lave-vaisselle et doivent être lavés avec un savon ou un détergent doux. Inverser les instructions de la Section 10 Terminer l'installation, pour enlever les déflecteurs et le dalot. Si vous endommagiez les déflecteurs de graisse, remplacer avec les déflecteurs de graisse modèle PHGB1, PHGB2, ou PHGB3.

AVERTISSEMENT : LAISSER REFROIDIR LA LAMPE AVANT DE LA REMPLACER.

Remplacement des lampes : Débrancher l'alimentation de l'unité et dévisser les lampes des réceptacles. Remplacer avec des lampes telles que spécifiées à la Section 10 Terminer l'installation.

Nettoyage

AVERTISSEMENT : NE PAS UTILISER D'ESSENCE, BENZÈNE, DILUANT, DE NETTOYANT FORT, ETC., PUISQU'ILS POURRAIENT ENDOMMAGER LA HOTTE DE CUISINE.

1. Nettoyer votre hotte de cuisine avec un détergent doux, tel que du liquide à vaisselle, et le sécher avec un chiffon doux. NE JAMAIS UTILISER DE TAMPON ABRASIF OU DE POUDRE À RÉCURER. Sécher complètement avant de remettre l'alimentation. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

2. L'assemblage de la soufflante peut être passé à l'aspirateur au cas où un amas (saleté, peluche, etc.) se serait accumulé avec le temps. La soufflante est lubrifiée en permanence et ne nécessite pas d'huilage.

Guide de dépannage

Trouble Cause possible Solution suggérée
1. La hotte ne fonctionne pas lorsque l'interrupteur est à EN (ON).	1a. Un fusible peut être grillé ou un disjoncteur peut être déclenché.1b. Le câblage n'est pas raccordé correctement.	1a. Remplacer le fusible ou réinitialiser le disjoncteur.1b. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.
2. La hotte fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour quelque obstruction dans les conduits incluant le filtre.
3. La hotte produit un son de crécelle.	3a. Les filtres sont lâches3b. Le raccord des conduits est lâche.	3a. Couper l'alimentation à l'unité. Vérifier que tous les filtres sont bien fixés,3b. Couper l'alimentation de l'unité. Vérifier que tous les raccords des conduits sont bien serrés.

GARANTIE LIMITÉE

Tous les produits fabriqués par Air King Limited sont garantis pour un an à partir de la date d'achat contre les défauts de main d'œuvre et/ou de matériel. De plus, tous les ventilateurs / évacuateurs, chaufferettes, combinés ventilateur/ lumière et/ou les chaufferettes et les hottes de cuisine sont garantis pour cinq années à partir de la date d'achat contre les défauts de main d'œuvre et/ou de matériel.

Cette garantie ne couvre pas de coûts de transport ou de main d'œuvre ou le coût de remplacement de composantes faisant partie d'entretien de routine tels que : Filtres à graisse des hottes de cuisine, filtres au charbon ou combiné filtre à graisse/ charbon ; ampoules électriques de remplacement dans les hottes de cuisine ou les combinés ventilateur/ lumière/ chaufferette pour salle de bain. Aussi, tout dommage ou défaillance causé par un abus, une mauvaise utilisation, une installation fautive ou un entretien incorrect ne sera pas couvert par cette garantie.

De manière à effectuer une réclamation sous cette garantie, vous devez être l'acheteur original du produit. Il vous sera exigé de présenter la facture d'achat originale à Air King, qui démontrera : La date d'achat, l'endroit de l'achat et le modèle acheté. Le manquement à rencontrer ces exigences annulera votre garantie.

Air King ne sera pas tenu responsable de quelque blessure corporelle ou dommage à la propriété ou à l'immeuble que ce soit causé directement ou indirectement par le produit. Certains États ne permettent pas de limitation sur la durée de la garantie implicite, ou l'exclusion ou la limitation de dommages indirects ou accessoires, ainsi, ces limitations et exclusions peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi avoir des droits qui varient d'un État à l'autre et d'une province à l'autre.

POUR DES PIÈCES OU DE L'ASSISTANCE TECHNIQUE

Veuillez appeler au 1-800-465-7300, DU LUNDI AU VENDREDI ENTRE 8:00 HRE ET 16:00 HRE HNE. VEUILLEZ NE PAS RETOURNER CE PRODUIT À L'ENDROIT DE L'ACHAT D'ORIGINE.

Référencer le type et le style du produit (localisé sur l'étiquette à l'intérieur du produit) lorsque vous appelez. Pour plus d'information, veuillez visiter le site Web de Air King au www.airkinglimited.com

#	Qté.	Description	# de pièce de remplacement
1	1	Boîte de filage	5S1136064
2	1	Couvercle de la boîte de filage	5S1136065
3	1	Couvert	5S1136067
4	1	Fusible	5S1136068
5	2*	Interrupteur de lampe chauffante	5S1136069
6	1	Interrupteur rotatif du ventilateur	5S1136070
7	1	Interrupteur rotatif de l'éclairage	5S1136071
8	1	Plaque d'interrupteur	5S1136072
9	2	Boutons	5S1136073
10	1	Dalot à graisse - 76,2 cm	5S1136074
		Dalot à graisse - 91,44 cm	5S1136089
		Dalot à graisse - 106,68 cm	5S1136090
		Dalot à graisse - 121,92 cm	5S1136091
11	**	Support à lampe halogène	5S1136075
12	1*	Support pour lampe chauffante	5S1136076
13	**	Filtre déflecteur - PHGB1	5S1136077
		Filtre déflecteur - PHGB2	5S1136078
		Filtre déflecteur - PHGB3	5S1136079
14	**	Espaceur du filtre - Séries 76,2 cm	5S1136080
		Espaceur du filtre - Séries121,92 cm	5S1136081
15	**	Vis de 1,9 cm	5S1136086
16	**	Vis à bois de 5,1 cm	5S1136087
17	**	Vis #8 avec ancrages muraux	5S1136088
18	1	Bande de montage en bois	5S1136084

* Modèles avec lampe chauffante uniquement

** La quantité varie selon le modèle spécifique
