| Type de produit | Lecteur audio / récepteur streaming dual |
| Marque | Ecler |
| Modèle | DUO-NET PLAYER |
| Dimension (L x H x P) | 482,6 x 44 x 200 mm (montage en rack 19", 1U) |
| Poids | Environ 2 kg |
| Alimentation | Alimentation externe 100-240 VAC, 50-60 Hz, avec connecteurs interchangeables |
| Sorties audio | 2 sorties stéréo symétriques (PLAYER A et B) sur connecteurs Euroblock |
| Formats audio pris en charge | MP3, OGG, AAC, WAV, FLAC |
| Lecteurs locaux | 1 port USB 2.0 (jusqu'à 32 Go, FAT16/32) et 1 lecteur de carte SD/SDHC (jusqu'à 32 Go, FAT16/32) |
| Connectivité réseau | Ethernet RJ45 (10/100 Mbps) pour EclerNet, TP-NET et streaming Internet/LAN |
| Télécommande | IR (infrarouge) fournie, avec touches pour PLAYER A et B |
| Entrées de commande | 4 ports GPI (CC 0-10 V) et 1 port RS-232 (DB9, 57600 bauds) |
| Affichage et commandes | Écran LCD, encodeur numérique CONTROL, 7 touches rétro-éclairées fixes, 5 touches programmables (F1-F5) |
| Gestion des priorités | Messages ou fichiers audio prioritaires (announces, appels) |
| Horloge interne | Autonomie jusqu'à 84 h, synchronisation NTP |
| Logiciel de configuration | EclerNet Manager (Windows, téléchargeable sur www.ecler.com) |
| Entretien | Nettoyer avec un chiffon humide uniquement ; ne pas utiliser de solvants ni abrasifs |
| Sécurité | Ne pas exposer à l'eau ou à l'humidité ; débrancher avant nettoyage ; mise à la terre impérative |
| Garantie | Consultez www.ecler.com ou la carte de garantie fournie |
FOIRE AUX QUESTIONS - DUO-NET PLAYER Ecler
Questions des utilisateurs sur DUO-NET PLAYER Ecler
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur audio au format PDF gratuitement ! Retrouvez votre notice DUO-NET PLAYER - Ecler et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DUO-NET PLAYER de la marque Ecler.
MODE D'EMPLOI DUO-NET PLAYER Ecler
Lecteur audio / Récepteur Streaming Dual
MODE D'EMPLOI
SOMMARIE
1 REMARQUE IMPORTANTE 3
2 CONSIGNES DE SECURITE IMPORTANTES 3
3 NOTE IMPORTANTE 5
4 INTRODUCTION 5
5 INSTALLATION 6
5.1 Emplacement, montage, ventilation 6
5.2 Connexion au reseau electrique et mise sous tension 7
5.3 Connexions de sortie audio 7
5.4 Port Ethernet de programmation et de commande 7
5.4.1 Paramètres réseau prédéfinis d'usine 8
5.5 Ports GPI de telecommande 8
5.6 Port RS-232 de telecommande 9
6 FACE AVANT 10
7 MISE EN SERVICE. 11
7.1 Lecture depuis un support local 11
7.1.1 Lecture de fichiers conservés sur un support de stockage USB 11
7.1.2 Lecture de fichiers conservés sur une carte mémoire SD/SDHC 12
7.2 Reproduction de fichiers du réseau (LAN) 12
7.3 Lecture en streaming (Internet) 13
7.4 Menu principal 14
7.5 Menu du lecteur 15
8 COMMANDE A DISTANCE 16
9ENTRETIEN 17
10 SCHEMAS et LISTE DES FONCTIONS 17

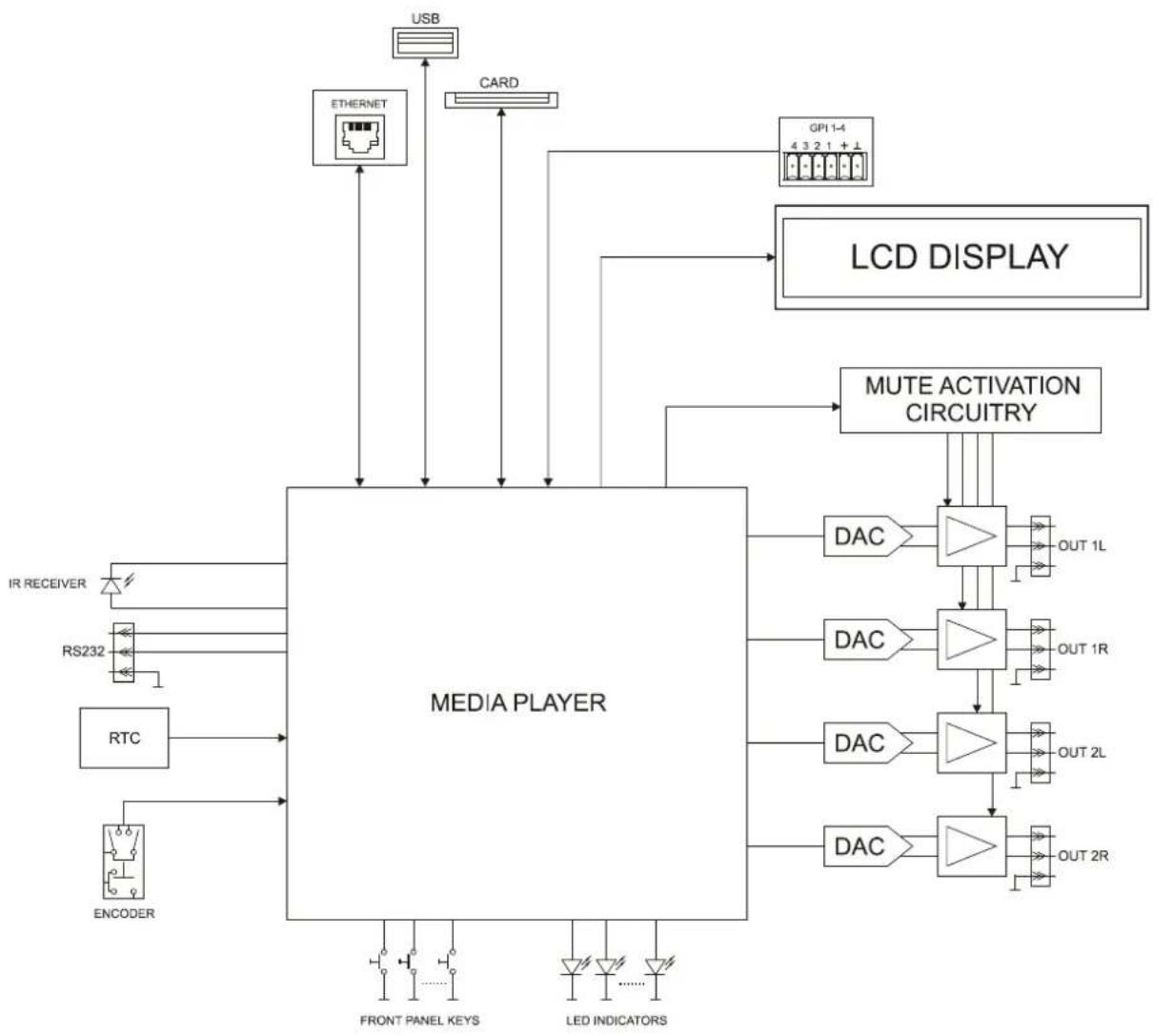

11 DIAGRAMME DE BLOCs. 18
12 CHARACTERISTIQUES TECHNIQUES 19
13 TP-NET PROTOCOL INTRODUCTION 22
14 DUO-NET PLAYER AUDIO PLAYER & STREAMING RECEIVER. 26
15 ERROR CODES FOR ECLERNET DEVICES 33
15.1 COMMON ERROR CODES (to all EclerNet - TP-NET compatible devices)......33
15.2 DUO-NET PLAYER SPECIFIC ERROR CODES 33
16 HOW TO IDENTIFY INTERNET RADIO URL STREAMS. 34
Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse», non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.
Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.
AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " 3 " peuvent avoir une ampleur suffisante pour constituer un risque de chic electrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instructue ou l'utilisation de cables ou de cables prêts à l'emploi.
AVERTISSEMENT: afin d'eviter tout incendie ou électrocution, n'exposez pas cet apparéil à la pluie ou l'humidité
AVERTISSEMENT: Les apparêils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.
2 CONSIGNES DE SECURITE IMPORTANTES
- Lisez ces instructions.
- Conservez ces instructions.
- Prenez en compte tous les averissements.
- Suívez toutes les instructions.
- N'utilisez pas cet apparéil près de l'eau.
- Nettoyez-le uniquement à l'aide d'un chiffon sec.
-
Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
-
Ne l'installez pas pres de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cusinieres ou d'autres appareils (amplificateurs inclus) qui produit de la chaleur.
- Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le cable fourni ne rentre pas dans la prise, demandez à un electricien de replacer cette prise absolète.
- Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pince, en particulier au niveau des fiches, des prises de courant et à l'endetroit où ils sortent de l'appareil.
- N'utilisez que des accessoires recommendés par le fabricant.
- Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
- Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommaged d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommaged, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
- Déconnexion du secteur: appuyer sur l'interrupteur POWER (13) désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur (11). C'est la raison pour laquelle vous doivent toujours y avoir facilement accès.
- Cet appeareil doit etre impereativement relié à la terre via son cable d'alimentation.
- Une partie de l'étiquetage du produit se trouve à la base du produit.
- Cet apparéil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être place sur le dessus de l' apparéil.
AVERTISSEMENT: Ce produit ne doit enaucun cas etre mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.
NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pouraient être causés à des personnes, des animaux ou des objets par le non-respect des averissements ci-dessus.
3 NOTE IMPORTANTE
Merci d'avoir besoin notre lecteur audio / recepteur streaming dual DUO-NET PLAYER.
Il est TRÉS IMPORTANT de dire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votreutilisation et de tirer les importantes performances de cet équipement. Pour garantir le bonfonctionnement de cet apparéil, nous recommendons que sa maintenance soit assurée par nos services techniques agrésés.
Tous les produits ECLER bénéficient de garantie, veuillez-vous reférer sur www.ecler.com ou la carte de garantie incluse avec cet apparéil pour la période de validité et ses conditions.
4 INTRODUCTION
Le DUO-NET PLAYER est un double lecteur audio/recepteur de streaming totalement compatible avec EclerNet Manager et ayant les caractéristiques suivantes :
- 2 sorties audio stéreo symétriques : PLAYER A et PLAYER B. Connecteur au format Euroblock (seLECTION stéreo/mono pour chaque sortie, par logiciel).
- 2 lecteurs indépendants intégrés, chacun associé à une sortie stéreo symétrique.
- Compatible avec les formats audio MP3, ogg, AAC, WAV et FLAC.
- 1 port USB et un lecteur de carte SD pour l'accès à des contenus stockés localement.
- Interface Ethernet RJ45 pour la communication EclerNet et TP-NET, ainsi que la réception de streaming venant d'Internet et de supports présents sur le réseau.
- Entitérement programmable et contrôle par l'application Windows© EclerNet Manager (point à point ou via Ethernet).
- Système de panneaux UCP (User Control Panels) personnalisables pour le contrôle à distance, compatible avec les appareils « clients »: ordinateurs, tablettes, smartphones, etc. (iOS©, Windows© et Android©).
- Compatible avec le protocole d'intégration TP-NET, via les interfaces RS-232 et Ethernet.
- 4 ports polyvalents GPI (General Purpose Inputs, CC 0-10 V), pour le déclenchement d'évenements de façon directe (4 déclenchements indépendants) ou par des combinaisons binaires sur 4 bits (jusqu'à 15 déclenchements indépendants).
Commande IR pour la gestion de base par l'utilisateur. -
Alimentation externe universelle avec connecteurs interchangeables (américains, européens,britanniques et chinois)
-
Gestion des priorités : des messages ou d'autres fichiers audio (announces, appels, etc.) peuvent supplanter le son du programme.
- Horloge interne d'une autonomie pouvant atteindre 84 h (sans alimentation secteur de l'unité) et synchronisation automatique avec les services NTP*.
- Commandes et indicateurs de la face avant :
Ecran LCD.
- Encodeur numérique pour la navigation par menus et le réglage des paramètres.
7 touches rétro-éclairées à fonction pré-assignée: MENU, PLAYER A, PLAYER B, STOP, LECTURE/PAUSE, SUIVANT/AVANCE RAPIDE et PRÉCÉDENT/RECUL RAPIDE.
5 touches rétro-éclaires à fonction programmable : F1, F2, F3, F4 et F5.
Le DUO-NET PLAYER se programme au moyen de l'application EclerNet Manager**. Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.
- Pour toutes les applications où l'exactitude est une exigence, ECLER vous recommendévement d'utiliser les services NTP
** L'application EclerNet Manager est disponible au téléchargement sur www.ecler.com
5 INSTALLATION
5.1 Emplacement, montage, ventilation
Le DUO-NET PLAYER a été spécialément concu pour un montage en rack 19", où il occupe une unité de hauteur.
Dans des installations professionnelles, on le placera de préférence dans le rack où se trouvent les sources audio.
Sa consommation électrique étant très faible, il n'a pas besoin de ventilation, cependant il faut éviter de l'exposer à une température extréme et il convient que l'environnement dans lequel il est place soit aussi sec et exempt de poussière que possible.
5.2 Connexion au réseau électrique et mise sous tension
DUO-NET est alimenté en courant alternatively par son alimentation externe : 100-240 VAC et 50-60 Hz. Cette alimentation externe est dotée de plusieurs connecteurs interchangeables : américain, européén, britannique et chinois.
L'environnement de travail doit être sec et complètement exempt de poussière. N'expose pas l'appareil à des chutes d'eau ou à des éclaboussures. Ne place pas d'objets avec des sources de flammes liquides ou nues, telles que des bougies.
Si une intervention et / ou une déconnexion de l'appareil est requise, l'alimentation doit être préalablement coupée. À l'intérieur de l'appareil, aucun élément ne peut être manipulé par l'utilisateur. Il faut éviter que le cable réseau soit mélange aux cables blindés qui acheminent le signal audio, car cela pourrait provoquer un bourdonnement.

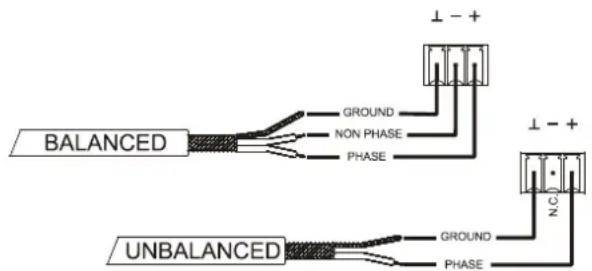

5.3 Connexions de sortie audio

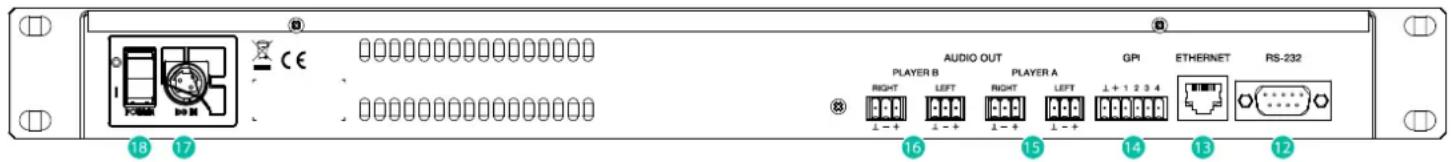

Le DUO-NET PLAYER dispose en face arrêté de 2 sorties stéreo symétriques indépendantes (une pour chaque lecteur).
Les connecteurs de sortie du signal sont du type barrette à vis trois contacts (Euroblock). L'assignation des connexions est la suivante :
- Point chaud ou signal direct > Bornier +
- Point froid ou signal inverse > Bornier -
- Masse > Bornier
Pour les connexions asymétriques, ne connectez pas le bornier -
5.4 Port Ethernet de programmation et de commande
Un connecteur de type RJ45 (13) permet la connexion de l'appareil à un réseau Ethernet :
- Gestion depuis l'application EclerNet Manager. Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.
- Possibilité de connexion directe (point à point) d'un ordinateur/unité WPmSCREEN à une unité DUO-NET PLAYER.
- Possibilité de connexion d'une ou plusieurs unités DUO-NET et d'autres équipements EclerNet à un ordinateur et à une ou plusieurs unités WPmSCREEN pour la création d'un système EclerNet, grâce à un réseau Ethernet composé d'un ou plusieurs commutateurs Ethernet et du câblage réseau Ethernet.
- Connexion à des apparciels d'autres marques pour la gestion à distance et évientuèlement l'intégration à d'autres systèmes électroniques (Crestron, AMX, Vity, Medialon, etc. Marques déposées par leurs fabricants). Protocole employé : TP-NET Ecler. Reportez-vous au manuel du protocole TP-NET pour obtenir plus d'informations.
5.4.1 Paramétres réseau prédéfinis d'usine
Les paramètres réseau prédéfinis d'usine pour les appareils compatibles avec le gestionnaire EclerNet sont les suivants :
IP: 192.168.0.100
- Mask: 255.255.255.0
Gate: 192.168.0.1
UDP Port: 2210
5.5 Ports GPI de télécommande
Le DUO-NET PLAYER offre en face arrriere 4 entrées GPI (14) de commande par tension continue (CC 0/10 V). Chacune de ces entrées peut être connectée à un dispositif physique externe (fermeture de contact, interrupteur, capteur, etc.) et associée à une fonction du DUO-NET PLAYER, comme par exemple :
- Activation/désactivation d'une coupure du son (MUTE) ou d'un SOLO par un commutateur ou une fermetre de contact
Rappel d'un prééglage (preset) par un commutateur ou une fermetre de contact - Déclenchement de messages pré-enregistrés avec ou sans priorité
Etc.
Les connecteurs GPI sont du type barrette à vis trois contacts (Euroblock). L'assignation des connexions est la suivante :
Alimentation
Bornier +
- Bornier GPI
Bornier 1, 2, 3 ou 4
- Masse
Bornier
Exemple de connexion du port GPI 3
Les câbles de connexion peuvent atteindre une longueur d'environ 500 metres, en utilisant une section minimale de 0.5mm^2
Consultez votre distributeur ECLER ou bien www.ecler.com à propos des télécommandes murales de la série WPm et d'autres accessoires disponibles pour la connexion aux ports GPI/REMOTE/VCA
5.6 Port RS-232 de télécommande
Le port RS-232 de la face arrêté permet à un dispositif externe de communiquer avec une unité DUO-NET PLAYER par transmission série. Cette transmission utilise la syntaxe du protocole TP-NET pour que le dispositif externe puisse obtenir la valeur de l'un des paramètres de l'unité DUO-NET PLAYER (par commandes « GET ») et/ou modifier ces valeurs (commandes « SET »). Reportez-vous au manuel du protocole TP-NET pour obtenir plus d'informations.
La transmission série doit se conformer aux specifications suivantes :
Débit en bauds: 57600 (fixe, sans auto-négociation)
Bits de données: 8
Parité : aucune
Bits d'arret: 1
Contrôle de flux: aucune
| Câblage RS232 - DB9 | |
| RS232 | DB9 |
| Tx | Bornier 2 (RxD) |
| Rx | Bornier 3 (TxD) |
| Gnd | Bornier 5 (masse du signal) |

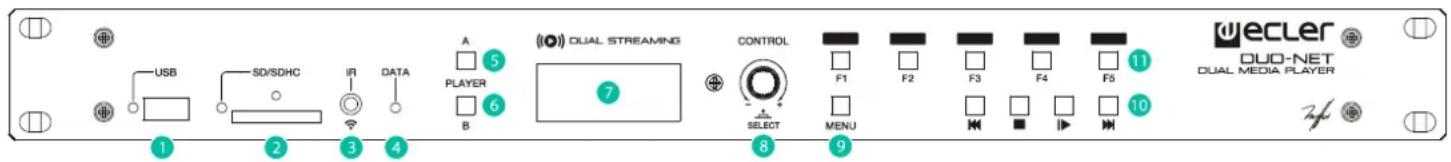

6 FACE AVANT
Le DUO-NET PLAYER dispose des éléments suivants en face avant :
- Port USB 2.0 avecvoyant (1) de lecture de données: pour la reproduction du contenu audio d'un support local. Jusqu'à 32 Go. Format FAT16/32.
- Lecteur de carte SD/SDHC avecvoyant (2) de lecture de données: pour la reproduction du contenu audio d'un support local. Jusqu'à 32 Go. Format FAT16/32.

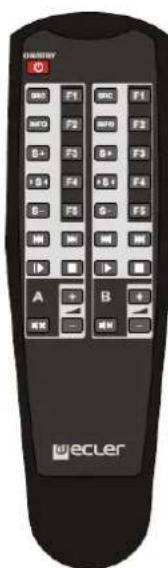

- Récepteur IR (3) pour le contrôle des fonctions de base de l'appareil partelécommande (fournie).
- Voyant DATA (4): indique la réception de données par le biais du réseau (Internet ou réseau local LAN).
- Touche PLAYER A (5): affiche à l'écran les réglages actuels du lecteur (PLAYER) A (URL, balises, temps de lecture, mode aléatoire/repétition, etc.) et assigne les actions des autres touches (LECTURE/PAUSE, STOP, PRÉCEDENT, SUIVANT et les 5 touches programmables) au PLAYER A.
- Touche PLAYER B (6): comme la précédente, mais pour le PLAYER B.
- Écran LCD (7): permet l'affichage des menus, d'informations sur les lecteurs, etc.
- Encodeur numérique CONTROL (8): permet la navigation par menus, la selection des paramètres, l'accès aux sous-menus etc.
- Touche MENU (9): gère l'accès au menu principal de l'appareil. Permet de revenir au menu principal depuis un sous-menu ou de quitter le menu principal (si vous appuyez en y étant déjà).
- Touche PRÉCÉDENT/RECUL RAPIDE («): permet de recycler dans la playlist d'un lecteur. La maintainir entraine un recul rapide dans la même piste.
- Touche STOP (■): pour arrêté la reproduction par le lecteur.
- Touche LECTURE/PAUSE (II ): lance/met en pause la lecture de la playlist/pistecision pour cela.
- Touche SUIVANT/AVANCE RAPIDE (▶): permet d'avancer dans la playlist d'un lecteur. La maintainir entraine une avance rapide dans la même piste.
- Touches programmables (F1-F5) (11): déclenchent l'évenementprogramme pour chaque touche. Par défaut, la touche F1 charge les fichiers enregistrés sur le support USB inséré dans le lecteur. La touche F2 charge les fichiers enregistrés sur la carte SD insérée dans le lecteur. Les touches F1 à F5 ont de nombreuses autres options de déclenchement d'évenementsprogrammables depuis l'application EclerNet Manager (selection des pistes audio/playlists locales ou prsentes sur le réseau, selection des playlists/flux sur Internet, reproduction de messages pré-enregistrés, rappel de « preset » ou mémoires de configuration de l'unité, etc.). Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.
7 MISE EN SERVICE
Le DUO-NET PLAYER a été créé afin de pouvoir être utilisé comme lecteur de support local ne nécessitant pas de logiciel supplémentaire. Toutefois, il exprime tout son potentiel quand il est intégré à un réseau d'appareils EclerNet. C'est pour cela qu'Ecler recommends vivement d'utiliser le DUO-NET PLAYER avec l'application EclerNet Manager afin de bénéficier de toutes ses fonctionnalités. Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour connaître toutes les possibilités.
7.1 Lecture depuis un support local
7.1.1 Lecture de fichiers conservés sur un support de stockage USB
Insérez dans le port prévu à cet effet (1) le support USB où se trouve le contenu audio. Sélectionnez ensuite le PLAYER A ou B (touches 5 ou 6) qui doit dire le contenu. Par défaut, la touche F1 (11) est affectée à la lecture du contenu du support USB. Il suffit donc d'appuyer sur F1 pour acceder au contenu du support USB. Le supportChoisi (USB) s'affiche à l'écran. Pressez dans les commandes de transport (10) pour lancer la lecture du contenu. Levoyant du port USB commence a clignoter (en bleu), témoignant de la lecture audio du support. Vous pouvez vérifier qu'il y a du son en sortie du lecteur sélectionné en regardant l'indicateur de niveau (barre verticale) dans l'écran du lecteur correspondant.

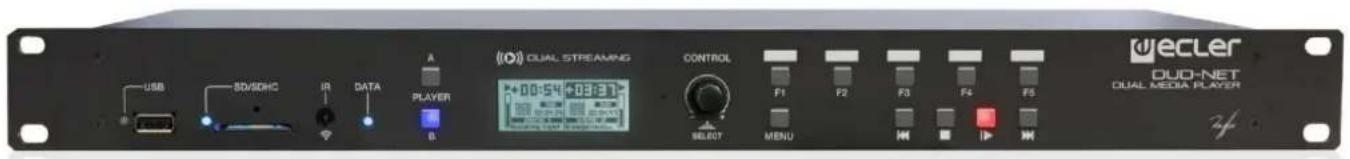

DUO-NET PLAYER reproductant un fichier avec le lecteur PLAYER A
Tourner l'encodeur numérique CONTROL (8) vous permet de régler le volume du lecteur sélectionné. Le presser coupe le son (MUTE) du lecteur.
L'écran affiche par défaut un résumé des informations concernant les deux lecteurs. Appuyer 1 fois sur la touche du lecteur voulu (5 ou 6) permet d'acceder à des informations détaillées sur la reproduction en cours. Appuyer une seconde fois donne accès à un autre niveau d'information. Appuyer une troisième fois ramène à l'affiche conjoint d'informations pour les deux lecteurs (A et B).
Informations détaillées sur la reproduction en cours et la playlist
7.1.2 Lecture de fichiers conservés sur une carte mémoire SD/SDHC
Insérez dans le lecteur de carte (2) la carte SD/SDHC où se trouve le contenu audio. Sélectionnez ensuite le PLAYER A ou B (touches 5 ou 6) qui doit dire le contenu. Par défaut, la touche F2 (11) est affectée à la lecture du contenu de la carte SD/SDHC. Il suffit donc d'appuyer sur F2 pour acceder au contenu de la carte. Le supportChoisi (SD) s'affiche à l'écran. Pressez dans les commandes de transport (10) pour lancer la lecture du contenu. Le voyant du lecteur de carte SD/SDHC commence à clignoter (en bleu), tímoignant de la lecture audio du support. Vous pouvez vérifier qu'il y a du son en sortie du lecteur sélectionné en regardant l'indicateur de niveau (barre verticale) dans l'écran du lecteur correspondant.
Tourner l'encodeur numérique CONTROL (8) vous permet de régler le volume du lecteur sélectionné. Le presser coupe le son (MUTE) du lecteur.
L'écran affiche par défaut un résumé des informations concernant les deux lecteurs. Appuyer 1 fois sur la touche du lecteur voulu (5 ou 6) permet d'acceder à des informations détaillées sur la reproduction en cours. Appuyer une seconde fois donne accès à un autre niveau d'information. Appuyer une troisième fois ramène à l'affiche conjoint d'informations pour les deux lecteurs (A et B).
7.2 Reproduction de fichiers du réseau (LAN)
Le DUO-NET PLAYER permet la reproduction de fichiers audio hébergés par des apparèils distants mais se trouvant sur le même réseau local (LAN). Pour pouvoir acceder à ces fichiers, vous doivent avoir préalablement configuré une ou plusieurs playlists au moyen de l'application EclerNet Manager. Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations sur la façon de créé des playlists dans des apparèils du réseau.
Une fois les playlists configurées, le DUO-NET PLAYER permit un accès local à ces contenus. Pour pouvoir y acceder, vérifie d'abord que le DUO-NET PLAYER est connecté au même réseau local que l'appareil où se trouve le contenu. Puis sélectionnez le lecteur, A ou B (touche 5 ou 6), dans lequel vous souhaitez charger la playlist. Ensuite, appuyez de nouveau sur la touche correspondant au lecteur sélectionné pour acceder à des informations détaillées.

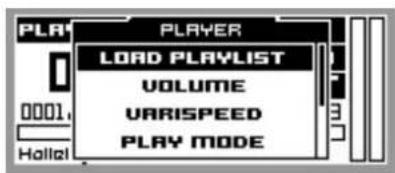

À ce moment, appuyez sur la touche MENU (9). Dans le menu du lecteur, Sélectionnez LOAD PLAYLIST (charger la playlist). Pour cela, appuyez sur l'encodeur numérique (8). Tourner l'encodeur permet de parcourir les 99 playlists que peut
Chargement d'une playlist
*Le DUO-NET PLAYER ne conserve localement que les adresses de réseau, sur Internet ou sur un réseau local. Il ne conserve jamais le contenu audio lui-même.
7.3 Lecture en streaming (Internet)
Le DUO-NET PLAYER permet la lecture audio en streaming depuis Internet. Pour pouvoir acceder à ces fichiers, vous doivent avoir préalablement configuré une ou plusieurs playlists au moyen de l'application EclerNet Manager. Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations sur la façon de créé des playlists dans des appareils du réseau.
Une fois les playlists configurées, le DUO-NET PLAYER permit un accès local à ces contenus. Pour pouvoir y acceder, vérifie d'abord que le DUO-NET PLAYER est configuré pour acceder à Internet (adresse IP, masque de sous-résau et passerelle). Puis Sélectionnez le lecteur, A ou B (touche 5 ou 6), dans lequel vous souhaitez charger la playlist. Ensuite, appuyez de nouveau sur la touche correspondant au lecteur sélectionné pour acceder à des informations détaillées. À ce moment, appuyez sur la touche MENU (9). Dans le menu du lecteur, Sélectionnez LOAD PLAYLIST (charger la playlist). Pour cela, appuyez sur l'encodeur numérique (8). Tourner l'encodeur permet de parcourir les 99 playlists que peut
*Le DUO-NET PLAYER ne conserve localement que les adresses de réseau, sur Internet ou sur un réseau local. Il ne conserve jamais le contenu audio lui-même.
7.4 Menu principal
En appuyant sur la touche MENU depuis l'écran d'information partagé par les deux lecteurs (PLAYER A et B), on accède au menu principal. Dans ce menu apparaissent les sous-menus suivants:
LOAD PRESET: permet de charger des préréglages (presets) ou mémoires de configuration (jusqu'à 20) préalablement programmes dans EclerNet Manager (Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.).
DISPLAY: réglage de l'écran LCD.
- LCD MODE: mode de fonctionnement de l'écran en veille (mode basse consommation).
ON: écran toujours allumé.
DIMMED: la luminosité de l'écran s'attenue après quelques secondes sans action sur les commandes de l'unité. Lorsque vous appuyez sur une touche quelconque, la luminosité est rétable.
OFF: l'écran s'eteint après quelques secondes sans action sur les commandes de l'unité. Tous les voyants et touches s'éteignent aussi, à l'exception de la sélection du lecteur (PLAYER A ou B).
- BACKLIGHT: permet un réglage manuel de la luminosité de l'écran LCD.
- CONTRAST: permet un réglage manuel du contraste de l'écran LCD.
- NETWORK: affiche le paramétrage réseau de l'appareil.
IP :adresse IP.
O MASK: masque de sous-reseau.
GATE:passerelle.
- DEFAULT: rappelle les réglages d'usine de l'appareil. Supprime toute les informations stockées dans l'appareil (configuration, adresses réseau, etc.).
INFO: affiche la version du firmware de l'appareil.
Menu principal
7.5 Menu du lecteur
Lorsque vous appuyez sur la touche PLAYER (A ou B), vous obtenez des informations détaillées sur la reproduction en cours. Si vous appuyez ensuite sur la touche MENU, vous accédez au menu du lecteur (PLAYER MENU). Celui-ci comprend les sous-menus suivants:
- LOAD PLAYLIST:permet de charger une des 99 playlists préconfiguerées (avec EclerNet Manager).Les playlists 01 et 02 correspondent respectivement par défaut au port USB et au lecteur de carte SD,mais elles peuvent etre reconfigurées avec le logiciel EclerNet Manager.
VOLUME: réglage manuel du volume du lecteur.
VARISPEED: réglage manuel du tempo (vitesse) de la lecture en cours. Cette option n'est pas disponible pour le contenu en streaming. -
PLAYMODE:mode de lecture.
-
SEQUENTIAL: lecture séquentielle (selon l'ordre alphanumeric sur le support de stockage).
RANDOM: lecture aléatoire. -
REPEAT MODE: mode de répétition.
PLAY ALL: réproduit (sans les répéter) tous les éléments (pistes ou listes de lecture) d'une playlist.
O PLAY ONE:produit (sans le repeter) I'elément selectionné.
○ REPEAT ALL: produit en boucle tous les éléments d'une playlist. À la fin de la reproduction du dernier élément, la lecture reprend au premier, etc.
○ REPEAT ONE: produit en boucle l'élément sélectionné.
- FADE MODE: mode de transition entre éléments (pistes audio) d'une playlist.
NO FADE: transition sans fondu de volume. Quand la lecture d'une piste est terminée, celle de la suivante dans la playlist commence.
CROSSFADE: la transition entre pistes se fait en attenuant progressivement le volume de la piste qui se termine tandis que celui de la piste qui commence augmente, créé un fondu enchaîné des deux pistes pendant un bref intervalle, le temps que la piste dont la lecture commence atteigne son volume nominal.
。 FADE: le volume de la piste de playlist dont la lecture se termine s'attenue progressivement jusqu'à sa valeur minimum. La piste qui commence ensuite voit son volume progressivement monter jusqu'à sa valeur nominale. Il n'y a pas de fondu enchaîné entre les pistes.
o HALF-FADE : la transition entre pistes se fait en attenuant progressivement le volume de la piste qui se termine tandis que la piste suivante commence à sa valeur nominale avant que la piste qui se termine n'ait atteint sa valeur minimum.
Menu du lecteur
8 COMMANDÉÀ DISTANCE
Le DUO-NET PLAYER comprend une télécommande IR (infrarouge) pour faciliter son contrôle par l'utilisateur. Cette télécommande est divisée en 2 sections, PLAYER A et PLAYER B, qui sont en tous points identiques sauf que chacune d'elles agit sur un lecteur différent.
- N: étèint l'éclairage de l'écran. Tous les voyants et touches s'éteignent aussi, à l'exception de la sélection du lecteur (PLAYER A ou B). La presser de nouveau rappelle les réglages de luminosité de l'écran et des voyants.
- Touches F1-F5: touches programmables au moyen du logiciel EclerNet. Reportez-vous au manuel de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.
- SRC: Sélectionne la source à reproductive, chaque pression successive faisant défilier les 5 premières mémoires de playlist (1, 2, 3, 4, 5, 1, 2, 3, 4, 5, 1, etc.) du DUO-NET PLAYER.
- INFO: permet de naviguer entre les différents écrons d'information du lecteur (A ou B).
VARISPEED: changement du tempo de la piste lue (S+ pour une augmentation du tempo, >S< pour rétablier le tempo d'origine et S- pour une diminution du tempo). - Touches de transport (LECTURE/PAUSE/STOP/RECUL RAPIDE/AVANCE RAPIDE): elles ont la même fonction que les touches correspondantes de la face avant de l'appareil.
VOLUME: augmentent ou diminuents le volume du lecteur. - Touche MUTE: coupe le son du lecteur.
9 ENTRETIEN
Il est interdit d'utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci detetiorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l'eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.
10 SCHEMAS et LISTE DES FONCTIONS
1 Port USB avec voyant de lecture de données
2 Lecteur de carte SD/SDHC avec voyant de lecture de données
3 Récepteur IR
4 Voyant DATA: indicateur de traffic réseau
5 Touche PLAYER A
6 Touche PLAYER B
7 Ecran LCD
8 Encodeur numérique CONTROL
9 Touche MENU
10 Barre de transport (PRÉCÉDENT/RECUL RAPIDE, STOP, LECTURE/PAUSE et SUIVANT/AVANCE RAPIDE)
11 Touches de fonction programmables (F1-F5)
12 Port RS-232 de commande à distance
13 Connecteur RJ-45 pour Ethernet
14 Ports GPI
15 Sortie stéreo symétrique du PLAYER A
16 Sortie stéreo symétrique du PLAYER B
17 Connecteur d'alimentation externe
18 Commutateur principal mise en marche, POWER
11 DIAGRAMME DE BLOCS
12 CARACTERISTIQUES TECHNIQUES
DUO-NET PLAYER
- SOMMARIE
- CONSIGNES DE SECURITE IMPORTANTES
- NOTE IMPORTANTE
- INTRODUCTION
- INSTALLATION
- Emplacement, montage, ventilation
- Connexion au réseau électrique et mise sous tension
- Connexions de sortie audio
- Port Ethernet de programmation et de commande
- Paramétres réseau prédéfinis d'usine
- Ports GPI de télécommande
- Port RS-232 de télécommande
- FACE AVANT
- MISE EN SERVICE
- Lecture depuis un support local
- Lecture de fichiers conservés sur un support de stockage USB
- Lecture de fichiers conservés sur une carte mémoire SD/SDHC
- Reproduction de fichiers du réseau (LAN)
- Lecture en streaming (Internet)
- Menu principal
- Menu du lecteur
- COMMANDÉÀ DISTANCE
- ENTRETIEN
- SCHEMAS et LISTE DES FONCTIONS
- DIAGRAMME DE BLOCS
- CARACTERISTIQUES TECHNIQUES
Marque : Ecler
Modèle : DUO-NET PLAYER
Catégorie : Lecteur audio
