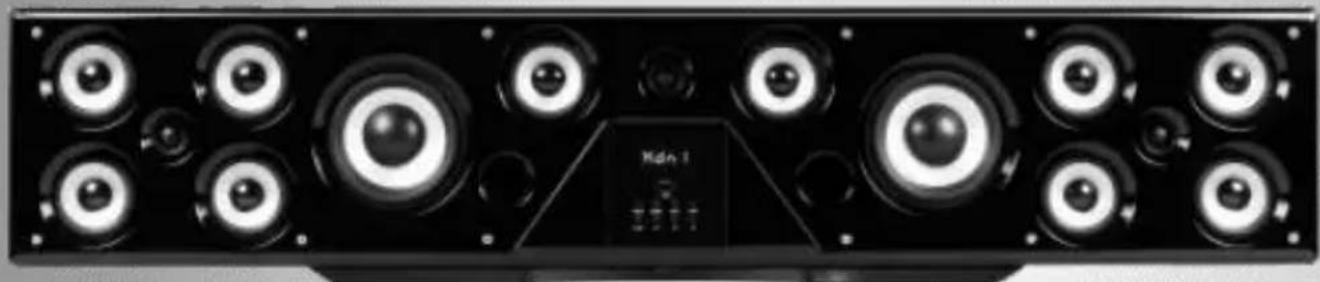

MODE D'EMPLOI ZX-1603-945 AUVISIO
- Lautsprecher Treiber Subwoofer: 2x 5,25" FL/ FR: 4x 3", 2x 1" Center: 2x 3" SL/ SR: 4x 3" Frequenz 55 Hz – 20 KHz Reichweite Fernbedienung 7 m Abmessungen (BxHxT) 1098 x 236 x 164 mm Gewicht 19 kgDE Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV6 – 23.08.2021 – JvdH/SM/BS/FR//RMFR ZX-1603-675 MSX-951.3d Barre de son 3D HDMI 6 canaux compatible Surround 5.1 et fonction bluetooth Mode d'emploiFR 2 Auvisio – www.auvisio.fr Table des matières Votre nouvelle barre de son 3D p. 4
- Contenu p. 4
- Accessoires en option p. 4
- Consignes préalables p. 5
- Consignes de sécurité p. 5
- Consignes importantes pour le traitement des déchets p. 7
- Déclaration de conformité p. 8
- Description du produit p. 9
- Barre de son p. 9

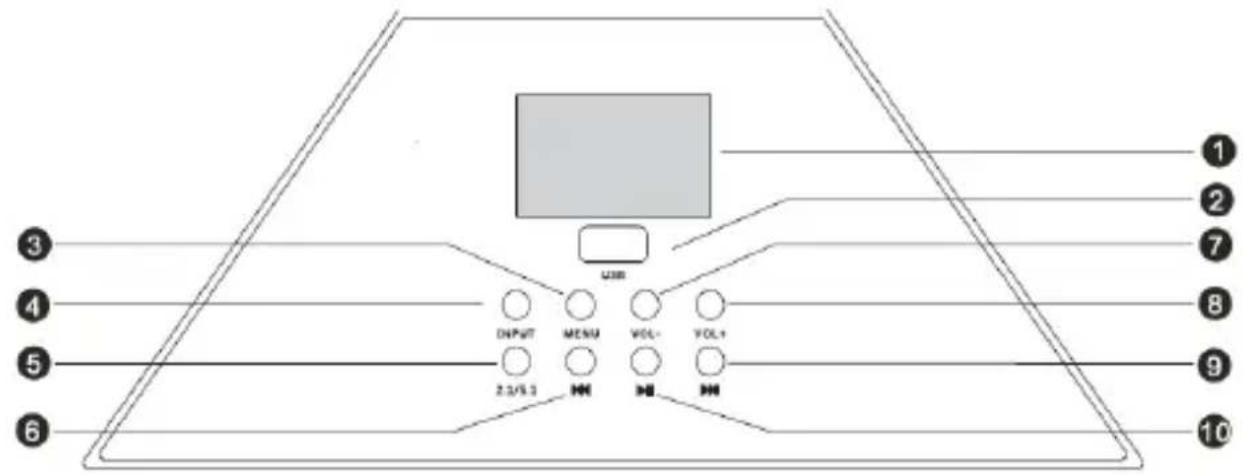

- Panneau de commande p. 10

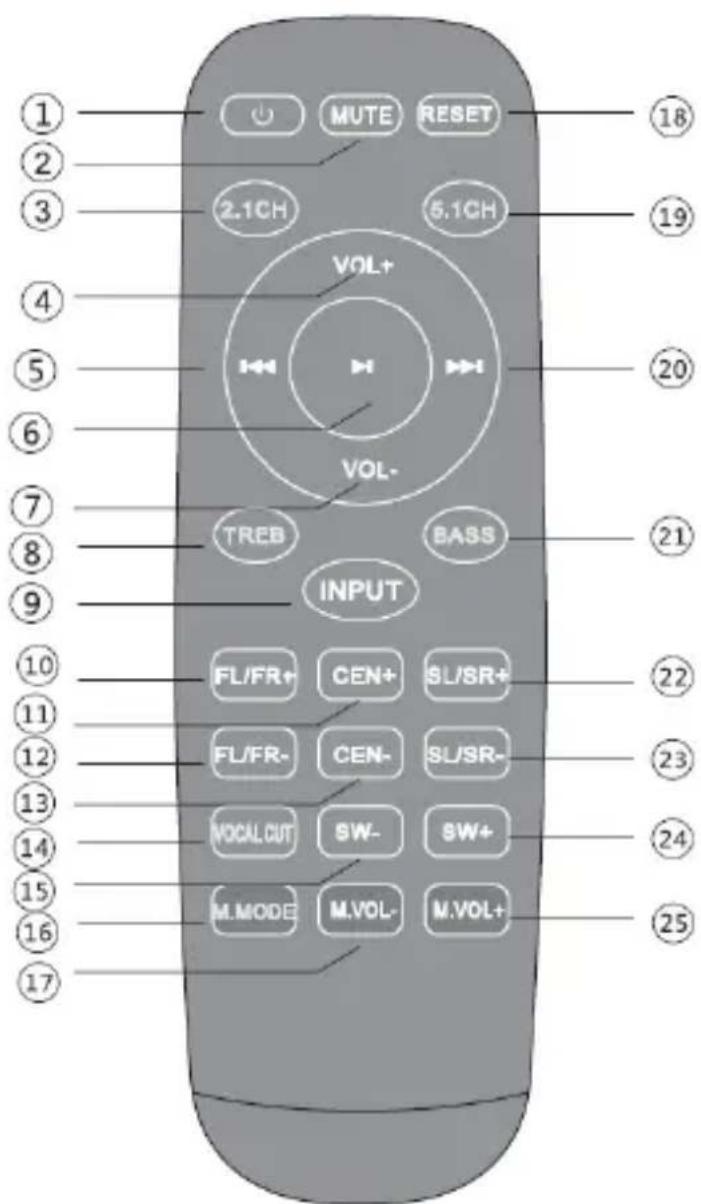

- Télécommande p. 11
- Mise en marche p. 12
- Montage mural p. 12
- Alimentation p. 13
- Brancher un téléviseur (facultatif) p. 14
- Brancher un subwoofer (facultatif) p. 14
- Utilisation p. 15
- Allumer p. 15
- Éteindre p. 15
- Veille p. 16
- Commandes p. 16
- Réglages du volume sonore p. 16
- FR Auvisio – www.auvisio.fr 3 Réglages du volume du canal p. 17
- Couper le son p. 17
- Réglages du volume du microphone p. 17
- Vocal Cut p. 18
- Restaurer les réglages par défaut p. 18
- Modes de fonctionnement p. 19
- Mode USB p. 19
- Mode bluetooth p. 19
- Mode AUX (signaux audio analogiques) p. 21
- Mode CD (signaux audio analogiques) p. 22
- Mode HDMI (signal audio numérique) p. 22
- Mode Coaxial (signal audio numérique) p. 23
- Mode Optique/Toslink (signal audio numérique) p. 23
- Mode Microphone p. 24
- Nettoyage p. 25
- Dépannage p. 26
- Caractéristiques techniques FR 4 Auvisio – www.auvisio.fr Votre nouvelle barre de son 3D Chère cliente, cher client, Nous vous remercions d'avoir choisi cette barre de son 3D. Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu Barre de son 3D Câble de connexion Télécommande Câble AUX Câble HDMI 2 supports 8 vis et chevilles pour les supports Mode d'emploi Accessoires en option (disponibles séparément sur www.pearl.fr) Câble audio optique TOSLINK Câble coaxial ZX1682 : Microphone dynamique avec câble 2,5 m XLR vers jack 6,3 mmFR Auvisio – www.auvisio.fr 5 Consignes préalables Consignes de sécurité Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi afin de pouvoir le consulter en cas de besoin. Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement. Le démontage ou la modification du produit affecte sa sécurité. Attention, risque de blessure ! N'ouvrez jamais l'appareil. Ne tentez jamais de réparer vous-même le produit ! Toute modification ou réparation de l'appareil ou de ses accessoires doit être effectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé. Veillez à ce que la prise de courant à laquelle est branché l'appareil soit toujours facilement accessible pour que l'appareil puisse être rapidement débranché en cas d'urgence. Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. N'exposez le produit ni à l'humidité ni à une chaleur extrême.FR 6 Auvisio – www.auvisio.fr Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide. Veillez à ce que le câble de connexion ne soit pas pincé et que personne ne puisse marcher sur le câble. Veillez à ce que la prise de courant à laquelle est branché l'appareil pour le chargement soit toujours facilement accessible, pour que l'appareil puisse être rapidement débranché en cas d'urgence. Afin d'éviter tout risque de surchauffe, n'obstruez aucune des fentes d'aération de l'appareil. Vous ne devez donc jamais placer l'appareil sur un lit, un canapé, un tapis ou d'autres matériaux similaires. Ne placez pas l'appareil à proximité de sources de chaleur (telle qu'un radiateur, un four, etc.) ou de tout autre appareil produisant de la chaleur. Ne posez aucun récipient contenant du liquide sur l'appareil. Débranchez la fiche d'alimentation lorsque vous n'utilisez pas l'appareil pendant une période prolongée ou au cours d'un orage. Utilisez uniquement des accessoires autorisés. Lorsqu'il n'y a aucun signal audio entrant ou que vous entendez une fréquence basse, ne tournez jamais le bouton de réglage du volume sur le maximum. Cela pourrait endommager le pilote. Cet appareil est conçu uniquement pour une utilisation en intérieur. Conservez le produit hors de la portée des enfants ! Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.FR Auvisio – www.auvisio.fr 7 En raison des signaux bluetooth, veillez à maintenir une distance de sécurité suffisante entre l'appareil et toute personne pourvue d'un stimulateur cardiaque. En cas de doute ou de questions, adressez-vous au fabricant du stimulateur cardiaque ou à votre médecin. N'utilisez pas ce produit à proximité d'appareils médicaux. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger. N‘utilisez pas l‘appareil tant que la réparation n‘a pas été effectuée. Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur ! Consignes importantes pour le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement appropriéFR 8 Auvisio – www.auvisio.fr des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. Déclaration de conformité La société PEARL.GmbH déclare ce produit ZX-1603, conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité électromagnétique, 2014/35/UE, concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension, et 2014/53/UE, concernant la mise à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr.FR Auvisio – www.auvisio.fr 9 Description du produit Barre de son p. 27

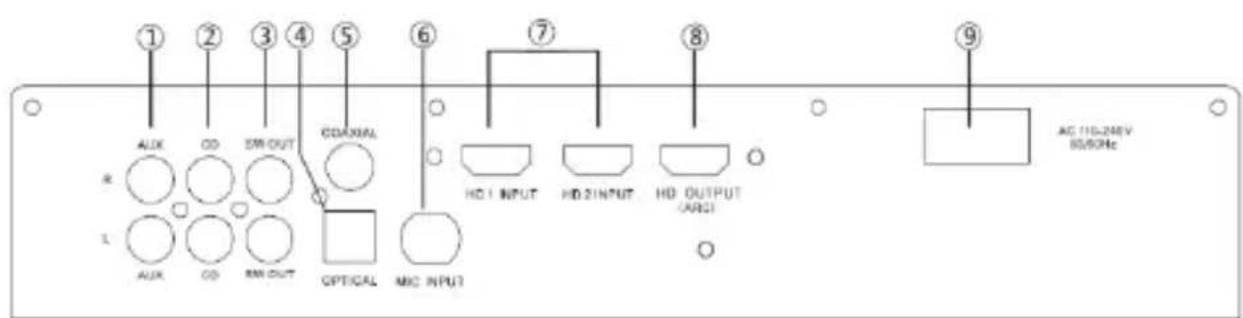

8. Sortie HDMI (ARC)
9. Port d'alimentation
6. Touche Titre / Canal précédent
9. Touche Titre / Canal suivant
12 Auvisio – www.auvisio.fr Mise en marche Vous pouvez poser la barre de son sur une surface stable et plane, ou bien le fixer au mur. Montage mural

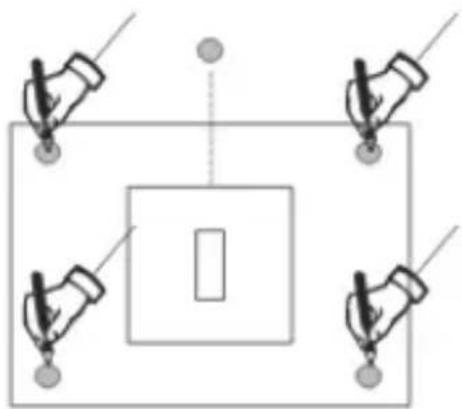

1. Marquez sur le mur l'emplacement de 2 x 4 trous pour les
deux supports, en respectant la distance des supports muraux de l'appareil.
2. Percez les 8 trous dans le mur. Faites attention à ne pas
endommager de conduit ou de câble électrique.
3. Placez les chevilles dans les trous et vissez les supports
au mur. Veillez à ce que le crochet soit orienté vers le haut.
4. Accrochez les supports muraux de l'appareil dans les
supports.FR Auvisio – www.auvisio.fr 13 Alimentation
1. Branchez le câble de connexion au port d'alimentation
située derrière votre barre de son.
2. Branchez une source audio au port correspondant.

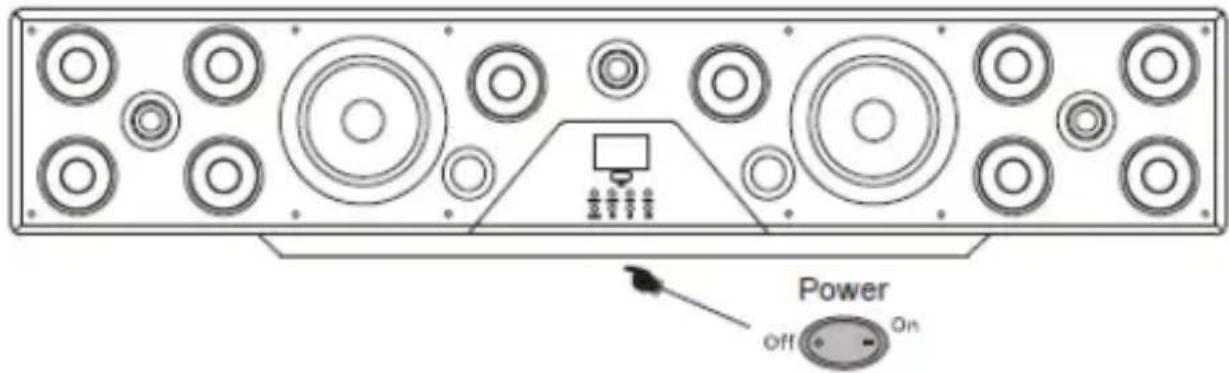

3. Placez l’interrupteur Marche/Arrêt (situé derrière

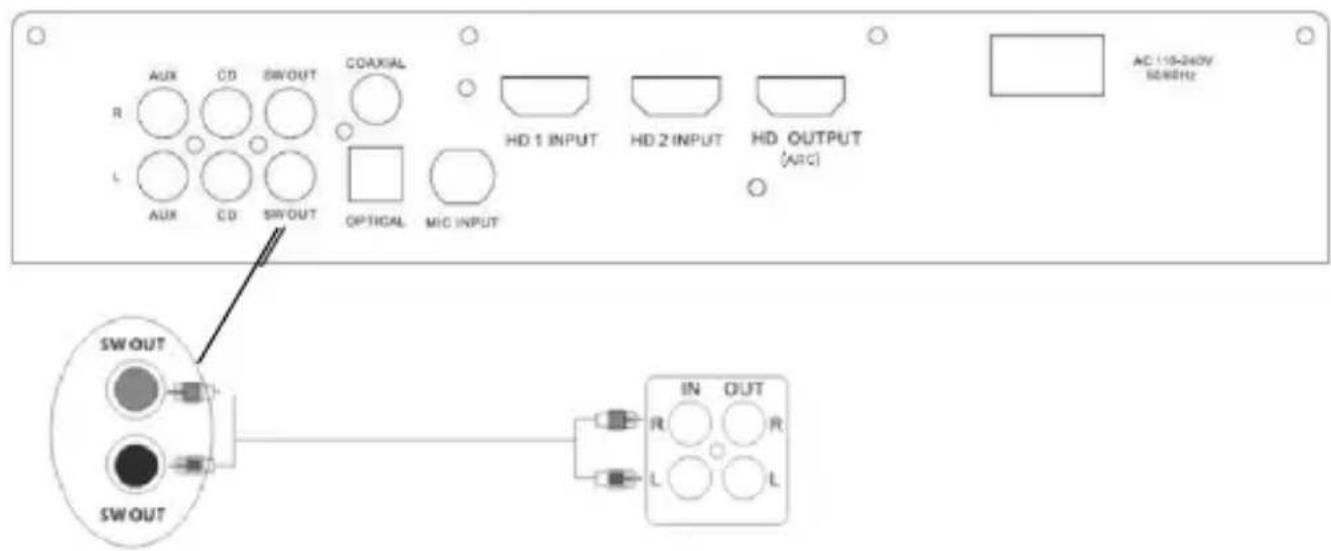

l'appareil, sous l'écran) en position Marche.FR 14 Auvisio – www.auvisio.fr Brancher un téléviseur (facultatif) À l'aide d'un câble HDMI, branchez un téléviseur à la sortie HDMI (HDMI OUT) de votre barre de son. Brancher un subwoofer (facultatif) À l'aide d'un câble jack correspondant, branchez un subwoofer externe à la sortie subwoofer de votre barre de son.
Sortie Subwoofer SubwooferFR Auvisio – www.auvisio.fr 15 Utilisation Allumer Allumez votre barre de son en plaçant votre main sous le panneau de commande et en basculant l'interrupteur Marche/Arrêt en position Marche. La moitié gauche de l'interrupteur ressort et la moitié droite est plate. Éteindre NOTE : Lorsque vous éteignez votre barre de son, au prochain allumage elle se trouvera automatiquement dans le mode par défaut (mode bluetooth).
1. Sortez votre barre de son du mode veille en appuyant sur
la touche Veille du panneau de commande ou de la télécommande. L'écran affiche alors OFF.
2. Appuyez sur l'interrupteur Marche/Arrêt situé sous le
panneau de commande. La moitié droite de l'interrupteur ressort et la partie gauche est plate. L'écran s'éteint.FR 16 Auvisio – www.auvisio.fr Veille Pour mettre votre barre de son en Veille manuellement ou la sortir du mode Veille, appuyez sur la touche Veille. En mode Veille, le statut OFF est affiché à l'écran. Commandes Réglages du volume sonore
1. Pour régler le volume, appuyez sur VOL+ ou VOL-. Le
volume sonore par défaut est 10, le volume sonore le plus élevé est 32.
2. Pour régler la hauteur, appuyez d'abord sur la touche
TREB, puis sur VOL+ ou VOL-.
3. Pour régler les basses, appuyez d'abord sur la touche

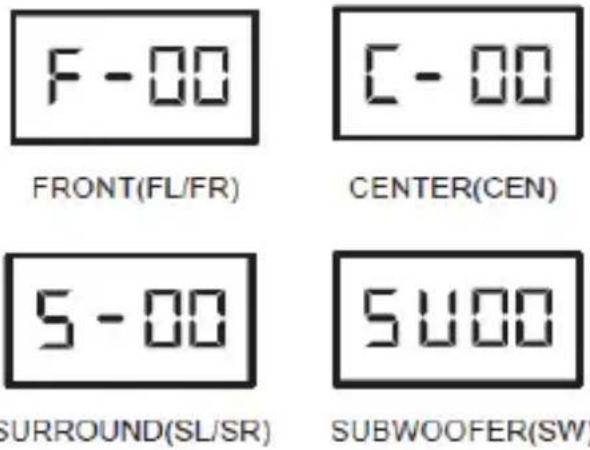

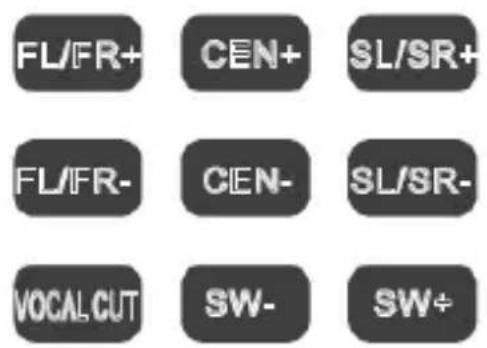

BASS, puis sur VOL+ ou VOL-.FR Auvisio – www.auvisio.fr 17 Réglages du volume du canal Tous les canaux peuvent être réglés séparément. Le mode Canal 2.1 permet uniquement de régler le volume des canaux avant et du subwoofer. Couper le son
1. Appuyez sur la touche MUTE de la télécommande.
L'écran LED affiche "U-00". Si la barre de son se trouve en mode Muet, l'affichage LED clignote, jusqu'à ce que le mode Muet soit désactivé.
2. Appuyez à nouveau sur la touche MUTE pour désactiver
le mode Muet. Réglages du volume du microphone
1. Appuyez de façon répétée sur la touche M.MODE pour
basculer entre le volume, l'écho et la temporisation du microphone.
2. Pour régler le volume, appuyez sur M.VOL ou M.VOL+.
TélécommandeFR 18 Auvisio – www.auvisio.fr Vocal Cut
1. Appuyez sur la touche Vocal Cut pour activer la fonction
2. Appuyez à nouveau sur la touche Vocal Cut pour
désactiver la fonction.
Restaurer les réglages par défaut La barre de son est équipée d'une fonction Mémoire. Appuyez sur la touche RESET pour réinitialiser les réglages du volume.
Volume sonore Écho Temporisation Vocal Cut ON Vocal Cut OFFFR Auvisio – www.auvisio.fr 19 Modes de fonctionnement
NOTE : Veuillez noter que les réglages du volume doivent être définis à nouveau pour chaque mode en fonction de la source audio. Par exemple, les réglages parfaits en mode AUX ne conviendront peut-être pas au mode HDMI. Mode USB NOTE : Soyez attentif aux points suivants concernant les clés USB et les formats de fichiers supportés : - Seul les supports de stockage USB jusqu’à 32 Go (formaté en FAT32) sont reconnus. - Seul les fichiers au format MP3, WMA ou APE peuvent être lus.
1. Retirez l'obturateur du port USB de la barre de son et
branchez-y votre appareil USB.
2. Appuyez sur la touche INPUT. L'écran affiche "00:00" et
les fichiers audio sont téléchargés.
3. Procédez alors aux réglages de volume souhaités.
Mode bluetooth NOTE : L'appariement ne doit être effectué qu'une seule fois. Par la suite, l'appareil se connecte automatiquement, pour autant que la fonctionFR 20 Auvisio – www.auvisio.fr bluetooth soit activée et que la portée soit suffisante.
1. Appuyez de façon répétée sur la touche INPUT du
panneau de commande ou de la télécommande, jusqu'à ce que l'écran affiche bLUE.
2. Activez la fonction bluetooth de votre appareil mobile.
3. Cherchez l'appareil ZX-1603 et connectez les appareils.
4. Une fois la connexion établie, un signal sonore retentit.
5. Procédez alors aux réglages de volume souhaités.FR

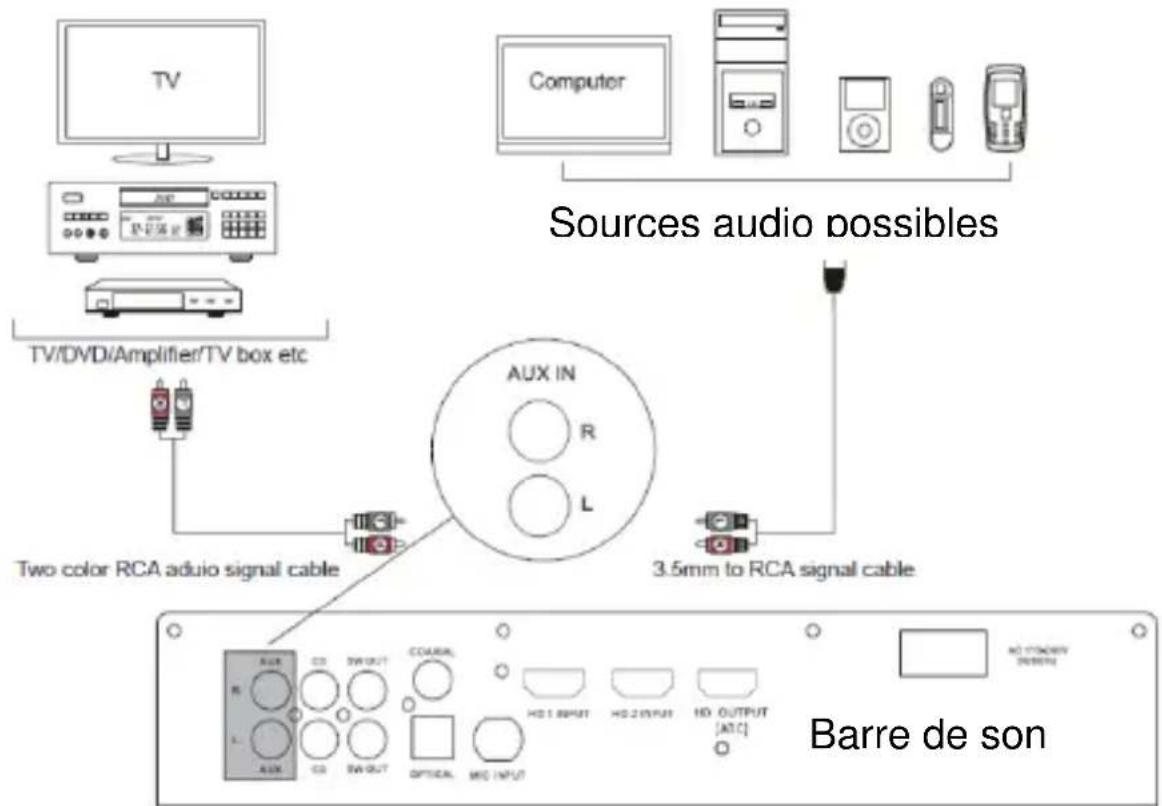

Auvisio – www.auvisio.fr 21 Mode AUX (signaux audio analogiques)
1. Branchez la source audio à l'entrée AUX de votre barre
de son à l'aide d'un câble AUX correspondant. Veillez à ce que les couleurs des connecteurs et des ports coïncident.
2. Appuyez de façon répétée sur la touche INPUT du
panneau de commande ou de la télécommande, jusqu'à ce que l'écran affiche AUX.
3. Procédez alors aux réglages de volume souhaités.
Sources audio possibles Barre de sonFR 22 Auvisio – www.auvisio.fr Mode CD (signaux audio analogiques)
1. Branchez la source audio à l'entrée CD de votre barre de
son à l'aide du câble AUX correspondant. Assurez-vous que les couleurs des connecteurs et des ports coïncident.
2. Appuyez de façon répétée sur la touche INPUT du
panneau de commande ou de la télécommande, jusqu'à ce que CD s'affiche à l'écran.
3. Procédez alors aux réglages de volume souhaités.
Mode HDMI (signal audio numérique)

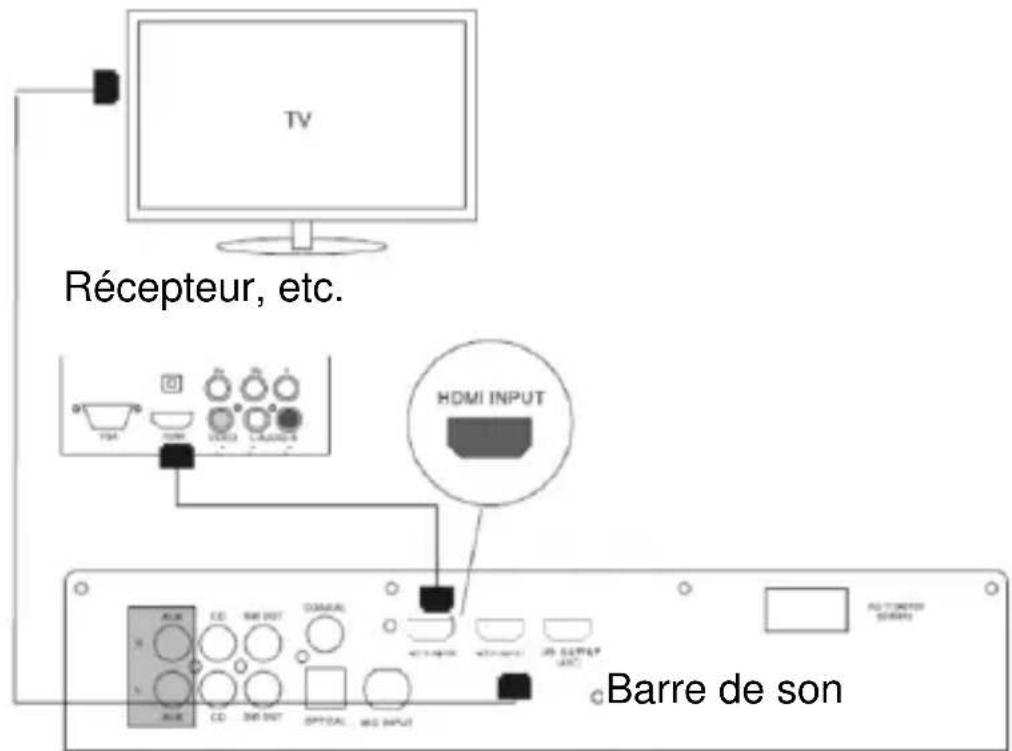

1. Branchez la source audio (par ex. un lecteur DVD, blu-ray
ou une console de jeu) à l'une des entrées HDMI (HDMI1 IN / HDMI2 IN) de votre barre de son à l'aide d'un câble HDMI. Récepteur, etc. Barre de sonFR Auvisio – www.auvisio.fr 23

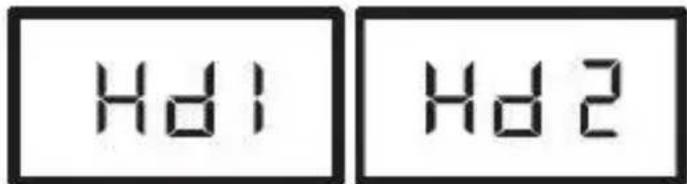

2. Appuyez de façon répétée sur la touche INPUT du
panneau de commande ou de la télécommande, jusqu'à ce que HD1 ou HD2 s'affiche à l'écran.
3. Procédez alors aux réglages de volume souhaités.
Mode Coaxial (signal audio numérique)
1. Branchez la source audio (par ex. un lecteur DVD, blu-ray
ou une console de jeu) à l'entrée coaxiale (COAXIAL) de votre barre de son à l'aide d'un câble coaxial.
2. Appuyez de façon répétée sur la touche INPUT du
panneau de commande ou de la télécommande, jusqu'à ce que COAX s'affiche à l'écran.
3. Procédez alors aux réglages de volume souhaités.
Mode Optique/Toslink (signal audio numérique)
1. Branchez la source audio (par ex. un lecteur DVD, blu-ray
ou une console de jeu) à l'entrée optique (OPTICAL) de votre barre de son à l'aide d'un câble Toslink.
2. Appuyez de façon répétée sur la touche Entrée S du
panneau de commande ou sur la touche OPTICAL de la télécommande, jusqu'à ce que OPTL s'affiche à l'écran.FR 24 Auvisio – www.auvisio.fr
3. Procédez alors aux réglages de volume souhaités.
Mode Microphone Vous avez la possibilité de brancher un microphone à votre barre de son, très pratique pour une soirée karaoké, par exemple. Les microphones équipés d'un câble jack 6,3 mm peuvent être branchés directement à la barre de son. Pour connecter un microphone sans fil à votre barre de son, vous avez besoin d'un récepteur de microphone qui sera branché à votre barre de son à l'aide d'un câble jack 6,3 mm.
1. Branchez le microphone à l'entrée microphone de votre

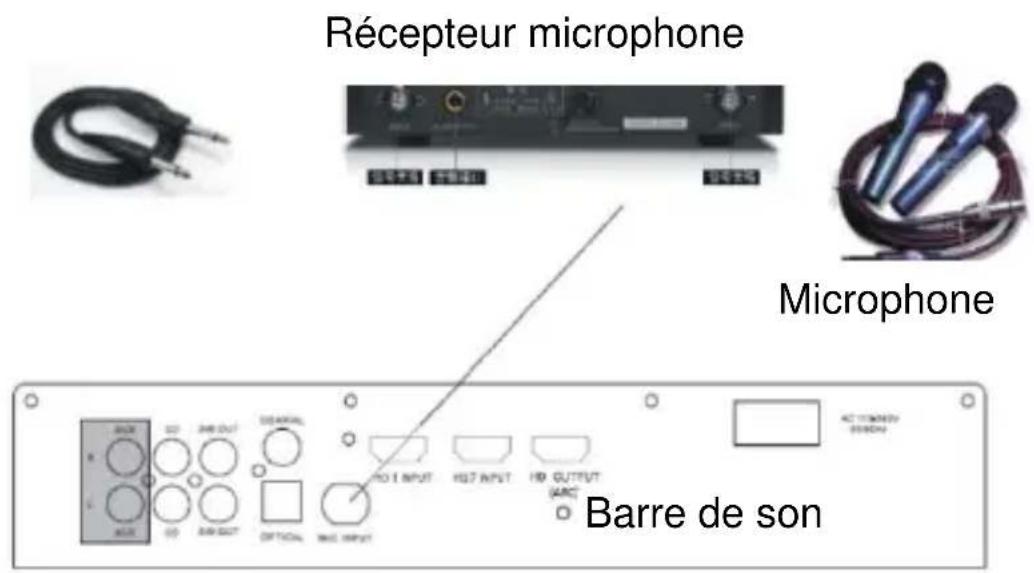

barre de son à l'aide d'un câble jack 6,3 mm.FR Auvisio – www.auvisio.fr 25 NOTE : Si vous utilisez un microphone sans fil, branchez un récepteur microphone à l'entrée microphone de votre barre de son à l'aide d'un câble jack 6,3 mm.
2. Procédez maintenant aux réglages du microphone. Pour
cela, appuyez sur la touche M.MODE de la télécommande. Utilisez les touches M.VOL+ et M.VOL- pour entrer la valeur souhaitée. Appuyez sur la touche M.MODE pour basculer au réglage suivant. Nettoyage Éteignez votre barre de son et débranchez la fiche d'alimentation. Nettoyez la barre de son à l'aide d'un chiffon doux. En cas de salissure importante vous pouvez humidifier le chiffon légèrement, bien l'essorer puis y ajouter un produit nettoyant doux pour nettoyer l'appareil. Séchez-le ensuite avec un chiffon doux. Microphone
Mikrofon-Empfänger Barre de son Récepteur microphoneFR 26 Auvisio – www.auvisio.fr Dépannage Problème Solution(s) proposée(s) Pas de courant Branchez la fiche d'alimentation à une prise de courant. Vérifiez la prise de courant en y branchant un autre appareil. Aucun son Appuyez sur la touche Entrée et vérifiez la fonction sélectionnée.
télécommande ne fonctionne pas correctement. La télécommande est trop éloignée de l'appareil. La portée maximale de la télécommande est d'environ 7 m. Un obstacle se trouve entre la télécommande et l'appareil. Retirez l'obstacle. La pile de la télécommande est vide. Insérez une pile neuve.FR Auvisio – www.auvisio.fr 27 Caractéristiques techniques Alimentation AC 110 - 240 V, 50 / 60 Hz Puissance 250 W (puissance de crête) / 125 W (RMS) Version bluetooth
Haut-parleurs intégrés Subwoofer : 2x 5,25" Avant-gauche / Avant-droit : 4x 3", 2x 1" Haut-parleur central : 2x 3" Latéral gauche / Latéral droit : 4x 3" Fréquence 55 Hz – 20 KHz Portée de la télécommande Jusqu'à 7 m Dimensions (L x H x P) 1098 x 236 x 164 mm Poids 19 kgFR Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV6 – 23.08.2021 – JvdH/SM/BS/FR//RM
