Caractéristiques techniques	Hotte décorative murale, inox, 90 cm de large, moteur puissant, 3 niveaux de puissance, éclairage LED intégré.
Utilisation	Conçue pour éliminer les odeurs et les fumées de cuisson, installation murale, commande par boutons.
Maintenance et réparation	Filtres à graisse lavables au lave-vaisselle, entretien régulier recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique.
Informations générales	Design moderne, adapté à tous types de cuisines, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - SHB1944IX SAUTER

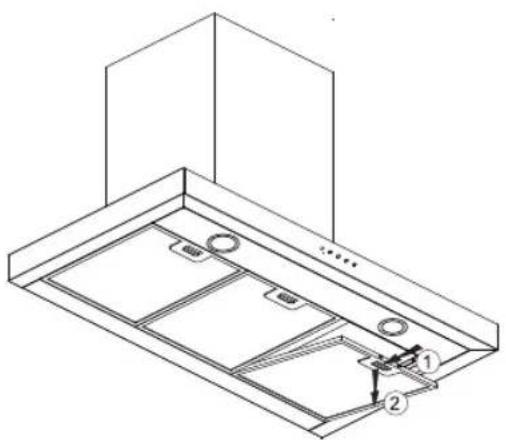

Comment nettoyer les filtres de la hotte SAUTER SHB1944IX ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à l'eau chaude avec un détergent doux ou placez-les au lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel pour une assistance.

Pourquoi la hotte fait-elle du bruit ?

Un bruit excessif peut être causé par des filtres sales ou un moteur défectueux. Assurez-vous que les filtres sont propres et bien installés. Si le bruit continue, il peut être nécessaire de faire vérifier le moteur.

Comment régler l'éclairage de la hotte ?

L'éclairage de la hotte SAUTER SHB1944IX peut être ajusté en utilisant l'interrupteur situé sur le panneau de commande. Remplacez les ampoules si elles sont grillées.

Est-ce que la hotte peut fonctionner sans évacuation extérieure ?

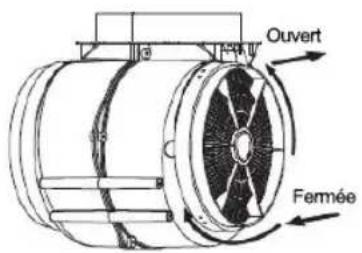

Oui, la hotte SAUTER SHB1944IX peut être utilisée en mode recyclage avec des filtres à charbon, permettant ainsi de purifier l'air sans évacuation extérieure.

À quelle fréquence dois-je remplacer les filtres à charbon ?

Il est recommandé de remplacer les filtres à charbon tous les 3 à 6 mois, selon l'utilisation de la hotte et le type de cuisson.

Comment installer la hotte SAUTER SHB1944IX ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de respecter les dimensions et les recommandations de montage pour une installation sécurisée.

Que faire si l’aspiration de la hotte est faible ?

Vérifiez que les filtres sont propres et qu'il n'y a pas d'obstruction dans le conduit d'évacuation. Si tout semble en ordre, il pourrait y avoir un problème avec le moteur.

MODE D'EMPLOI SHB1944IX SAUTER

Hotte décorChère Cliente, Cher Client, Vous venez d'acquérir une hotte SAUTER et nous vous en remercions. C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille. Votre nouvelle hotte SAUTER s'intègrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances d'aspiration. Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigé- rateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigen- ces vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordon- nées à la fin de ce livret). Et connectez-vous aussi sur notre site www.sauter-electromenager.com

2FR 3 Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifi cations liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et d’utilisation afi n de vous familiariser plus rapidement avec son fonctionnement.

• Raccordement électrique _____________________________________

22Sécurité et précautions importantes

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou indus- trielles ou pour d'autres buts que celui pour lequel il a été conçu.

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

• Cet appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d’expérience ou de con- naissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par les enfants sans surveillance.

• Attention : les parties parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il est utilisé avec des appareils de cuisson. 6Risques électriques

• Avant d’accéder aux bornes de raccordement, tous les circuits d’alimentation doivent être dé- connectés. Si le câble d’alimentation est endo - magé, il doit être remplacé par le fabricant, son service après-vente ou une personne de quali- fication similaire afin d’éviter un danger.

• La déconnexion peut être obtenue en prévoy- ant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalis- ations fixes conformément aux règles d’installa- tion.

• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). Risques d’asphyxie

• Les réglementations concernant l’évacuation de l’air doivent être respectées. L’air ne doit pas être envoyé dans un conduit utilisé pour 7évacuer les fumées d’appareils utilisant du gaz ou un autre combustible (ne s’applique pas aux appareils qui renvoient uniquement l’air dans la pièce).

• Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utili - sée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s’applique pas aux appareils qui renvoient uniquement l’air dans la pièce). Risques d’incendie

• Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute tempéra- ture peuvent prendre feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas

• Lorsque la hotte de cuisine est placée au dessus d’un appareil à gaz, la distance mini- male entre le dessus de la table et le dessous de la hotte doit être d’au moins 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

utiliser1 / A L’ATTENTION DE L’UTILISATEUR FR Attention L’installation est réservée aux installateurs et techniciens qualifi és. Attention Avant la première utilisation du fi ltre cassette, retirez le fi lm de protection.

• RESPECT DE L’ENVIRONNEMENT — Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. — Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar- qué de ce logo a n de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformé- ment à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration à la protection de l’environnement. 101 / A L’ATTENTION DE L’UTILISATEURFR• DESCRIPTION DE VOTRE APPAREIL500-980mm 40mm 6 m m2 7

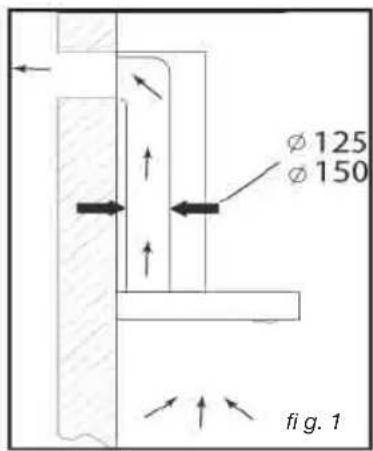

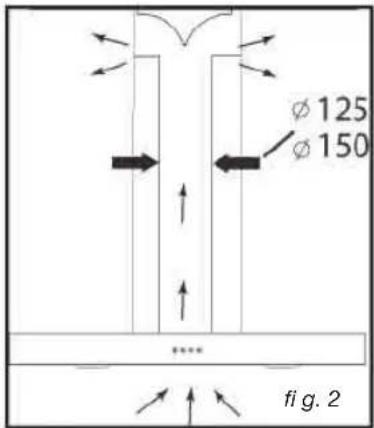

• UTILISATION EN VERSION RECYCLAGE Vous possédez une sortie vers l’extérieur (fi g. 1) Votre hotte peut être raccordée sur celle-ci par l’intermédaire d’une gaine d’évacuation (minimum Ø 125 mm, émaillée, en alu, exible ou en matière inin ammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage. Vous ne possédez pas de sortie vers l’extérieur (fi g. 2) Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas, ajoutez un ltre à charbon actif qui retiendra les odeurs. (voir Chapitre 4: Changement du ltre charbon) — L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention. — Véri ez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l’intérieur de la hotte. — Si l’installation électrique de votre habitation nécessite une modi cation pour le branchement de votre appareil, faites appel à un électricien quali é. — Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée). — Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles. — Installez la hotte à une distance de sécurité d’au moins 70cm d’un plan de cuisson électrique, gaz ou mixte. fi g. 1 fi g. 2

Pour une utilisation optimale de votre appareil, limitez au maximum le nombre de coudes et la longueur de la gaine. Conseil d’économie d’énergie13 après-vente• MONTAGE DE LA HOTTE

2 / INSTALLATION DE VOTRE APPAREIL FR

Attention L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm au minimum. Si les instructions de la table de cuisson installée sous la hotte spéci ent une distance plus grande que 70 cm, celle-ci doit être prise en compte. Fixation au mur : — Tracez une ligne sur le mur, centrée et à la verticale de votre plan de cuisson. — Tracez sur le mur les 3 trous que vous devez percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A g. 1). — Percez les 3 trous de 8mm à l’emplacement adéquat et insérez les chevilles. — Avant de raccorder la hotte, montez le clapet anti-retour sur la sortie moteur. — Fixez le support de xation de la hotte en veillant à ce qu’il soit parfaitement de niveau (pièce A g. 1). — Fixez la gaine extensible d’évacuation (non fournie) sur la sortie moteur sans gêner le mouvement du clapet anti-retour ( g. 3). — Posez et xez le corps de la hotte sur ce support avec les vis prévues en dotation ( g. 2). Fig. 2 Fig. 3 Fig. 1

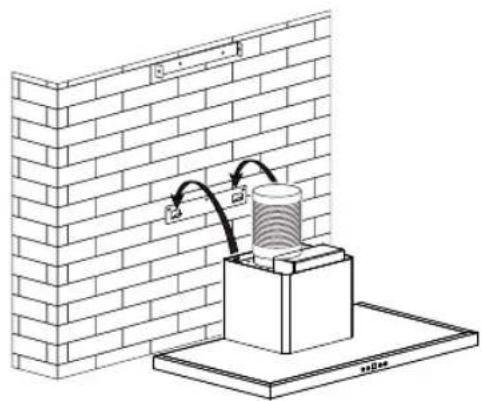

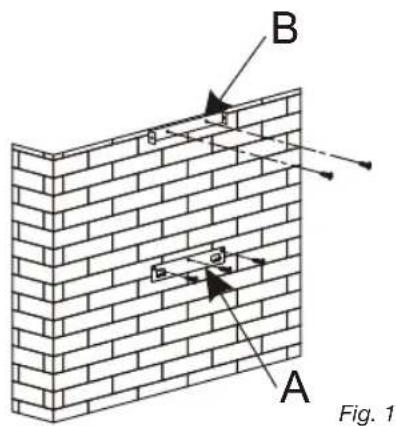

• Evacuation extérieure — Calculez la hauteur nale pour xer l’étrier en U de support de la cheminée (pièce B g. 1). — Tracez les 2 trous à l’endroit adapté. — Percez les 2 trous de 8mm et xez l’étrier de support de la cheminée en faisant attention qu’il soit bien dans l’axe de la hotte (pièce B g. 1). — Fixez l’étrier plat à l’arrière de la cheminée inférieure. — Posez les 2 cheminées sur la hotte ( g. 5). — Raccordez la gaine à la sortie de l’air vers l’extérieur. — Effectuez le raccordement électrique de la hotte au moyen du câble d’alimentation. — Soulevez la cheminée supérieure jusqu’au plafond et la xer à l’étrier à l’aide des vis. Fig. 6 Fig. 5 Fig. 4 Fig. 3 15Limitez transparentBoutons-électroniques

1. Appuyez sur la touche ‘’ ’’, le témoin

lumineux s’allume et la hotte fonctionne par défaut en vitesse minimale. Appuyez de nouveau sur la même touche, le témoin lumineux s’éteint et toutes les fonctions de la hotte s’arrêtent, le mode veille est alors activé.

2. Appuyez sur la touche “1” pour utiliser la

hotte en vitesse minimale. Le témoin lumineux s’allume. Appuyez une seconde fois sur la même touche pour arrêter la hotte.

3. Appuyez sur la touche “2” pour utiliser la

hotte en vitesse moyenne. Le témoin lumineux s’allume. Appuyez une seconde fois sur la même touche pour arrêter la hotte.

4. Appuyez sur la touche “3” pour utiliser la

hotte en vitesse maximale. Le témoin lumineux s’allume. Appuyez une seconde fois sur la même touche pour arrêter la hotte.

5. Appuyez sur la touche “ ” pour

allumer les lampes. Appuyez à nouveau sur cette même touche pour les éteindre. Ajustez votre vitesse au mode de cuisson et au nombre de casseroles. Privilégiez les foyers arrières de votre appareil de cuisson. Conseil d’économie d’énergiecomme sur le schéma ci-contre19 Le système d'éclairage ne peut pas être remplacé par l'utilisateur ; en cas de dysfonctionnement, contactez le service d'assistance.Filtre métallique5 / ANOMALIES DE FONCTIONNEMENTFR SYMPTOMES SOLUTIONS La hotte ne fonctionne pas... La hotte a un rendement insuffi sant... La hotte s’est arrêtée au cours du fonctionnement Vérifi ez que:

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement sélectionnée. Vérifi ez que:

• la vitesse moteur sélectionnée est suffi sante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffi samment aérée pour permettre une prise d’air.

• le fi ltre à charbon n’est pas usagé (hotte en version recyclage). Vérifi ez que:

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

211- RELATIONS CONSOMMATEURS FRANCE

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez: consulter notre site : www.sauter-electromenager.com

nous écrire à l’adresse postale suivante : Service Consommateurs SAUTER 5 avenue des Béthunes

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros RCS Nanterre 801 250 531

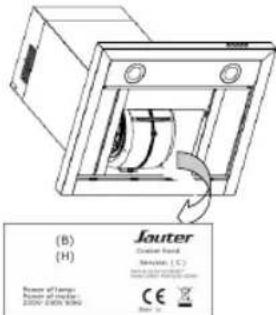

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la pise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B : Référence commerciale C : Référence service H : Numéro de série Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

Pièces d’origine : Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

22Symbole Valeur Unité Marque Référence du produit Consommation annuelle d’énergie AEC 24,7 kWh/annum Index d’efficacité énergétique EEi 42,2

Index d’efficacité fluidodynamique FDE 32,1

Index d’efficacité lumineuse

Index d’efficacité de filtration GFE 76,2

Facteur d’accroissement dans le temps

Débit d’air maximum de la hotte

Débit d’air au point de rendement maximal

Pression d’air au point de rendement maximal

Consommation d’énergie au point de rendement maximal

Consommation d’énergie du système d’éclairage

Eclairement moyen du système d’éclairage

Lux/W Consommation d’énergie à l'arrêt

Consommation d’énergie en veille

Débit d'air à la vitesse maximale en usage normal - 548,0

Débit d'air à la vitesse minimale en usage normal - 190,1

Débit d'air en mode intensif ou boost -

Emission acoustique à la vitesse maximale en usage normal -

dB(L WA) Emission acoustique à la vitesse minimale en usage normal -

dB(L WA) Emission acoustique en mode intensif -
