Caractéristiques Techniques	Hotte décorative murale, largeur 90 cm, extraction ou recyclage, moteur puissant.
Débit d'air	Jusqu'à 700 m³/h pour une aspiration efficace.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Éclairage	Éclairage LED pour une meilleure visibilité de la zone de cuisson.
Filtre	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Facilité d'utilisation avec commandes tactiles.
Maintenance	Filtres à nettoyer régulièrement, entretien simple.
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité.
Informations Générales	Idéale pour les cuisines ouvertes, design moderne et élégant.

FOIRE AUX QUESTIONS - SHB9902X SAUTER

Comment nettoyer les filtres de la hotte SAUTER SHB9902X ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte, puis plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est bien branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, inspectez le câble d'alimentation pour tout dommage ou déconnexion.

Quel type de filtre dois-je utiliser pour la hotte SAUTER SHB9902X ?

La hotte SAUTER SHB9902X utilise des filtres à charbon pour la filtration des odeurs et des filtres en aluminium pour la graisse. Assurez-vous d'utiliser les filtres recommandés par le fabricant.

Comment réduire le bruit de la hotte ?

Assurez-vous que la hotte est correctement installée et que tous les éléments sont bien fixés. Un bruit excessif peut également indiquer que le moteur nécessite un entretien ou que le filtre est obstrué.

À quelle fréquence dois-je remplacer les filtres ?

Il est conseillé de remplacer les filtres à charbon tous les 6 mois et de nettoyer les filtres en aluminium tous les 2 à 3 mois, selon l'utilisation de la hotte.

Comment installer la hotte SAUTER SHB9902X ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous d'avoir tous les outils nécessaires et de respecter les normes de sécurité électrique.

Que faire si la hotte ne filtre pas correctement les odeurs ?

Vérifiez l'état des filtres à charbon et remplacez-les si nécessaire. Assurez-vous également que la hotte est réglée sur le mode d'extraction si vous utilisez une sortie vers l'extérieur.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la connexion électrique est correcte et que le circuit n'est pas défectueux.

Comment utiliser le mode de ventilation de la hotte ?

Pour activer le mode de ventilation, appuyez sur le bouton correspondant sur le panneau de commande. Consultez le manuel d'utilisation pour des instructions spécifiques selon les modèles.

MODE D'EMPLOI SHB9902X SAUTER

Vous venez d'acquérir un produit SAUTER et nous vous remercions de la confiance que vous nous accordez.

Choisir SAUTER, c'est faire pleinement confiance à sa technologie de pointe pour vous permettre de vous concentrer sur l'essentiel : la recette, les saveurs et la convivialité. C'est pour vous permettre, jour après jour, d'exprimer vos talents et vos souhaits de réussite culinaire que nous avons créé cette nouvelle génération d'appareils ergonomiques et intuitifs, qui s'intègrent harmonieusement dans votre cuisine. Pour répondre à vos attentes, notre gamme de produits s'étend aujourd'hui des fours, tables de cuisson, cuisinières et hottes aux micro-ondes, lave-vaisselle et aux réfrigérateurs intégrables. Tous sont conçus et fabriqués avec une attention extrême au service de votre plaisir et de votre confort.

Dans un souci permanent de tous les jours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Connectez-vous aussi sur notre site où vous trouvez nos dernières innovations ainsi que des informations utiles pour vous permettre d'exercer vos talents de chef.

Nous sommes heureux de vous accompagner dans vos réalisations gourmandes et nous espérons que votre achat vous apporte entière satisfaction.

Le label « Origine France Garantie » assure au consommateur la traçabilité d'un produit en donnant une indication de provenance claire et objective.

La marque SAUTER est fière d'apposer ce label sur les produits issus de nos usines françaises basées à Orléans et Vendôme.

Retrouvez-nous sur

www.sauter-electromenager.com

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide afin de vous familiariser plus rapidement avec son fonctionnement.

TABLE des matières

Instructions de sécurité 5

ENVIRONNEMENT ET ECONOMIE D'ENERGIE 7

Environment 7

Conseil économie d'énergie 7

IDENTIFICATION DE VOTRE APPAREIL 8

Modèle box 8

Modèle galbé 9

2. INSTALLATION DE VOTRE APPAREIL 10

Liste des pièces 10

Raccordement électrique. 11

Utilisation en version évacuation 12

Utilisation en version recyclage 12

Montage de la hotte. 13

Montage de la cheminée 14

3 Utilisation de votre appareil 16

ENTRETIEN COURANT DE VOTRE APPAREIL 18

ANOMALIES ET SOLUTIONS 19

Relations consommateurs France 20

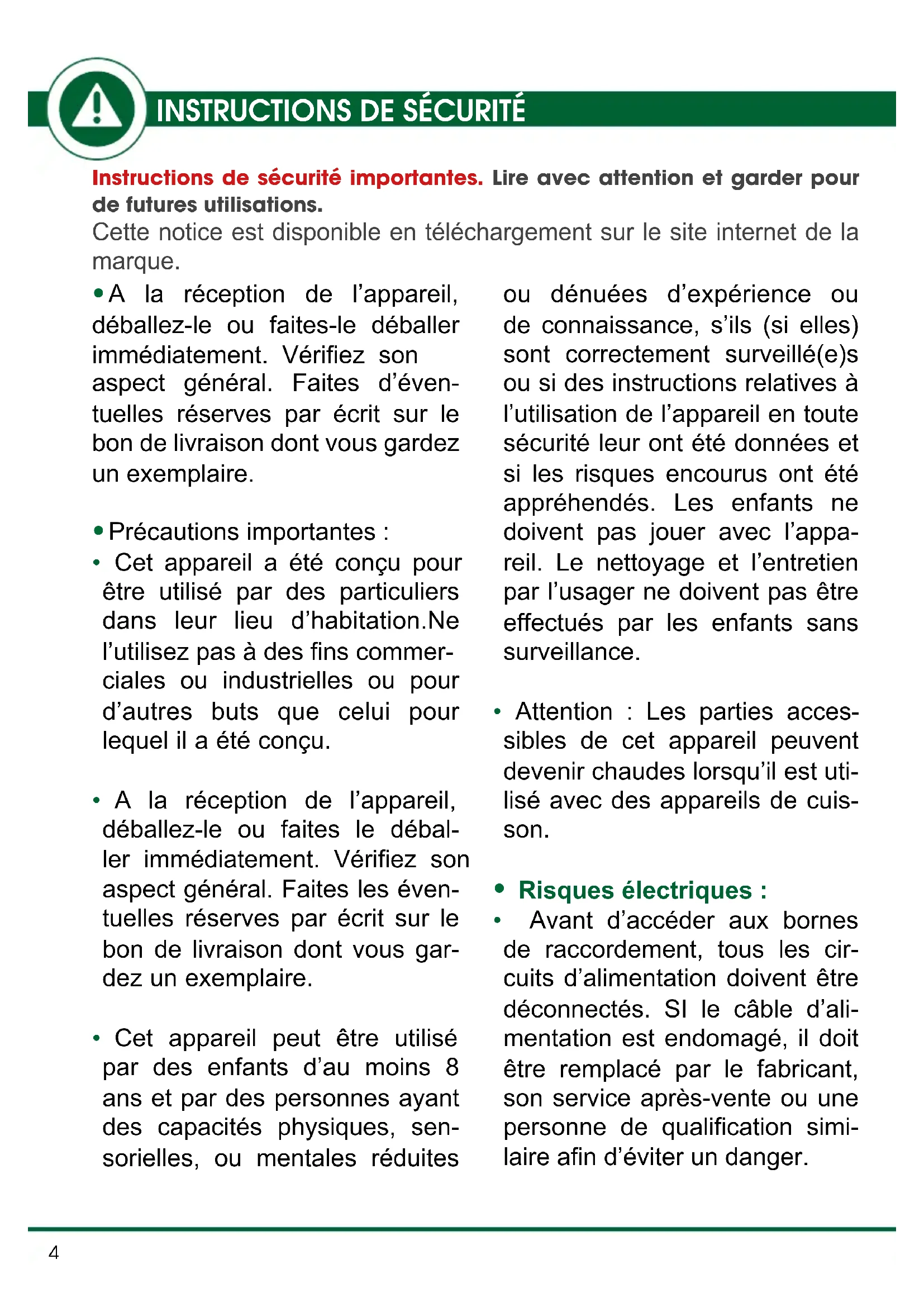

Instructions de sécurité importantes. lire avec attention et garder pour de futures utilisations.

Cette notice est disponible en téléchargement sur le site internet de la marque.

À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites d'éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Précautions importantes : - Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites.

ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés (e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par les enfants sans surveillance.

• Attention: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Risques électriques :

• Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. SI le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Instructions de sécurité

• ant un interrupteur dans les canalisations fixes conformément aux règles d'installation.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

Risque d'asphyxie:

• Les réglementations concernant l'évacuation de l'air doivent être respectées. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils.

pareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).

• Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).

Risques d'incendie :

• Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute temperature peuvent prendre feu.
• s, respectez la fréquence de nettoyage et de remplacement des

Instructions de sécurité

filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé. Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doit être d'au moins 65 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 65 cm, celle-ci doit être prise en compte.

Environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.

Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les mêmes conditions, conformément à la directive française en vigueur sur les déchets d’équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

Conseil économique d'énergie

Pour une utilisation optimale de votre appareil, limiter au maximum le nombre de coude et la longueur de la gaine.

Ajustez votre vitesse au mode de cuisson et au nombre de casseroles. Privilégiez les foyers arrière de votre appareil de cuisson.

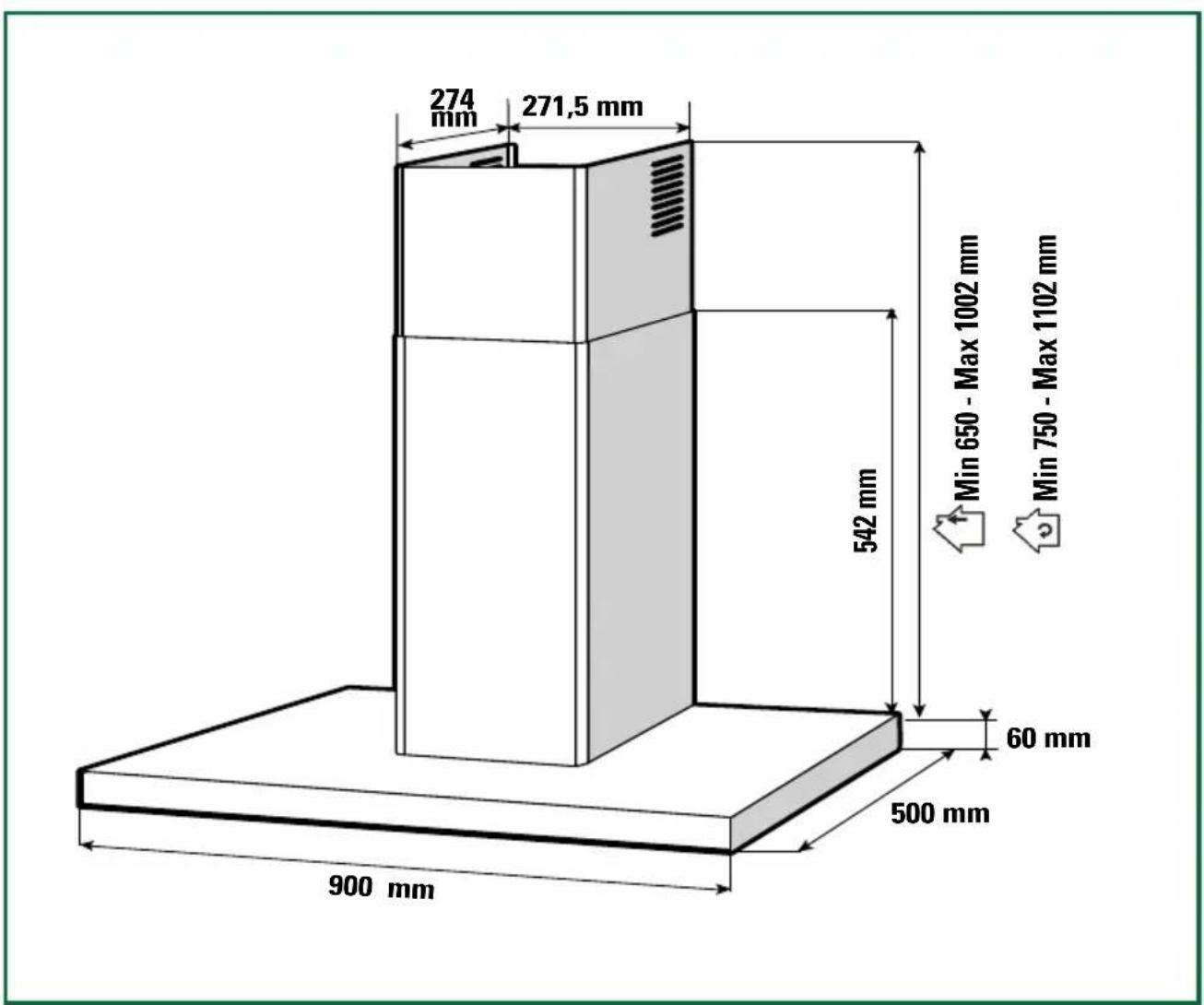

Modèle box

Modèle galbé

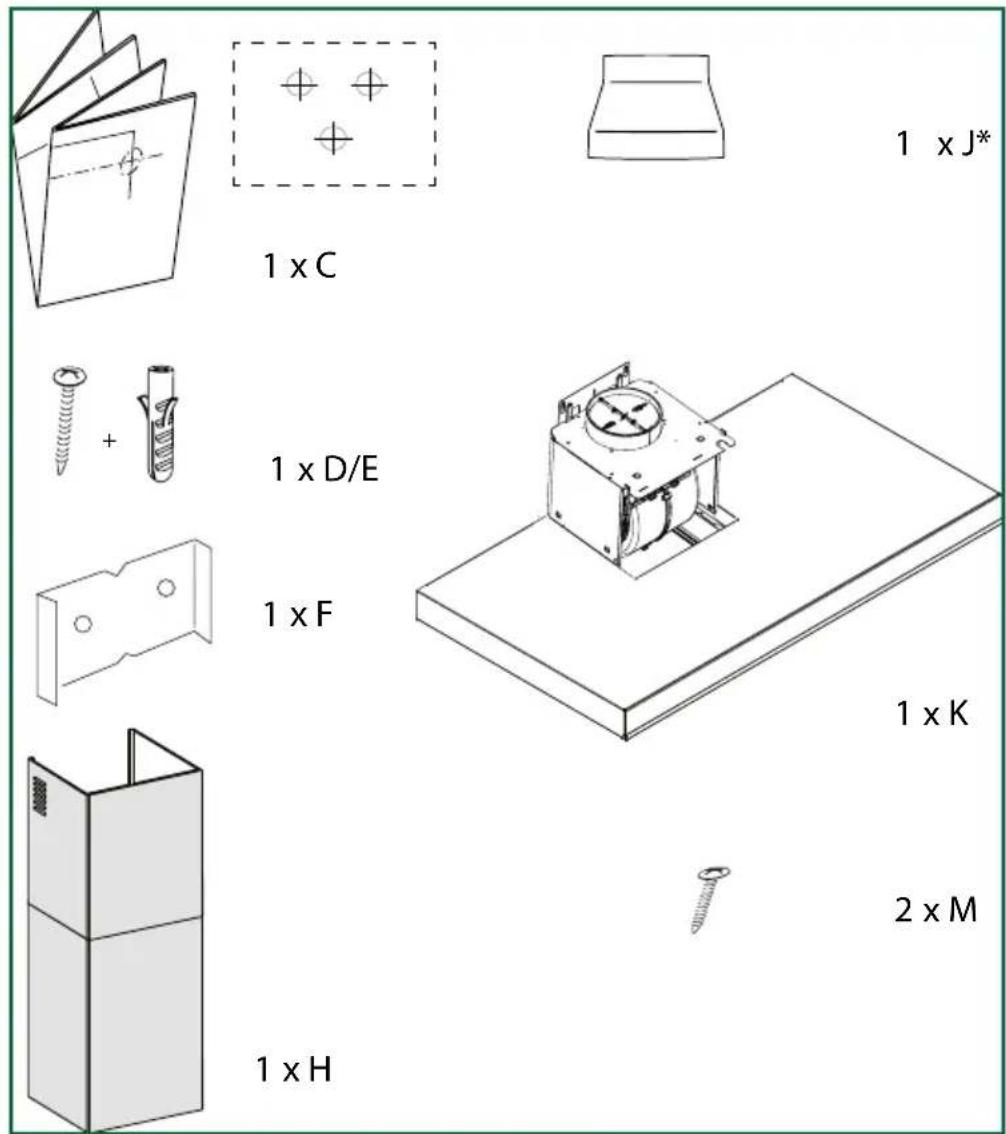

Liste des pièces

C - Gabarit de percage D/E - Cheville + vis (anti soulèvement) F - Support cheminée J - Adaptateur (non fourni) H - Cheminée K - Hotte M - Vis (fixation cheminée)

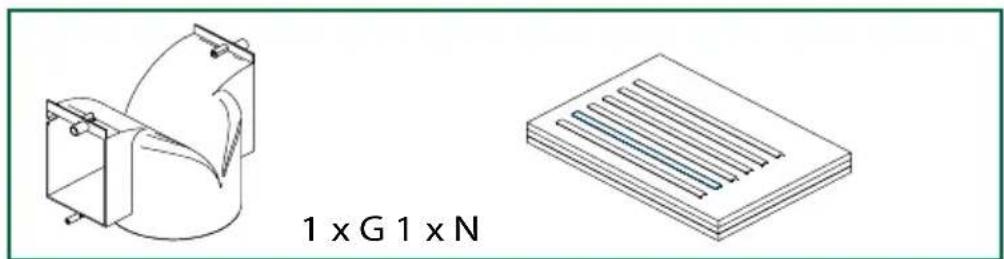

KIT RECYCLAGE OPTIONNEL

G-Déflecteur de fumée

N - Filtres charbons

Ces pièces sont disponibles au SAV.

Raccordement électrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• Les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation

de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. Le conduit d’évacuation, quel qu’il soit, ne doit pas déboucher dans les combles.

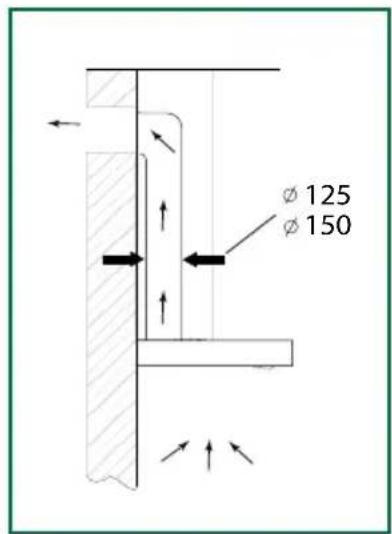

Utilisation en version évacuation

Vous possédez une sortie vers l'extérieur

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation non livrée (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable).

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150.

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder la hotte en mode recyclage.

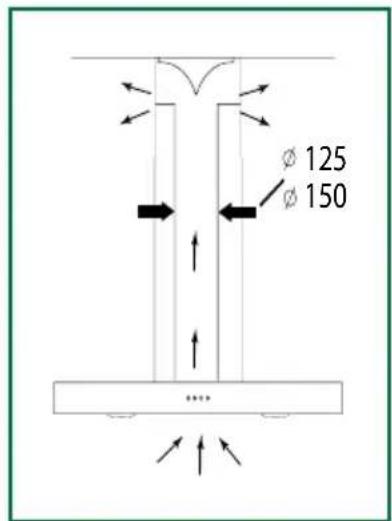

Utilisation en version recyclage

Vous ne possédez pas de sortie vers l'extérieur. Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

(Voir Chapitre 3: Changement du filtre charbon).

Montage de la hotte

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 65cm. Pour le cas d'un appareil à gaz, si la distance spécifiée dans les instructions est plus grande que 65cm, elle doit être prise en compte.

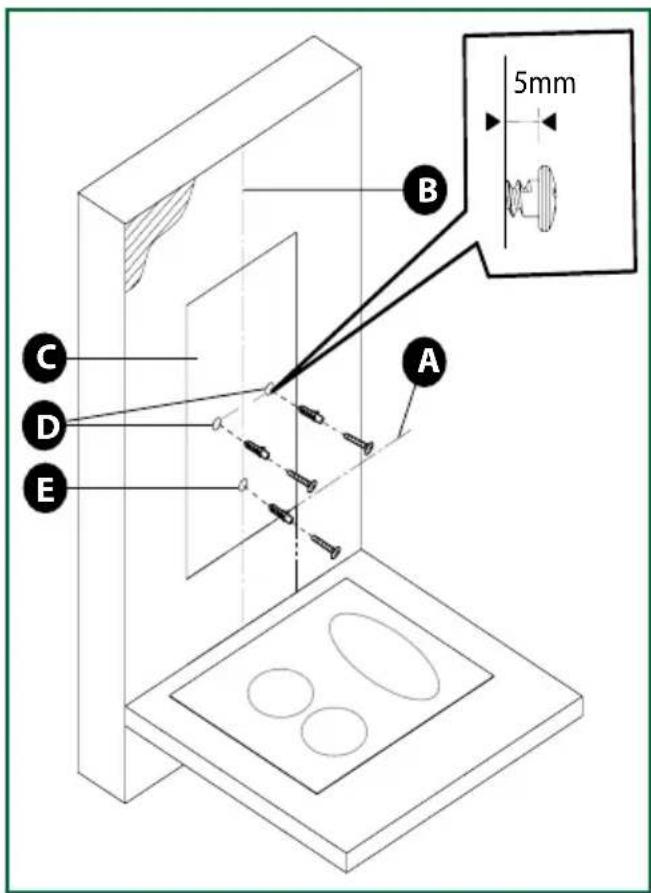

• Tracez un trait horizontal à 65 cm minimum du plan de cuisson (A).
• Tracez un trait vertical (B) sur le mur, centré par rapport au plan de cuisson en allant du plafond jusqu'en limite du trait horizontal précédent (A).
• Placez contre le mur le gabarit de perçage (C). Dans le cas d'un mur creux, utilisez des chevilles et vis adaptées.
• Percez les 2 trous (D), utilisez le moyen de fixation retenu en fonction de la nature de votre mur.

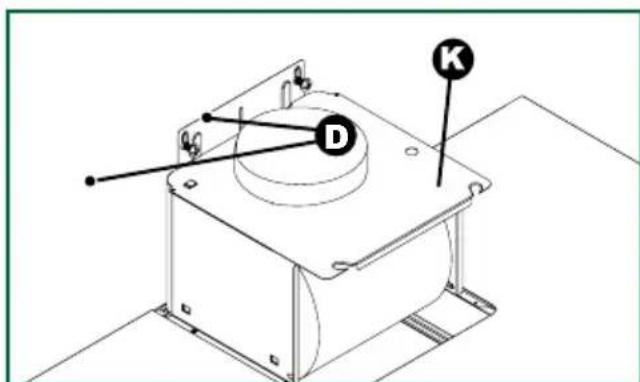

• Accrochez la hotte aspirante (K).

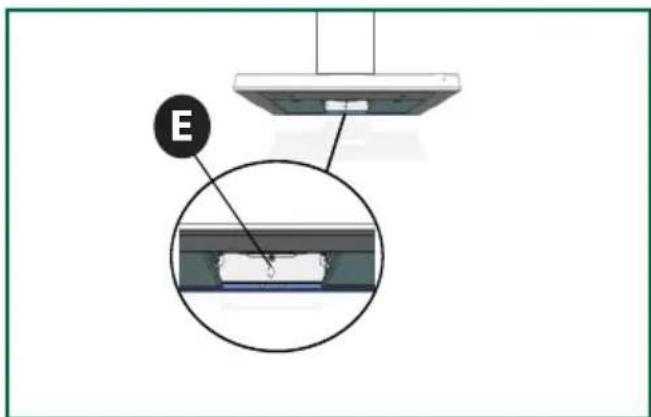

• Mettez impérativement la vis antisoulèvement (E).

Attention : effectuer un serrage manuel sans forcer

Jauter

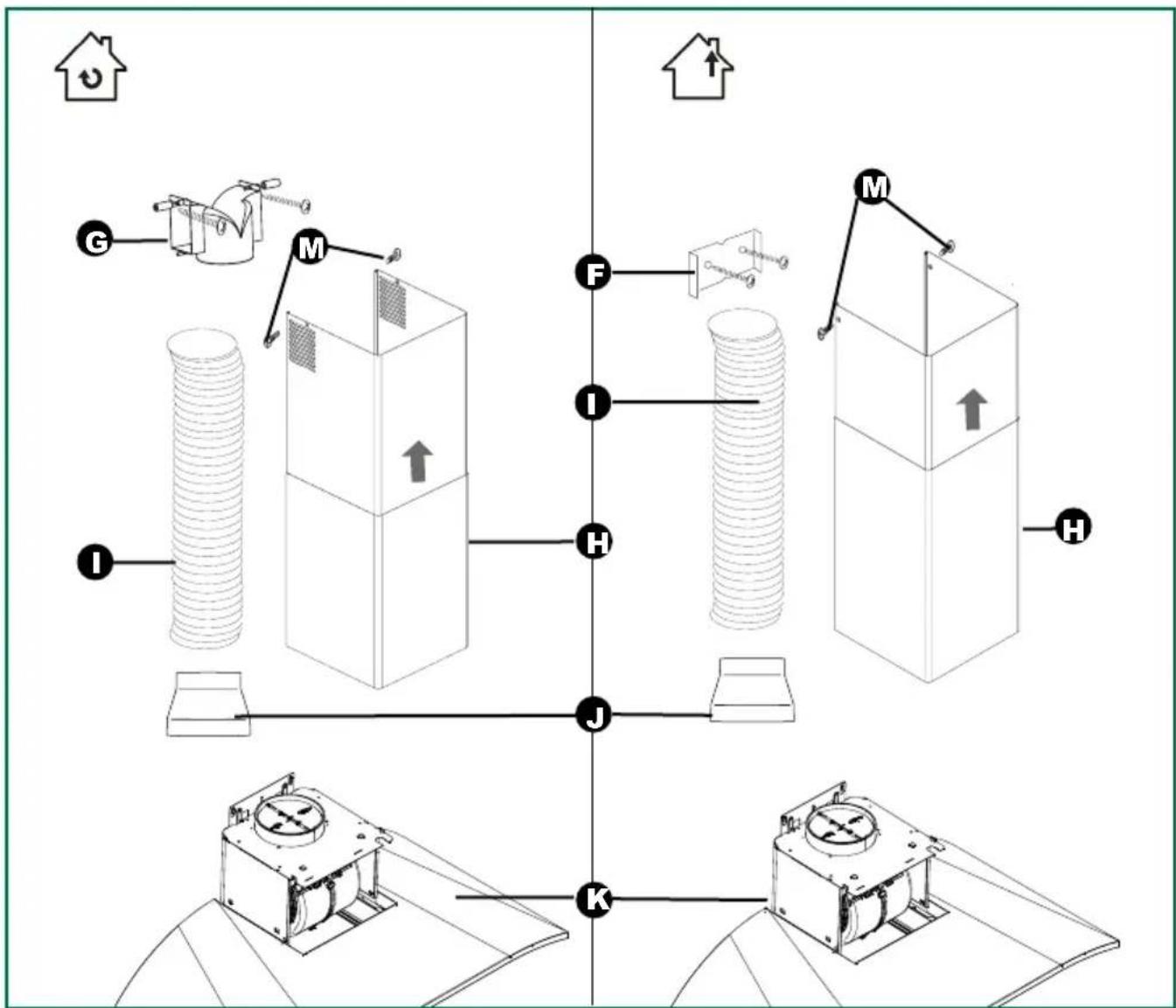

Recyclage

Le kit est disponible au SAV

Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée (G) avec les vis adaptées à la nature de votre mur. Prenez soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (B). - Emboîtez une extrémité de la gaine (L) sur le déflecteur et l'autre extrémité sur l'adaptateur non fourni (J^*). - Préparez votre cheminée (H) en veillant soit à placer les ouïes vers le haut de manière à ce qu'elles soient visibles. - Emboîtez la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis vissez-la sur le déflecteur de fumée (G) avec 2 vis (M) fournies.

Évacuation

Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (F) avec deux vis adaptées à la nature de votre mur. - Dans le cas d'une gaine Ø 125 mm, utilisez un adaptateur non fourni (J*).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

• Emboîtez l'extrémité de la gaine sur la sortie moteur ou sur l'adaptateur non fourni (J*).
• Préparez votre cheminée téléscopique en prenant soin de dissimuler les ouies.
• Emboîtez la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis vissez-la sur le support de cheminée métallique (F).

(5)

1 Marche / arrêt

Un appui court sur la touche permet de démarrer la hotte en vitesse 1, l'afficheur indique 1.

Changement de vitesse

Après avoir démarré la hotte, vous pouvez modifier la vitesse d'aspiration.

Chaque appui sur la touche permet de passer à la vitesse supérieure (1, 2, 3, 4=b).

Retour automatique de vitesse :

En vitesse 3, la hotter effectue un return automatique à la vitesse 2 au bout de 10mn

En vitesse intensive (4 ou boost), la hotte effectue un retour automatique à la vitesse 2 au bout de 8 mn.

Un appui court sur la touche ① permet d'arrêter la hotte.

En cours de fonctionnement, un appui court sur la touche L permet de maintenir l'aspiration pendant 10 minutes sur la vitesse en cours, l'afficheur indique la vitesse en clignotant. Un appui court sur la touche L arrête la fonction.

- Éclairage

Un appui court sur la touche : permet d'allumer l'éclairage de votre hotte ou de l'éteindre.

- Saturation fille cassette

Un "F" clignote dans l'afficheur durant 2 min après l'arrêt de la hotte pour signaler que les filtres cassettes doivent être nettoyés (voir chapitre "Nettoyage filtre cassette").

Faire un appui long (>2s) sur la touche ① pour déverrouiller la fonction "saturation".

Un "F" et un "c" clignotent alternativement dans l'afficheur durant 2 min après l'arrêt de la hotte pour signaler que les filtres charbon doivent être changés (voir chapitre "changement filtre charbon").

Faire un appui long (>2s) sur la touche pour déverrouiller la fonction "saturation".

- Auto-stop ventilateur

Si vous oubliez d'éteindre votre hotte, celle-ci s'arrête au terme de 9 heures de fonctionnement.

- Auto-stop éclairage

Si vous oubliez d'éteindre la lumière de votre hotte, celle-ci s'éteindra au terme de 9 heures de fonctionnement.

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.

Conseil économique d'énergie

Ajustez votre vitesse au mode de cuisson et au nombre de casseroles. Privilégiez les foyers arrière de votre appareil de cuisson.

Nettoyage de la surface externe

Pour nettoyer la surface extérieure de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à recycler, ni d'éponge grattoir.

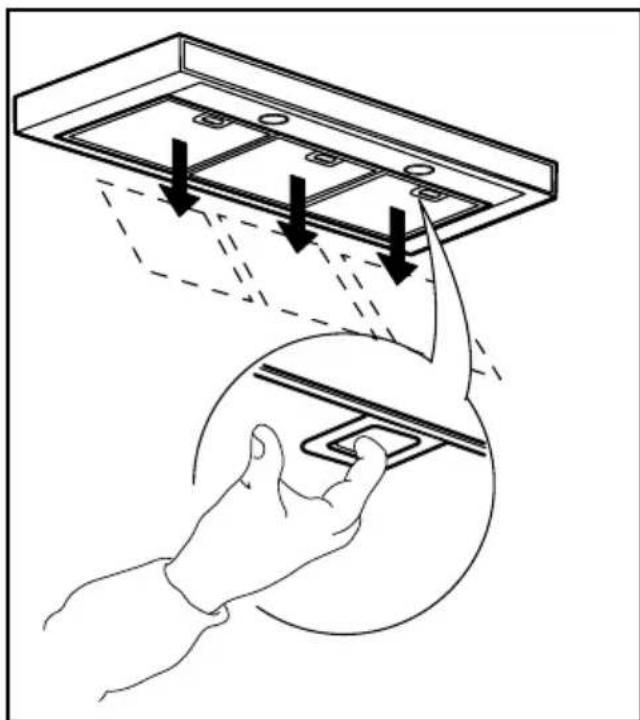

Nettoyage des filtres cassettes

Les filtres cassettes ont une durée illimitée. Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

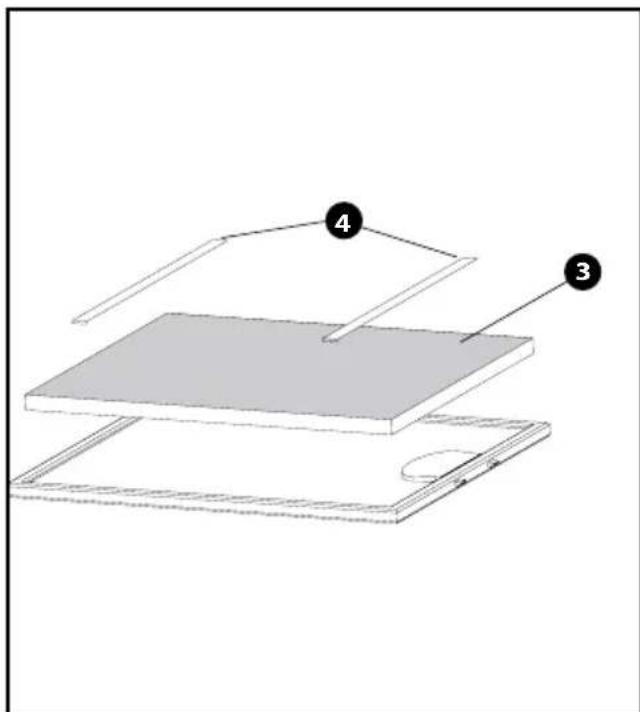

- Changement du filtre charbon

Ce filtre retient les odeurs, il doit être remplacé toutes les 120 heures d'utilisation environ.

Commandez ces filtres chez votre revendeur.

• Retirez les filtres cassettes.
• Enlevez les 2 fixations métalliques (4)
• Retirez les filtres charbons (3)
• Remettez des filtres neufs sur les filtres cassettes
• Repositionnez les 2 fixations (4)
• Remettez le filtre cassette en place
• Faites cette opération sur tous les filtres cassettes.

Changement des lampes

• Modèles avec lampes LED :

Contactez le SAV.

La hotte ne fonctionne pas.

Vérifiez que :

• il n'y a pas de coupure de courant.
• une vitesse a effectivement été sélectionnée.

La hotte a un rendement insuffisant.

Vérifiez que :

• la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
• la cuisine est suffisamment aérée pour permettre une prise d'air.
• le filtre à charbon n'est pas saturé (hotte en version recyclage).

La hotte s'est arrêtée au cours du fonctionnement.

Vérifiez que :

• il n'y a pas de coupure de courant.
• Le dispositif à coupure omnipolaire ne s'est pas enclenché.

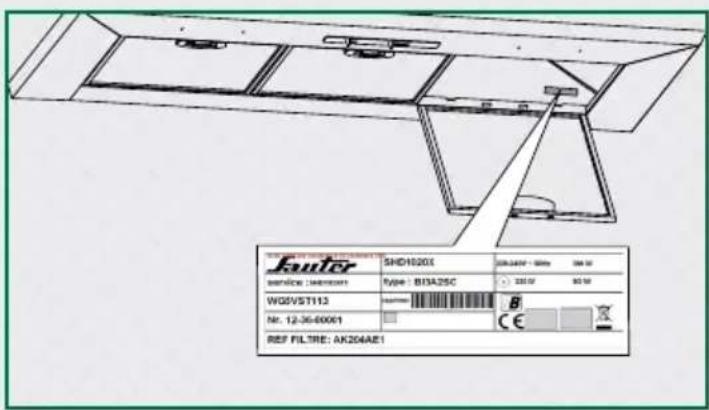

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique collée sous l'appareil.

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 > Service gratuite + prix appel

Relations consommateurs france

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consultez notre site: www.sauter-electromenager.com ou nous écrire à l'adresse postale suivante :

Service Consommateurs SAUTER

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0892028805

Service 0,50 € / min + prix appel

Pièces d'origine

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
