| Type de produit | Hotte de cuisine |
| Marque | Zephyr |
| Modèle | DME-E48AMBX |
| Largeur | 48 pouces |
| Alimentation électrique | 120 V, 60 Hz, 15/20 A |
| Débit d'air maximal | Jusqu'à 600 CFM (selon moteur) |
| Type de commande | Contrôle tactile |
| Éclairage | LED 1.3 W (3 niveaux : haut, moyen, bas) |
| Nombre de vitesses | 3 (basse, moyenne, haute) |
| Fonctions spéciales | Temporisation (10 min), rappel de nettoyage des filtres (60 h), rappel de remplacement filtre à charbon (200 h), fonction Air pur |
| Type de filtre | Filtres à chicane hybrides (lavables au lave-vaisselle) |
| Option de recirculation | Possible avec kit filtre à charbon (Z0F-C010) |
| Matériau | Acier inoxydable, finition noir mat (AmbX) |
| Hauteur d'installation minimale | 24 pouces (61 cm) au-dessus de la plaque de cuisson |
| Type de conduit | Conduit métallique rigide simple paroi (6", 7", 8", 10" circulaire ou 3-1/4x10" rectangulaire) |
| Longueur maximale du conduit | Équivalent de 150 pieds (après calcul des pertes) |
| Moteur intérieur compatible | CBI-290A (290 CFM) ou CBI-600A (600 CFM) |
| Moteur extérieur/in-line compatible | CBE-1000 (1000 CFM) ou PBN-1000A (1000 CFM) |
| Télécommande | Optionnelle (portée 10-15', piles CR2450) |
| Garantie | 2 ans pièces, 1 an main-d'œuvre |
FOIRE AUX QUESTIONS - DME-E48AMBX Zephyr
Questions des utilisateurs sur DME-E48AMBX Zephyr
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DME-E48AMBX - Zephyr et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DME-E48AMBX de la marque Zephyr.
MODE D'EMPLOI DME-E48AMBX Zephyr
HOTTE PER CUISINE - Notice d'utilisation
ENGLISH....3
FRANÇAIS......27
Sommaire
INSTRUCTIONS DE SECURITE....pag. 30
LISTE DES MATERIAUX....pag. 35
FEUILLE POUR CALCULER LES CONDUITS....pag. 36
SPECIFICATIONS TECHNIQUES....pag. 37
INSTALLATION
- MOTEUR INTERIEUR....pag. 38
- PREPARATION MOTEUR EXTERIEUR ET IN-LINE....pag. 41
- OPTIONS D'ASPIRATION....pag. 44
- FIXATION DE LA HOTTE....pag. 45
- RACCORDEMENT AU RESEAU ELECTRIQUE....pag. 46
CONTRÔLE TACTILEE....pag. 47
TÉLÉCOMMANDE EN OPTION....pag. 48
ENTRETIEN....pag. 49
■ IMPORTANT: Conserver les Instructions à usage des Inspecteurs Electriques Locaux.
A L'ATTENTION DE L'INSTALLATEUR: Laisser les Instructions dans l'unité à usage du propriétaire.
■ A L'ATTENTION DU PROPRIETAIRE: Conserver les Instructions pour des consultations ultérieures.
N'utiliser des produits de nettoyage ou des détergents qu'avec la plus grande prudence.
■ Cet appareil est propre à une utilisation domestique et culinaire.
■ AVERTISSEMENT – Afin de réduire les risques d'incendie ou d'électrocution, ne pas utiliser le moteur avec un Dispositif de Contrôle de la Vitesse à Semi-conducteurs quel qu'il soit.
■ ATTENTION – Afin de réduire les risques d'incendie et de permettre une aspiration correcte de l'air, s'assurer que celui-ci est bien transporté à l'extérieur à travers un conduit d'évacuation. – Ne pas évacuer l'air dans des interstices tels qu'entre des cloisons ou des plafonds, dans des greniers, des espaces confinés ou des garages.
■ ATTENTION – N'utiliser que pour une ventilation générique. Cet appareil n'est pas propre à l'aspiration de matières ou de vapeurs dangereuses ou explosives.
■ ATTENTION – Afin d'éviter des bruits et des dommages au niveau du moteur, et/ou un déséquilibre au niveau des hélices, veiller à ce que l'unité d'alimentation n'entre pas en contact avec du spray, de la poussière etc.
■ ATTENTION – Pour obtenir des compléments d'informations, consulter l'étiquette de spécification sur le produit.
■ AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AUX PERSONNES, RESPECTER LES REGLES SUIVANTES:
A. N'utiliser l'unité que pour les opérations prévues par le fabricant. Pour toute question éventuelle, contacter le fabricant.
B. Avant d'effectuer des opérations de maintenance ou de nettoyage sur
l'unité, débrancher le panneau de service et fermer à clef les commandes de déconnection afin d'éviter toute mise sous tension accidentelle.
Au cas où les commandes de déconnection ne pourraient être fermées à clef, fixer sur lepanneau de service un message avertissant du danger, par exemple une plaque.
■ AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE PAR INFLAMMATION DES GRAISSES PRESENTES SUR LA GAZINIERE:
A. Ne jamais laisser de casseroles sur feu vif sans surveillance. D'éventuels débordements dus à une forte ébullition peuvent provoquer de la fumée et des dépôts de graisses susceptibles de prendre feu. Réchauffer l'huile lentement, à petit feu ou moyen.
B. ALLUMER systématiquement la hotte pour cuisiner à des températures élevées ou pour flamber des aliments (ex. : Crêpes Suzette, Cherries Jubilee – cerises flambées au brandy et glace -, Boeuf flambé au poivre).
C. Nettoyer souvent le moteur. Eviter que les graisses ne s'accumulent sur le moteur ou sur le filtre.
D. Utiliser des plats aux dimensions adaptées. Toujours utiliser des ustensiles de cuisine adaptés à la taille de la casserole qui se trouve sur la cuisinière.
E. Veiller à ce que le moteur, les filtres et la surface où viennent s'accumuler les graisses restent propres.
F. N'utiliser une flamme élevée que lorsque cela est nécessaire. Réchauffer l'huile lentement, à faible ou moyenne température.
G. Ne jamais laisser la cuisinière sans surveillance pendant la cuisson.
H. Utiliser systématiquement des ustensiles de cuisine adaptés au type et à la quantité d'aliments que l'on prépare.
■ AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES EN CAS D'INCENDIE PAR INFLAMMATION DES GRAISSES PRESENTES SUR LA CUISINIERE, RESPECTER LES REGLES SUIVANTES a:
A. ETOUFFER LA FLAMME à l'aide d'un couvercle hermétique, une plaque à four ou un plateau en métal et éteindre le brûleur. PROCEDER AVEC LA PLUS GRANDE PRUDENCE AFIN D'EVITER TOUTE BRULURE. Si les flammes ne s'éteignent pas immédiatement, EVACUER LA PIECE ET APPELER LES POMPIERS.
B. NE JAMAIS TOUCHER UN PLAT EN FEU – on risque de se brûler.
C. NE PAS UTILISER D'EAU, ni de chiffons ou de serviettes humides – cela pourrait provoquer une violente explosion de vapeur.
D. Utiliser un extincteur UNIQUEMENT dans les cas suivants:
-
On dispose d'un extincteur de Classe ABC que l'on sait faire fonctionner.
-
L'incendie est peu important et il est confiné à la zone où il a éclaté.
-
On a déjà appelé les pompiers.
-
On peut affronter les flammes tout en ayant une issue de secours derrière soi. aBasé sur les « mesures de sécurité incendie dans la cuisine « publiées par
Instructions De Securite 3/5
l'organisme NFPA.
Une bonne maintenance de la hotte garantit le parfait fonctionnement de l'unité.
■ INSTRUCTIONS D'INSTALLATION
AVERTISSEMENT - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AUX PERSONNES, RESPECTER LES REGLES SUIVANTES:
A. Les opérations d'installation et de branchement électrique doivent être effectuées par du personnel qualifié, conformément aux lois et aux normes en vigueur, y compris celles relatives aux appareils à feu.
B. Il est nécessaire de disposer d'une quantité d'air suffisante pour une bonne combustion et aspiration des gaz à travers le conduit de fumée de l'installation de combustion du carburant, afin d'éviter un appel d'air de l'arrière. Suivre les indications du fabricant de l'installation de chauffage et les normes de sécurité correspondantes telles que celles émises par l'Association Nationale de Protection contre les Incendies (National Fire Protection Association - NFPA), la Société Américaine des Techniciens de Chauffage, Réfrigération et Climatisation de l'Air (American Society for Heating, Refrigeration and Air Conditioning Engineers - ASHRAE), et par les autorités locales préposées.
C. Au cours des opérations de découpage ou de perforation du mur ou du plafond, veiller à ne pas endommager les câbles électriques ou d'autres canalisations cachées.
D. L'appareil doit toujours être relié à un trou d'évacuation vers l'extérieur.
E. L'unité doit être reliée à la terre.
■ AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, N'UTILISER QUE DESCONDUITS METALLIQUES
■ AVERTISSEMENT – LES APPAREILS ELECTROMENAGERS PEUVENT PARFOIS S'AVERER DANGEREUX.
A. Ne pas contrôler les filtres lorsque la hotte est en état de marche.
B. Ne pas toucher les lampes après une utilisation prolongée de l'appareil.
C. Ne jamais faire flamber d'aliments sous la hotte.
D. L'usage de flammes libres est dangereux pour les filtres et peut générer des incendies.
E. Contrôler constamment les fritures pour éviter que des éclaboussures d'huile ne prennent feu.
F. Avant d'effectuer toute opération de maintenance, débrancher la hotte du réseau d'alimentation électrique.
■ Le fabricant ne pourra être retenu responsable d'éventuels dommages causés par le non respect des instructions susmentionnées.
Instructions De Securite 4/5
Exigences électriques
Important:
- Respectez tous les codes et ordonnances en vigueur.
- Il est de la responsabilité du client d'en prendre connaissance ci-dessous:
- Pour contacter un installateur électrique qualifié.
- Pour garantir que l'installation électrique est adéquate et conforme au National Electrical Code, ANSI / NFPA 70 dernière édition * ou aux normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No.0-M91 - dernière édition ** et tous les codes et ordonnances locaux.
- Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine que le chemin de terre est adéquat.
- Ne pas mettre à la terre un tuyau de gaz.
- Vérifiez auprès d'un électricien qualifié si vous n'êtes pas sûr que la hotte est correctement mise à la terre.
- Ne pas avoir de fusible dans le circuit neutre ou de terre.
- Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et est connecté à un circuit de dérivation individuel correctement mis à la terre protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec mise à la terre. Veuillez également vous référer au schéma électrique du produit.
- Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales, achetez et installez le connecteur approprié si nécessaire.
Déclaration d'interface de la Federal Communication Commission
- Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
- Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en
rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par l'une des mesures suivantes:
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la séparation entre l'équipement et le récepteur.
- Connectez l'équipement à une prise sur un circuit différent de celui sur lequel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.
AVERTISSEMENT Prop. 65 Avertissement pour les résidents de Californie: Ce produit peut contenir des produits chimiques reconnus par l'État de Californie comme pouvant provoquer le cancer, des malformations congénitales ou d'autres troubles de la reproduction.
Liste Des Materiaux


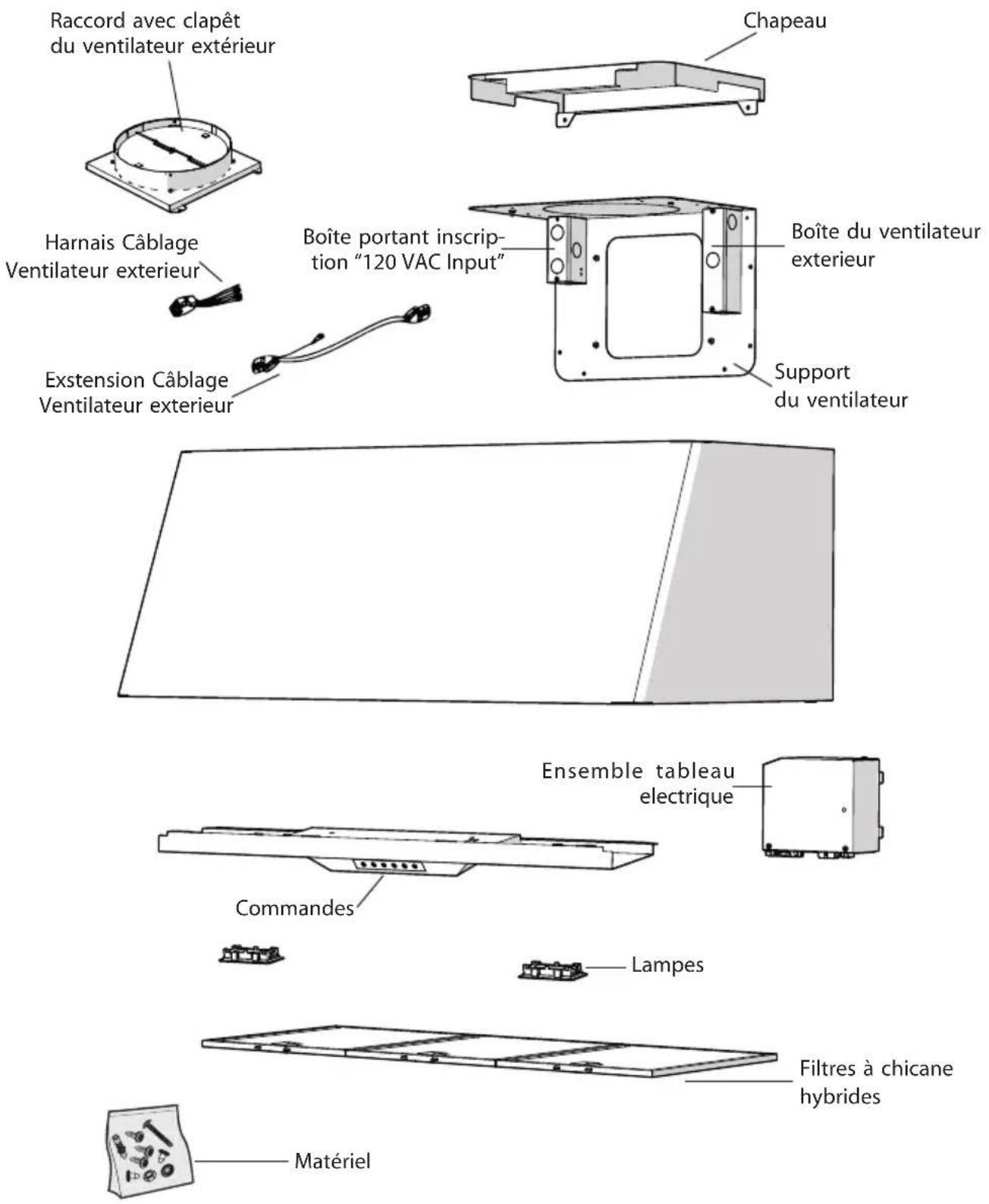

Raccord avec clapêt du ventilateur extérieur Harnais Câblage Ventilateur extérieur Extension Câblage Ventilateur extérieur Boîte portant inscrip- tion "120 VAC Input" Chapeau Boîte du ventilateur extérieur Support du ventilateur Ensemble tableau electrique Commandes Lampes Filtres à chicane hybrides MatérielFeuille Pour Calculer Les Conduits
| Pièces de conduit | Longueur xNombre utilisé = | Total | |
 | 3- 1/4 pox 10 porect., droit | 1 pi x( ) = | pi |
 | 6 po, 7 po,8 po, 10 pocirc., droit | 1 pi x( ) = | pi |
 | 3- 1/4 pox 10 porect.,coude à 90° | 15 pi x( ) = | pi |
 | 3- 1/4 pox 10 porect.,coude à 45° | 9 pi x( ) = | pi |
 | 3- 1/4 pox 10 porect., coudeplat à 90° | 24 pi x( ) = | pi |
 | 7 po to 6 po or8 po to 7 pocirc. reducteurconique | 25 pi x( ) = | pi |
 | 6 po, 7 po,8 po circ.bouchone del'air | 15 pi x( ) = | pi |
 | 6 po, 7 po,8 po, 10 pocirc.,coude à 90° | 15 pi x( ) = | pi |
 | 6 po, 7 po,8 po, 10 pocoude à 45° | 9 pi x( ) = | pi |
| Sous-total - colonne 1= | pi | ||
| Pièces de conduit | Longueur xNombre utilisé = | Total | |
 | 6 po circ. à rect. de 3-1/4 po x 10 po | 5 pi x( ) = | pi |
 | 6 po circ. à rect. de 3-1/4 po x 10 po, coude à 90° | 20 pi x( ) = | pi |
 | 6 po circ. à rect. de 3-1/4 po x 10 po | 1 pi x( ) = | pi |
 | 6 po circ. à rect. de 3-1/4 po x 10 po, coude à 90° | 16 pi x( ) = | pi |
 | 7 po circ. à rect. de 3-1/4 po x 10 po | 8 pi x( ) = | pi |
 | 7 po circ. à rect. de 3-1/4 po x 10 po, coude à 90° | 23 pi x( ) = | pi |
 | 3-1/4 po x 10 po embout mural rect./registre | 30 pi x( ) = | pi |
 | 6 po, 7 po, 8 po, 10 po embout mural circ./registre | 30 pi x( ) = | pi |
 | 6 po, 7 po, 8 po, 10 po chapeau de toiture circ. | 30 pi x( ) = | pi |
| Sous-total - colonne 2 = Sous-total - colonne 1 = Total du conduit = | pi | ||
| pi | |||
| pi | |||
Longueur maximale du conduit d'aération : Pour un mouvement d'air convenable, la longueur totale d'un conduit d'aération ne devrait pas compter plus que l'équivalent de 150 pieds.
Partie avant de la hotte
Partie latérale de la hotte
Partie supérieure de la hotte
Installation - Moteur Interieur
NOTE! Dans cette version (moteur interne avec évacuation), l'appareil est doté d'un orifice d'évacuation de l'air à l'arrière. Il est toutefois possible, en fonction des exigences du client, de prévoir l'évacuation par le dessus. Cette transformation est possible grâce à la procédure décrite dans les paragraphes suivants. Une fois la phase 8 atteinte, il n'est pas nécessaire de pivoter la plaque du moteur.
Pour la préparation du moteur extérieur et in-line, allez à la page 41.
-

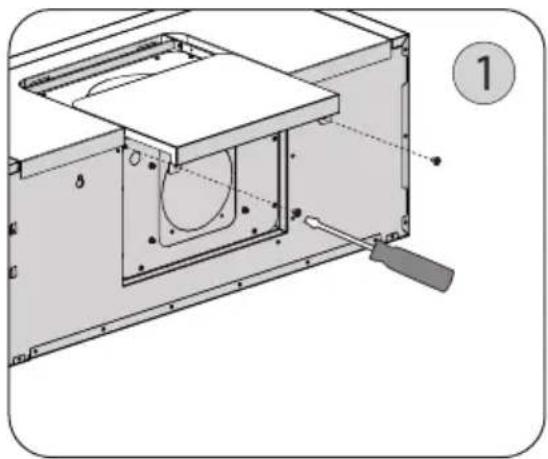

Détacher les (2) vis fixant le chapeau. Fig.1
-
Dévissez les (6) vis fixant la plaque du moteur au corps moteur et enlevez la plaque. Fig. 2
-
Enlevez la plaque métallique circulaire de 6" à l'aide d'un tournevis plat. Fig. 3
-
Installez le moteur intérieur dans la plaque du moteur et fixez l'ensemble en utilisant les (4) vis. Fig. 4
- Placez à la plaque du moteur le condenseur relié câble en dotation en utilisant les (2) vis. Fig. 5
- Fixez le câble de la terre vert/jaune connecte au câble avec le condensateur en dotation dans la vis se trouvant sur la plaque du moteur. Fig. 6
- Raccordez le connecteur mâle à 6 voies du moteur au connecteur femelle à 6 voies, relié à l'intérieur du corps moteur. Fig. 7

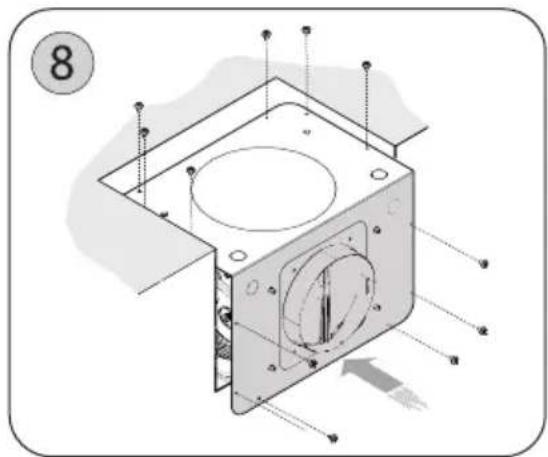

- Installer le moteur et la plaque à l'intérieur du corps moteur en respectant les instructions de la phase 2 dans l'ordre inverse et en fixant les éléments à l'aide des vis fournies. (Tot. 12). Fig. 8
- Reliez le connecteur mâle à 9 voies du moteur au connecteur femelle à 9 voies du condenseur. Fig. 9
AVERTISSEMENT! Placez les câbles électriques à l'intérieur du corps moteur.
- Réintroduire le chapeau.
A ce point, la hotte est prête pour être installée au mur.
Installation – Preparation Moteur Exterieur Et In-Line
NOTE! Dans cette version (moteur externe), l'appareil est doté d'un orifice d'évacuation de l'air à l'arrière. Il est toutefois possible, en fonction des exigences du client, de prévoir l'évacuation par le dessus. Cette transformation est possible grâce à la procédure décrite dans les paragraphes suivants. Une fois la phase 4 atteinte, il est nécessaire de pivoter la plaque du moteur dans le sens inverse.
AVERTISSEMENT: à fin de reduire le risque de incendie et de shock électrique il faut installer la hotte seulement avec le moteur a l'extérieur regleé au maximum 6.2A.
Pour les instructions du moteur intérieur, revenez à la page 38.
-
Détacher les (2) vis fixant le chapeau. Fig.1
-
Dévissez les (6) vis fixant la plaque du moteur au corps moteur et enlevez la plaque. Fig.2
-
Enlevez la plaque métallique circulaire de 8" à l'aide d'un tournevis plat. Fig. 3
-
Installer la plaque en orientant la sortie vers le mur et à l'intérieur du corps moteur en respectant les instructions de la phase 2 dans l'ordre inverse et en fixant les éléments à l'aide des vis fournies. (Tot. 12). Fig.4
-
Installer la bride en la fixant à la plaque du moteur à l'aide des (4). Fig. 5
-
Réintroduire le chapeau.
-
Retirer la partie prédécoupée du passage de câbles à l'aide d'un tournevis plat. Fig. 6
-
Insérer le connecteur femelle dans la boîte des connexions déjà fixée à la hot-te. Fig. 7A
Faire passer les fils du moteur au travers du couvercle de la boîte des connexions et les relier à ceux se trouvant à l'intérieur de la boîte. Fig.7B
Remarque: Réalisez la connexion électrique conformément aux dispositions de la norme nationale (ANSI/NFPA 70-1999).
Remarque1: Le bloque-câble (fourni) pourrait être requis par les réglementa-
tions locales. Pour de plus amples informations, prière de consulter les réglementations locales.

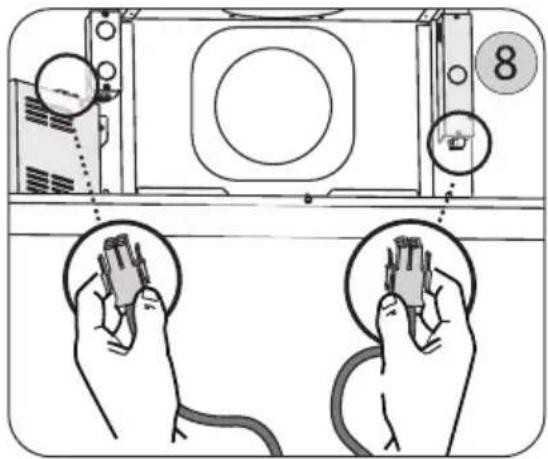

- Raccordes les deux connecteurs mâles à 6 voies aux deux connecteurs femelles à 6 voies se trouvant à l'intérieur du corps moteur. Fig 8
Remarque2: Consultez les réglementations locales pour déterminer le diamètre minimum prescrit du câble.
Suivez les instructions pour l'installation se trouvant dans le manuel annexé au moteur extérieur et au moteur In-Line.
Installation – Options D'aspiration
■ AVERTISSEMENT : DANGER D'INCENDIE
N'installez JAMAIS le conduit d'évacuation de l'air dans les interstices des murs, vides sanitaires, attiques ou garages.
L'air doit toujours être évacué à l'extérieur sauf si on opte pour l'option de la recirculation. .
Utilisez exclusivement des conduits en métal rigide à simple paroi.
Procédez à toutes les connexions en vous servant des vis auto-taraudeuses et appliquez du ruban adhésif américain certifié sur toutes les jonctions.
Voici quelques possibilités d'installation des conduits
INSTALLATION
L'appareil doit être installé à une hauteur minimum de 24 pouces (61 cm) de plaque. Si l'on utilise un conduit composé de deux éléments, la partie supérieure doit alors être reliée à l'extérieur de la partie inférieure.
Ne pas relier le conduit d'aspiration d'air de la hotte à celui utilisé pour aspirer l'air chaud ou les fumées provenant de d'autres appareils électroménagers non électriques. Avant de procéder aux opérations d'assemblage, retirer le(s) filtre(s) anti-graisses. L'unité sera ainsi plus facile à manoeuvrer.
■FIXATION AU MUR
-

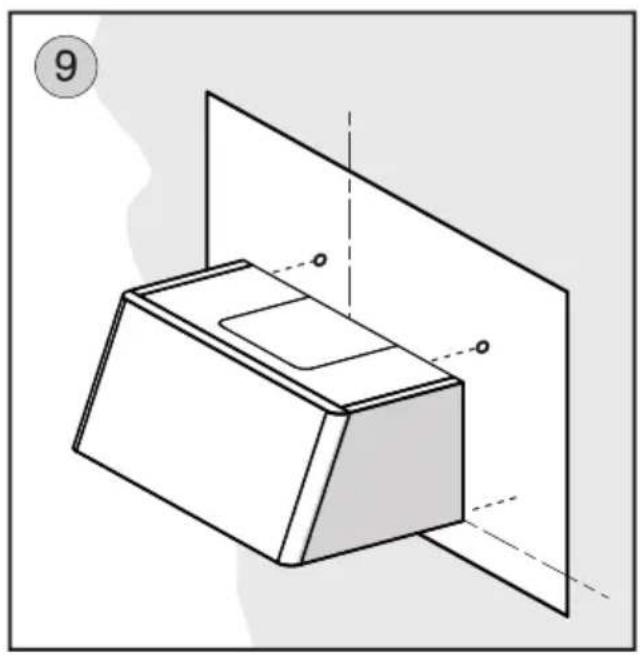

Positionnez le gabarit de fixation fourni avec la hotte sur la paroi pour déterminer l'emplacement des vis pour le montage de la hotte. Assurez-vous que la ligne au fond du gabarit est alignée avec la partie inférieure de la hotte à l'endroit où celle-ci devra être positionnée. Fig. 9
-
Soulevez la hotte sur les vis et réglez-la pour vous assurer que la hotte est bien alignée horizontalement.
- Quand la hotte aura été réglée, serrez les vis pour fixer la hotte.
Remarque: Durant l'installation, veuillez fixer les vis sur les montants en bois. Si vous utilisez une agrafeuse, consultez la réglementation locale pour déterminer le type et la conformité des crampons à utiliser.


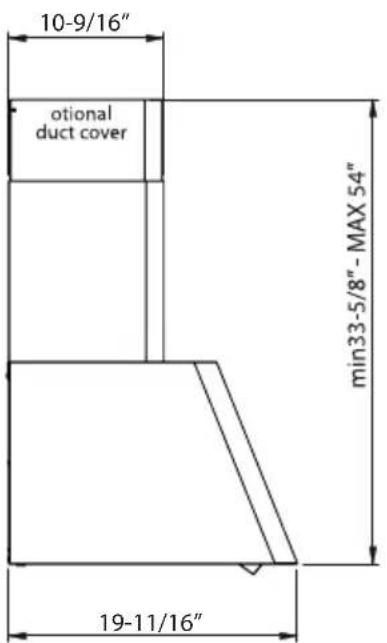

Min 24" - Max 36" 36"
Remarque1: Pour les différentes installations utiliser les vis et les supports correspondants adaptés au type de mur sur lequel on entend fixer l'appareil (mesure minimum de la vis 1/4" avec un diamètre X 2-3/4" de longueur).
Installation – Raccordement Au Reseau Electrique
GENERALITES
- Lire attentivement les informations suivantes, relatives à la sécurité dans les opérations d'installation et de manutention. Conserver ce fascicule d'informations pour des consultations ultérieures.
■ BRANCHEMENT ÉLECTRIQUE
Pour brancher l'appareil au réseau d'alimentation électrique, suivre les indications reportées sur la figure:
- Enlevez le couvercle d'alimentation en dévissant les (2) vis. Fig. 1
- Reliez les fils du hotte à ceux de l'alimentation électrique en procédant aux raccordements suivants. Fig.2 :
NOIR = L ligne
BLANC = N neutre
VERT / JAUNE = G terre
- Un interrupteur bipolaire approprié doit être installé afin de permettre à la hotte de se débrancher du réseau électrique.
- Raccordez le conduit électrique au boîtier de connexion en n'utilisant que des composants homologués.
- Réalisez la connexion électrique conformément aux dispositions de la norme nationale (ANSI/NFPA 70-1999).
- Insérez les câbles à l'intérieur de la boîte et ensuite fermez-la en fixant le couvercle avec les vis précédemment enlevées.
A - Bouton d'éclairage: Les lumières sont à trois niveaux (haut, moyen, bas). En mode veille, touchez une fois pour le haut, deux fois pour le moyen, trois fois pour le bas, quatre fois pour revenir en arrière.
B - Bouton de désactivation de la temporisation: Appuyez sur le bouton de désactivation de la temporisation pour activer la fonction de désactivation de la temporisation de dix minutes, quelle que soit la vitesse de fonctionnement du ventilateur. Le bouton B se met à clignoter, indiquant que la fonction de désactivation de la temporisation est activée. Au bout de dix minutes, le ventilateur et les lumières s'éteignent. La fonction de désactivation de la temporisation peut être désactivée en appuyant sur le bouton B, en changeant la vitesse ou en appuyant sur le bouton d'alimentation C.
C - Bouton d'alimentation : Appuyez une fois pour activer tous les boutons en mode veille, ce qui permet de contrôler les autres fonctions des boutons. Tous les boutons s'allument pour indiquer le mode veille. Appuyez à nouveau sur le bouton d'alimentation pour éteindre la hotte (ventilateur et lumières). Le mode veille reste actif pendant 30 secondes.
D - Bouton de basse vitesse: En mode veille : Appuyez une fois pour une vitesse lente.
E - Bouton de vitesse moyenne: En mode veille : Appuyez une fois pour obtenir une vitesse moyenne.
F - Bouton de haute vitesse: En mode veille : Appuyez une fois sur le bouton de haute vitesse.
RAPPEL DE NETTOYAGE DES FILTRES A MAILLES (toujours activé): après 60 heures d'utilisation du ventilateur, le bouton A clignote lorsque la hotte est en marche, indiquant qu'il est temps de nettoyer les filtres à mailles. Pour réinitialiser la fonction : avec la hotte en marche, appuyez sur le bouton B pendant 4 à 5 secondes, le bouton A cesse de clignoter et le minuteur de 60 heures est réinitialisé.
RAPPEL DE REMPLACEMENT DU FILTRE A CHARBON (désactivé par défaut, doit être activé par l'utilisateur s'il s'agit d'une hotte à recirculation): Pour activer la fonction de remplacement du filtre à charbon, maintenez les boutons D et F enfoncés simultanément pendant quatre secondes. Le bouton A clignote rapidement 3 fois pour indiquer que la fonction de remplacement du filtre à charbon est activée. Après 200 heures d'utilisation du ventilateur, le bouton B clignote lorsque la hotte est en marche, indiquant qu'il est temps de remplacer les filtres à charbon.
Pour réinitialiser la fonction de rappel de remplacement du filtre à charbon : Maintenez le bouton B enfoncé pendant 4 à 5 secondes jusqu'à ce qu'il cesse de clignoter, et le minuteur de 200 heures se réinitialisera.
Commandez le kit de remplacement du filtre à charbon numéro Z0F-C010 auprès de votre revendeur local, www.zephyronline.com, ou du service clientèle de Zephyr.
Pour désactiver la fonction de remplacement du filtre à charbon, répétez la procédure d'activation, le bouton A s'allumera pendant 3 secondes puis s'éteindra, indiquant que la fonction de remplacement du filtre à charbon est désactivée.
FONCTION AIR PUR (désactivée par défaut, doit être activée par l'utilisateur). Pour activer la fonction Air pur, lorsque la hotte est éteinte, appuyez sur le bouton E et maintenez-le enfoncé pendant 4 à 5 secondes. Le bouton E se met à clignoter, le ventilateur tourne à basse vitesse pendant 10 minutes. Au bout de 10 minutes, le ventilateur s'éteint et le minuteur de 4 heures se met en marche. Le voyant du bouton E continue de clignoter lorsque la fonction Air pur est activée, même si le ventilateur n'est pas en marche. Lorsque la fonction Air pur est activée, toutes les 4 heures d'utilisation sans ventilateur, le ventilateur se met automatiquement en marche à basse vitesse pendant 10 minutes. Au bout de 10 minutes, le ventilateur s'éteint et le minuteur de 4 heures se réinitialise.
Télécommande en option
SYNCHRONISATION:
Pour synchroniser la télécommande avec la hotte de la cuisine, pour la première fois, rocéder en suivant les indications suivantes:
- En tenant arrêtée la hotte de la cuisine, appuyer et maintenir appuyée la touche "Power" sur la hotte pendant 4 secondes (Fig.1) jusqu'à ce que l'indicateur "III" sur la hotte s'allume.
- Appuyez sur n'importe quel bouton de la télécommande dans les 4 secondes pour confirmer le lien (Fig.2). En cas de succès, l'indicateur "Delay Off" clignotera 3 fois. La hotte est maintenant synchronized avec la télécommande. Si vous deviez rencontrer un problème répéter la procédure.
Avertissement FCC: Pour assurer une conformité continue, des changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser cet équipement. (Exemple - Utiliser seulement des câbles d'interface blindés lors de la connexion à l'ordinateur ou un périphérique. Cet appareil est conforme à la partie 15 des règles de la FCC. L'opération est soumise aux deux conditions suivantes. (1) Ce dispositif ne peut causer des interférences nuisibles, et (2) Ce dispositif doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.
INFORMATIONS DE CARACTERE GENERAL:
- Retirer la pellicule protectrice de la surface à distance avant de l'utiliser.
- La télécommande est caractérisée par une portée d'environ 10-15' (3-4,5 m)
- La télécommande est dotée d'une base magnétique et peut être apposée sur des surfaces métalliques pour un rangement pratique.
- La partie supérieure de la télécommande est réalisée en matière plastique anti-rayures. Apporter le plus grand soin en manipulant et en nettoyant la télécommande; nous conseillons d'utiliser un linge en microfibres pour son nettoyage.
- La télécommande passe en mode veille après 20 secondes d'inactivité pour économiser la batterie. Appuyez sur un bouton pendant une seconde pour réveiller la télécommande.
Les piles ont un cycle de vie d'environ 8 mois, selon l'usage qu'on en fait.
- Enlever le couvercle en caoutchouc de la partie inférieure de la télécommande (Fig.3).
- Utiliser un objet tel qu'un tournevis ou un stylo, placer délicatement dans l'ouverture de centre dans le bas de la télécommande et pousser vers l'intérieur pour déloger l'écran tactile haut du corps à distance (Fig. 4).
- Exercer une pression sur le ressort métallique situé dans le compartiment des piles pour les extraire. Remplacer les deux piles avec le type 3V CR2450 (Fig.5). Remonter en répétant en sens inverse la même procédure.
- Il est conseillé d'allumer l'appareil avant de commencer à cuisiner et de le laisser fonctionner pendant 5 minutes après la fin de la cuisson afin d'éliminer complètement les vapeurs et les odeurs de cuisine. Le bon fonctionnement de la hotte est déterminé par la régularité des opérations de maintenance.
- Les filtres anti-graisses capturent les particules de graisses en suspension dans l'air. Ils se bouchent donc proportionnellement à l'utilisation que l'on fait de l'appareil. Afin de prévenir tout risque d'incendie, il est conseillé de nettoyer le filtre au maximum tous les deux mois, en respectant les instructions suivantes :
- Retirer les filtres de la hotte et les mettre à tremper dans une solution composée d'eau et de détergent liquide.
- Rincer soigneusement à l'eau tiède et laisser sécher.
- Les filtres peuvent être également lavés au lave-vaisselle.
Les panneaux en aluminium peuvent changer de couleur après un certain nombre de lavages. Cela ne peut cependant représenter un motif de réclamation de la part du client ou de demande de remplacement des panneaux.
- Nettoyer le ventilateur et les autres surfaces de la hotte avec un chiffon imbibé d'alcool dénaturé ou de détergent liquide non abrasif.
Schéma de câblage
SCHÉMA DU CIRCUIT DE MOTEUR INTERIEUR
Liste De Pièces Détachées Et Accessoires
| DESCRIPTION HOTTE PARTIE# | ||
| PIÉCES DÉTACHÉES | ||
| Lampe LED 1.3W (chacun) | DME | Z0B0051 |
| ACCESSOIRES EN OPTION | ||
| Kit Filtrant | DME | ZRC-01ME |
| Filtres à charbon (2x) | DME | Z0F-C010 |
| Extension cheminée, Acier inoxydable | DME-M90ASSX Z1C-00MESS | |
| Extension cheminée, Noir mat DME-M | 90AMBX Z1C-00MEMB | |
| Extension cheminée, Or satiné DME-M | 90ASGX Z1C-00MESG | |
| Porte-louche, Mesa, SS | DME | MERAIL-00SS |
| Porte-louche, Mesa, Gold | DME | MERAIL-00SG |
| Télécommande | DME | 14000010 |
| Moteur Interieur, 290 CFM | DME | CBI-290A |
| Moteur Interieur, 600 CFM | DME | CBI-600A |
| Moteur Exterieur, 1000 CFM | DME | CBE-1000 |
| Moteur In-Line, 1000 CFM | DME | PBN-1000A |
Pour commander les pièces détachées, merci de visiter le sitehttp://store.zephyronline.com ou de appeler au numero suivant: 1.888.880.8368
| UL Références | |
| Lampe LED 1.3W (chacun) SPK8148 | |
| Kit Filtrant KIT0I0518 | |
| Filtres à charbon ACK00061 | |
| Extension cheminée Inox KIT0I0519 | |
| Extension cheminée MNoir | KIT0I0520 |
| Extension cheminée Or | KIT0I0521 |
| Porte-louche Inox | KIT0I0516 |
| Porte-louche Or | KIT0I0516 |
POUR OBTENIR UN SERVICE SOUS GARANTIE OU POUR TOUTE QUESTIONS LIÉES AU SERVICE Les clients des États-Unis doivent appeler le: 1-888-880-8368 ou nous contacter à: zephyronline.com/contact Clients du Canada, veuillez appeler: 1-800-361-0799 ou par courriel: service@distinctive-online.com
Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d'oeuvre selon les conditions suivantes :
Garantie de deux ans sur les pièces: Garantie de deux ans à partir de la date d'achat originale du Produit. Nous fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui comportaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des pièces avant de prendre la décision de remplacer le Produit.
Garantie limitée d'un an sur la main-d'œuvre: Garantie d'un an à partir de la date d'achat originale du Produit. Nous couvrirons sans frais les frais de main-d'oeuvre afférents à la réparation du Produit ou des pièces de remplacement qui comportaient des défauts de fabrication. Un an après la date d'achat originale, vous serez responsable de tous les frais de main-d'oeuvre associés à la présente garantie.
Exclusions de la garantie: Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s'y limiter, les frais liés : (a) à l'entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été endommagé durant le transport ou étant le résultat d'un mauvais usage, d'une négligence, d'un accident, d'une installation incorrecte ou ne respectant pas les notices d'installation recommandées, d'un entretien ou d'une réparation inapproprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l'utilisation pour laquelle les Produits sont conçus; (d) à l'usure naturelle du fini, à l'usure due à un entretien inadéquat, à l'utilisation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e) aux éclats, entailles ou fissures résultant d'un abus ou d'une mauvaise utilisation du Produit; (f) aux déplacement d'un technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont un impact maintenabilité du Produit. Si vous vous trouvez à l'extérieur du territoire que nous desservons, des frais supplémentaires pourraient s'appliquer pour la livraison des produits à nos points de service désignés pour une réparation sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que le Produit soit réparé, enlevé ou réinstallé. Un an après la date d'achat originale du Produit, vous êtes également responsable de tous les frais de main-d'oeuvre associés à la présente garantie.
Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT UN LIEN AVEC L'UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou provinces n'autorisent pas les restrictions sur la durée d'une garantie implicite ou l'exclusion ou la restriction des dommages indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas s'appliquer à votre cas. Dans la mesure où une loi applicable interdit l'exclusion de garanties implicites, la durée de toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L'unique objectif de toute description orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse. Avant d'utiliser ou de permettre l'utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisations prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons le droit d'utiliser des pièces reconstruites ou remises à neuf pour remplacer l'une des fonctionnalités dans le cadre de la présente garantie ou de l'une des parties de la présente garantie. L'acheteur original ne peut transférer la présente garantie et celle-ci n'est valide qu'aux États-Unis et au Canada.
Pour obtenir du service sous la garantie: Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir en utilisant l'adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut; (b) donner le numéro du modèle, le numéro d'identification de la pièce ainsi que le numéro de série; et (c) décrire la nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez présenter votre preuve d'achat et la preuve de la date d'achat originale. Si nous déterminons que les exclusions de la garantie énumérées ci-dessus s'appliquent ou si vous vous trouvez dans l'incapacité de nous fournir la documentation nécessaire pour obtenir du service, vous serez responsable de tous les frais d'expédition, de déplacement, de main-d'oeuvre ou de tout autre coût afférent au service.
Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
