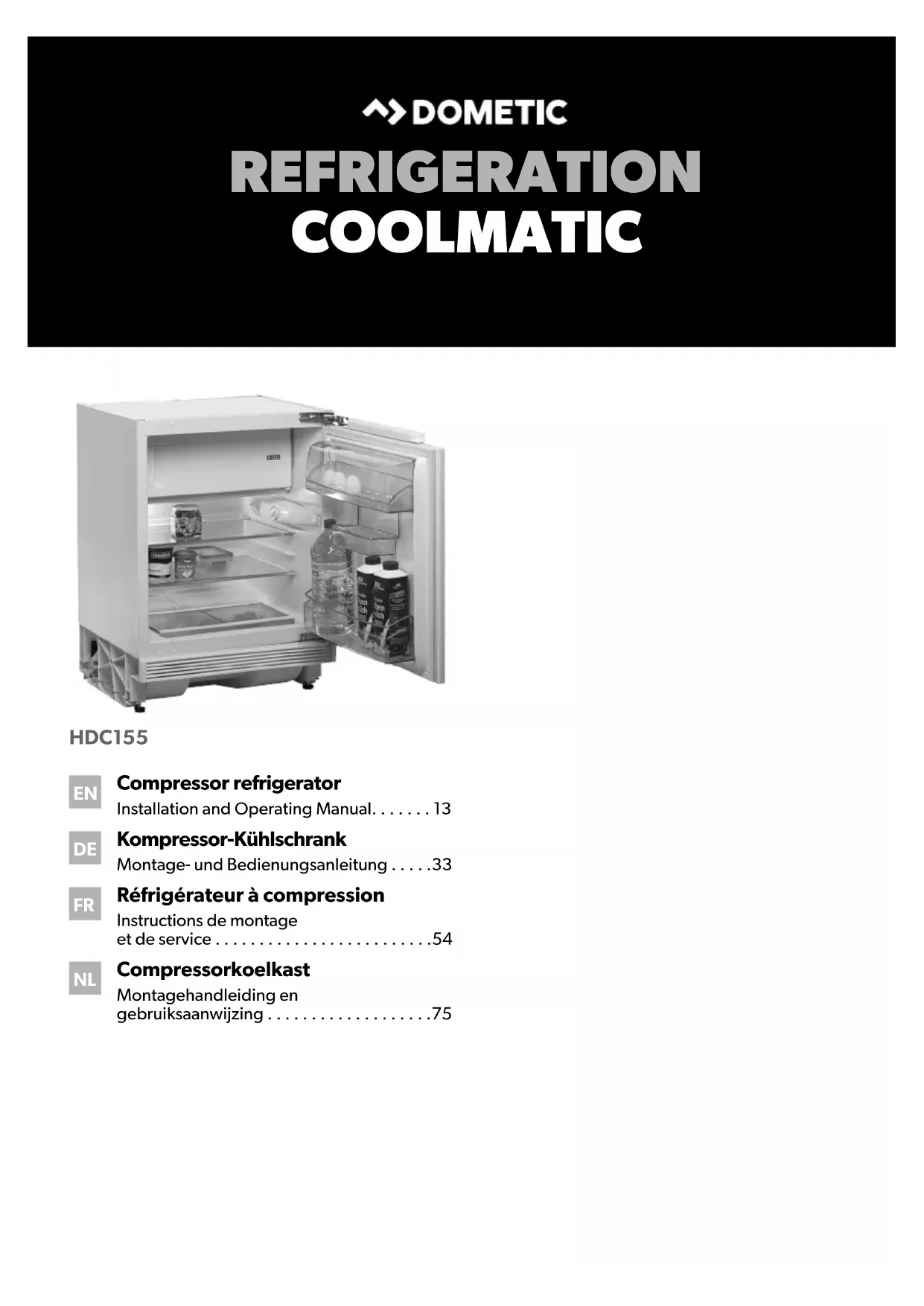

CoolMatic HDC 155FF - Réfrigérateur DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur à compression
Capacité	155 litres
Dimensions (HxLxP)	850 x 520 x 550 mm
Poids	30 kg
Classe énergétique	A+
Température de fonctionnement	-15 à +10 °C
Alimentation	12/24 V DC
Consommation d'énergie	Environ 45 Wh/jour
Système de refroidissement	Compresseur
Fonctionnalités supplémentaires	Congélateur intégré
Installation	Facile à installer dans les véhicules de loisirs
Entretien	Nettoyage régulier des surfaces intérieures et extérieures
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Accessoires inclus	Câbles d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - CoolMatic HDC 155FF DOMETIC

Le réfrigérateur Dometic CoolMatic HDC 155FF ne fonctionne pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Comment régler la température du Dometic CoolMatic HDC 155FF ?

Utilisez le panneau de contrôle situé à l'avant de l'appareil pour régler la température. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Pourquoi mon réfrigérateur fait-il du bruit ?

Un léger bruit est normal lors du fonctionnement du réfrigérateur, dû à la circulation du réfrigérant. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets à l'intérieur qui pourraient vibrer.

Comment dégivrer le Dometic CoolMatic HDC 155FF ?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Ne jamais utiliser d'objets tranchants pour enlever la glace. Une fois le dégivrage terminé, nettoyez l'intérieur avec un chiffon propre.

Quels types de nourriture puis-je conserver dans le Dometic CoolMatic HDC 155FF ?

Vous pouvez conserver la plupart des aliments frais et des boissons. Évitez de stocker des aliments très sensibles à la température ou ceux qui nécessitent un environnement spécifique.

Le réfrigérateur consomme-t-il beaucoup d'énergie ?

Le Dometic CoolMatic HDC 155FF est conçu pour être économe en énergie. Son efficacité énergétique dépendra également de son utilisation et des conditions environnementales.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un mélange d'eau chaude et de savon doux pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Que faire si le compartiment congélateur ne gèle pas correctement ?

Vérifiez que la porte est bien fermée et qu'il n'y a pas d'obstruction. Assurez-vous également que la température est réglée correctement. Si le problème persiste, contactez le service après-vente.

Quelle est la capacité du Dometic CoolMatic HDC 155FF ?

Le Dometic CoolMatic HDC 155FF a une capacité de 155 litres, offrant suffisamment d'espace pour stocker vos aliments et boissons.

MODE D'EMPLOI CoolMatic HDC 155FF DOMETIC

• Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire 1 Explication des symboles p. 55
• 2 Consignes de sécurité p. 55
• 3 Contenu de la livraison p. 58
• 4 Accessoires p. 58
• 5 Usage conforme p. 59
• 6 Description technique p. 59
• 7 Installation et raccordement du réfrigérateur p. 60
• 8 Utilisation du réfrigérateur p. 63
• 9 Entretien et nettoyage p. 68
• 10 Garantie p. 69
• 11 Retraitement p. 70
• 12 Guide de dépannage p. 71
• 13 Caractéristiques techniques HDC155FF-IO-West.book Seite 54 Dienstag, 14. März 2017 7:48 19FR HDC155 Explication des symboles p. 74

2 Consignes de sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des défauts de montage ou de raccordement

• des influences mécaniques et des surtensions ayant endommagé le matériel

• des modifications apportées au produit sans autorisation explicite de la part du fabricant

• une utilisation différente de celle décrite dans la notice DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. ATTENTION ! Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit. REMARQUE Informations complémentaires sur l'utilisation du produit. HDC155FF-IO-West.book Seite 55 Dienstag, 14. März 2017 7:48 19FR Consignes de sécurité HDC155

2.1 Sécurité générale

• Seul un spécialiste doit procéder à l'installation dans des endroits humides.

• Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.

• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.

• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.

• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de com- prendre les dangers qui en résultent.

• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Placez et utilisez l'appareil hors de portée des enfants de moins de 8ans.

• Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.

• Risque d'écrasement! Ne touchez pas la charnière.

• Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez.

• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

• Débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide. HDC155FF-IO-West.book Seite 56 Dienstag, 14. März 2017 7:48 19FR HDC155 Consignes de sécurité

• Débranchez ou éteignez le réfrigérateur lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.

• N'utilisez pas le réfrigérateur pour le stockage de produits corrosifs ou de solvants !

• Veillez à ce que l'ouverture d'évacuation soit toujours propre.

• N'ouvrez jamais le circuit frigorifique.

• Ne transportez jamais l'appareil en position horizontale afin que l'huile ne puisse pas s'écouler du compresseur.

• Lors du transport, veillez à ne pas endommager le circuit frigorifique. Le réfrigérant du circuit frigorifique s'enflamme facilement. En cas d'endommagement du circuit frigorifique : – évitez tout feu ouvert et toute étincelle. – Aérez bien la pièce.

• Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

2.2 Consignes de sécurité concernant le fonctionnement

• Ne touchez jamais les lignes électriques dénudées avec les mains nues.

• Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.

• Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les aliments ne sont pas en contact avec les acides de la batterie.

• N'exploitez aucun appareil électrique dans le réfrigérateur, sauf s'ils sont recommandés par le fabricant pour cet usage.

• Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz etc.). HDC155FF-IO-West.book Seite 57 Dienstag, 14. März 2017 7:48 19FR Contenu de la livraison HDC155

• Risque de surchauffe Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que l'appareil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.

• Assurez-vous que les ouvertures d'aération ne sont pas recouvertes.

• Ne remplissez pas le bac intérieur de substances liquides ou de glace.

• Ne plongez jamais l'appareil dans l'eau.

• Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.

• Veillez à ce que la nourriture ne touche pas les parois du comparti- ment de réfrigération. 3 Contenu de la livraison 4Accessoires Disponibles en accessoires (non compris dans la livraison) : Quantité Désignation 1 Réfrigérateur 1 Set de montage pour modifier le côté d'ouverture de la porte 1 Manuel d'utilisation Désignation N° de produit Adaptateur secteur MPS50 9600000441 Adaptateur secteur MPS80 9600000442 HDC155FF-IO-West.book Seite 58 Dienstag, 14. März 2017 7:48 19FR HDC155 Usage conforme

5Usage conforme Le réfrigérateur HDC 155 (n° d'art. 9105204436) est conçu pour la réfrigération d'aliments et le stockage d'aliments surgelés. L'appareil peut également être utilisé sur des bateaux.

6.1 Description du fonctionnement

Le réfrigérateur permet une exploitation sous tension continue de 12 V ou 24 V et convient au camping comme à la navigation de plaisance. En cas d'utilisation sur les bateaux, le réfrigérateur peut supporter un angle de gîte permanent de 30°. Le réfrigérateur permet de réfrigérer et tenir au frais des denrées alimentaires à 0 °C à +10 °C. Il est possible de stocker des produits congelés à des températures de –18 °C à 0 °C dans le compartiment congélateur. Un régulateur de température permet de sélectionner la température désirée. Les matériaux utilisés lors de la construction du réfrigérateur n'altèrent pas la qualité des aliments. Le circuit frigorifique est sans entretien. ATTENTION ! Risques pour la santé Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais. HDC155FF-IO-West.book Seite 59 Dienstag, 14. März 2017 7:48 19FR Installation et raccordement du réfrigérateur HDC155

6.2 Éléments de commande

7 Installation et raccordement du réfrigérateur Concernant l'installation sur bateaux, veuillez observer les consignes spéciales suivantes :

7.1 Modification du côté d'ouverture de la porte

Vous pouvez modifier le côté d'ouverture de la porte de sorte que la porte s'ouvre vers la gauche plutôt que vers la droite. ➤ Pour ce faire, procédez comme indiqué aux figures (fig. 2, page 3, à fig. 5, page 5). N° dansfig. 1, page 3Description1 Compartiment congélateur2Clayette3 Bac à légumes4 Plaque signalétique (intérieur)5 Range-bouteilles6 Compartiment de la porte7 Compartiment beurre et fromage8 Régulateur de température9 Lumière intérieure DANGER ! Veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur ! AVIS ! La conception de l'appareil correspond à un angle de gîte maximal de 30°. Veillez lors de l'installation du réfrigérateur à ce que sa fixation soit adaptée à ces conditions. Consultez un professionnel en cas de questions relatives à l'installation. HDC155FF-IO-West.book Seite 60 Dienstag, 14. März 2017 7:48 19FR HDC155 Installation et raccordement du réfrigérateur

7.2 Encastrement du réfrigérateur

Veuillez respecter les indications suivantes lors du montage :

• Installez le réfrigérateur de manière à ce que l'air chaud puisse bien s'échapper (soit par le haut, soit par les côtés, fig. 6, page 5). Légende de fig. 6, page 5

• Laissez l'appareil au moins quatre heures à la verticale avant de le raccorder électriquement afin que l'huile du compresseur puisse s'écouler dans l'autre sens.

• Les dimensions d'encastrement se trouvent à la fig. 7, page 6. Procédez de la manière suivante pour encastrer le réfrigérateur : ➤ Pour ce faire, procédez comme indiqué aux figures (fig. 7, page 6, à fig. 8, page 7). ➤ Fixez le panneau décoratif sur la porte du réfrigérateur comme indiqué aux figures (fig. 9, page 7, à fig. c, page 9).

7.3 Raccordement électrique du réfrigérateur

Le réfrigérateur peut être branché sur une tension continue de 12 V ou 24 V. Nº Explication 1 air entrant froid 2 air évacué chaud 3 espace supérieur si la circulation d'air évacué en haut ou sur le côté est insuffisante AVIS !

• Pour éviter des pertes de tension et de puissance frigorifique, le câble de raccordement doit être le plus court possible et ne doit pas être interrompu. Évitez donc de placer des interrupteurs, des connecteurs ou des répartiteurs supplémentaires.

• Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des appareils. HDC155FF-IO-West.book Seite 61 Dienstag, 14. März 2017 7:48 19FR Installation et raccordement du réfrigérateur HDC155

Pour des raisons de sécurité, le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits. Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant). ➤ Déterminez la section nécessaire du câble en fonction de sa longueur, selon la fig. d, page 10. Légende de fig. d, page 10

➤ Avant de mettre l'appareil en service, vérifiez que la tension de service et celle de la batterie sont identiques (voir la plaque signalétique). ➤ Raccordez votre réfrigérateur – aussi directement que possible aux pôles de la batterie ou – à une prise femelle protégée par un fusible d'au moins 15 A (pour une tension de 12 V) ou 7,5A (pour une tension de 24 V). 12 V 24 V Tension d'arrêt 10,4 V 22,8 V Tension de remise en marche 11,7 V 24,2 V Axe des coordonnées Signification Unité l Longueur du câble m ∅ Section du câble mm² AVIS ! Respectez la polarité. HDC155FF-IO-West.book Seite 62 Dienstag, 14. März 2017 7:48 19FR HDC155 Utilisation du réfrigérateur

8 Utilisation du réfrigérateur

8.1 Comment économiser de l'énergie ?

• Choisissez un emplacement bien aéré et à l'abri du soleil.

• Laissez refroidir les aliments chauds avant de les déposer dans l'appareil.

• N'ouvrez pas le réfrigérateur plus souvent que nécessaire.

• Ne laissez pas les portes ouvertes plus longtemps que nécessaire.

• Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.

• Évitez une température intérieure inutilement basse.

• Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

8.2 Utilisation du réfrigérateur

Le réfrigérateur permet la conservation des aliments frais. De plus, vous pouvez conserver des aliments congelés dans le compartiment congélateur.

REMARQUE Avant de mettre en service votre nouveau réfrigérateur, vous devez, pour des raisons d’hygiène, le nettoyer à l’intérieur et à l’extérieur à l’aide d’un tissu humide (voir aussi chapitre « Entretien et nettoyage », page 68). ATTENTION ! Risques pour la santé

• Ne replacez jamais des produits en cours de décongélation ou décongelés dans le compartiment congélateur, consommez-les au plus vite.

• Veillez à ne déposer dans le réfrigérateur que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée. AVIS !

• Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses. En gelant, le volume des boissons et aliments liquides augmente. Les récipients en verre risquent alors de se casser. HDC155FF-IO-West.book Seite 63 Dienstag, 14. März 2017 7:48 19FR Utilisation du réfrigérateur HDC155

➤ Allumez le réfrigérateur en tournant le régulateur de température (fig. 1 8, page 3) pour l'éloigner de la position « 0 ». ✓ Après la mise en marche, le réfrigérateur a besoin d'environ 180 s avant que le compresseur ne se mette en marche. Réglage de la température Vous pouvez régler la température progressivement à l'aide du régulateur (fig. 1 8, page 3). Le thermostat intégré régule la température comme suit :

• 1 = puissance frigorifique minimale

• 6 = puissance frigorifique maximale En général, une position intermédiaire est la plus adaptée.

Conservation des aliments Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage.

➤ Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments. ➤ Observez les consignes suivantes en ce qui concerne la conservation : – Ne recongelez jamais un produit décongelé, consommez-le au plus vite. – Conservez les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcool dans des conteneurs hermétiques. – Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un récipient à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent mieux. REMARQUE La puissance frigorifique peut être influencée par

• la température ambiante

• la quantité des aliments à conserver,

• la fréquence de l'ouverture de la porte. AVIS ! Ne conservez pas d'aliments chauds dans le réfrigérateur. Ne placez pas de récipients en verre remplis de liquides dans le compartiment congélateur. HDC155FF-IO-West.book Seite 64 Dienstag, 14. März 2017 7:48 19FR HDC155 Utilisation du réfrigérateur

8.3 Organisation de l'espace intérieur

Vous pouvez faire varier l'organisation de l'espace intérieur du réfrigérateur en plaçant les clayettes et les compartiments de la porte selon vos besoins. Répartition des clayettes (fig. e, page 10) ➤ Soulevez la clayette à l'arrière et tirez-la vers l'avant jusqu'à ce que la partie avant sorte des glissières. ➤ Soulevez la clayette et tirez-la en l'inclinant légèrement pour la sortir complètement. ➤ Choisissez la position souhaitée et introduisez la clayette en procédant dans l'ordre inverse. Répartition des compartiments de porte (fig. f, page 10) ➤ Faites glisser le compartiment de la porte dans la position souhaitée.

8.4 Remplacement de l'éclairage intérieur

Si l'éclairage intérieur du réfrigérateur est défectueux, vous pouvez changer l'ampoule (ampoule LED, E14, 12/24 V, 1,2 W). Procédez comme suit (fig. g, page 10) : ➤ Coupez l'alimentation en tension. ➤ Dévissez la vis du cache de la lampe. ➤ Retirez le cache. ➤ Retirez l'ampoule du culot. ➤ Vissez une nouvelle ampoule dans le culot. ➤ Mettez le cache de la lampe en place. ➤ Raccordez de nouveau le réfrigérateur au courant. HDC155FF-IO-West.book Seite 65 Dienstag, 14. März 2017 7:48 19FR Utilisation du réfrigérateur HDC155

8.5 Dégivrage du réfrigérateur

L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur du réfrigérateur et diminuer ainsi sa puissance frigorifique. Le dégivrage du compartiment congélateur a lieu automatiquement durant la pause du compresseur. Une légère couche de givre ou quelques gouttes d'eau peuvent se déposer à l'intérieur du réfrigérateur s'il a été utilisé pendant un temps assez long. Ceci est normal, car l'humidité de l'air se condense en gouttes d'eau lorsque la température refroidit dans le réfrigérateur. Le réfrigérateur n'est pas défectueux. L'eau de dégivrage s'écoule par une gouttière dans un conteneur spécial situé à l'arrière de l'appareil, au-dessus du compresseur, où elle se transforme en vapeur. ➤ Si nécessaire, essuyez l'intérieur du réfrigérateur avec un chiffon sec. Si l'épaisseur de la couche de givre est supérieure à 3 mm dans le compartiment congélateur, vous devez dégivrer le compartiment congélateur. REMARQUE Lorsque la température ambiante est très élevée, il peut arriver que le réfrigérateur fonctionne sans interruption, ce qui entraîne une formation excessive de givre sur la paroi arrière du compartiment congélation. Mettez dans ce cas le régulateur (fig. 1 8, page 3) sur un niveau moins élevé (« 1 » ou « 2 »). HDC155FF-IO-West.book Seite 66 Dienstag, 14. März 2017 7:48 19FR HDC155 Utilisation du réfrigérateur

Dégivrage du compartiment congélateur

Procédez de la manière suivante pour dégivrer le compartiment congélateur : ➤ Retirez les aliments. ➤ Placez-les dans un autre réfrigérateur pour qu'ils restent froids. ➤ Coupez l'alimentation en tension. ➤ Laissez la glace dégivrer. ➤ Lorsque la glace est complètement fondue, nettoyez le réfrigérateur (voir le chapitre « Entretien et nettoyage », page 68). ➤ Raccordez de nouveau le réfrigérateur au courant. ➤ Faites fonctionner le réfrigérateur pendant trois heures environ sur le niveau « 6 ». ➤ Mettez les aliments dans le réfrigérateur. ➤ Placez le régulateur de température sur le niveau souhaité.

8.6 Arrêt et mise hors service du réfrigérateur

Lorsque vous voulez mettre le réfrigérateur hors service pendant une période prolongée, procédez de la façon suivante : ➤ Éteignez le réfrigérateur en tournant le régulateur de température (fig. 1 8, page 3) pour le mettre sur la position « 0 ». ➤ Débranchez le câble de raccordement de la batterie ou débranchez la prise de la ligne de courant continu en la retirant du redresseur. ➤ Nettoyez le réfrigérateur (voir le chapitre « Entretien et nettoyage », page 68). ➤ Laissez la porte légèrement ouverte. Vous évitez ainsi la formation d'odeurs. AVIS ! N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre. Ceci peut endommager le réfrigérateur. HDC155FF-IO-West.book Seite 67 Dienstag, 14. März 2017 7:48 19FR Entretien et nettoyage HDC155

9 Entretien et nettoyage

➤ Nettoyez le réfrigérateur régulièrement et dès qu'il est sale, avec un chiffon humide. ➤ Veillez à ce que de l'eau ne goutte pas sur les joints. Cela risque d'endommager les composants électroniques. ➤ Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé. ➤ Vérifiez régulièrement l'écoulement de l'eau de dégivrage. Nettoyez l'écoulement de l'eau de dégivrage si nécessaire. S'il est bouché, l'eau de dégivrage s'accumule en bas du réfrigérateur. L'écoulement de l'eau se trouve sous le bac à légumes. Pour le nettoyage, retirez le bouchon (fig. h 1, page 11). ➤ Nettoyez régulièrement les joints des portes. ➤ Nettoyez la grille du condenseur et le compresseur au dos de l'appareil (fig. j, page 11) avec une brosse. AVERTISSEMENT ! Avant toute opération de nettoyage ou d'entretien du réfrigérateur, veil- lez à débrancher celui-ci du secteur. AVIS !

• N’utilisez ni détergents abrasifs, ni objets durs pour le nettoyage, ceux-ci pouvant endommager le réfrigérateur.

• N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.

• N'utilisez aucun moyen mécanique ou autre pour accélérer la procé- dure de dégivrage. HDC155FF-IO-West.book Seite 68 Dienstag, 14. März 2017 7:48 19FR HDC155 Garantie

9.1 Nettoyage des canaux d'air

Procédez de la manière suivante pour nettoyer les canaux d'air (fig. i, page 11) : ➤ Retirez la grille d'aération (1). ➤ Nettoyez la grille d'aération (1). ➤ Retirez avec précaution la plaque déflectrice d'air (2). ➤ Vérifiez si de l'eau s'est accumulée. Essuyez l'eau accumulée provenant du dégivrage. ➤ Nettoyez la partie inférieure du réfrigérateur avec un aspirateur. ➤ Remontez les pièces en effectuant les opérations dans l'ordre inverse. 10 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,

• le motif de la réclamation ou une description du dysfonctionnement. HDC155FF-IO-West.book Seite 69 Dienstag, 14. März 2017 7:48 19FR Retraitement HDC155

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez- vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. AVERTISSEMENT ! Risque d'enfermement pour les enfants ! Avant de mettre au rebut votre ancien réfrigérateur :

• Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans. AVIS ! Un gaz isolant est utilisé sur l'appareil (voir la plaque signalétique). Renseignez-vous auprès des autorités communales responsables ou auprès de votre entreprise locale de retraitement pour connaître le retraitement correct et assurez-vous que l'appareil et toutes les substances sont retraitées de manière conforme. HDC155FF-IO-West.book Seite 70 Dienstag, 14. März 2017 7:48 19FR HDC155 Guide de dépannage

12 Guide de dépannage Le compresseur ne fonctionne pas Dysfonctionnement Cause possible Solution

BORNES = 0 V Interruption de la ligne de raccordement entre la batterie et l'électronique Établir la connexion Commutateur principal défectueux (s'il fait partie des composants) Changer l'interrupteur principal Le fusible supplémentaire de la ligne est grillé (s'il fait partie des composants) Changer le fusible de la ligne

BORNES ≤ U MARCHE Tension de batterie trop faible Charger la batterie Tentative de démarrage avec U BORNES ≤ U ARRET Les câbles sont débranchés Mauvais contact (corrosion) Établir la connexion Capacité de batterie trop faible Changement des piles Section du câble trop petite Changer le câble (voir tableau à la page 62) Tentative de démarrage avec

BORNES ≥ U MARCHE Température ambiante trop élevée – Ventilation par aspiration et aération insuffisante Déplacer l'appareil Le condenseur est sale Nettoyer le condenseur Ventilateur défectueux (s'il fait partie des composants) Changer le ventilateur Interruption électrique dans le compresseur entre les broches Compresseur défectueux Changer le compresseur

BORNES Tension entre la borne positive et la borne négative de l'électronique

MARCHE Tension de démarrage de l'électronique

ARRET Tension d'arrêt de l'électronique HDC155FF-IO-West.book Seite 71 Dienstag, 14. März 2017 7:48 19FR Guide de dépannage HDC155

Température intérieure trop basse sur le niveau « 1 » du régulateur Diminution de la puissance frigorifique, augmentation de la température intérieure Dysfonctionnement Cause possible Solution Le compresseur fonctionne en permanence Pas de contact établi entre la sonde du thermostat et l'évaporateur Fixer la sonde Court-circuit dans la ligne de thermostat Thermostat défectueux Changer le thermostat Longue durée de fonctionnement du compresseur Grandes quantités de givre dans le compartiment congélateur

Dysfonctionnement Cause possible Solution Longue durée de fonctionnement / fonctionnement continu du compresseur Givrage de l'évaporateur Dégivrer l'évaporateur Température ambiante trop élevée – Ventilation par aspiration et aération insuffisante Déplacer l'appareil Le condenseur est sale Nettoyer le condenseur Ventilateur défectueux (s'il fait partie des composants) Changer le ventilateur Le compresseur fonctionne rarement Batterie à plat Charger la batterie HDC155FF-IO-West.book Seite 72 Dienstag, 14. März 2017 7:48 19FR HDC155 Guide de dépannage

Eau dans ou sous le réfrigérateur Bruits inhabituels Dysfonctionnement Cause possible Solution De l'eau coule à l'intérieur du réfrigérateur Le canal d'écoulement de l'eau est bouché. Nettoyer l'écoulement. Les aliments stockés empêchent que l'eau s'écoule vers le collecteur. S'assurer que les aliments ne touchent pas la paroi arrière. De l'eau coule sur le sol. Il y a trop d'eau dans le déflecteur d'air. Nettoyer le déflecteur d'air. Dysfonctionnement Cause possible Solution Fort ronflement Les mouvements d'un élément du circuit de refroidissement sont bloqués (l'élément est coincé contre la paroi) Redresser l'élément avec précaution Corps étranger coincé entre l'unité de réfrigération et la paroi Retirer le corps étranger Bruit du ventilateur (s'il fait partie des composants)

13 Caractéristiques techniques Le circuit de refroidissement contient du R134a. Contient des gaz à effet de serre fluorés Equipement hermétiquement scellé HDC155 N° d'article : 9105204436 Capacité du compartiment réfrigérateur : 100 l Capacité compartiment congélateur : 17 l Tension de raccordement : 12 Vg ou 24 Vg Puissance moyenne absorbée : 36 W Consommation de courant à 25 °C/32 °C : 2,1 Ah/h / 3,0 Ah/h Plage de température de refroidissement Compartiment réfrigérateur : 0 °C à +10 °C Compartiment congélateur : –18 °C à 0 °C Capacité utile : 117 l Classe climatique : ST (+16 °C à +38 °C) Humidité de l'air : 90 % maximum Angle de gîte permanent : maximal 30° Quantité de fluide frigorigène : 75 g Équivalent CO2 : 0,107 t Potentiel d'effet de serre (GWP) : 1430 Dimensions : voir fig. k, page 12 Dimensions d'encastrement : voir fig. 7, page 6 Poids : env. 32 kg Contrôle/certificat : HDC155FF-IO-West.book Seite 74 Dienstag, 14. März 2017 7:48 19NL HDC155
