Type de produit	Circulateur électronique à vitesse variable
Modèle	EVOSTA2 (sans afficheur) / EVOSTA2d (avec afficheur)
Marque	DAB
Catégorie	Pompe de circulation
Tension d'alimentation	110-127 V (+/- 10 %), 60 Hz
Indice de protection	IPX5
Classe d'isolation	F
Température du liquide	-10 °C à +110 °C (14 °F à 230 °F)
Température ambiante max.	40 °C (104 °F)
Pression de service max.	1,0 MPa (10 bar / 145 psi)
Pression de service min.	0,1 MPa (1 bar / 14,5 psi)
Hauteur d'élévation max.	5,5 m (18 ft)
Débit max.	3,6 m³/h (16 gpm)
Niveau sonore	≤ 43 dB(A)
Poids	Indiqué sur l'emballage
Modes de régulation	Pression proportionnelle, pression constante, courbe constante (9 réglages)
Protection moteur	Intégrée (surcharge, manque de phase, surchauffe, sur/sous-tension)
Fonctions supplémentaires (EVOSTA2d)	Protection marche à sec, dégazage automatique
Affichage	EVOSTA2 : LEDs ; EVOSTA2d : écran graphique (W, hauteur, débit)
Entretien	Purge manuelle avant mise en service ; maintenance par personnel qualifié
Sécurité	Couper l'alimentation avant intervention ; attendre extinction des LEDs
Mise au rebut	Conforme aux normes environnementales locales

FOIRE AUX QUESTIONS - EVOSTA2 DAB

Quels liquides puis-je pomper avec la EVOSTA2 ?

La pompe est conçue pour de l'eau propre sans substances solides, non visqueuse, chimiquement neutre, avec un maximum de 30 % de glycol. Pour les versions avec corps en bronze, elle peut aussi pomper de l'eau sanitaire.

Comment installer correctement la pompe EVOSTA2 ?

L'arbre moteur doit être en position horizontale. Le dispositif de contrôle électronique doit être vertical. La flèche sur le corps indique le sens d'écoulement. Installez la pompe avec des joints et serrez les raccords. Placez-la si possible au-dessus du niveau minimum de la chaudière.

Comment purger la pompe avant la première mise en service ?

Pour EVOSTA2 : utilisez la vis de purge manuelle (image 7). Pour EVOSTA2d : appuyez sur la touche Mode pendant 3 secondes pour activer le dégazage automatique (1 min à vitesse maxi puis retour au mode réglé). Ne jamais faire fonctionner la pompe à sec.

Quels sont les modes de régulation disponibles ?

Trois modes : pression proportionnelle (PP1 à PP3), pression constante (CP1 à CP3) et courbe constante (I, II, III). Chaque mode propose 3 courbes, soit 9 réglages au total. La sélection se fait via la touche Mode.

Que signifient les clignotements sur le modèle EVOSTA2 ?

Les clignotements indiquent des alarmes : 2 clignotements = TRIP (perte moteur) ; 3 clignotements = court-circuit ; 4 = panne logicielle ; 5 = erreur de sécurité. Consultez le tableau des alarmes dans la notice.

Comment lire l'affichage du modèle EVOSTA2d ?

L'écran graphique affiche successivement la hauteur de courbe (1-2-3), la puissance absorbée en watts, la hauteur d'élévation et le débit (gpm). Chaque valeur reste 3 secondes. Appuyez sur la touche Mode pour prolonger l'affichage.

Puis-je faire pivoter l'interface utilisateur ?

Oui, pour les installations sur tuyaux horizontaux. Desserrez les 4 vis de la tête, tournez la caisse moteur de 90° dans le sens horaire ou antihoraire, puis revissez. Le contrôle électronique doit toujours rester vertical et la pompe doit être vidée avant l'opération.

Quelle est la protection moteur intégrée ?

La pompe est autoprotégée contre les surcharges, le manque de phase, la surchauffe, les surtensions et sous-tensions. Aucune protection moteur extérieure n'est nécessaire. Utilisez un disjoncteur différentiel de classe A, sélectif.

Comment entretenir la pompe EVOSTA2 ?

Avant toute intervention, coupez l'alimentation électrique et attendez l'extinction des LEDs. La maintenance doit être effectuée par du personnel qualifié. Remplacez les garnitures à chaque intervention et ne nettoyez pas l'électronique avec de l'eau.

Que faire en cas d'alarme 'DRY RUN' (EVOSTA2d) ?

L'alarme E1 (DRY RUN) indique un fonctionnement à sec. Arrêtez immédiatement la pompe, vérifiez le niveau d'eau et purgez l'installation. La pompe ne doit jamais fonctionner sans liquide.

MODE D'EMPLOI EVOSTA2 DAB

2.1 Sécurité 18
2.2 Responsabilités.... 18
2.3 Recommandations particulières.... 19

1. DESCRIPTION DU PRODUIT 19

2. LIQUIDES POMPÉS 19

3. APPLICATIONS....20
4. DONNÉES TECHNIQUES 20
5. GESTION 21

7.1 Stockage 21
7.2 Transport.... 21
7.3 Poids....21

1. INSTALLATION 21

8.1 Installation mécanique 21
8.2 Positions Interface Utilisateur 22
8.3 Rotation de l'interface utilisateur 23
8.4 Clapet antiretour 24

1. CONNEXIONS ÉLECTRIQUES.... 25

9.1 Connexion ligne d'alimentation.... 26

1. DÉMARRAGE 26

10.1 Dégazage de la pompe 27
10.2 Dégazage automatique 27

1. FONCTIONS ...... 28

11.1 Modes de régulation 28

11.1.1 Régulation à pression différentielle proportionnelle.... 28
11.1.2 Régulation à pression différentielle constante.... 28
11.1.3 Régulation à courbe constante 29

1. PANNEAU DE COMMANDE 29

12.1 Éléments sur l'Afficheur 29
12.2 Afficheur Graphique 30

1. RÉGLAGES D'USINES 32
2. TYPES D'ALARME 32
3. ENTRETIEN 32
4. MISE AU REBUT 32
5. DIMENSIONS....49
6. PERFORMANCES COURBES....50

INDEX DES FIGURES

Image 1: Liquides pompés, avertissements et conditions de fonctionnement.... 19
Image 2: Montage de EVOSTA2, EVOSTA2d 21
Image 3: Position de montage....22
Image 4: Positions de l'interface utilisateur .... 23
Image 5: Positions de l'interface utilisateur .... 23
Image 6: Changement de position de l'interface utilisateur....24
Image 7: Purge de la pompe 27
Image 8: Purge automatique de la pompe 27
Image 9: Afficheur....29
Image 10: Afficheur Evosta2d 30

INDEX DES TABLEAUX

Tableau 1: Fonctions et fonctionnement .... 19
Tableau 2: Données techniques.... 20
Tableau 3: Hauteur d'élévation maximum (Hmax) et débit maximum (Qmax) des circulateurs EVOSTA2, EVOSTA2d....20
Tableau 4: Montage du connecteur Evosta2, Evosta2d.... 26
Tableau 5: Modes de fonctionnement des pompes .... 31
Tableau 6: Types D'Alarme 32

1. LÉGENDE

Le frontispice indique la version du présent document dans la forme Vn.x. Cette version indique que le document est valable pour toutes les versions logicielles du dispositif n.y. Ex. : V3.0 est valable pour toutes les versions logicielles : 3.y.

Dans le présent document nous utiliserons les symboles suivants pour indiquer les situations de danger :

Situation de danger générique. Le non-respect des prescriptions qui accompagnent ce symbole peut provoquer des dommages aux personnes et aux biens.

Situation de danger de décharge électrique. Le non-respect des prescriptions qui accompagnent ce symbole peut provoquer une situation de risque grave pour la sécurité des personnes.

2. GÉNÉRALITÉS

Avant de procéder à l'installation lire attentivement cette documentation.

L'installation doit être exécutée par du personnel compétent et qualifié, possédant les caractéristiques requises par les normes spécifiques en la matière. Le terme personnel qualifié entend des personnes qui, par leur formation, leur expérience et leur instruction, ainsi que par leur connaissance des normes, prescriptions et dispositions traitant de la prévention des accidents et des conditions de service, ont été autorisées par le responsable de la sécurité de l'installation à effectuer toutes les activités nécessaires et sont donc en mesure de connaître et d'éviter tout danger. (Définition du personnel technique CEI 364

L'appareil ne peut pas être utilisé par des enfants âgés de moins de 8 ans et par des personnes avec capacités physiques, sensorielles ou mentales réduites, ou dépourvues d'expérience ou de la connaissance nécessaire à moins de le faire sous surveillance ou bien après que ces personnes ont reçu les instructions concernant l'utilisation sûre de l'appareil et ont compris les risques encourus. Les enfants ne doivent pas jouer avec l'appareil.

Vérifier que le produit n'a pas subi de dommages dus au transport ou au stockage. Contrôler que l'enveloppe est intacte et en excellentes conditions.

2.1 Sécurité

L'utilisation est autorisée seulement si l'installation électrique possède les caractéristiques de sécurité requises par les normes en vigueur dans le pays d'installation du produit.

2.2 Responsabilités

Le constructeur décline toute responsabilité en cas de mauvais fonctionnement de la machine ou en cas d'éventuels dommages provoqués par cette dernière si elle a été manipulée et modifiée ou bien, si on l'a fait fonctionner au-delà des valeurs de fonctionnement conseillées ou en contraste avec d'autres dispositions contenues dans ce manuel.

2.3 Recommandations particulières

Avant d'intervenir sur la partie électrique ou mécanique de l'installation couper toujours la tension de secteur. Attendre l'extinction des voyants sur le panneau de commande avant d'ouvrir l'appareil. Le condensateur du circuit intermédiaire en courant continu reste sous tension à une valeur particulièrement élevée même après le débranchement de l'appareil.

Seuls les branchements de secteur solidement câblés sont admissibles. L'appareil doit être mis à la terre (CEI 536 classe 1, NEC et autres normes concernant cette disposition).

Les bornes de secteur et les bornes moteur peuvent porter une tension dangereuse même quand le moteur est arrêté.

Si le câble d'alimentation est abîmé, il doit être remplacé par le service après-vente ou par du personnel qualifié, de manière à prévenir n'importe quel risque.

3. DESCRIPTION DU PRODUIT

Min. / Max. 14 °F / +230 °F -10 / +110 °C Max. 1.0 MPa (145 psi /10 bar) Min. / Max. 32 °F / +104 °F 0 / +40 °C < 43 dB (A) Max. 95% RH IPX5

Image 1: Liquides pompés, avertissements et conditions de fonctionnement

Les circulateurs de la série EVOSTA2, EVOSTA2d constituent une gamme complète de circulateurs. Ce manuel d'installation et de fonctionnement décrit les modèles EVOSTA2, EVOSTA2d. Le type de modèle est indiqué sur l'emballage et sur la plaquette d'identification.

Le tableau ci-dessous présente les différents modèles EVOSTA2, EVOSTA2d ainsi que leurs fonctions intégrées.

Fonctions EVOSTA 2 EVOSTA 2d
Pression proportionnelle ● ●
Pression constante ● ●
Courbe constante ● ●
Protection contre la marche à sec ●
Dégazage automatique ●

Tableau 1: Fonctions et fonctionnement

4. LIQUIDES POMPÉS

Propre, exempt de substances solides et d'huiles minérales, non visqueux, chimiquement neutre, avec des caractéristiques proches à celles de l'eau (glycol max. 30%).

5. APPLICATIONS

Les circulateurs de la série EVOSTA2, EVOSTA2d permettent un réglage intégré de la pression différentielle qui permet d'adapter les performances du circulateur aux demandes effectives de l'installation. Cela entraîne des économies d'énergie considérables, une plus grande possibilité de contrôler l'installation et la réduction du niveau sonore.

Les circulateurs EVOSTA2, EVOSTA2d sont conçus pour la circulation de:

• eau dans les installations de chauffage et de climatisation.
• eau dans les circuits hydrauliques industriels.
• eau sanitaire uniquement pour les versions avec corps de pompe en bronze.

Les circulateurs EVOSTA2, EVOSTA2d sont autoprotégés contre:

• Surcharges
• Manque de phase
• Surchauffe
  – Surtension et sous-tension

6. DONNÉES TECHNIQUES

Tension d'alimentation 110-127V	(+/-10%), 60 Hz
Puissance absorbée Voir plaquette des données électriques
Courant maximum Voir plaquette des données électriques
Indice de protection IPX5
Classe de protection F
Classe TF TF 110
Protection moteur	Aucune protection moteur extérieure n'est nécessaire
Température ambiante maximum 104 °F / 40°C
Température liquide 14 °F ÷ 230 °F / -10 °C ÷ 110 °C
Débit	Voir
Hauteur d'élévation Voir Tableau 3
Pression de service maximum 1.0 Mpa	- 145 psi / 10 bar
Pression de service minimum 0.1 Mpa	- 14.5 psi / 1 bar
Lpa [dB(A)]	≤ 43

Tableau 2: Données techniques

Index de désignation

(exemple)

Nom de la série

2 = sans afficheur

2d = avec afficheur

Hauteur d'élévation maximale (marche)

Entraxe (pouce)

EVOSTA 2 70/ 130

EVOSTA2, EVOSTA2d	Hmax (ft / m)	Qmax (gpm / m^3/h )
EVOSTA2 110-127V 60Hz	18 / 5.5	16 / 3.6
EVOSTA2D 110-127V 60Hz	18 / 5.5	16 / 3.6

Tableau 3: Hauteur d'élévation maximum (Hmax) et débit maximum (Qmax) des circulateurs EVOSTA2, EVOSTA2d

FRANÇAIS

7. GESTION

7.1 Stockage

Tous les circulateurs doivent être stockés dans un endroit couvert, sec et avec une humidité de l'air si possible constante, exempt de vibrations et de poussières. Ils sont fournis dans leur emballage d'origine dans lequel ils doivent rester jusqu'au moment de l'installation. Si ce n'est pas le cas, veiller à boucher soigneusement l'orifice d'aspiration et de refoulement.

7.2 Transport

Éviter de soumettre les produits à des chocs et collisions inutiles. Pour soulever et transporter le circulateur, se servir d'engins de levage en utilisant la palette fournie de série (si elle est prévue).

7.3 Poids

L'étiquette autocollante située sur l'emballage donne l'indication du poids total du circulateur.

8. INSTALLATION

Avant d'intervenir sur la partie électrique ou mécanique de l'installation couper toujours la tension de secteur. Attendre l'extinction des voyants sur le panneau de commande avant d'ouvrir l'appareil. Le condensateur du circuit intermédiaire en courant continu reste sous tension à une valeur particulièrement élevée même après le débranchement de l'appareil.

Seuls les branchements de secteur solidement câblés sont admissibles. L'appareil doit être mis à la terre (CEI 536 classe 1, NEC et autres normes concernant cette disposition).

S'assurer que les valeurs nominales de tension et fréquence du circulateur EVOSTA2, EVOSTA2d correspondent bien à celles du secteur.

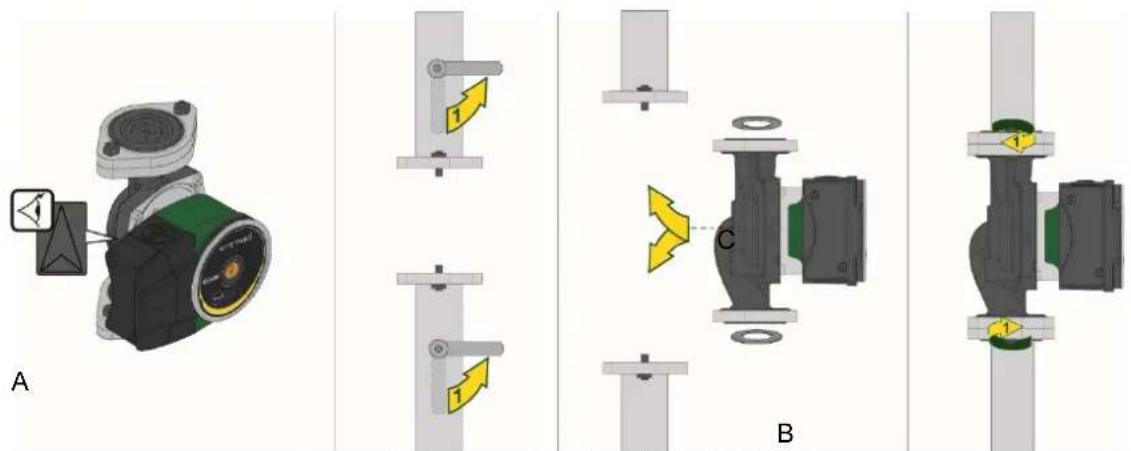

8.1 Installation mécanique

A B

Image 2: Montage de EVOSTA2, EVOSTA2d

Les flèches sur le corps du circulateur indiquent le sens d'écoulement dans le circulateur. Voir fig. 1, pos. A.

1. Mettre les deux joints en place pendant le montage du circulateur sur la tuyauterie. Voir fig. 1, pos. B.
2. Installer le circulateur avec l'arbre du moteur horizontal. Voir fig. 1, pos. C.
3. Serrer les raccords.

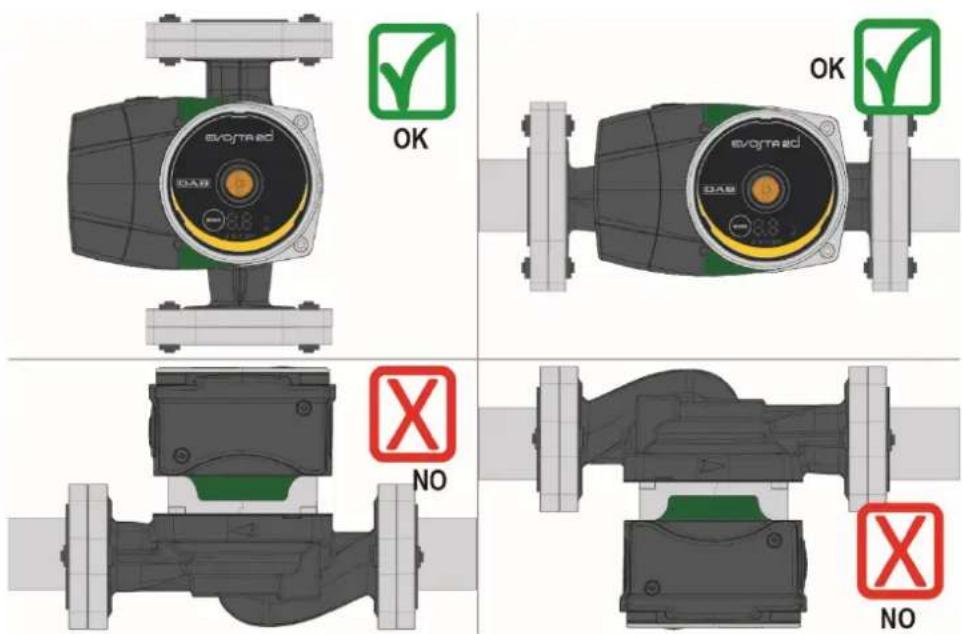

8.2 Positions Interface Utilisateur

Monter le circulateur EVOSTA2, EVOSTA2d toujours avec l'arbre moteur en position horizontale. Monter le dispositif de contrôle électronique en position verticale

OK OK NO NO

Image 3: Position de montage

• Le circulateur peut être installé dans les installations de chauffage et de climatisation aussi bien sur le tuyau de refoulement que sur celui d'aspiration ; la flèche estampée sur le corps de pompe indique le sens du flux.
• Dans la mesure du possible, installer le circulateur au-dessus du niveau minimum de la chaudière, le plus loin possible de courbes, coudes et dérivations.
• Pour faciliter les opérations de contrôle et de maintenance, installer un robinet d'arrêt tant sur le tuyau d'aspiration que sur celui de refoulement.
• Avant d'installer le circulateur, effectuer un lavage approfondi de l'installation en utilisant uniquement de l'eau à 80 °C. Purger complètement l'installation pour éliminer toute substance nocive pouvant entrer en circulation.
• Éviter de mêler à l'eau en circulation des additifs dérivant d'hydrocarbures et des produits aromatiques. L'ajout d'antigel, quand il est nécessaire, est conseillé dans la proportion maximum de 30 %.
• En cas de calorifugeage (isolement thermique), utiliser le kit spécifique (s'il est inclus dans la fourniture) et vérifier que les orifices de drainage du condensat de la caisse moteur ne sont pas fermés ou partiellement bouchés.
• À chaque intervention de maintenance, remplacer les garnitures par des neuves.

Ne jamais isoler le dispositif de contrôle électronique.

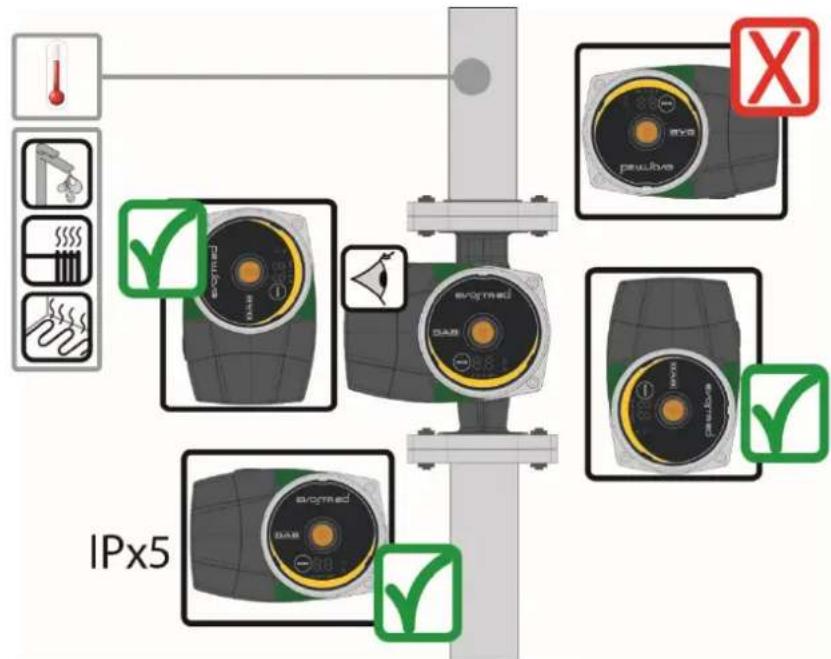

8.2.1 Positionnement de l'interface utilisateur dans les installations de chauffage et d'eau chaude sanitaire

Vous pouvez positionner l'interface utilisateur avec le câble orienté vers la gauche, la droite et en bas.

IPx5 EVOTRAD GAB EVOTRAD GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB GAB

Image 4: Positions de l'interface utilisateur

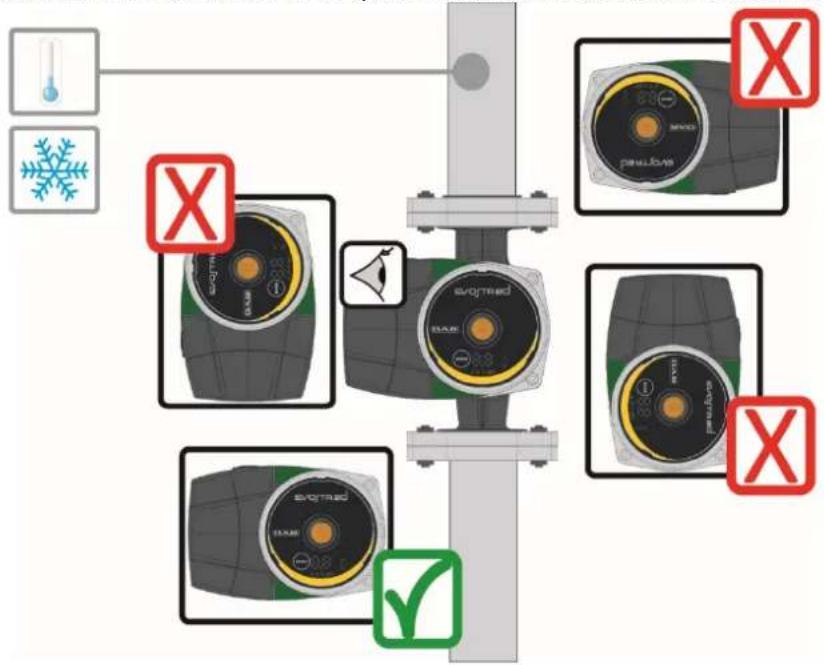

8.2.2 Positionnement de l'interface utilisateur dans les installations de climatisation et d'eau froide Vous pouvez positionner l'interface utilisateur uniquement avec le câble orienté vers le bas.

Image 5: Positions de l'interface utilisateur

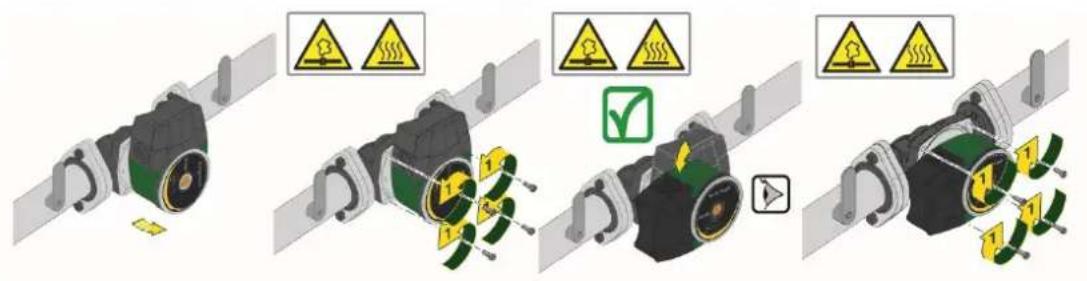

8.3 Rotation de l'interface utilisateur

Si l'installation est réalisée sur des tuyaux placés horizontalement, il sera nécessaire de faire pivoter l'interface de 90 degrés avec le dispositif électronique correspondant afin de maintenir le degré de protection IP et de permettre à l'utilisateur d'interagir avec l'interface graphique la plus confortable.

FRANÇAIS

Avant de procéder à la rotation du circulateur, s'assurer que le circulateur a été complètement vidé.

Pour tourner le circulateur EVOSTA2, EVOSTA2d procéder comme suit :

1. Éliminer les 4 vis de fixation de la tête du circulateur.
2. Tourner de 90 degrés la caisse moteur avec le dispositif de contrôle électronique dans le sens des aiguilles d'une montre ou dans le sens contraire suivant les besoins.
3. Remonter et visser les 4 vis qui fixent la tête du circulateur.

Le dispositif de contrôle électronique doit toujours rester en position verticale !

Image 6: Changement de position de l'interface utilisateur

ATTENTION

Eau à haute température.

Température élevée.

ATTENTION

Installation pressurisée

- Avant de démonter la pompe, vidanger l'installation ou fermer les vannes d'arrêt des deux côtés de la pompe. Le liquide pompé peut être à une température très élevée et à une haute pression.

Si l'installation est équipée d'un clapet antiretour, contrôler que la pression minimum du circulateur est toujours supérieure à la pression de fermeture du clapet.

9. CONNEXIONS ÉLECTRIQUES

Les connexions électriques doivent être effectuées par du personnel expert et qualifié.

ATTENTION ! RESPECTER TOUJOURS LES NORMES DE SÉCURITÉ LOCALES !

Avant d'intervenir sur la partie électrique ou mécanique de l'installation couper toujours la tension de secteur. Attendre l'extinction des voyants sur le panneau de commande avant d'ouvrir l'appareil. Le condensateur du circuit intermédiaire en courant continu reste sous tension à une valeur particulièrement élevée même après le débranchement de l'appareil.

Seuls les branchements de secteur solidement câblés sont admissibles. L'appareil doit être mis à la terre (CEI 536 classe 1, NEC et autres normes concernant cette disposition).

ATTENTION ! EFFECTUER UNE MISE À LA TERRE CORRECTE ET SÛRE DE L'INSTALLATION !

Il est recommandé d'installer un disjoncteur différentiel correctement dimensionné pour protéger l'installation, de type: classe A, avec courant de fuite réglable, sélectif. Le disjoncteur différentiel automatique doit être marqué avec les symboles suivants:

• Le circulateur ne nécessite aucune protection externe du moteur
• Contrôler que la tension et la fréquence d'alimentation correspondent aux valeurs indiquées sur la plaquette d'identification du circulateur.

9.1 Connexion ligne d'alimentation

1 Préparez le câblage jusqu'à la boîte à bornes. Desserrer les deux vis de fermeture 2 Enlever le couvercle Connector les câbles des fils du bornier

Tableau 4: Montage du connecteur Evosta2, Evosta2d

10. DÉMARRAGE

Toutes les opérations de démarrage doivent être effectuées avec le couvercle du panneau de contrôle EVOSTA2, EVOSTA2d fermé !

Ne mettre le système en marche que lorsque toutes les connexions électriques et hydrauliques ont été complétées.

Éviter de faire fonctionner le circulateur en l'absence d'eau dans l'installation.

Le fluide contenu dans l'installation en plus de la haute température et de pression peut se trouver sous forme de vapeur. DANGER DE BRÛLURES !

Il est de dangereux de toucher le circulateur. DANGER DE BRÛLURES !

Une fois que toutes les connexions électriques et hydrauliques ont été effectuées remplir l'installation avec de l'eau additionnée éventuellement de glycol (pour le pourcentage maximum de glycol voir par. 4) et alimenter le système.

Une fois que le système a démarré, il est possible de modifier les modes de fonctionnement pour mieux s'adapter aux exigences de l'installation.

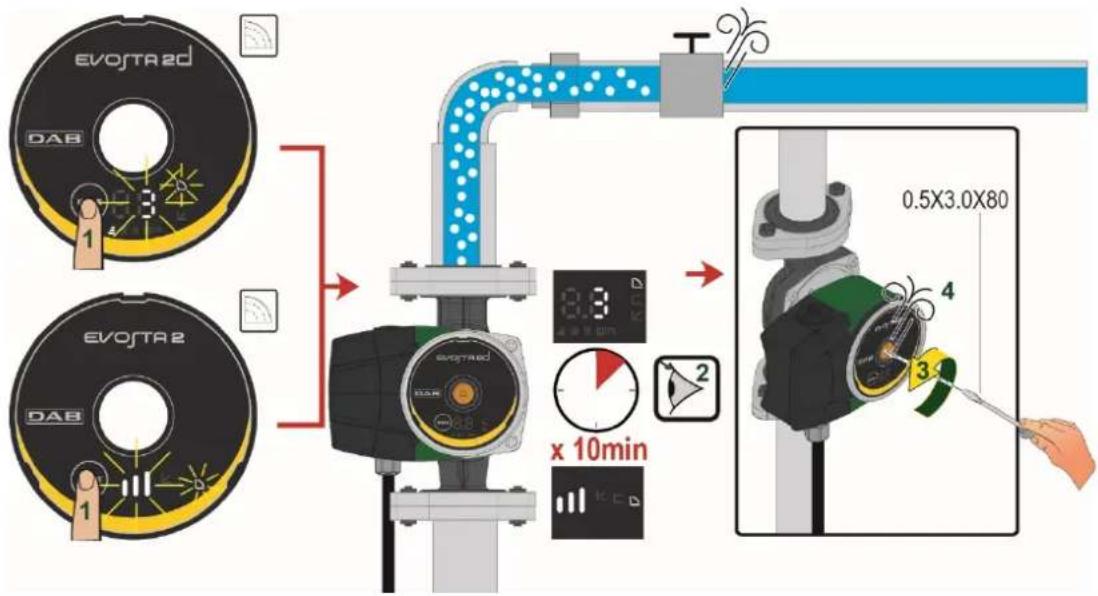

10.1 Dégazage de la pompe

EVOTA2D DAB 1 EVOTA2 DAB 1 0.5X3.0X80 4 3 x 10min x 10min

Image 7: Purge de la pompe

Évacuez toujours la pompe avant la mise en service!

La pompe ne doit pas fonctionner à sec.

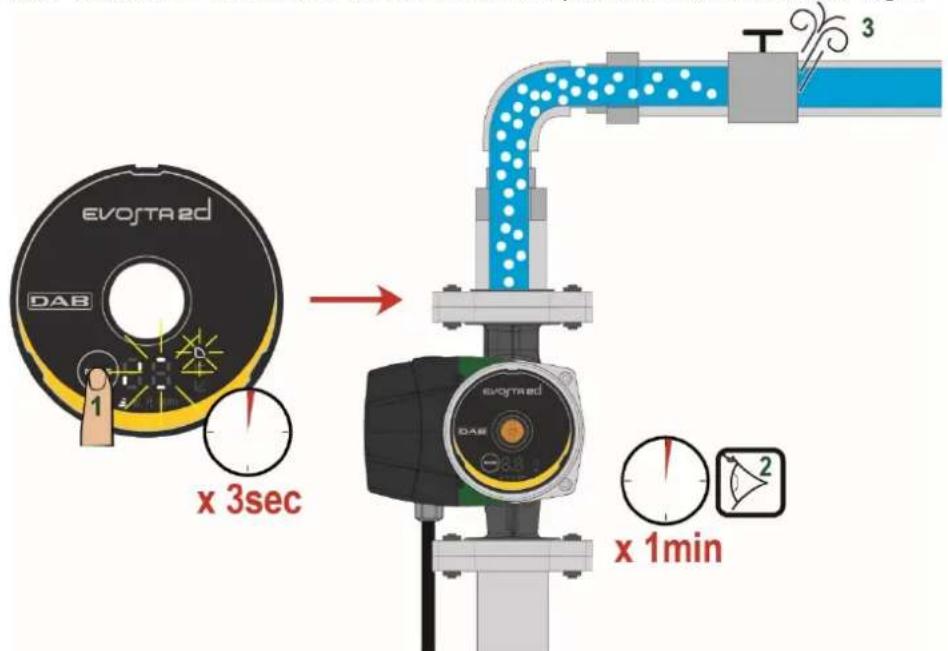

10.2 Dégazage automatique

Le dégazage automatique n'a lieu que pour la pompe Evosta2d. Appuyer sur la touche Mode pendant 3sec et la fonction entre en action: 1 minute à la vitesse maximale, puis elle revient au mode réglé.

evoftraed DAB x 3sec evoftraed DAB x 1min x 1min

Image 8: Purge automatique de la pompe

11. FONCTIONS

11.1 Modes de régulation

Les circulateurs EVOSTA2, EVOSTA2d permettent d'effectuer les modes de régulation ci-après, suivant les besoins de l'installation:

• Régulation à pression différentielle proportionnelle en fonction du débit présent dans l'installation.
• Régulation à pression différentielle constante.
• Régulation à courbe constante.

Le mode de régulation peut être sélectionné à travers le panneau de commande EVOSTA2, EVOSTA2d.

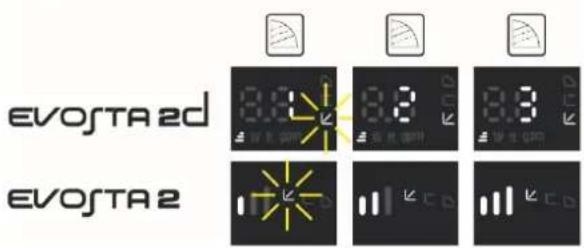

11.1.1 Régulation à pression différentielle proportionnelle

H Q

EVOSTA 2d EVOSTA 2

Avec ce mode de régulation, la pression différentielle est réduite ou augmentée suivant la diminution ou l'augmentation de la demande d'eau. Le point de consigne Hs peut être sélectionné à travers l'afficheur.

Régulation indiquée pour:

• Installations de chauffage et climatisation avec pertes de charge élevées
• Installations avec régulateur de pression différentielle secondaire
• Circuits primaires avec pertes de charge élevées
• Systèmes de circulation d'eau sanitaires avec vannes thermostatiques sur les colonnes montantes

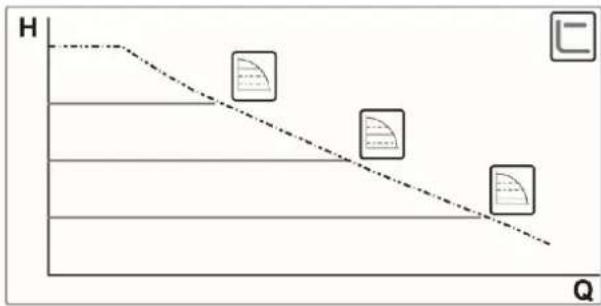

11.1.2 Régulation à pression différentielle constante

Avec ce mode de régulation, la pression différentielle est maintenue constante, indépendamment de la demande d'eau. Le point de consigne Hs peut être sélectionné à travers l'afficheur.

Régulation indiquée pour:

• Installations de chauffage et climatisation avec faibles pertes de charge
• Systèmes à un tuyau avec vannes thermostatiques
• Installations à circulation naturelle
• Circuits primaires avec faibles pertes de charge
• Systèmes de circulation d'eau sanitaires avec vannes thermostatiques sur les colonnes montantes

11.1.3 Régulation à courbe constante

H Q

EVOSTA 2d 8.9 W n 1000 8.8 W n 1000 8.9 W n 1000 EVOSTA 2

Avec ce mode de régulation, le circulateur travaille sur des courbes caractéristiques à vitesse constante.

Régulation indiquée pour les installations de chauffage et de climatisation à débit constant.

12. PANNEAU DE COMMANDE

Les fonctions des circulateurs EVOSTA2, EVOSTA2d peuvent être modifiées à l'aide du panneau de commande situé sur le couvercle du dispositif de contrôle électronique.

12.1 Éléments sur l'Afficheur

EVOSTA 2 DAB MODE 1 3 4 EVOSTA 2d DAB MODE 8.8 W gpm 2 Image 9: Afficheur

1 Segments lumineux indiquant le type de courbe configurée
2 Afficheur affichant l'absorption instantanée de puissance en watts, le débit en m ^3 /h, la hauteur d'élévation en mètres et la courbe configurée.
3 Touche de sélection du ré glage de la pompe
4 Segments lumineux indiquant la courbe configurée

FRANÇAIS

12.2 Afficheur Graphique

12.2.1 Segments lumineux indiquant le réglage de la pompe

La pompe dispose de neuf options de réglage qui peuvent être sélectionnées avec la touche. Les réglages de la pompe sont indiqués par six segments lumineux sur l'afficheur.

12.2.2 Touche de sélection du réglage de la pompe

Chaque fois que vous appuyez sur la touche, le réglage de la pompe est modifié. Un cycle se compose de dix pressions de la touche.

12.2.3 Fonctionnement de l'Afficheur

Le circulateur Evosta3 est équipé d'un afficheur capable d'afficher les grandeurs suivantes.

W ft gpm

Hauteur de la courbe sélectionnée (1-2-3)

Absorption instantanée de puissance en watts

Hauteur instantanée d'élévation en marche

Débit instantané en gallon/minute

Les grandeurs sont affichées séquentiellement pour 3sec. Une fois le cycle d'affichage terminé, l'afficheur s'éteint et seule la LED de mode d'opération reste allumée.

En appuyant sur la touche de sélection dans 10sec, l'afficheur effectue 6 cycles d'affichage et se met en veille.

En appuyant de nouveau sur la touche dans 10sec, l'afficheur effectue 11 cycles d'affichage supplémentaires pour permettre un temps de lecture plus long.

12.2.4 Réglages du mode de fonctionnement de la pompe

	EVOSTA2d	EVOSTA2
1			Courbe de pression proportionnelle inférieure, PP1
2			Courbe de pression proportionnelle intermédiaire, PP2
3			Courbe de pression proportionnelle supérieure, PP3
4			Courbe à pression constante inférieure, CP1
5			Courbe à pression constante intermédiaire, CP2
6			Courbe à pression constante supérieure, CP3
7			Courbe constante inférieure, I
8			Courbe constante intermédiaire, II
9			Courbe constante supérieure, III

Tableau 5: Modes de fonctionnement des pompes

13. RÉGLAGES D'USINES

Mode de réglage : Régulation à pression différentielle proportionnelle minimale

14. TYPES D'ALARME

	Description
N. Clignotements hauteur de la courbe	EVOSTA2
2 Clignotements	TRIP: perte de la commande du moteur, peut être causée par des paramètres incorrects, blocage du rotor, phase déconnectée, moteur déconnecté
3 Clignotements SHORT CIRCUIT : court-circuit sur phases ou entre phase et terre
4 Clignotements OVERRUN : panne du lo giciel
5 Clignotements	SAFETY : Erreur du module de sécurité, peut être causée par une surintensité inattendue ou par d'autres pannes matérielles de la carte
Code Alarme EVOSTA2d
E1	DRY RUN
E2	TRIP : perte de la commande du moteur, peut être causée par des paramètres incorrects, blocage du rotor, phase déconnectée, moteur déconnecté
E3 SHORT CIRCUIT : court-circuit sur phases ou entre phase et terre
E4 OVERRUN : panne du lo giciel
E5	SAFETY : Erreur du module de sécurité, peut être causée par une surintensité inattendue ou par d'autres pannes matérielles de la carte

Tableau 6: Types D'Alarme

Alarm

15. ENTRETIEN

Les activités de nettoyage et de maintenance ne peuvent pas être effectuées par des enfants

(jusqu'à 8 ans) sans la surveillance d'un adulte qualifié. Avant d'entreprendre la moindre intervention sur le système ou la recherche des pannes, couper l'alimentation électrique de la pompe (extraire la fiche de la prise) et lire le livret d'instructions et de maintenance.

16. MISE AU REBUT

Ce produit ou certaines parties de celui-ci doivent être mis au rebut dans le respect de l'environnement et conformément aux normatives environnementales locales. Employer les systèmes locaux, publics ou privés, de récolte des déchets.

ÍNDICE

1. LEYENDA 34
2. GENERALIDADES 34
