OR-SH-17103 - Commutateur ORNO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module relais intelligent (commutateur)
Marque	ORNO
Modèle	OR-SH-17103
Alimentation	230 V AC, 50 Hz
Courant nominal	10 A
Puissance max	2300 W (charge résistive)
Type de contact	2 contacts NO (normalement ouvert)
Dimensions (L x P x H)	54 x 24 x 23 mm (3,1 modules DIN)
Poids	Environ 50 g
Connectivité	Wi-Fi 2,4 GHz + Bluetooth 4.2
Application	Tuya Smart (iOS / Android)
Fonctions principales	Commande locale et à distance via smartphone, gradateur (avec interrupteur), minuterie, scénarios
Montage	Encastré dans boîtier électrique, sur rail DIN ou sur tableau
Protection	IP20
Température d'utilisation	0 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits agressifs.
Sécurité	Couper l'alimentation avant installation. Ne pas ouvrir ni réparer soi-même.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Informations générales	Conforme à la directive 2014/53/UE. Recyclage obligatoire (DEEE).

FOIRE AUX QUESTIONS - OR-SH-17103 ORNO

Comment installer le module relais OR-SH-17103 ?

Avant toute installation, coupez l'alimentation électrique. Retirez le cadre de montage, raccordez les fils selon le schéma de câblage, puis placez le module dans un boîtier encastré, sur rail DIN ou sur tableau. Référez-vous à la notice pour les détails.

Comment appairer le module avec l'application Tuya Smart ?

Téléchargez l'application Tuya Smart, créez un compte. Activez le Bluetooth et le Wi-Fi sur votre téléphone. Sur le module, appuyez longuement sur le bouton jusqu'au bip sonore. Dans l'application, cliquez sur 'Ajouter un appareil', le téléphone détecte le module. Suivez les instructions pour connecter au réseau Wi-Fi.

Que faire si l'appairage échoue ?

Vérifiez que le module est en mode appairage (bip sonore). Assurez-vous que le Wi-Fi est en 2,4 GHz et que le téléphone est à proximité. Réinitialisez le module en maintenant le bouton enfoncé 10 secondes jusqu'à un bip long, puis réessayez.

Puis-je utiliser le module avec un interrupteur existant ?

Oui, le module est compatible avec un interrupteur filaire. Connectez l'interrupteur à la borne S1. Vous pourrez ainsi contrôler le relais manuellement tout en gardant le contrôle à distance via l'application.

Comment activer le mode gradateur (variateur) ?

Le mode gradateur est disponible pour les modèles OR-SH-17102 et OR-SH-17103. Connectez d'abord un interrupteur à la borne S1. Enclenchez le module, puis basculez l'interrupteur 6 fois rapidement (haut/bas). Un double bip confirme l'activation. Vous pouvez alors régler la luminosité via l'application.

Quelle est la puissance maximale supportée ?

Le module supporte jusqu'à 2300 W pour une charge résistive (10 A sous 230 V). Pour les charges inductives (moteurs, etc.), la puissance maximale est réduite. Consultez la notice pour les détails.

Le module est-il compatible avec Amazon Alexa ou Google Home ?

Oui, via l'application Tuya Smart, vous pouvez intégrer le module à Alexa ou Google Home. Dans l'application, allez dans 'Paramètres' puis 'Intégrations' et suivez les instructions pour lier votre compte.

Comment réinitialiser le module aux paramètres d'usine ?

Maintenez le bouton du module enfoncé pendant environ 10 secondes jusqu'à entendre un bip long. Le module redémarre et est prêt pour un nouvel appairage.

Puis-je utiliser le module en extérieur ?

Non, le module est conçu pour un usage intérieur uniquement (IP20). Il ne résiste pas à l'humidité ni à la poussière. Installez-le dans un endroit sec à l'abri des intempéries.

Que faire si le module ne répond plus ?

Vérifiez l'alimentation électrique. Essayez de redémarrer le module en coupant puis rétablissant le courant. Si le problème persiste, réinitialisez le module comme décrit dans la notice. Vérifiez également votre réseau Wi-Fi.

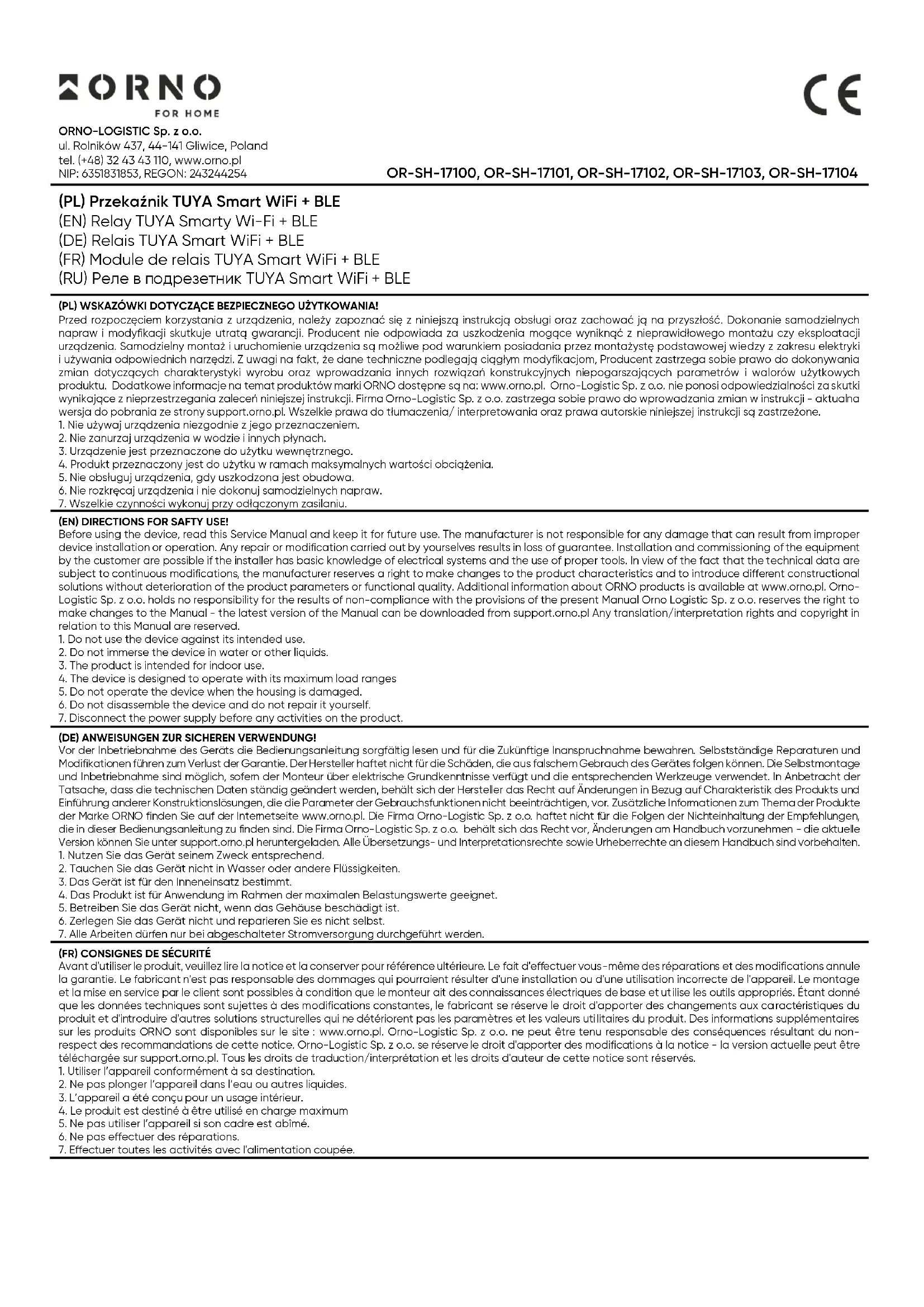

MODE D'EMPLOI OR-SH-17103 ORNO

Avant d'utiliser le produit, veuillez lire la notice et la conserver pour référence ultérieure. Le fait d'effectuer vous-même des réparations et des modifications annule la garantie. Le fabricant n'est pas responsable des dommages qui pourraient résulter d'une installation ou d'une utilisation incorrecte de l'appareil. Le montage et la mise en service par le client sont possibles à condition que le monteur ait des connaissances électriques de base et utilise les outils appropriés. Étant donné que les données techniques sont sujettes à des modifications constantes, le fabricant se réserve le droit d'apporter des changements aux caractéristiques du produit et d'introduire d'autres solutions structurelles qui ne détériorent pas les paramètres et les valeurs utilitaires du produit. Des informations supplémentaires sur les produits ORNO sont disponibles sur le site : www.orno.pl. Orno-Logistic Sp. z o.o. ne peut être tenu responsable des conséquences résultant du non-respect des recommandations de cette notice. Orno-Logistic Sp. z o.o. se réserve le droit d'apporter des modifications à la notice - la version actuelle peut être téléchargée sur support.orno.pl. Tous les droits de traduction/interprétation et les droits d'auteur de cette notice sont réservés.

1. Utiliser l'appareil conformément à sa destination.

2. Ne pas plonger l'appareil dans l'eau ou autres liquides.

3. L'appareil a été conçu pour un usage intérieur.

4. Le produit est destiné à être utilisé en charge maximum

5. Ne pas utiliser l'appareil si son cadre est abîmé.

6. Ne pas effectuer des réparations.

7. Effectuer toutes les activités avec l'alimentation coupée.

Chaque foyer est un utilisateur d'équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l'homme et l'environnement en raison de la présence de substances, de mélanges et de composants dangereux dans les équipements. D'autre part, les déchets d'équipements sont une matière précieuse qui peut être une source de motieres premières secondoires telles que le cuivre, fétain, le vene, le fer et autres. Le symbole de la poubelle bornée sur les appareils, les emballages ou les documents d'accompagnement indique la nécessité d'une collecte séparée des déchets d'équipements électriques et électroniques. Les produits ainsi étiquetés ne peuvent pas, sous peine d'amende, être jetés dans les ordures ménagères avec les autres déchets. Le marquage indique également que l'équipement a été mis sur le marché après le 13 août 2005. Il incombe à l'utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. Les équipements usagés peuvent également être retournés ou vendeur lors de l'achat d'un nouveau produit pour une quantité ne dépassant pas celle du nouvel équipement du même type acheté. Les informations sur la collecte de déchets d'équipements électriques sont disponibles au point d'information du magasin et au bureau municipal. Une bonne gestion des déchets d'équipements permet d'éviter les conséquences négatives pour l'environnement et la santé humaine!

Un module de relais est un dispositif moderne équipé d'une technologie smart home, permettant non seulement un contrôle local mais aussi à distance de l'éclairage ou d'autres appareils électriques. Le montage encastré ou sur un rail DIN permet d'installer l'appareil aussi bien dans un tableau de distribution (largeur exprimée en nombre de modules 3,1 et profondeur d'encastrement 23 mm et 2 contacts NO) que dans un boîtier électrique. La technologie moderne smart home intégrée permet de contrôler l'unité à distance par Wi-Fi ou Bluetooth à l'aide de l'application Tuya Smart qui peut être utilisée depuis n'importe où dans le monde. Il suffit d'installer l'application Tuya Smart sur un smartphone Android ou iOS et de l'appairer avec le relais. Avec Tuya Smart, il est facile d'intégrer l'application à d'autres appareils compatibles avec cette technologie. Le module de relais propose également la possibilité de s'adapter à un interrupteur existant afin de lui conférer de nouvelles fonctions intelligentes. L'appareil peut être utilisé à la fois localement et à distance.

INSTALLATION

Assurez-vous que l'alimentation électrique a été coupée avant de procéder au montage.

1. Montage dans un boîtier :

a) Retirez le cadre de montage du module de relais.
b) Raccordez les fils conformément au schéma de câblage du module de relais concerné.
b) Placez le module de relais dans le boîtier électrique.

2. Montage sur un tableau électrique :

a) Retirez le cadre de montage du module de relais.
b) À l'aide de deux vis (non fournies), vissez le cadre en place.
c) Placez le module de relais dans le cadre de montage.

3. Montage sur un rail DIN :

a) Retirez le cadre de montage du module de relais.
b) Placez le cadre de montage sur un rail DIN et appuyez jusqu'à ce que le cadre s'enclenche sur le rail.
c) Placez le module de relais dans le cadre de montage.
d) Pour retirer le cadre du rail DIN, insérez un tournevis à l'endroit indiqué sur l'image ci-contre et tournez-le doucement.

Lors de l'appairage, assurez-vous que les fonctions WiFi et Bluetooth sont activées sur le téléphone.

1. Scannez le code QR ou recherchez l'application Tuya Smart dans l'App Store ou Google Play et téléchargez l'application. Après le montage, ouvrez l'application et créez un compte.
2. Activation du mode d'appairage :

a) Directement à partir du module de relais : appuyez sur le bouton situé sur le module de relais et maintenez-le enfoncé jusqu'à ce que l'appareil commence à émettre un signal sonore.

b) Via l'interrupteur : basculez rapidement l'interrupteur vers le haut et vers le bas jusqu'à ce que l'appareil commence à émettre un signal sonore.

Remarque : le processus d'appairage doit être terminé dans les 3 minutes qui suivent, après quoi le relais quittera automatiquement le mode d'appairage.

1. Dans l'application, sélectionnez le bouton Ajouter un appareil. Le téléphone devrait détecter automatiquement le nouvel appareil. Cliquez sur l'icône Ajouter / Add et suivez les instructions de l'application : connectez-vous au réseau Wi-Fi de votre choix et attendez patiemment la fin du processus d'appairage. Pour garantir un meilleur signal lors de l'appairage des appareils, gardez votre téléphone près du module de relais. Une fois la configuration terminée, le module de relais se connectera à l'Internet. Vous pouvez donner vous-même un nom à l'appareil et terminer le processus en cliquant sur Terminer.

2. Une fois la configuration établie, vous pouvez contrôler le module de relais depuis votre téléphone:

3. contrôlez à distance une prise électrique déjà installée,

4. contrôlez à distance le circuit d'éclairage,
5. utilisez la fonction smart en se connectant à n'importe quel interrupteur,

6. contrôlez automatiquement les volets roulants en fonction de l'heure de la journée (s'applique au module de relais pour volet roulant OR-SH-17104).

7. Pour activer/désactiver le module de relais, appuyez sur le bouton situé en bas du module de relais ou utilisez l'interrupteur connecté à la broche S1.

8. S'applique aux appareils OR-SH-17102, OR-SH-17103 : pour utiliser le mode gradateur, le module de relais doit être connecté à un interrupteur. Pour activer le mode nuit gradateur, le module de relais doit être enclenché, puis l'interrupteur doit être basculé vers le haut et vers le bas 6 fois jusqu'à ce qu'un double signal sonore se fasse entendre. Le mode gradateur a été activé – la luminosité de la lumière peut être réglée à partir de l'application. En basculant à nouveau l'interrupteur, le module de relais quittera le mode gradateur et la lumière restera à la luminosité réglée.

Déclaration de conformité simplifiée

Orno-Logistic Sp. z o.o. déclare que la sonnette sans fil OR-SH-17100, OR-SH-17101, OR-SH-17102, OR-SH-17103, OR-SH-17104 Module de relais TUYA Smart WiFi + BLE est compatible avec la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : www.orno.pl.
