Type de produit	Minuterie pour éclairage d'escalier
Marque	ORNO
Modèle	OR-CR-230
Installation	Montage sur rail DIN TH35
Dimensions (approx.)	18 x 90 x 60 mm (monomodulaire)
Poids (approx.)	50 g
Alimentation	230 V AC
Réglage du temps	De 30 secondes à 10 minutes
Modes de fonctionnement	Continu ou temporaire
Boîtier	Monomodulaire, pour rail TH35
Utilisation	Intérieur uniquement
Normes	CE
Fonction principale	Maintien temporisé de l'éclairage dans les couloirs, escaliers, etc.
Entretien	Nettoyer avec un chiffon sec, ne pas immerger dans l'eau
Sécurité	Couper l'alimentation avant toute intervention ; ne pas ouvrir l'appareil
Réparabilité	Ne pas réparer soi-même, faire appel à un professionnel
Garantie	Perdue en cas de réparation non professionnelle

FOIRE AUX QUESTIONS - OR-CR-230 ORNO

Comment régler le temps d'éclairage sur le OR-CR-230 ?

Utilisez le bouton de réglage situé sur l'appareil pour ajuster le temps de 30 secondes à 10 minutes. Tournez-le dans le sens horaire pour augmenter le temps.

Quels sont les modes de fonctionnement disponibles ?

Le commutateur propose deux modes : continu (l'éclairage reste allumé tant que le bouton poussoir est enfoncé) et temporaire (l'éclairage s'éteint automatiquement après le temps réglé).

Comment installer le OR-CR-230 sur un rail DIN ?

Assurez-vous que le circuit est hors tension. Clipsez l'appareil sur un rail TH35 (DIN). Connectez les bornes selon le schéma de câblage fourni, puis remettez sous tension.

Peut-on utiliser ce commutateur avec des ampoules LED ?

Oui, le OR-CR-230 est compatible avec les ampoules LED, à condition que la puissance totale ne dépasse pas la charge maximale indiquée (généralement 230V AC, charge résistive). Consultez la notice pour les limites exactes.

Que faire si l'éclairage ne s'éteint pas après le temps réglé ?

Vérifiez que le réglage du temps n'est pas au maximum. Si le problème persiste, l'appareil est peut-être défectueux ou le câblage est incorrect. Coupez l'alimentation et vérifiez les connexions.

Le OR-CR-230 est-il adapté pour une utilisation en extérieur ?

Non, cet appareil est conçu uniquement pour une utilisation en intérieur. Il ne doit pas être exposé à l'humidité ou aux intempéries.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. Ne jamais plonger l'appareil dans l'eau ou utiliser de produits chimiques agressifs.

Puis-je réparer l'appareil moi-même ?

Non, toute réparation ou modification par un non-professionnel entraîne la perte de garantie et peut être dangereuse. Contactez un électricien qualifié.

Quelle est la charge maximale supportée par le OR-CR-230 ?

La charge maximale dépend du type d'éclairage (résistif, inductif). Pour les ampoules à incandescence, elle est généralement de 2300 W à 230 V. Consultez la notice pour les valeurs précises.

Que signifie le symbole de la poubelle barrée sur l'appareil ?

Ce symbole indique que l'appareil ne doit pas être jeté avec les déchets ménagers. Il doit être recyclé dans un point de collecte approprié pour les déchets d'équipements électriques et électroniques.

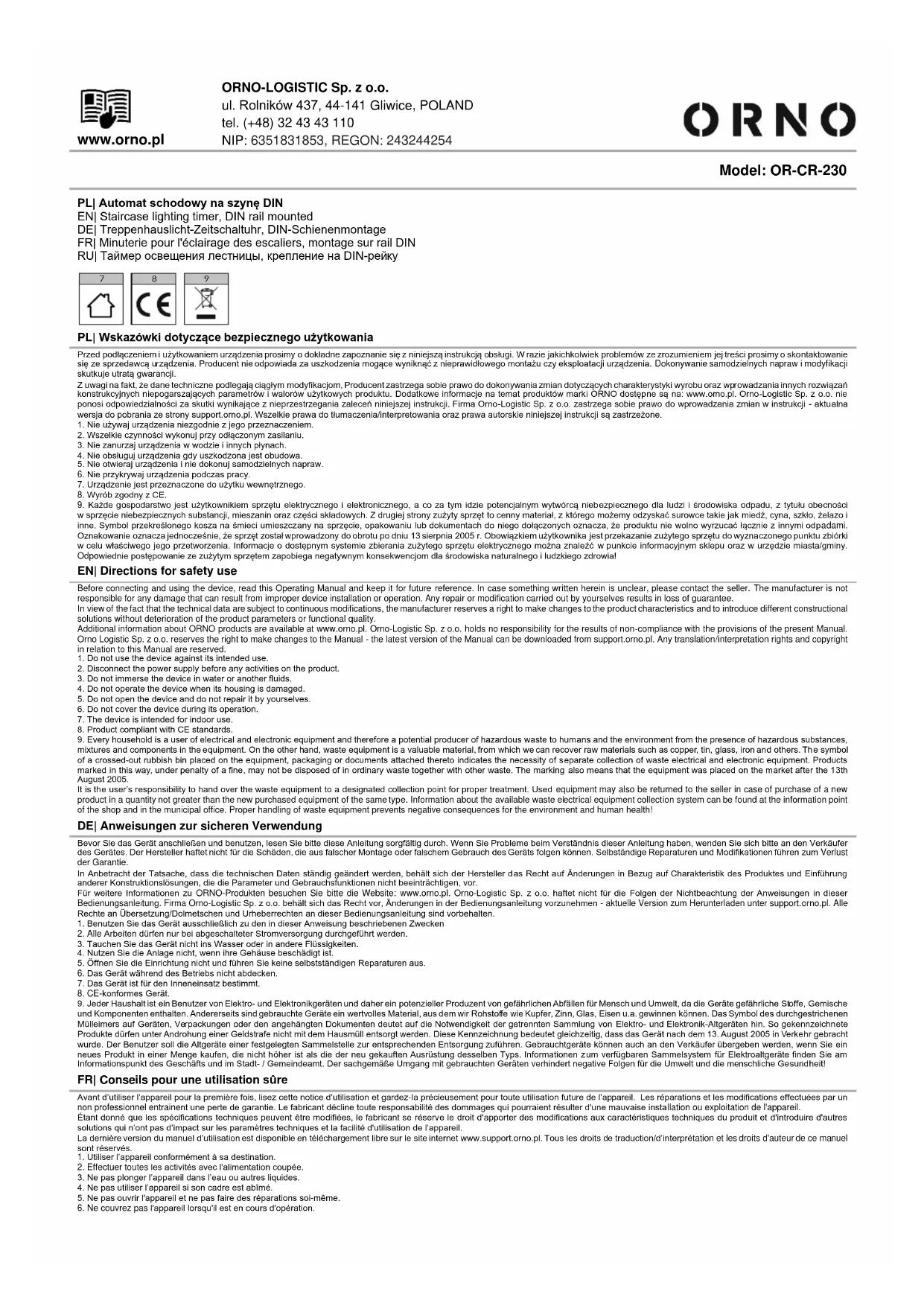

MODE D'EMPLOI OR-CR-230 ORNO

FR| Minuterie pour l'éclairage des escaliers, montage sur rail DIN

FR| Conseils pour une utilisation sûre

Avant d'utiliser l'appareil pour la première fois, lisez cette notice d'utilisation et gardez-la précieusement pour toute utilisation future de l'appareil. Les réparations et les modifications effectuées par un non professionnel entraînent une perte de garantie. Le fabricant décline toute responsabilité des dommages qui pourraient résulter d'une mauvaise installation ou exploitation de l'appareil.

Étant donné que les spécifications techniques peuvent être modifiées, le fabricant se réserve le droit d'apporter des modifications aux caractéristiques techniques du produit et d'introduire d'autres solutions qui n'ont pas d'impact sur les paramètres techniques et la facilité d'utilisation de l'appareil.

La dernière version du manuel d'utilisation est disponible en téléchargement libre sur le site internet www.support.orno.pl. Tous les droits de traduction/d'interprétation et les droits d'auteur de ce manuel sont réservés.

1. Utiliser l'appareil conformément à sa destination.

2. Effectuer toutes les activités avec l'alimentation coupée.

3. Ne pas plonger l'appareil dans l'eau ou autres liquides.

4. Ne pas utiliser l'appareil si son cadre est abîmé.

5. Ne pas ouvrir l'appareil et ne pas faire des réparations soi-même.

6. Ne couvrez pas l'appareil lorsqu'il est en cours d'opération.

7. L'appareil a été conçu pour un usage intérieur.

8. Produit conforme aux normes CE.

9. Chaque ménage est un utilisateur d'équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l'homme et l'environnement du fait de la présence de substances, mélanges et composants dangereux dans les équipements. D'autre part, les déchets d'équipements sont une matière précieuse à partir de laquelle nous pouvons récupérer des matières premières telles que le cuivre, l'étain, le verre, le fer et autres. Le symbole d'une poubelle barrée d'une croix placée sur l'équipement, l'emballage ou les documents qui y sont joints indique la nécessité d'une collecte sélective des déchets d'équipements électriques et électroniques. Les produits ainsi marqués, sous peine d'amende, ne peuvent être éliminés avec les déchets ordinaires avec les autres déchets. Le marquage signifie également que l'équipement a été mis sur le marché après le 13 août 2005.

Il est de la responsabilité de l'utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. L'équipement usagé peut également être retourné au vendeur en cas d'achat d'un nouveau produit en quantité n'excédant pas celle de l'équipement neuf acheté du même type. Les informations sur le système de collecte des déchets d'équipements électriques sont disponibles au point d'information du magasin et au bureau municipal. Une manipulation correcte des équipements de traitement des déchets permet d'éviter les conséquences négatives pour l'environnement et la santé humaine!

Le commutateur d'escalier serve à maintenir l'éclairage dans les couloirs, les escaliers, les routes de passages dans les immeubles de bureaux et les hôtels ou autres objets pour une période déterminée, après laquelle l'éclairage sera éteinte automatiquement.

- régulation continue du temps de travail de 30 sec. à 10 min.,

- deux modes : continu ou temporaire,

- boîtier mono modulaire,

- montage sur le rail TH35.

INSTALLATION

1. Déconnecter le circuit d'alimentation.

2. Vérifier à l'aide d'un appareil approprié qu'il n'y a aucune tension sur les câbles de connexion.

3. Fixer l'appareil dans le appareillage sur le rail TH35.

4. Connecter les bornes selon le schéma.

5. Fixer le circuit d'alimentation.

6. Régler le temps de mise en marche désiré d'éclairage.
