ENT-KT-75-C12 - Contacteur électrique ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contacteur électrique pour compensation d'énergie réactive (condensateur)
Marque	ENTES
Modèle	ENT-KT-75-C12
Tension nominale	400-440 V AC (50/60 Hz)
Puissance assignée	75 kVAr à 400 V / 40 kVAr à 230 V
Courant nominal	108,25 A à 400 V / 104,97 A à 230 V
Catégorie d'emploi	AC-6B selon IEC 60947-4-1
Contacts auxiliaires intégrés	1 NO + 2 NC (à fermeture anticipée)
Nombre max. d'opérations par heure	240
Durée de vie électrique	100 000 manœuvres
Température de fonctionnement	0 à 55 °C
Montage	Rail DIN 35 mm ou fixation par vis
Dimensions approximatives (L x H x P)	180 x 200 x 127 mm
Poids approximatif	2 kg
Fonctions principales	Commutation de condensateurs, limitation du courant d'appel par résistances de pré-charge intégrées, contacts principaux en alliage spécial
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Vérifier périodiquement le serrage des connexions.
Sécurité	Débrancher l'alimentation avant toute intervention. Respecter les consignes de la notice d'utilisation.
Pièces détachées et réparabilité	Contacter le service après-vente ENTES pour les pièces de rechange. Réparation par un professionnel qualifié.
Informations générales	Conforme aux normes IEC 60947-4-1 et IS/IEC 60947-4-1. Utilisé dans les tableaux de compensation d'énergie réactive.

FOIRE AUX QUESTIONS - ENT-KT-75-C12 ENTES

À quoi sert un contacteur de compensation comme l'ENT-KT-75-C12 ?

Ce contacteur est spécialement conçu pour commuter des condensateurs dans les installations de compensation d'énergie réactive. Il limite les courants d'appel élevés grâce à des résistances de pré-charge intégrées, protégeant ainsi les contacts principaux.

Quelle est la tension de commande de la bobine ?

La notice ne précise pas explicitement la tension de la bobine. Généralement, pour les contacteurs de cette gamme, la bobine est disponible en 230 V AC ou 400 V AC. Veuillez vérifier l'étiquette sur l'appareil ou consulter la documentation technique ENTES.

Peut-on utiliser ce contacteur pour démarrer un moteur ?

Non, ce contacteur est conçu pour la commutation de condensateurs (catégorie AC-6B) et non pour des charges inductives comme les moteurs. Pour un moteur, utilisez un contacteur adapté à la catégorie AC-3.

Comment installer le contacteur sur un rail DIN ?

L'ENT-KT-75-C12 se monte sur un rail DIN 35 mm ou par vis. Pour le rail DIN, encliquetez le contacteur en alignant les fixations sur le rail et en poussant jusqu'au déclic. Pour le démonter, tirez le clip de déverrouillage.

Quelle est la durée de vie électrique de ce contacteur ?

La durée de vie électrique est de 100 000 manœuvres en conditions nominales. Le nombre maximal d'opérations par heure est de 240.

Comment raccorder les contacts auxiliaires ?

Les contacts auxiliaires sont au nombre de 1 NO (normalement ouvert) et 2 NC (normalement fermés). Ils sont à fermeture anticipée pour assurer la pré-charge des condensateurs. Connectez-les selon le schéma de câblage fourni dans la notice.

Que faire en cas de dysfonctionnement du contacteur ?

Vérifiez d'abord les connexions et l'état des fusibles. Si le problème persiste, contactez un électricien qualifié ou le service après-vente ENTES. Ne tentez pas de réparer vous-même l'appareil.

Ce contacteur supporte-t-il des températures élevées ?

Oui, la plage de température de fonctionnement est de 0 à 55 °C. Au-delà, un déclassement de la puissance est nécessaire. Consultez la notice pour les facteurs de correction.

Quelle est la différence entre un contacteur standard et un contacteur de compensation ?

Un contacteur de compensation intègre des résistances de pré-charge et des contacts auxiliaires à fermeture anticipée pour limiter le courant d'appel des condensateurs. Un contacteur standard n'est pas conçu pour supporter ces surintensités et risquerait d'être endommagé.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement sur le site notice-facile.com au format PDF. Recherchez 'ENT-KT-75-C12 ENTES' pour y accéder.

MODE D'EMPLOI ENT-KT-75-C12 ENTES

E/NTES

ENT Serisi Kompanzasyon Kontaktörleri

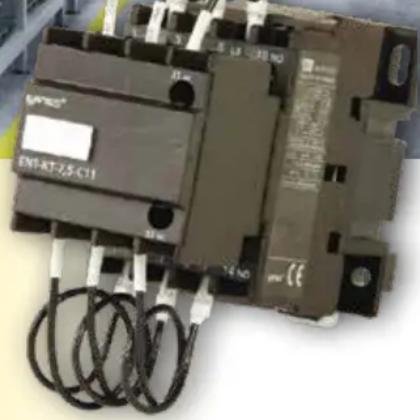

Close-up of an industrial electrical contactor with coiled wires (no visible text or symbols)

Uzun Elektriksel Ömür

Kompakt ve Dayanıklı Tasarım

Entegre Yardımcı Kontak Seçeneği

Neden Kompanzasyon Kontaktörü kullanılır?

Anahtarlama anında, bir kondansatör pratikte kısa devre gibi davranır. Kondansatörün ani akımı (şarj akımı) büyüklüğü, anahtarlama anındaki AC gerilim seviyesine, besleme kablosunun ve güç transformatörlerinin empedansına bağlıdır.

Bireysel kondansatör yüklerinde, şarj akımı tepe değeri, kondansatörün nominal akımının 30 katına kadar çıkabilir. Çok kademeli kondansatörler için ise 180 katından daha yüksek ani akımlar oluşabilir.

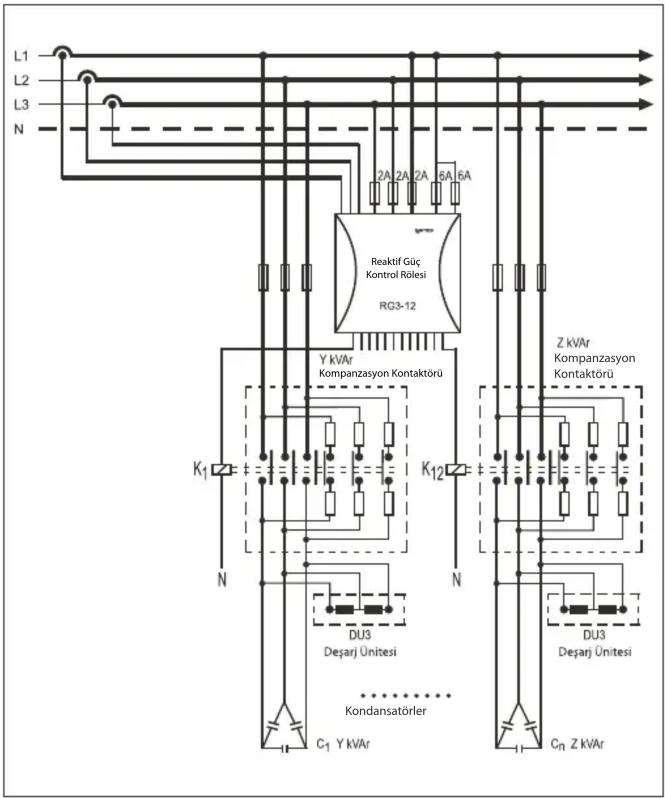

L1 L2 L3 N Reaktif Güç Kontrol Rölesi RG3-12 Y kVAr Kompanzasyon Kontaktörü Z kVAr Kompanzasyon Kontaktörü K1 N K12 DU3 Deşarj Ünitesi Dus3 Deşarj Ünitesi C1 Y kVAr Cn Z kVAr Kondansatörler

Çalışma Prensibi

ENT Serisi Kondansatör Kontaktörleri, Kondansatörlü uygulamaları karşılamak üzere özel olarak tasarlanmıştır. Kontaktörler, üç adet erken kapanan yardımcı kontak bloğu ile donatılmıştır ve her faz için iki hızlı deşarj sönümleme direnci bulunan altı direnç ile seri bağlanmıştır. Bu yapı, ani akımı, kontaktörün yapma kapasitesinin içinde kalacak şekilde sınırlar. Ana kontaklar, normal nominal kondansatör akımını taşıyacak şekilde tasarlanmıştır ve kapanma işlemi sonrası dirençleri etkili bir şekilde kısa devre yapar.

Böyle yüksek akım, başlangıçtaki inrush akımının hem şebeke beslemesinden hem de önceden bağlı olan kondansatörden alınmasından dolayı kontaktör üzerinden geçebilir. Bu tür inrush akım, Standart Kontaktörlerin ana kontaklarını eritmek için yeterli olabilir.

• Akım dalgalanmasını sınırlamak için hızlı deşarj sağlayan seri sönümleme direnci ekleyin.
• Özel Kondansatör Kontaktörü kullanın.

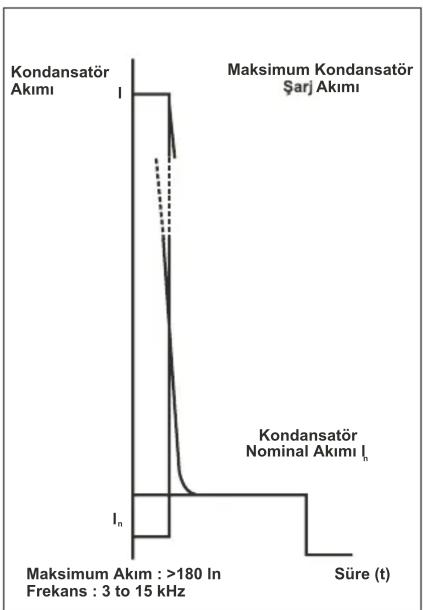

Kondansatör Akımı I Maksimum Kondansatör Şarj Akımı Kondansatör Nominal Akımı Iₙ In Maksimum Akım : >180 In Frekans : 3 to 15 kHz Süre (t)

Bu tasarım, kondansatör yüklerinin güvenli ve verimli bir şekilde anahtarlanması sağlar.

Ürün Serisi

• Kontaktörler; 3 fazlı, 415V AC, 50/60Hz olmak üzere 2,5kVAr'dan 100kVAr'a kadardır.
• IEC 60947-4-1 ve IS/IEC 60947-4-1 AC-6B kullanım kategorisine uygundur

Faydaları:

• IS 13947-4-1 standardına göre AC-6B kullanım kategorisine uygundur.
• Pahalı yedek parça maliyetlerini azaltır.
• Uzun elektriksel ömür sağlar.
• 'Açık' konumda düşük güç kaybı, enerji tasarrufu sağlar.
• Yüksek güvenlik sunar.
• Tehlikeli gerilim riski yoktur.
• Kondansatörlerin paralel anahtarlanması sağlar ve güç düşüşü (de-rating) gerektirmez.
• Daha az bakım ve arıza süresi ile işletme verimliliğini artırır.

Teknik Özellikler

	“Çalışma Gücü (kVAr) 0<55 °C 50/60Hz”				Ani Yardımcı Kontaklar		Saatlik Maksimum Operasyon Sayısı	Anahtarlama Ömrü
	220V-240V 400V-440V
	Güç (kVAr)	Akım @220V	Güç (kVAr)	Akım @400V	NO NC			Uygulama Sayısı
ENT-KT-2,5-C10 1,4 3,67	2,5 3,6 1 0 24	0 150.000
ENT-KT-5-C10 2,8 7,34 5	7,21 1 0 240	150.000
ENT-KT-7,5-C11	4	10,49	7,5	10,82	1	1	240	200.000
ENT-KT-12-C11	6,7	17,58	12,5	18,04	1	1	240	200.000
ENT-KT-16-C11	8,5	22,3	16,7	24,1	1	1	240	200.000
ENT-KT-20-C11	10	26,24	20	28,86	1	1	240	100.000
ENT-KT-25-C11	15	39,36	25	36,08	1	1	240	100.000
ENT-KT-33-C12	20	52,48	33,3	48,06	1	2	240	100.000
ENT-KT-40-C12	25	65,6	40	57,73	1	2	240	100.000
ENT-KT-50-C12	30	78,72	50	72,16	1	2	240	100.000
ENT-KT-60-C12	40	104,97	60	86,6	1	2	240	100.000
ENT-KT-75-C12	40	104,97	75	108,25	1	2	240	100.000
ENT-KT-100-C12	60	262,43	100	144,33	1	2	240	100.000

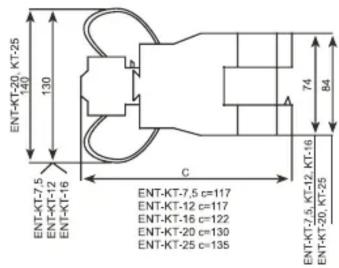

Teknik Çizimler

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11

ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 ENT-KT-12 ENT-KT-16 ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135 ENT-KT-2,5, KT-12, KT-16 ENT-KT-20, KT-25

Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

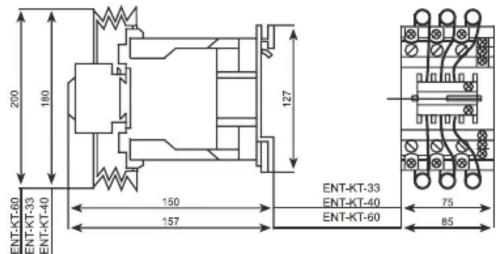

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12

200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-2,5-C10, ENT-KT-5-C10

C=80 74

ENT-KT-2,5, KT-5

ENT-KT-2,5, KT-5
contacts: special alloy

ENT-KT-2,5, KT-5
Kontaktör Tipi ENT-KT-2,5-C10 – ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-100-C12

120 154

154 235

110 95 130
