Type de produit Contacteur électrique pour compensation d'énergie réactive
Marque ENTES
Modèle ENT-KT-20-C11
Catégorie Contacteur électrique
Puissance nominale (400-440 V) 20 kVAr
Puissance nominale (220-240 V) 10 kVAr
Courant nominal (400 V) 28,86 A
Courant nominal (220 V) 26,24 A
Catégorie d'emploi AC-6B (IEC 60947-4-1)
Contacts auxiliaires 1 NO + 1 NC
Fréquence 50/60 Hz
Nombre de pôles 3 pôles
Température de fonctionnement 0 °C à 55 °C
Nombre max. d'opérations par heure 240
Durée de vie électrique 100 000 cycles
Dimensions (H x L x P) 130 x 40 x 74 mm
Poids Environ 0,5 kg
Montage Rail DIN 35 mm
Caractéristiques spéciales Contacts à fermeture anticipée, résistances de décharge pour limiter l'appel de courant
Entretien Aucun entretien particulier requis. Vérifier périodiquement le serrage des connexions.
Sécurité Conforme aux normes IEC. Couper l'alimentation avant toute intervention.

FOIRE AUX QUESTIONS - ENT-KT-20-C11 ENTES

Qu'est-ce que le contacteur ENT-KT-20-C11 ?
Le ENT-KT-20-C11 est un contacteur électrique spécialement conçu pour la commutation de charges capacitives (condensateurs) dans les installations de compensation d'énergie réactive. Il intègre des résistances de décharge et des contacts anticipés pour limiter les appels de courant.
Comment installer le contacteur sur un rail DIN ?
Le contacteur se monte simplement sur un rail DIN 35 mm. Il suffit de clipser le boîtier sur le rail en exerçant une pression jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez sur la languette de déverrouillage.
Quelle est la puissance maximale des condensateurs que ce contacteur peut commuter ?
Sous 400-440 V, il peut commuter jusqu'à 20 kVAr. Sous 220-240 V, la puissance maximale est de 10 kVAr.
Quels sont les contacts auxiliaires disponibles ?
Le modèle ENT-KT-20-C11 est équipé d'un contact auxiliaire normalement ouvert (NO) et d'un normalement fermé (NC). Ces contacts peuvent être utilisés pour la signalisation ou le câblage de commande.
Comment câbler le contacteur ?
Reportez-vous au schéma de la notice. Les bornes principales sont généralement marquées L1, L2, L3 pour l'alimentation et T1, T2, T3 pour la charge. Les contacts auxiliaires sont repérés A1, A2 pour la bobine et NO/NC. Respectez les sections de câbles recommandées (voir caractéristiques techniques).
Quelle est la durée de vie électrique du contacteur ?
La durée de vie électrique est de 100 000 cycles en conditions nominales (AC-6B). La durée de vie mécanique est plus élevée.
Peut-on utiliser ce contacteur pour d'autres types de charges ?
Ce contacteur est optimisé pour les charges capacitives. Pour d'autres applications (résistives, inductives), utilisez un contacteur standard adapté à la catégorie correspondante.
Comment entretenir le contacteur ?
Le contacteur ne nécessite pas d'entretien régulier. Il est conseillé de vérifier périodiquement le serrage des connexions et l'état des contacts. En cas de dysfonctionnement, remplacez le contacteur complet.
Quelles sont les précautions de sécurité à prendre ?
Coupez toujours l'alimentation avant d'intervenir. Assurez-vous que les condensateurs sont déchargés (utilisez des résistances de décharge ou attendez 5 minutes). Respectez les normes électriques en vigueur.
Où trouver la notice complète ?
La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle ENT-KT-20-C11 d'ENTES. Vous pouvez également demander une traduction dans votre langue.

Questions des utilisateurs sur ENT-KT-20-C11 ENTES

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Contacteur électrique au format PDF gratuitement ! Retrouvez votre notice ENT-KT-20-C11 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ENT-KT-20-C11 de la marque ENTES.

MODE D'EMPLOI ENT-KT-20-C11 ENTES

E/NTES

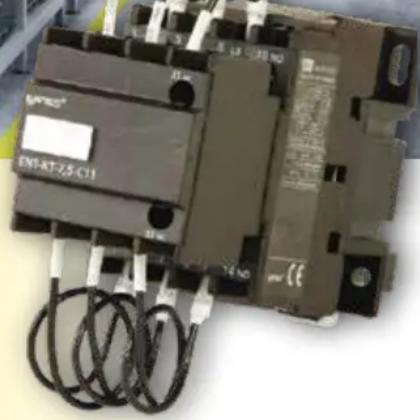

ENT Serisi Kompanzasyon Kontaktörleri

ENTES ENT-KT-20-C11 - ENT Serisi Kompanzasyon Kontaktörleri - 1

natural_image Close-up of an industrial electrical contactor with coiled wires (no visible text or symbols)

Uzun Elektriksel Ömür

Kompakt ve Dayanıklı Tasarım

Entegre Yardımcı Kontak Seçeneği

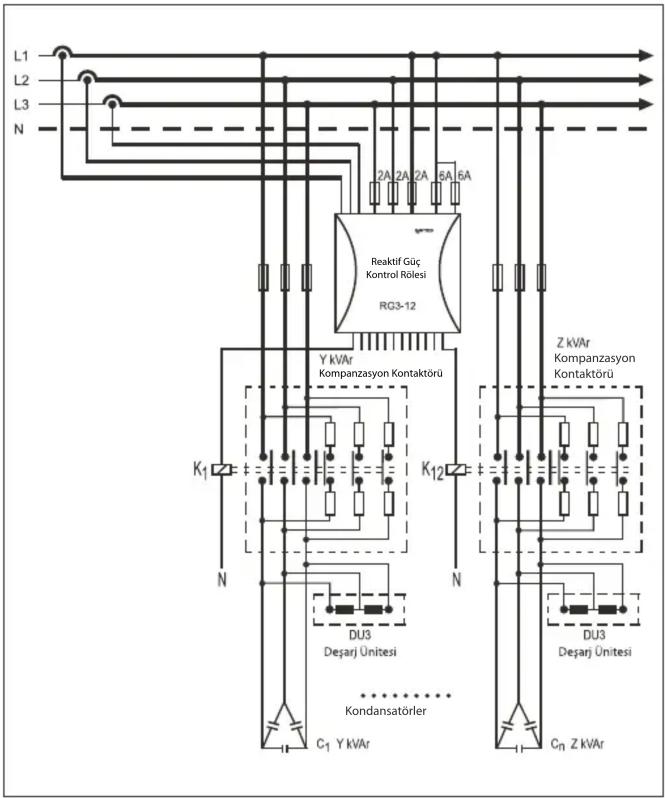

Neden Kompanzasyon Kontaktörü kullanılır?

Anahtarlama anında, bir kondansatör pratikte kısa devre gibi davranır. Kondansatörün ani akımı (şarj akımı) büyüklüğü, anahtarlama anındaki AC gerilim seviyesine, besleme kablosunun ve güç transformatörlerinin empedansına bağlıdır.

Bireysel kondansatör yüklerinde, şarj akımı tepe değeri, kondansatörün nominal akımının 30 katına kadar çıkabilir. Çok kademeli kondansatörler için ise 180 katından daha yüksek ani akımlar oluşabilir.

ENTES ENT-KT-20-C11 - Neden Kompanzasyon Kontaktörü kullanılır? - 1

text_image L1 L2 L3 N Reaktif Güç Kontrol Rölesi RG3-12 Y kVAr Kompanzasyon Kontaktörü Z kVAr Kompanzasyon Kontaktörü K1 N K12 DU3 Deşarj Ünitesi Dus3 Deşarj Ünitesi C1 Y kVAr Cn Z kVAr Kondansatörler

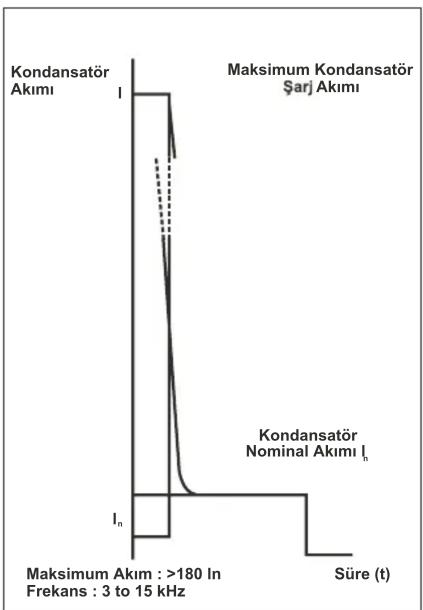

Çalışma Prensibi

ENT Serisi Kondansatör Kontaktörleri, Kondansatörlü uygulamaları karşılamak üzere özel olarak tasarlanmıştır. Kontaktörler, üç adet erken kapanan yardımcı kontak bloğu ile donatılmıştır ve her faz için iki hızlı deşarj sönümleme direnci bulunan altı direnç ile seri bağlanmıştır. Bu yapı, ani akımı, kontaktörün yapma kapasitesinin içinde kalacak şekilde sınırlar. Ana kontaklar, normal nominal kondansatör akımını taşıyacak şekilde tasarlanmıştır ve kapanma işlemi sonrası dirençleri etkili bir şekilde kısa devre yapar.

Böyle yüksek akım, başlangıçtaki inrush akımının hem şebeke beslemesinden hem de önceden bağlı olan kondansatörden alınmasından dolayı kontaktör üzerinden geçebilir. Bu tür inrush akım, Standart Kontaktörlerin ana kontaklarını eritmek için yeterli olabilir.

  • Akım dalgalanmasını sınırlamak için hızlı deşarj sağlayan seri sönümleme direnci ekleyin.
  • Özel Kondansatör Kontaktörü kullanın.

ENTES ENT-KT-20-C11 - Çalışma Prensibi - 1

text_image Kondansatör Akımı I Maksimum Kondansatör Şarj Akımı Kondansatör Nominal Akımı Iₙ In Maksimum Akım : >180 In Frekans : 3 to 15 kHz Süre (t)

Bu tasarım, kondansatör yüklerinin güvenli ve verimli bir şekilde anahtarlanması sağlar.

Ürün Serisi

  • Kontaktörler; 3 fazlı, 415V AC, 50/60Hz olmak üzere 2,5kVAr'dan 100kVAr'a kadardır.
  • IEC 60947-4-1 ve IS/IEC 60947-4-1 AC-6B kullanım kategorisine uygundur

Faydaları:

  • IS 13947-4-1 standardına göre AC-6B kullanım kategorisine uygundur.
  • Pahalı yedek parça maliyetlerini azaltır.
  • Uzun elektriksel ömür sağlar.
  • 'Açık' konumda düşük güç kaybı, enerji tasarrufu sağlar.
  • Yüksek güvenlik sunar.
  • Tehlikeli gerilim riski yoktur.
  • Kondansatörlerin paralel anahtarlanması sağlar ve güç düşüşü (de-rating) gerektirmez.
  • Daha az bakım ve arıza süresi ile işletme verimliliğini artırır.

Teknik Özellikler

“Çalışma Gücü (kVAr) 0<55 °C 50/60Hz”Ani Yardımcı KontaklarSaatlik Maksimum Operasyon SayısıAnahtarlama Ömrü
220V-240V 400V-440V
Güç (kVAr)Akım @220VGüç (kVAr)Akım @400VNO NCUygulama Sayısı
ENT-KT-2,5-C10 1,4 3,672,5 3,6 1 0 240 150.000
ENT-KT-5-C10 2,8 7,34 57,21 1 0 240150.000
ENT-KT-7,5-C11410,497,510,8211240200.000
ENT-KT-12-C116,717,5812,518,0411240200.000
ENT-KT-16-C118,522,316,724,111240200.000
ENT-KT-20-C111026,242028,8611240100.000
ENT-KT-25-C111539,362536,0811240100.000
ENT-KT-33-C122052,4833,348,0612240100.000
ENT-KT-40-C122565,64057,7312240100.000
ENT-KT-50-C123078,725072,1612240100.000
ENT-KT-60-C1240104,976086,612240100.000
ENT-KT-75-C1240104,9775108,2512240100.000
ENT-KT-100-C1260262,43100144,3312240100.000

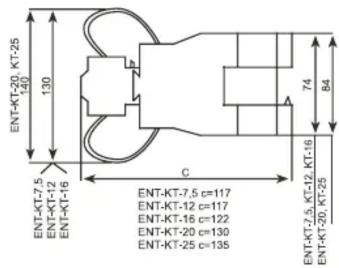

Teknik Çizimler

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11
ENTES ENT-KT-20-C11 - Faydaları: - 1

text_image ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 ENT-KT-12 ENT-KT-16 ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135 ENT-KT-2,5, KT-12, KT-16 ENT-KT-20, KT-25

ENTES ENT-KT-20-C11 - Faydaları: - 2

text_image 45 56 ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

ENTES ENT-KT-20-C11 - Faydaları: - 3
Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

ENTES ENT-KT-20-C11 - Faydaları: - 4

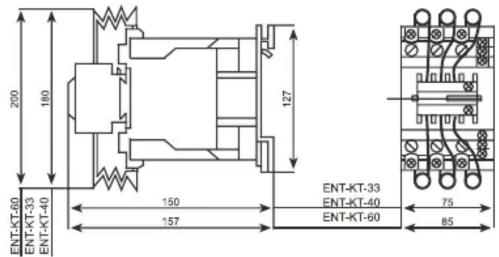

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12
ENTES ENT-KT-20-C11 - Faydaları: - 5

text_image 200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

ENTES ENT-KT-20-C11 - Faydaları: - 6
Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-2,5-C10, ENT-KT-5-C10
ENTES ENT-KT-20-C11 - Faydaları: - 7

text_image C=80 74

ENT-KT-2,5, KT-5

ENTES ENT-KT-20-C11 - Faydaları: - 8
ENT-KT-2,5, KT-5
contacts: special alloy

ENTES ENT-KT-20-C11 - Faydaları: - 9
ENT-KT-2,5, KT-5
Kontaktör Tipi ENT-KT-2,5-C10 – ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-100-C12
ENTES ENT-KT-20-C11 - Faydaları: - 10

text_image 120 154

ENTES ENT-KT-20-C11 - Faydaları: - 11

text_image 154 236

ENTES ENT-KT-20-C11 - Faydaları: - 12

text_image 110 95 130
