Type de produit	Contacteur électrique de compensation
Marque	ENTES
Modèle	ENT-KT-7.5-C11
Catégorie	Contacteur pour condensateurs
Normes	IEC 60947-4-1, IS/IEC 60947-4-1, AC-6B
Tension nominale	415 V AC, 50/60 Hz
Puissance de commutation	7,5 kVAr (400-440 V) / 4 kVAr (220-240 V)
Courant nominal	10,82 A (400 V) / 10,49 A (220 V)
Nombre de pôles	3 phases
Contacts auxiliaires	1 NO + 1 NC instantanés
Endurance électrique	200 000 manœuvres
Nombre max d'opérations par heure	240
Température de fonctionnement	0 à 55 °C
Dimensions (L x H x P)	40 x 74 x 117 mm
Poids approximatif	0.25 kg
Montage	Rail DIN 35 mm
Matériau des contacts	Alliage spécial, résistances amortissantes intégrées
Fonctions principales	Commutation de batteries de condensateurs, limitation des courants d'appel
Entretien	Nettoyer avec un chiffon sec, sans solvant
Sécurité	Protection contre les surintensités, éviter le contact avec les pièces sous tension

FOIRE AUX QUESTIONS - ENT-KT-7 5-C11 ENTES

Quel est le rôle d'un contacteur de compensation ?

Le contacteur de compensation est conçu pour commuter des batteries de condensateurs en limitant le courant d'appel élevé (jusqu'à 180 fois le courant nominal) grâce à des résistances amortissantes intégrées. Il évite le soudage des contacts et assure une longue durée de vie.

Quelle est la tension de fonctionnement du ENT-KT-7.5-C11 ?

Il fonctionne sous une tension nominale de 415 V AC, 50/60 Hz, avec une plage de puissance de 2,5 kVAr à 100 kVAr selon le modèle.

Combien de contacts auxiliaires possède-t-il ?

Ce modèle dispose d'un contact NO (normalement ouvert) et d'un contact NC (normalement fermé) instantanés, permettant une intégration aisée dans les systèmes de contrôle.

Quelle est la durée de vie électrique de ce contacteur ?

L'endurance électrique est de 200 000 manœuvres pour le modèle ENT-KT-7.5-C11, avec un maximum de 240 opérations par heure.

Peut-on monter ce contacteur sur un rail DIN ?

Oui, il se monte sur un rail DIN de 35 mm, ce qui facilite son installation dans une armoire électrique.

Comment limiter le courant d'appel lors de la commutation de condensateurs ?

Le contacteur intègre trois blocs de contacts auxiliaires à fermeture anticipée et six résistances d'amortissement série (deux par phase) qui limitent le courant d'appel pour rester dans la capacité de fermeture du contacteur.

Quelles sont les normes auxquelles ce contacteur est conforme ?

Il est conforme aux normes IEC 60947-4-1 et IS/IEC 60947-4-1 pour la catégorie d'emploi AC-6B.

Quelle est la puissance commutée maximale en kVAr pour ce modèle ?

Le ENT-KT-7.5-C11 commute jusqu'à 7,5 kVAr sous 400-440 V et 4 kVAr sous 220-240 V.

Quel entretien est nécessaire pour ce contacteur ?

Un nettoyage régulier avec un chiffon sec non pelucheux est recommandé. N'utilisez pas de solvants ni de liquides. Vérifiez périodiquement le serrage des connexions et l'état des contacts.

Que faire si le contacteur chauffe anormalement ?

Une surchauffe peut indiquer un défaut de connexion ou une surcharge. Vérifiez le serrage des câbles, la puissance des condensateurs et l'ambiance thermique (max 55 °C). Si le problème persiste, remplacez le contacteur.

MODE D'EMPLOI ENT-KT-7 5-C11 ENTES

E/NTES

ENT Series Compensation Contactors

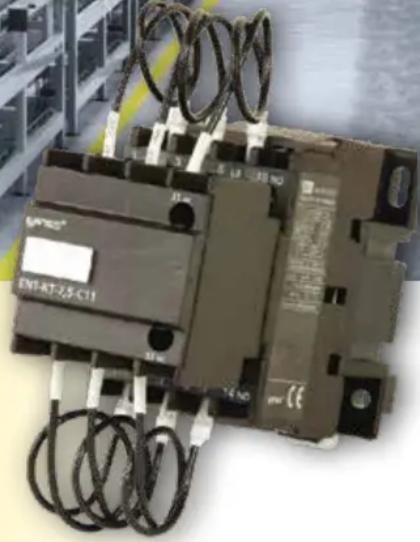

Close-up of an ENF-AT-2,5-C11 electrical contactor with coiled wires and no visible text or symbols on the device itself.

Long Lifespan

Compact and Robust Design

Integrated Auxiliary Contact Option

Why Use a Compensation Contactor?

At the moment of switching, a capacitor practically behaves like a short circuit.

The magnitude of the inrush (charging) current depends on the AC voltage level at the moment of switching, as well as the impedance of the supply cable and power transformers.

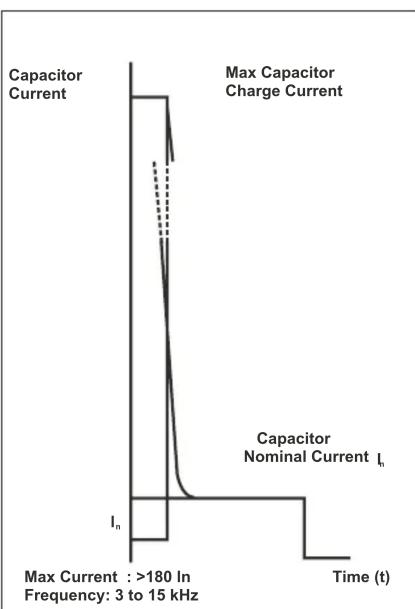

In single capacitor applications, the peak charging current can reach up to 30 times the capacitor's rated current. For multi-step capacitor banks, inrush currents may exceed 180 times the rated value.

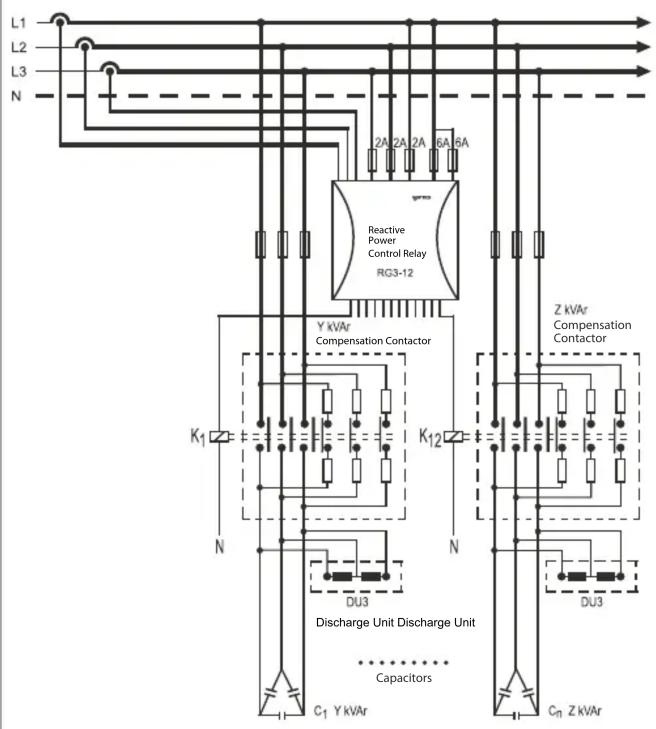

L1 L2 L3 N 2A 2A 2A 6A 6A Reactive Power Control Relay RG3-12 Y kVAr Compensation Contactor K1 N K12 Z kVAr Compensation Contactor Discharge Unit Discharge Unit Capacitors C1 Y kVAr DU3 DU3 Cn Z kVAr

This excessive inrush current may pass through the contactor due to the contribution from both the supply network and the previously connected capacitors. Such current levels can be sufficient to cause welding of the main contacts in standard contactors.

• To limit current fluctuations, add a series damping resistor for fast discharge.
• Make sure to use a specially designed capacitor contactor.

Working Princible

The ENT Series Capacitor Contactors are specially designed to meet capacitor application requirements. The contactors are equipped with three early-make auxiliary contact blocks and six series-connected resistors—two fast discharge damping resistors per phase. This design limits the inrush current to remain within the contactor's making capacity. The main contacts are designed to carry the normal rated capacitor current, and after closing, effectively short-circuit the resistors.

This design enables safe and reliable switching of capacitor loads with high efficiency.

Product Series

• The contactors are three-phase, rated for 415V AC, 50/60 Hz, with capacities ranging from 2.5 kVAr to 100 kVAr.
  • They comply with IEC 60947-4-1 and IS/IEC 60947-4-1 standards for AC-6B utilization category.

Benefits:

• Compliant with IS 13947-4-1 Standard for AC-6B Utilization Category
• Reduces costly spare part expenses.
• Ensures long electrical lifetime.
• Provides low power loss in the 'ON' position, contributing to energy savings.
• Offers high safety.
• Eliminates the risk of dangerous voltage.
• Enables parallel switching of capacitors without requiring power derating.
• Increases operational efficiency with less maintenance and downtime.

Technical Specifications

	"Operating Power (kVAr) 0<55 °C 50/60Hz"				Instantaneous Auxiliary Contacts		Maximum Operations per Hour	Switching Life
	220V-240V 400V-440V
	Power (kVAr)	Akım @220V	Power (kVAr)	Akım @400V	NO NC			Number of Uses
ENT-KT-2,5-C10 1,4 3,67	2,5 3,6 1 0 24	0 150.000
ENT-KT-5-C10 2,8 7,34 5	7,21 1 0 240	150.000
ENT-KT-7,5-C11 4 10,49	7,5	10,82	1 1 240 200.000
ENT-KT-12-C11	6,7	17,58	12,5	18,04	1	1	240	200.000
ENT-KT-16-C11	8,5	22,3	16,7	24,1	1	1	240	200.000
ENT-KT-20-C11	10	26,24	20	28,86	1	1	240	100.000
ENT-KT-25-C11	15	39,36	25	36,08	1	1	240	100.000
ENT-KT-33-C12	20	52,48	33,3	48,06	1	2	240	100.000
ENT-KT-40-C12	25 65,6	40	57,73 1 2 240 100.000
ENT-KT-50-C12	30	78,72	50	72,16	1	2	240	100.000
ENT-KT-60-C12	40	104,97	60	86,6	1	2	240	100.000
ENT-KT-75-C12	40	104,97	75	108,25	1	2	240	100.000
ENT-KT-100-C12	60	262,43	100	144,33	1	2	240	100.000

Technical Drawings

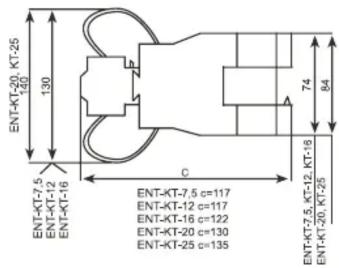

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11

ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135

ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT	KT-7,5	KT-12	KT-16	KT-20	KT-25
G	35	35	35	40	40

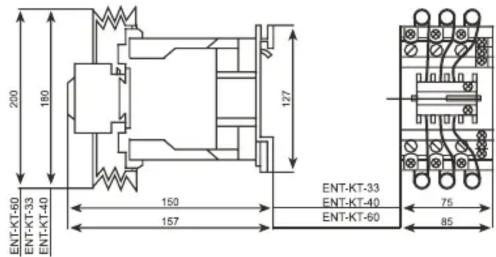

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12

200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT-KT-2,5-C10, ENT-KT-5-C10

C=80 74

contacts: special alloy

ENT-KT-2,5, KT-5
Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT-KT-100-C12

120 154

154 236

110 95 6 130
