Type de produit	Contacteur pour condensateurs (compensation d'énergie réactive)
Marque	ENTES
Modèle	ENT-KT-12-C11
Tension de commande (bobine)	230 V AC (typique)
Puissance de commutation (400 V)	12.5 kVAr
Courant nominal (400 V)	18.04 A
Contacts auxiliaires	1 NO + 1 NC
Opérations maximales par heure	240
Durée de vie électrique	200 000 manœuvres
Montage	Sur rail DIN 35 mm
Poids estimé	0.6 kg
Température de fonctionnement	0°C à 55°C
Normes	IEC 60947-4-1, catégorie AC-6B
Fonctions principales	Commutation de batteries de condensateurs ; limitation des courants d'appel via résistances de décharge intégrées ; protection contre les surintensités
Entretien et nettoyage	Nettoyer les contacts avec un chiffon sec si nécessaire ; vérifier périodiquement les connexions
Sécurité	Utiliser avec une unité de décharge (deşarj ünitesi) ; ne pas toucher sous tension ; respecter les consignes de la notice
Pièces détachées et réparabilité	Bobine de commande, contacts auxiliaires disponibles

FOIRE AUX QUESTIONS - ENT-KT-12-C11 ENTES

Quelle est la tension de commande du contacteur ENT-KT-12-C11 ?

La tension de commande typique de la bobine est de 230 V AC (50/60 Hz). Vérifiez l'étiquette du produit pour confirmer.

Comment câbler le contacteur pour une batterie de condensateurs ?

Le contacteur possède trois pôles principaux pour les phases (L1, L2, L3) et un auxiliaire. Les condensateurs doivent être connectés entre les bornes de sortie et le neutre. Une unité de décharge (ex: DU3) doit être installée en parallèle avec chaque condensateur. Suivez le schéma de la notice.

Quelle est la puissance maximale de condensateurs que ce contacteur peut commuter ?

À 400 V, la puissance maximale est de 12.5 kVAr. À 240 V, elle est de 6.7 kVAr. Ne pas dépasser ces valeurs pour éviter l'endommagement.

Le contacteur est-il adapté pour des applications avec moteur ?

Non, ce contacteur est spécialement conçu pour la commutation de condensateurs (catégorie AC-6B). Pour les moteurs, utilisez un contacteur standard (AC-3).

Quelle est la durée de vie électrique du contacteur ?

La durée de vie électrique est de 200 000 manœuvres à pleine charge. Le nombre d'opérations par heure est limité à 240.

Comment installer le contacteur sur un rail DIN ?

Le contacteur se fixe sur un rail DIN 35 mm. Poussez-le vers le bas jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez le levier de déverrouillage vers le bas.

Quels sont les accessoires nécessaires pour l'utilisation ?

Il est impératif d'utiliser une unité de décharge (ex: ENTES DU3) en parallèle avec chaque condensateur pour évacuer la charge résiduelle. Des résistances de décharge sont intégrées dans le contacteur.

Que faire en cas de surchauffe du contacteur ?

Vérifiez que la charge ne dépasse pas la puissance nominale. Assurez-vous que la ventilation est suffisante et que la température ambiante ne dépasse pas 55°C. Si le problème persiste, consultez un technicien.

Comment nettoyer les contacts ?

Débranchez l'alimentation. Utilisez un chiffon sec non pelucheux pour nettoyer les contacts. N'utilisez pas de solvants ou d'abrasifs. Si les contacts sont soudés, remplacez le contacteur.

Où trouver des pièces de rechange ?

Les pièces de rechange (bobine, contacts auxiliaires) sont disponibles auprès de votre distributeur ENTES. Référez-vous au modèle exact et à la notice pour commander.

MODE D'EMPLOI ENT-KT-12-C11 ENTES

E/NTES

ENT Serisi Kompanzasyon Kontaktörleri

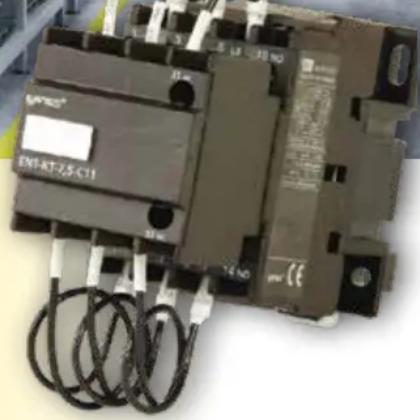

Close-up of an industrial electrical contactor with coiled wires (no visible text or symbols)

Uzun Elektriksel Ömür

Kompakt ve Dayanıklı Tasarım

Entegre Yardımcı Kontak Seçeneği

Neden Kompanzasyon Kontaktörü kullanılır?

Anahtarlama anında, bir kondansatör pratikte kısa devre gibi davranır. Kondansatörün ani akımı (şarj akımı) büyüklüğü, anahtarlama anındaki AC gerilim seviyesine, besleme kablosunun ve güç transformatörlerinin empedansına bağlıdır.

Bireysel kondansatör yüklerinde, şarj akımı tepe değeri, kondansatörün nominal akımının 30 katına kadar çıkabilir. Çok kademeli kondansatörler için ise 180 katından daha yüksek ani akımlar oluşabilir.

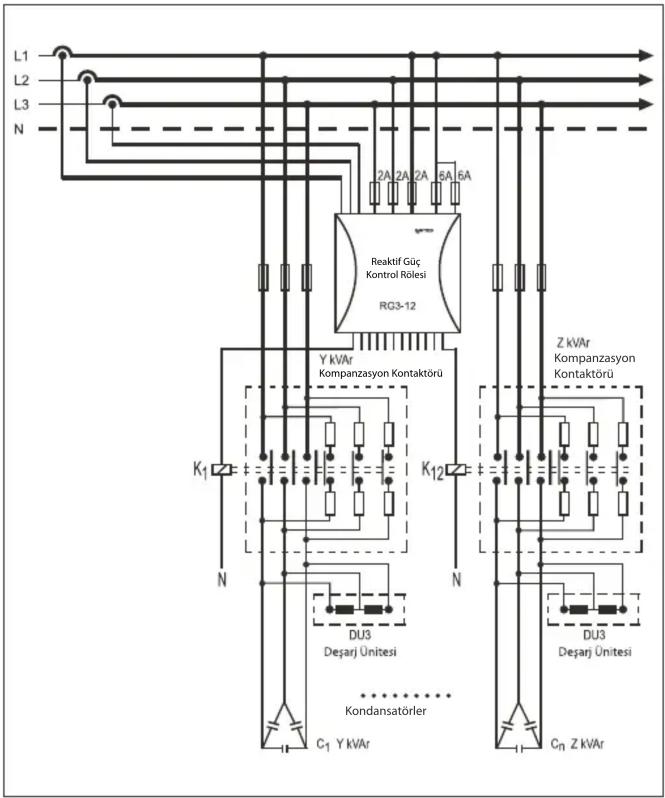

L1 L2 L3 N Reaktif Güç Kontrol Rölesi RG3-12 Y kVAr Kompanzasyon Kontaktörü Z kVAr Kompanzasyon Kontaktörü K1 N K12 DU3 Deşarj Ünitesi Dus3 Deşarj Ünitesi C1 Y kVAr Cn Z kVAr Kondansatörler

Çalışma Prensibi

ENT Serisi Kondansatör Kontaktörleri, Kondansatörlü uygulamaları karşılamak üzere özel olarak tasarlanmıştır. Kontaktörler, üç adet erken kapanan yardımcı kontak bloğu ile donatılmıştır ve her faz için iki hızlı deşarj sönümleme direnci bulunan altı direnç ile seri bağlanmıştır. Bu yapı, ani akımı, kontaktörün yapma kapasitesinin içinde kalacak şekilde sınırlar. Ana kontaklar, normal nominal kondansatör akımını taşıyacak şekilde tasarlanmıştır ve kapanma işlemi sonrası dirençleri etkili bir şekilde kısa devre yapar.

Böyle yüksek akım, başlangıçtaki inrush akımının hem şebeke beslemesinden hem de önceden bağlı olan kondansatörden alınmasından dolayı kontaktör üzerinden geçebilir. Bu tür inrush akım, Standart Kontaktörlerin ana kontaklarını eritmek için yeterli olabilir.

• Akım dalgalanmasını sınırlamak için hızlı deşarj sağlayan seri sönümleme direnci ekleyin.
• Özel Kondansatör Kontaktörü kullanın.

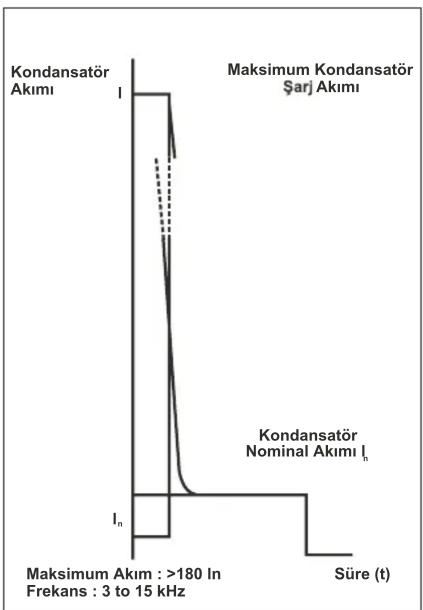

Kondansatör Akımı I Maksimum Kondansatör Şarj Akımı Kondansatör Nominal Akımı Iₙ In Maksimum Akım : >180 In Frekans : 3 to 15 kHz Süre (t)

Bu tasarım, kondansatör yüklerinin güvenli ve verimli bir şekilde anahtarlanması sağlar.

Ürün Serisi

• Kontaktörler; 3 fazlı, 415V AC, 50/60Hz olmak üzere 2,5kVAr'dan 100kVAr'a kadardır.
• IEC 60947-4-1 ve IS/IEC 60947-4-1 AC-6B kullanım kategorisine uygundur

Faydaları:

• IS 13947-4-1 standardına göre AC-6B kullanım kategorisine uygundur.
• Pahalı yedek parça maliyetlerini azaltır.
• Uzun elektriksel ömür sağlar.
• 'Açık' konumda düşük güç kaybı, enerji tasarrufu sağlar.
• Yüksek güvenlik sunar.
• Tehlikeli gerilim riski yoktur.
• Kondansatörlerin paralel anahtarlanması sağlar ve güç düşüşü (de-rating) gerektirmez.
• Daha az bakım ve arıza süresi ile işletme verimliliğini artırır.

Teknik Özellikler

	“Çalışma Gücü (kVAr) 0<55 °C 50/60Hz”				Ani Yardımcı Kontaklar		Saatlik Maksimum Operasyon Sayısı	Anahtarlama Ömrü
	220V-240V 400V-440V
	Güç (kVAr)	Akım @220V	Güç (kVAr)	Akım @400V	NO NC			Uygulama Sayısı
ENT-KT-2,5-C10 1,4 3,67	2,5 3,6 1 0 24	0 150.000
ENT-KT-5-C10 2,8 7,34 5	7,21 1 0 240	150.000
ENT-KT-7,5-C11	4	10,49	7,5	10,82	1	1	240	200.000
ENT-KT-12-C11	6,7	17,58	12,5	18,04	1	1	240	200.000
ENT-KT-16-C11	8,5	22,3	16,7	24,1	1	1	240	200.000
ENT-KT-20-C11	10	26,24	20	28,86	1	1	240	100.000
ENT-KT-25-C11	15	39,36	25	36,08	1	1	240	100.000
ENT-KT-33-C12	20	52,48	33,3	48,06	1	2	240	100.000
ENT-KT-40-C12	25	65,6	40	57,73	1	2	240	100.000
ENT-KT-50-C12	30	78,72	50	72,16	1	2	240	100.000
ENT-KT-60-C12	40	104,97	60	86,6	1	2	240	100.000
ENT-KT-75-C12	40	104,97	75	108,25	1	2	240	100.000
ENT-KT-100-C12	60	262,43	100	144,33	1	2	240	100.000

Teknik Çizimler

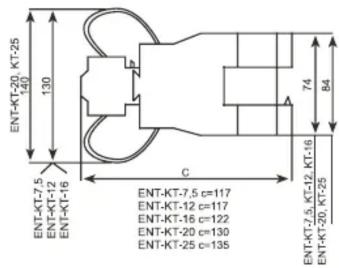

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11

ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 ENT-KT-12 ENT-KT-16 ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135 ENT-KT-2,5, KT-12, KT-16 ENT-KT-20, KT-25

45 56 ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

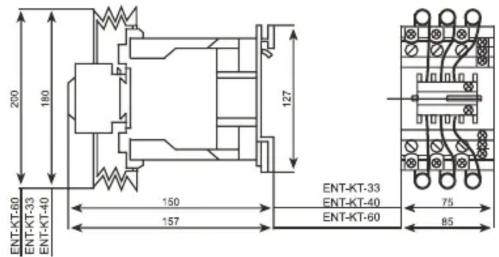

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12

200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

Kontaktör Tipi ENT-KT-2,5-C10 –
ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-2,5-C10, ENT-KT-5-C10

C=80 74

ENT-KT-2,5, KT-5

ENT-KT-2,5, KT-5
contacts: special alloy

ENT-KT-2,5, KT-5
Kontaktör Tipi ENT-KT-2,5-C10 – ENT-KT-25-C11 : 35 mm DIN raya montaj

ENT-KT-100-C12

120 154

154 236

110 95 130
