Type de produit	Contacteur électrique pour condensateurs
Marque	ENTES
Modèle	ENT-KT-16-C11
Tension nominale	415 V AC, 50/60 Hz
Courant nominal (400 V)	24,1 A
Puissance nominale (400-440 V)	16,7 kVAr
Catégorie d'emploi	AC-6B selon IEC 60947-4-1
Nombre de contacts auxiliaires	1 NO + 1 NC
Nombre maximal de manœuvres par heure	240
Durée de vie mécanique (commutations)	200 000
Dimensions (H × L × P)	122 × 74 × 40 mm (approx.)
Montage	Rail DIN 35 mm
Résistances de préinsertion	Oui, 6 résistances (2 par phase) pour limiter le courant d'appel
Applications	Commutation de batteries de condensateurs (compensation d'énergie réactive)
Sécurité	Conforme aux normes IEC 60947-4-1 et IS/IEC 60947-4-1
Entretien	Nettoyer avec un chiffon sec. Vérifier périodiquement le serrage des connexions.

FOIRE AUX QUESTIONS - ENT-KT-16-C11 ENTES

Qu'est-ce qu'un contacteur pour condensateurs ?

Un contacteur pour condensateurs est un appareil conçu pour commuter des batteries de condensateurs. Il intègre des résistances de préinsertion pour limiter le courant d'appel lors de la mise sous tension, évitant ainsi le soudage des contacts principaux.

Comment le contacteur ENT-KT-16-C11 limite-t-il le courant d'appel ?

Il utilise six résistances de préinsertion (deux par phase) connectées en série avec des contacts auxiliaires à fermeture anticipée. Ces résistances limitent le courant d'appel à une valeur sûre, puis les contacts principaux les court-circuitent après la fermeture.

Quelle est la catégorie d'emploi du contacteur ?

Il est classé en catégorie AC-6B selon la norme IEC 60947-4-1, ce qui correspond à la commutation de batteries de condensateurs.

Quelle est la durée de vie électrique du ENT-KT-16-C11 ?

La durée de vie électrique est de 200 000 manœuvres pour ce modèle, avec un maximum de 240 opérations par heure.

Quels sont les contacts auxiliaires disponibles ?

Ce contacteur est équipé d'un contact NO (normalement ouvert) et d'un contact NC (normalement fermé) instantanés.

Peut-on utiliser un contacteur standard pour des condensateurs ?

Non, un contacteur standard ne peut pas supporter les courants d'appel élevés (jusqu'à 180 fois le courant nominal) générés par les condensateurs. Un contacteur spécialisé comme l'ENT-KT-16-C11 est nécessaire.

Comment monter le contacteur sur un rail DIN ?

Le contacteur se monte facilement sur un rail DIN 35 mm. Il suffit de l'enclencher sur le rail en exerçant une pression jusqu'à ce qu'il s'enclenche.

Quelle est la puissance maximale de condensateurs pouvant être commutée ?

Ce modèle peut commuter des batteries de condensateurs jusqu'à 16,7 kVAr sous 400-440 V AC, 50/60 Hz.

Quel entretien est nécessaire ?

Un nettoyage périodique avec un chiffon sec suffit. Il est également conseillé de vérifier le serrage des connexions électriques et de remplacer le contacteur si les contacts sont usés.

Quelles normes de sécurité respecte ce contacteur ?

Il est conforme aux normes IEC 60947-4-1 et IS/IEC 60947-4-1, garantissant une utilisation sûre pour les applications de compensation d'énergie réactive.

MODE D'EMPLOI ENT-KT-16-C11 ENTES

E/NTES

ENT Series Compensation Contactors

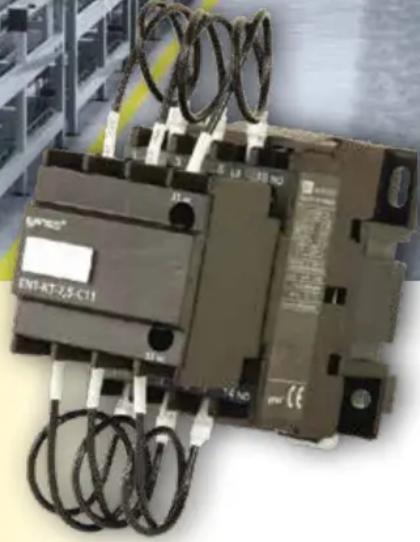

Close-up of an ENF-AT-2,5-C11 electrical contactor with coiled wires and no visible text or symbols on the device itself.

Long Lifespan

Compact and Robust Design

Integrated Auxiliary Contact Option

Why Use a Compensation Contactor?

At the moment of switching, a capacitor practically behaves like a short circuit.

The magnitude of the inrush (charging) current depends on the AC voltage level at the moment of switching, as well as the impedance of the supply cable and power transformers.

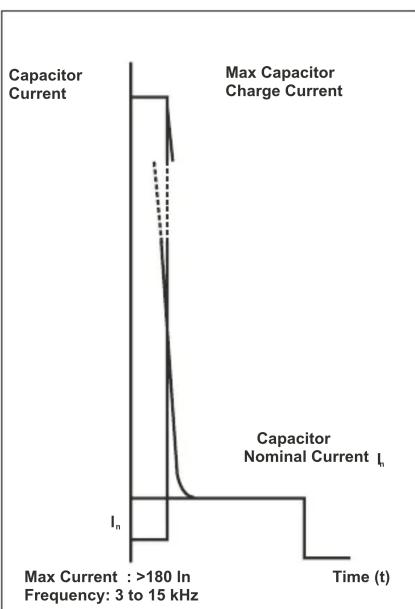

In single capacitor applications, the peak charging current can reach up to 30 times the capacitor's rated current. For multi-step capacitor banks, inrush currents may exceed 180 times the rated value.

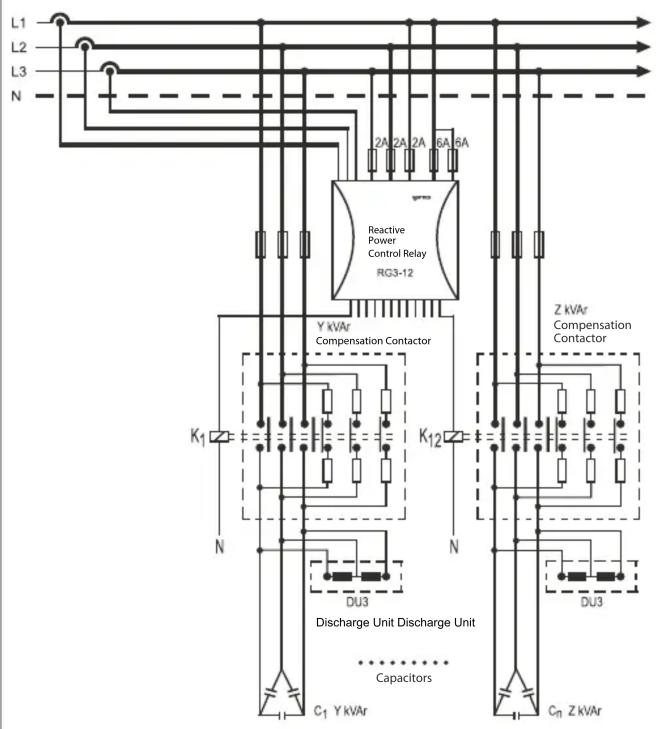

L1 L2 L3 N 2A 2A 2A 6A 6A Reactive Power Control Relay RG3-12 Y kVar Compensation Contactor Z kVar Compensation Contactor K1 K12 N N DU3 Discharge Unit Discharge Unit Capacitors C1 Y kVar DU3 Cn Z kVar

This excessive inrush current may pass through the contactor due to the contribution from both the supply network and the previously connected capacitors. Such current levels can be sufficient to cause welding of the main contacts in standard contactors.

• To limit current fluctuations, add a series damping resistor for fast discharge.
• Make sure to use a specially designed capacitor contactor.

Working Princible

The ENT Series Capacitor Contactors are specially designed to meet capacitor application requirements. The contactors are equipped with three early-make auxiliary contact blocks and six series-connected resistors—two fast discharge damping resistors per phase. This design limits the inrush current to remain within the contactor's making capacity. The main contacts are designed to carry the normal rated capacitor current, and after closing, effectively short-circuit the resistors.

This design enables safe and reliable switching of capacitor loads with high efficiency.

Product Series

• The contactors are three-phase, rated for 415V AC, 50/60 Hz, with capacities ranging from 2.5 kVAr to 100 kVAr.
  • They comply with IEC 60947-4-1 and IS/IEC 60947-4-1 standards for AC-6B utilization category.

Benefits:

• Compliant with IS 13947-4-1 Standard for AC-6B Utilization Category
• Reduces costly spare part expenses.
• Ensures long electrical lifetime.
• Provides low power loss in the 'ON' position, contributing to energy savings.
• Offers high safety.
• Eliminates the risk of dangerous voltage.
• Enables parallel switching of capacitors without requiring power derating.
• Increases operational efficiency with less maintenance and downtime.

Technical Specifications

	"Operating Power (kVAr) 0<55 °C 50/60Hz"				Instantaneous Auxiliary Contacts		Maximum Operations per Hour	Switching Life
	220V-240V 400V-440V
	Power (kVAr)	Akım @220V	Power (kVAr)	Akım @400V	NO NC			Number of Uses
ENT-KT-2,5-C10 1,4 3,67	2,5 3,6 1 0 24	0 150.000
ENT-KT-5-C10 2,8 7,34 5	7,21 1 0 240	150.000
ENT-KT-7,5-C11 4 10,49	7,5	10,82	1 1 240 200.000
ENT-KT-12-C11	6,7	17,58	12,5	18,04	1	1	240	200.000
ENT-KT-16-C11	8,5	22,3	16,7	24,1	1	1	240	200.000
ENT-KT-20-C11	10	26,24	20	28,86	1	1	240	100.000
ENT-KT-25-C11	15	39,36	25	36,08	1	1	240	100.000
ENT-KT-33-C12	20	52,48	33,3	48,06	1	2	240	100.000
ENT-KT-40-C12	25 65,6	40	57,73 1 2 240 100.000
ENT-KT-50-C12	30	78,72	50	72,16	1	2	240	100.000
ENT-KT-60-C12	40	104,97	60	86,6	1	2	240	100.000
ENT-KT-75-C12	40	104,97	75	108,25	1	2	240	100.000
ENT-KT-100-C12	60	262,43	100	144,33	1	2	240	100.000

Technical Drawings

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11

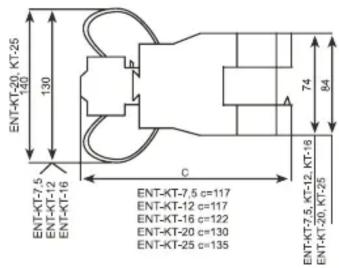

ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135 ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT	KT-7,5	KT-12	KT-16	KT-20	KT-25
G	35	35	35	40	40

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12

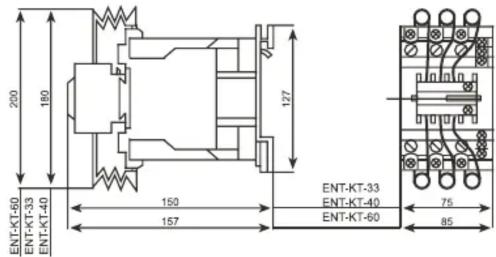

200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT-KT-2,5-C10, ENT-KT-5-C10

C=80 74

contacts: special alloy

ENT-KT-2,5, KT-5
Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT-KT-100-C12

120 154

154 236

110 95 6 130
