Type de produit	Contacteur électrique pour condensateurs
Marque	ENTES
Modèle	ENT-KT-25-C11
Tension nominale	415 V AC, 50/60 Hz
Puissance de commutation (400-440 V)	25 kVAr
Puissance de commutation (220-240 V)	15 kVAr
Courant nominal (400 V)	36,08 A
Courant nominal (220 V)	39,36 A
Contacts auxiliaires	1 NO + 1 NC
Nombre de cycles de commutation	100 000
Normes	IEC 60947-4-1, IS/IEC 60947-4-1, AC-6B
Dimensions (H x L x P)	130 x 40 x 74 mm
Montage	Rail DIN 35 mm
Fonction principale	Commutation de condensateurs avec limitation du courant d'appel
Principe de fonctionnement	Contacts auxiliaires anticipés et résistances de précharge série
Matériau des contacts principaux	Alliage spécial
Entretien et nettoyage	Nettoyer avec un chiffon sec; vérifier périodiquement les connexions
Sécurité	Débrancher l'alimentation avant toute intervention; réservé à un personnel qualifié
Applications	Batteries de condensateurs en parallèle sans déclassement

FOIRE AUX QUESTIONS - ENT-KT-25-C11 ENTES

Quelle est la tension nominale du contacteur ENT-KT-25-C11 ?

Le contacteur ENT-KT-25-C11 est conçu pour une tension nominale de 415 V AC à 50/60 Hz. Il peut également fonctionner à 220-240 V avec une puissance réduite.

Quelle est la puissance de commutation maximale ?

Pour une tension de 400-440 V, la puissance est de 25 kVAr. À 220-240 V, elle est de 15 kVAr.

Comment le contacteur limite-t-il le courant d'appel ?

Le contacteur utilise des contacts auxiliaires anticipés et des résistances de précharge série (deux par phase) pour limiter le courant d'appel lors de la mise sous tension des condensateurs.

Quels sont les contacts auxiliaires disponibles ?

Le modèle ENT-KT-25-C11 est équipé de 1 contact NO (normalement ouvert) et 1 contact NC (normalement fermé).

Quelle est la durée de vie électrique du contacteur ?

La durée de vie électrique est de 100 000 cycles de commutation dans les conditions nominales.

Peut-on monter le contacteur sur un rail DIN ?

Oui, le contacteur est conçu pour un montage sur rail DIN 35 mm. Les dimensions de montage sont de 40 mm de largeur.

Quels sont les avantages d'utiliser un contacteur spécialisé pour condensateurs ?

Les contacteurs spéciaux évitent le soudage des contacts dû aux courants d'appel élevés, réduisent les coûts de maintenance, assurent une longue durée de vie et permettent la commutation en parallèle sans déclassement.

Quelles normes respecte le contacteur ENT-KT-25-C11 ?

Il respecte les normes IEC 60947-4-1 et IS/IEC 60947-4-1 pour la catégorie d'utilisation AC-6B.

Comment entretenir le contacteur ?

Nettoyez régulièrement avec un chiffon sec et vérifiez les connexions. Toute intervention doit être effectuée après avoir coupé l'alimentation électrique.

Où puis-je trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com ou auprès du fabricant ENTES.

MODE D'EMPLOI ENT-KT-25-C11 ENTES

E/NTES

ENT Series Compensation Contactors

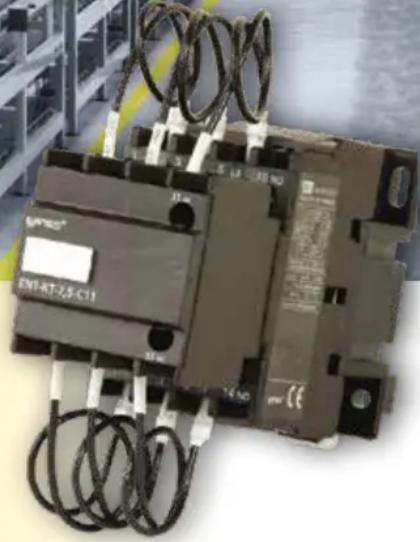

Close-up of an ENF-AT-2,5-C11 electrical contactor with coiled wires and no visible text or symbols on the device itself.

Long Lifespan

Compact and Robust Design

Integrated Auxiliary Contact Option

Why Use a Compensation Contactor?

At the moment of switching, a capacitor practically behaves like a short circuit.

The magnitude of the inrush (charging) current depends on the AC voltage level at the moment of switching, as well as the impedance of the supply cable and power transformers.

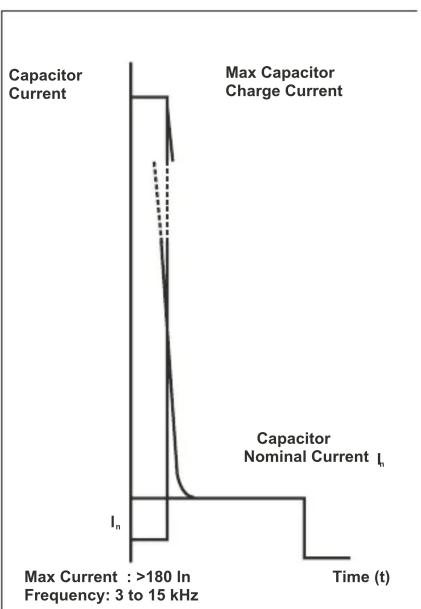

In single capacitor applications, the peak charging current can reach up to 30 times the capacitor's rated current. For multi-step capacitor banks, inrush currents may exceed 180 times the rated value.

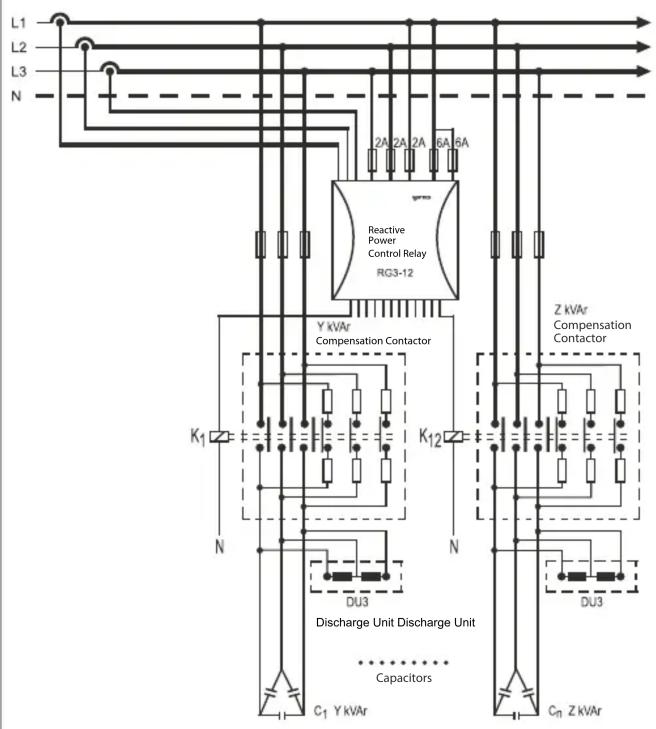

L1 L2 L3 N 2A 2A 2A 6A 6A Reactive Power Control Relay RG3-12 Y kVAr Compensation Contactor K1 N K12 Z kVAr Compensation Contactor Discharge Unit Discharge Unit Capacitors C1 Y kVAr DU3 DU3 Cn Z kVAr

This excessive inrush current may pass through the contactor due to the contribution from both the supply network and the previously connected capacitors. Such current levels can be sufficient to cause welding of the main contacts in standard contactors.

• To limit current fluctuations, add a series damping resistor for fast discharge.
• Make sure to use a specially designed capacitor contactor.

Working Princible

The ENT Series Capacitor Contactors are specially designed to meet capacitor application requirements. The contactors are equipped with three early-make auxiliary contact blocks and six series-connected resistors—two fast discharge damping resistors per phase. This design limits the inrush current to remain within the contactor's making capacity. The main contacts are designed to carry the normal rated capacitor current, and after closing, effectively short-circuit the resistors.

This design enables safe and reliable switching of capacitor loads with high efficiency.

Product Series

• The contactors are three-phase, rated for 415V AC, 50/60 Hz, with capacities ranging from 2.5 kVAr to 100 kVAr.
  • They comply with IEC 60947-4-1 and IS/IEC 60947-4-1 standards for AC-6B utilization category.

Benefits:

• Compliant with IS 13947-4-1 Standard for AC-6B Utilization Category
• Reduces costly spare part expenses.
• Ensures long electrical lifetime.
• Provides low power loss in the 'ON' position, contributing to energy savings.
• Offers high safety.
• Eliminates the risk of dangerous voltage.
• Enables parallel switching of capacitors without requiring power derating.
• Increases operational efficiency with less maintenance and downtime.

Technical Specifications

	"Operating Power (kVAr) 0<55 °C 50/60Hz"				Instantaneous Auxiliary Contacts		Maximum Operations per Hour	Switching Life
	220V-240V 400V-440V
	Power (kVAr)	Akım @220V	Power (kVAr)	Akım @400V	NO NC			Number of Uses
ENT-KT-2,5-C10 1,4 3,67	2,5 3,6 1 0 24	0 150.000
ENT-KT-5-C10 2,8 7,34 5	7,21 1 0 240	150.000
ENT-KT-7,5-C11 4 10,49	7,5	10,82	1 1 240 200.000
ENT-KT-12-C11	6,7	17,58	12,5	18,04	1	1	240	200.000
ENT-KT-16-C11	8,5	22,3	16,7	24,1	1	1	240	200.000
ENT-KT-20-C11	10	26,24	20	28,86	1	1	240	100.000
ENT-KT-25-C11	15	39,36	25	36,08	1	1	240	100.000
ENT-KT-33-C12	20	52,48	33,3	48,06	1	2	240	100.000
ENT-KT-40-C12	25 65,6	40	57,73 1 2 240 100.000
ENT-KT-50-C12	30	78,72	50	72,16	1	2	240	100.000
ENT-KT-60-C12	40	104,97	60	86,6	1	2	240	100.000
ENT-KT-75-C12	40	104,97	75	108,25	1	2	240	100.000
ENT-KT-100-C12	60	262,43	100	144,33	1	2	240	100.000

Technical Drawings

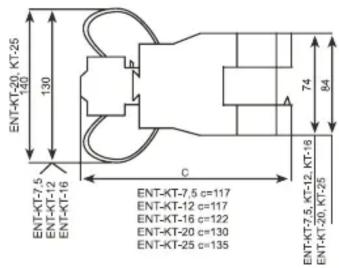

ENT-KT-7,5-C11, ENT-KT-12-C11, ENT-KT-16-C11, ENT-KT-20-C11, ENT-KT-25-C11

ENT-KT-20, KT-25 130 40 74 84 C ENT-KT-7,5 c=117 ENT-KT-12 c=117 ENT-KT-16 c=122 ENT-KT-20 c=130 ENT-KT-25 c=135 ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

ENT-KT-7,5, KT-12, KT-16 ENT-KT-20, KT-25

Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT	KT-7,5	KT-12	KT-16	KT-20	KT-25
G	35	35	35	40	40

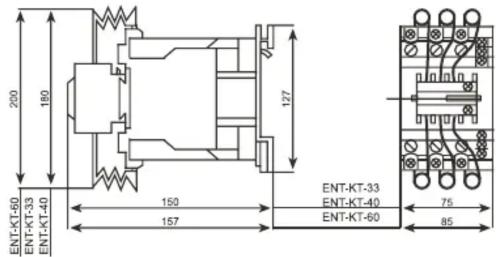

ENT-KT-33-C12, ENT-KT-40-C12, ENT-KT-75-C12, ENT-KT-50-C12 ENT-KT-60-C12

200 180 127 ENT-KT-60 ENT-KT-33 ENT-KT-40 150 157 ENT-KT-33 ENT-KT-40 ENT-KT-60 75 85

Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT-KT-2,5-C10, ENT-KT-5-C10

C=80 74

contacts: special alloy

ENT-KT-2,5, KT-5
Contactor Type ENT-KT-2,5-C10-ENT-KT-25-C11:35 DIN Rail Mounting

ENT-KT-100-C12

120 154

154 236

110 95 6 130
