NC-HU301 - Bouilloire électrique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bouilloire thermo électrique (Thermo Pot)
Marque	Panasonic
Modèle	NC-HU301
Alimentation	120 V ~ 60 Hz
Consommation électrique	925 W
Capacité nominale	3,0 L
Dimensions (L × P × H)	24,5 × 32,6 × 28,9 cm
Poids	3,1 kg
Longueur du cordon	1,0 m
Revêtement intérieur	Fluor avec particules de diamant et charbon Bincho
Distribution de l'eau	4 niveaux de débit, distribution sans fil possible
Minuterie	4 / 6 / 8 / 10 heures
Températures de maintien au chaud	208 °F (98 °C), 190 °F (88 °C), 180 °F (82 °C)
Mode thé santé	Alcalinise l'eau pour une meilleure extraction des catéchines
Économie d'énergie	Arrêt automatique du chauffage en dehors des heures d'utilisation
Fonction de réébullition	Oui (touche Long Boil/Reboil)
Réduction du chlore	Ébullition prolongée d'environ 6 minutes
Sécurité	Protection contre la chauffe à vide, verrouillage automatique de la distribution, arrêt automatique
Entretien	Nettoyage avec acide citrique (modèle SAN-80N) recommandé tous les 2-3 mois

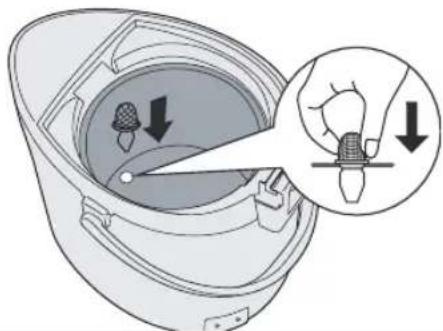

Pièces remplaçables	Joint en caoutchouc (APH65-613-0S), filtre métallique (APB97-480-0U)
Garantie	Usage domestique uniquement, réparation par centre agréé

FOIRE AUX QUESTIONS - NC-HU301 PANASONIC

Quelle est la capacité de la bouilloire NC-HU301 ?

La capacité nominale est de 3,0 L, idéale pour une utilisation familiale.

Peut-on utiliser la bouilloire sans fil ?

Oui, grâce à la distribution sans fil : après charge interne, vous pouvez servir de l'eau chaude même débranché.

Comment régler la minuterie ?

Appuyez sur la touche Select pour choisir parmi les délais 4, 6, 8 ou 10 heures. L'appareil s'allumera automatiquement à l'heure souhaitée.

Que signifie le mode thé santé ?

Ce mode alcalinise l'eau et favorise l'extraction des catéchines du thé, pour une boisson plus savoureuse.

Comment nettoyer le tartre dans le réservoir ?

Utilisez l'acide citrique (modèle SAN-80N). Mélangez 80 g d'acide avec de l'eau au niveau max, lancez le cycle de nettoyage, puis rincez à l'eau claire.

L'eau chaude coule moins bien, que faire ?

Vérifiez le filtre métallique au fond du réservoir : s'il est obstrué par du tartre, nettoyez-le avec une brosse ou remplacez-le.

Comment réduire l'odeur de chlore de l'eau ?

Appuyez sur la touche Long Boil/Reboil pour faire bouillir l'eau environ 6 minutes de plus, ce qui réduit le chlore de 80 %.

Quelles sont les températures de maintien au chaud disponibles ?

Trois réglages : 208 °F (98 °C), 190 °F (88 °C) et 180 °F (82 °C). Le choix 180 °F est idéal pour le thé vert.

Est-il possible de faire chauffer autre chose que de l'eau ?

Non, ne faites chauffer que de l'eau. Le lait, le thé en sachets ou l'alcool risquent de boucher les conduits et d'endommager le revêtement.

Où trouver des pièces de rechange ?

Les joints en caoutchouc (APH65-613-0S) et le filtre métallique (APB97-480-0U) sont disponibles dans les centres de service agréés Panasonic.

MODE D'EMPLOI NC-HU301 PANASONIC

Manuel d'utilisation

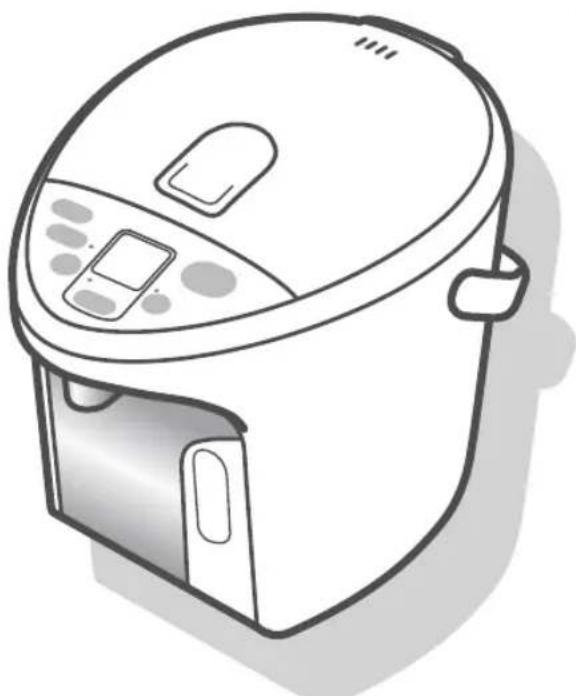

Electric Thermo Pot

電子保温熱水瓶

Bouilloire thermo électrique

Model No. / 型號 / Numéros de modèles

NC-HU401P

NC-HU301P

Merci beaucoup d'avoir acheté Produit Panasonic.

Veuillez lire ces instructions avec attention et suivre les consignes de sécurité lors de l'utilisation de ce produit. Avant d'utiliser ce produit, soyez particulièrement attentif aux "PRÉCAUTIONS IMPORTANTES" (P. 8\~9). Ce produit est uniquement destiné à une utilisation domestique.

⑥

Table of Contents

Important Safeguards 4

Caractéristiques principales 38

Consignes de sécurité.... 39

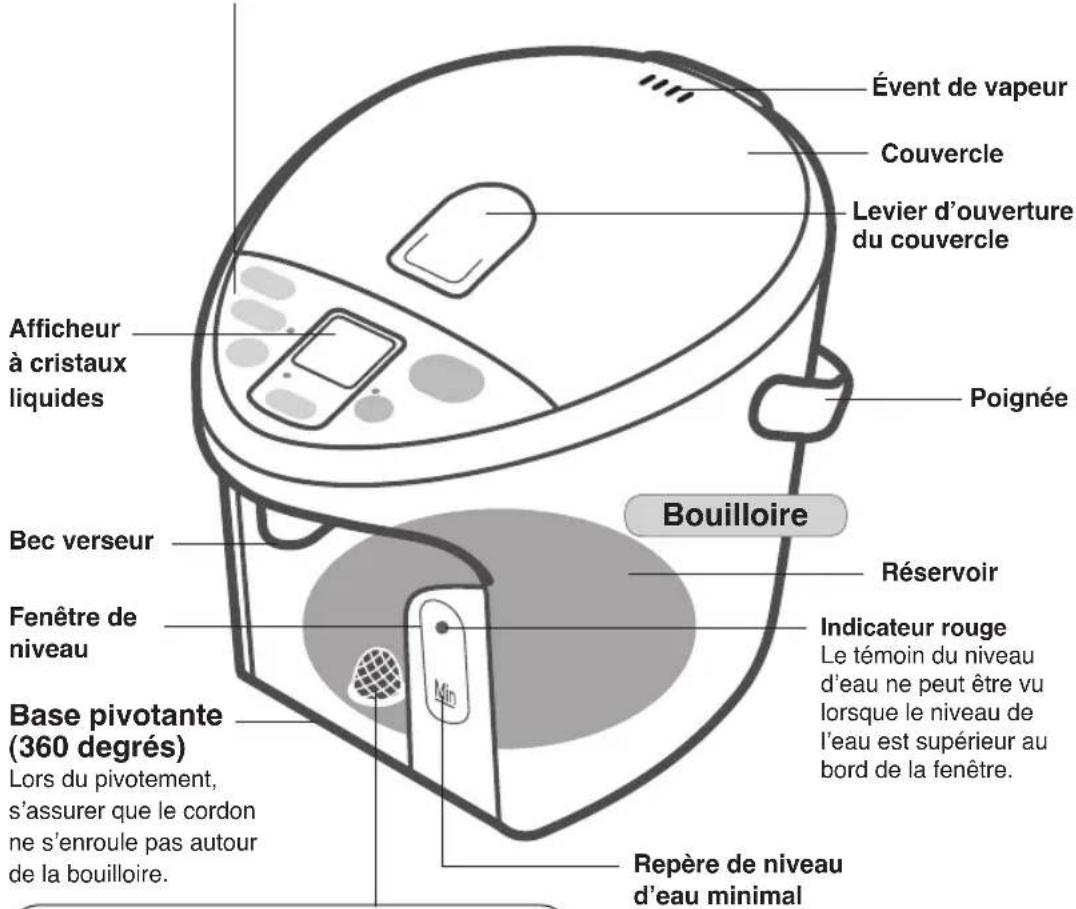

Nomenclature et instructions de manipulation 42

Préparation avant utilisation 43

Utilisation....44

Fonctions pratiques 46

Entretien et nettoyage 48

Guide de dépannage....50

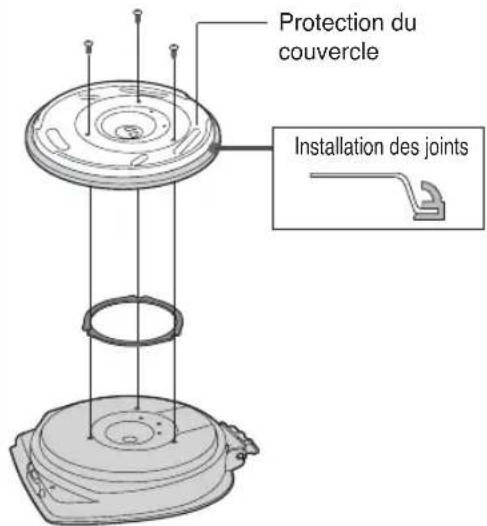

Remplacement des pièces .... 51

Spécifications ....endos

IMPORTANT SAFEGUARDS

En utilisant des appareils électroménagers, il convient d'observer toujours les mesures de sécurité de base, y compris les suivantes:

1. Lire attentivement toutes les instructions.

2. Ne pas toucher aux surfaces chaudes, en particulier à l'évent de vapeur. Utiliser les poignées ou boutons prévus.

3. Pour éviter tout incendie, électrocution et blessure, ne pas immerger le cordon, les fiches ou la bouilloire dans l'eau ou tout autre liquide. Ne pas les éclabousser d'eau ou de tout autre liquide.

4. Ne pas remplir l'appareil directement à partir du robinet.

5. Ne pas mettre l'appareil dans un évier et le mouiller.

6. Ne pas retourner l'appareil sens dessus dessous quand le fond est mouillé.

7. Il convient d'exercer une surveillance étroite lorsque l'appareil est utilisé par des enfants ou à leur proximité.

- Interdire aux enfants et aux personnes non familiarisés avec l'appareil de l'utiliser.

Et ne pas laisser l'appareil à portée des enfants en bas âge.

- Faire particulièrement attention à ce que les enfants ne portent pas les fiches à la bouche.

1. Débrancher l'appareil de la prise s'il ne sert pas et avant son nettoyage. Laisser refroidir avant d'assembler ou de désassembler les pièces et avant de nettoyer l'appareil.

- Pour débrancher l'appareil, tirer sur la fiche d'alimentation et non pas sur le cordon.

1. Ne pas utiliser un appareil dont la fiche ou le cordon est abîmé ou s'il présente une anomalie de fonctionnement ou a été endommagé d'une manière quelconque. Retourner l'appareil au centre d'entretien autorisé le plus proche en vue de la vérification, de la réparation ou du réglage.

2. Ne jamais désassembler, réparer ou modifier l'appareil.

3. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial disponible chez le fabricant ou son agent d'entretien.

4. L'emploi d'accessoires non recommandés par le fabricant de l'appareil risque d'entraîner un incendie, une électrocution ou des blessures.

5. Ne pas utiliser à l'extérieur.

6. Ne pas laisser pendre le cordon au bord de la table ou du comptoir ni entrer en contact avec les surfaces chaudes.

7. Ne pas placer au-dessus ou près d'une cuisinière électrique ou à gaz en cours d'utilisation ni dans un four chaud. Ne pas placer sur des surfaces instables ou des surfaces sensibles à la chaleur ou près des murs ou meubles.

8. Il convient de faire particulièrement attention en déplaçant un appareil contenant des liquides chauds.

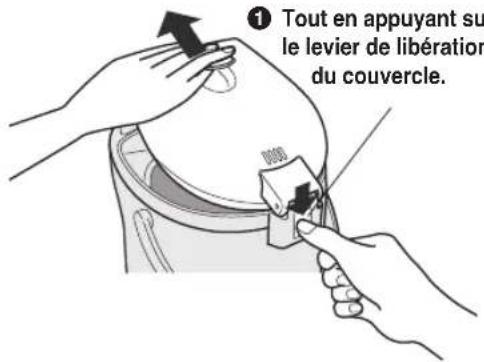

- En transportant l'appareil, ne pas toucher au levier d'ouverture du couvercle.

1. Brancher toujours la fiche à l'appareil en premier lieu, puis brancher le cordon dans la prise murale.

2. S'assurer que la fiche d'alimentation est bien branchée dans la prise murale durant l'utilisation.

3. Ne pas brancher ou débrancher la fiche d'alimentation ou la fiche de l'appareil avec les mains mouillées.

4. Utiliser une prise simple compatible avec les caractéristiques nominales de l'appareil.

5. Nettoyer les salissures et poussières de la fiche d'alimentation ou de la fiche de l'appareil régulièrement.

- Une accumulation de poussières sur la fiche favorisera la condensation risquant d'abîmer le câble et d'entraîner un incendie. Enlever les fiches et les nettoyer avec un chiffon sec.

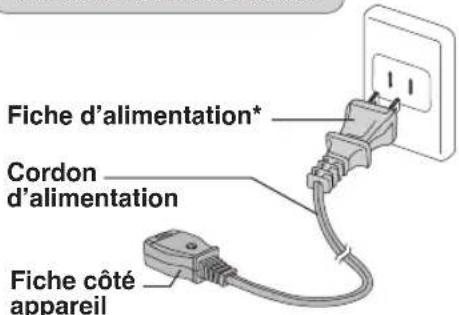

Cordon d'alimentation

*La forme de la prise diffère selon la région

1. Ne pas laisser des petites pièces métalliques à proximité de la fiche de l'appareil.
2. N'utiliser que le cordon d'alimentation conçu spécialement pour l'appareil. Ne pas utiliser un cordon différent et ne pas utiliser ce cordon pour tout autre dispositif.
3. Ne pas laisser l'appareil tomber. Ne pas lever, incliner ou secouer l'appareil ni le transporter par le couvercle.

- Même si la touche de distribution d'eau est verrouillée, l'eau chaude peut jaillir par le bec verseur et l'évent de vapeur en causant des brûlures si l'appareil est renversé ou incliné.

1. Bien fermer le couvercle sans forcer.
2. Ne pas jeter l'eau chaude restante quand le couvercle est en place.

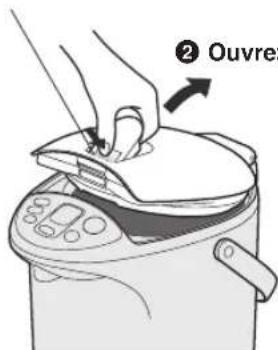

3. En ouvrant le couvercle, éloigner les mains de l'évent de vapeur.
4. Ne pas ouvrir le couvercle ou verser de l'eau chaude au cours de l'ébullition.
5. Ne pas remplir l'eau au-dessus du niveau d'eau maximum.
6. Ne pas obturer l'évent de vapeur.
7. Ne pas faire pivoter l'appareil tout en versant l'eau chaude.
8. Ne pas utiliser l'appareil pour tout usage non prévu.

- Ne pas l'utiliser pour conserver la glace. Sinon une condensation peut se produire en créant des risques d'électrocution et de panne.

- Ne pas faire chauffer des sachets de thé, des feuilles de thé, du lait, de l'alcool ou tout liquide autre que de l'eau. Cela pourrait gicler et de provoquer des brûlures. Le tube d'eau risque aussi d'être colmaté, le récipient interne peut se calciner ou se corroder, et le revêtement isolant à base de fluororésine peut se détacher.

CONSERVER CE MANUEL

Nota:

A. Un cordon court est fourni pour éviter le risque éventuel d'enchevêtrement ou de culbute avec un cordon plus long.
B. Des cordons prolongateur sont disponibles et peuvent être utilisés en prenant grand soin.
C. Si un cordon prolongateur est utilisé:

1) les caractéristiques électriques nominales marquées du cordon prolongateur doivent être au moins égales à celles de l'appareil, et
2) le cordon doit être agencé de façon qu'il ne traîne pas sur le comptoir ou sur le dessus de table en pouvant être tiré par les enfants ou être accroché par inadvertance.
D. Cet appareil est doté d'une fiche polarisée (une broche est plus large que l'autre). Dans un soucis de sécurité, cette fiche s'adaptera dans une prise polarisée d'une seule manière. Si la fiche ne rentre pas entièrement dans la prise, il suffit de l'inverser.

Si elle ne s'adapte toujours pas, contacter un électricien qualifié.

Ne jamais modifier la fiche.

Main Features

Tasty

Caractéristiques principales

Meilleure saveur

Ébullition avec du fluor de diamant et du charbon BINCHO.

- Des particules de diamant et de charbon de terre BINCHO sont mélangées à du fluor et utilisées pour le réservoir intérieur. La couleur, la saveur et l'arôme du thé peuvent être conservés.

Mode thé santé

(Utilisation, voir P. 47)

- L'eau bouillie est alcalinisée, et favorise l'extraction des composés du thé tels que la catéchine.

Pratique

L'eau chaude est distribuée selon 4 niveaux

(Utilisation, voir P. 45)

- Le volume d'eau chaude distribuée varie selon le degré de pression et la durée de distribution.

Distribution sans fil de l'eau chaude

(Utilisation, voir P. 45)

- L'eau chaude peut être distribuée même si le cordon est débranché.

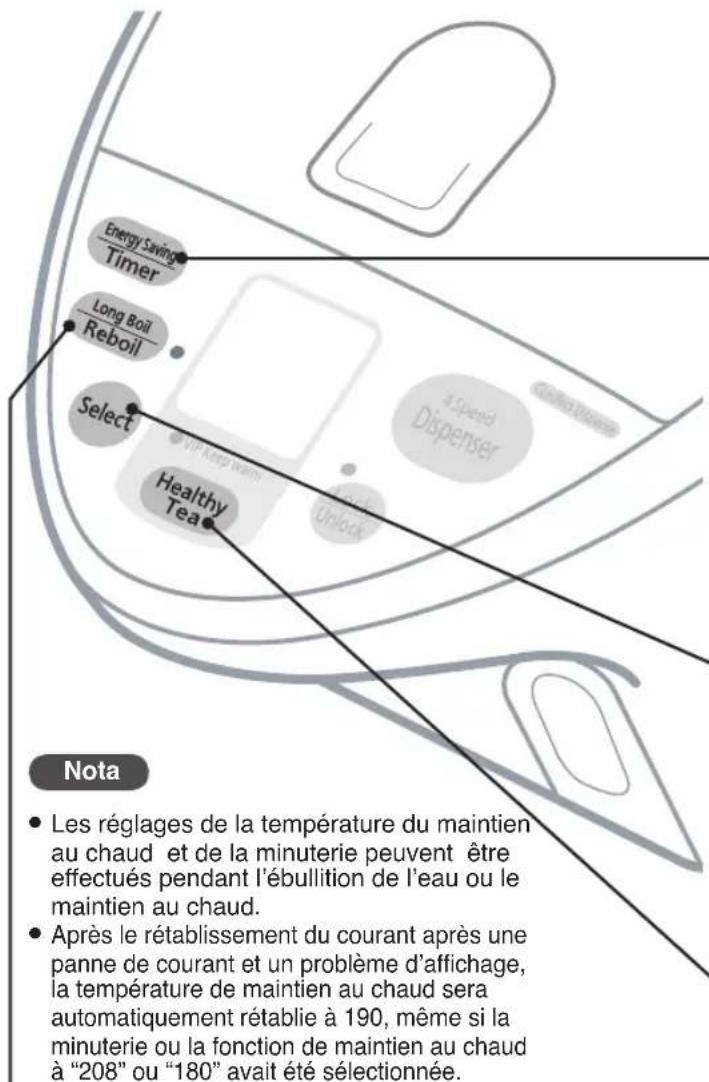

• Choix de 4 minuteries

Il est possible de sélectionner une minuterie pour 4 / 6 / 8 / 10 heures. (Voir "Réglage de la minuterie" à la P. 47)

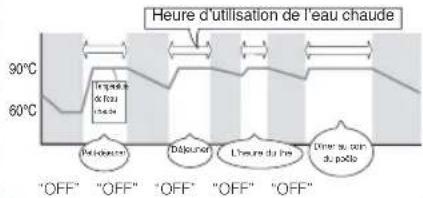

- Économie d'énergie

Le chauffe-eau se règle selon les utilisations. L'énergie est automatiquement économisée par la mise à ébullition pendant les heures de distribution et par l'arrêt du chauffe-eau quand l'eau n'est pas distribuée.

- Choix de 3 réglages pour le maintien au chaud

Les températures du maintien au chaud pouvant être sélectionnées sont 208 / 190 / 180 (Voir Fonction de maintien au chaud à la P. 47)

- Maintien au chaud U-PIV

L'isolant thermique maintient la température de l'eau chaude, ce qui permet d'économiser de l'électricité.

Consignes de sécurité

Suivre ces consignes en tout temps

Pour des raisons de sécurité et afin de prévenir tout dommage matériel et blessure aux utilisateurs et autres personnes, veuillez respecter scrupuleusement les instructions suivantes.

■ Les témoins indiquent un dysfonctionnement et un dommage lorsque le produit n'est pas utilisé correctement.

AVERTISSEMENT

Identifie un danger potentiel pouvant causer des blessures graves voire la mort.

ATTENTION

Identifie un danger potentiel pouvant causer des blessures ou des dommages à l'appareil.

■ Les symboles suivants identifient des consignes qui doivent être suivies.

Ce symbole attire l'attention sur une opération à ne pas faire.

Ce symbole attire l'attention de l'utilisateur sur une opération obligatoire.

AVERTISSEMENT

Pour prévenir les brûlures

Cet appareil n'a pas été conçu pour être utilisé par des personnes (incluant les enfants) à capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissance, excepté si elles ont reçu d'une personne responsable de leur sécurité, une supervision ou des instructions concernant l'utilisation de l'appareil. Surveiller les jeunes enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Veiller à ce que la bouilloire ne se renverse pas. Ne pas soulever, incliner, secouer la bouilloire. Ne pas la soulever par son couvercle.

Même si la touche de distribution d'eau est verrouillée, de l'eau chaude peut s'écouler par le bec verseur et de la vapeur s'échapper si la bouilloire est inclinée, entraînant des risques de brûlures.

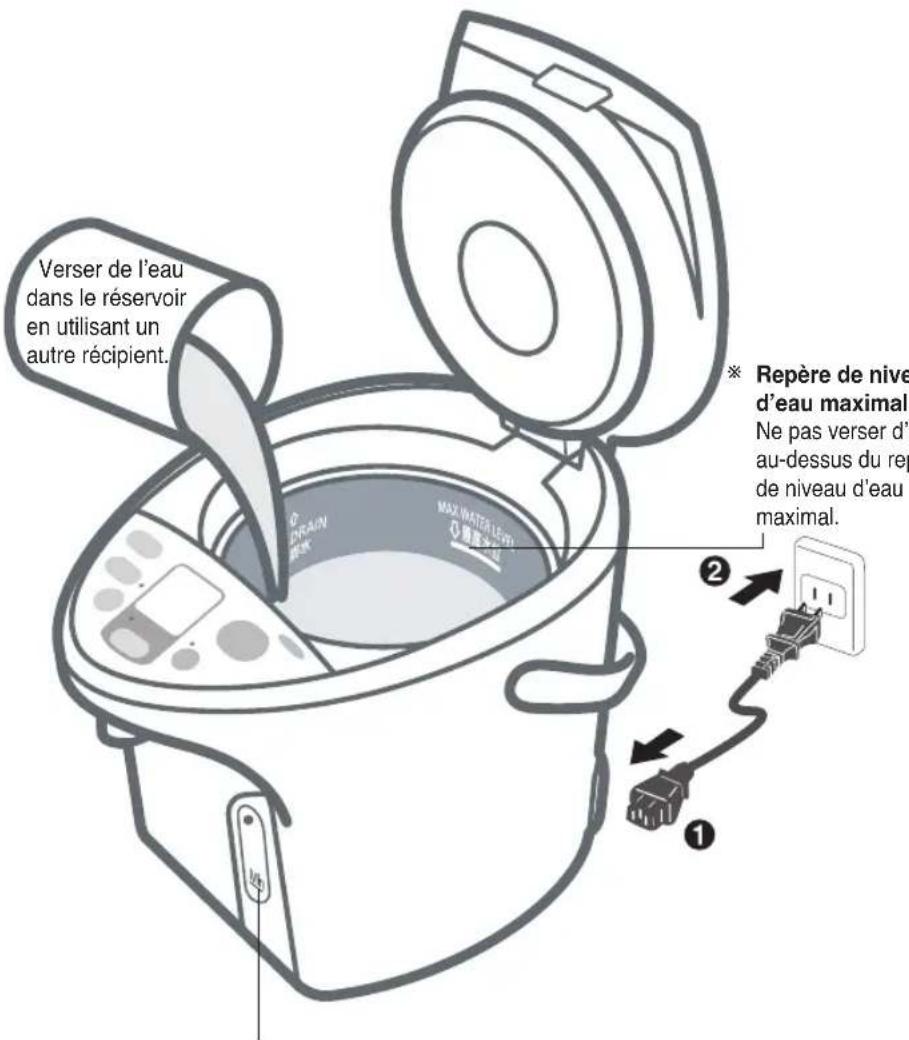

Ne pas verser d'eau au-dessus du repère de niveau d'eau maximal.

De l'eau chaude peut s'écouler, entraînant des risques de brûlures.

Ne pas fermer le couvercle en forçant.

De l'eau chaude peut s'écouler, entraînant des risques de brûlures.

Ne rien bouillir d'autre que de l'eau.

Ne pas chauffer de sachets de thé, des feuilles de thé, du lait, de l'alcool ou toute autre matière que de l'eau car du liquide chaud ou de la vapeur pourraient être projetés, entraînant des risques de brûlures.

Le conduit d'eau peut aussi se boucher, le réservoir intérieur brûler ou rouiller et la couche isolante en résine fluorée se détacher.

Ne pas bloquer l'évent de vapeur.

L'eau peut déborder, entraînant des risques de brûlures.

Ne pas déverser l'eau chaude restante alors que le couvercle est en place.

Si le couvercle se détache, de l'eau chaude peut faire des éclaboussures, entraînant des risques de brûlures.

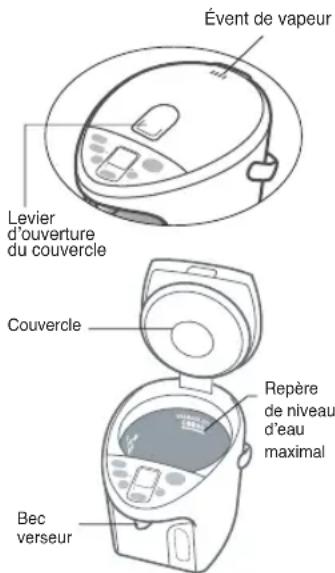

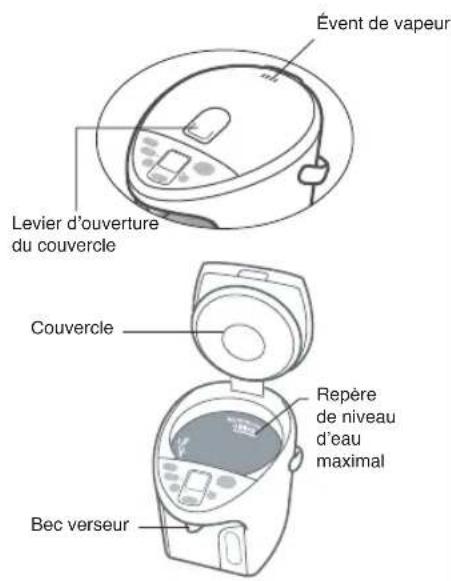

Ne pas toucher à l'évent de vapeur.

Ceci peut entraîner des brûlures. Prendre les mesures pour s'assurer que les enfants ne touchent pas à l'évent de vapeur.

Fermer soigneusement le couvercle.

Si la bouilloire se renverse, de l'eau chaude peut s'écouler, entraînant des risques de brûlures.

Consignes de sécurité

Suivre ces consignes en tout temps

AVERTISSEMENT

Cordon d'alimentation

Ne rien faire qui puisse endommager le cordon, la fiche d'alimentation ou la fiche côté appareil. Ceux-ci peuvent être endommagés en posant des objets chauds à proximité, en les tordant, en les étirant, en posant dessus des objets lourds ou en faisant des noeuds. Si la bouilloire est utilisée alors qu'elle est endommagée, il y a risque d'électrocution ou d'incendie.

- Si des réparations sont nécessaires, contacter un centre de service après-vente agréé.

Ne pas brancher ou débrancher la fiche d'alimentation ou la fiche côté appareil avec des mains humides.

Ceci peut causer une électrocution.

Tenir les jeunes enfants à l'écart de la fiche de l'appareil.

Veillez bien à ce que les jenes enfants ne puissent pas introduire la fiche de l'appareil dans leur bouche. Ceci pourrait causer une électrocution ou une blessure.

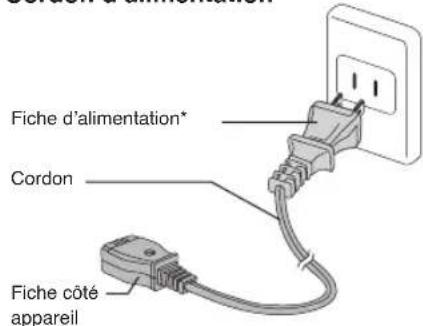

Cordon d'alimentation

Fiche d'alimentation

Cordon

Fiche côté appareil

*La forme de la prise diffère selon la région.

Ne placez aucune petite pièce métallique à proximité de la fiche de l'appareil.

Ceci pourrait causer une electrocution, un court circuit ou un incendie.

Veiller à ce que la fiche d'alimentation soit insérée correctement dans la prise murale. Si la fiche n'est pas insérée correctement, il y a risque d'électrocution et la chaleur produite peut provoquer un incendie.

- Ne pas utiliser une fiche endommagée et ne pas brancher l'appareil sur une prise murale mal assujettie.

Essuyer régulièrement la poussière à la surface de la fiche d'alimentation et de la fiche côté appareil.

L'accumulation de poussière sur la fiche favorise la condensation qui peut endommager le cordon, créant ainsi un risque d'incendie.
- Débrancher les fiches et les essuyer avec un chiffon sec.

Utiliser une prise d'alimentation dédiée correspondant à la puissance de l'appareil.

La chaleur générée par le branchement de plusieurs appareils sur une prise d'alimentation peut causer un incendie.

Pendant l'utilisation

Ne pas immerger la bouilloire dans l'eau et ne pas l'éclabousser.

• Ne pas verser de l'eau du robinet directement dans la bouilloire ou déposer la bouilloire au fond d'un évier où sa base peut se mouiller.
• Ne pas tourner la bouilloire sens dessus dessous lorsque sa base est mouillée. Ceci peut causer un court-circuit et un choc électrique. Si l'eau déborde et entre en contact avec les parties électriques intégrées de la bouilloire, un dysfonctionnement risque de se produire.

Ne jamais démonter, réparer ou modifier la bouilloire.

Toute tentative de ce genre risque d'entraîner un dysfonctionnement de la bouilloire avec la possibilité d'un incendie ou de blessures.
- Si des réparations sont nécessaires (sauf pour le remplacement des pièces), contacter un centre de service après-vente agréé.

Ne pas utiliser la bouilloire pour conserver de la glace.

De la condensation risque de se produire, créant ainsi un risque potentiel d'électrocution ou de dysfonctionnement.

ATTENTION

Pour éviter les brûlures

Ne pas poser la bouilloire sur une surface instable.

La bouilloire risque de se renverser et provoquer des brûlures.

Ne pas ouvrir le couvercle ni faire couler d'eau chaude pendant l'ébullition.

Les éclaboussures d'eau chaude ou la vapeur peuvent provoquer des brûlures.

Ne pas faire tourner la bouilloire pendant la distribution d'eau chaude.

Les éclaboussures d'eau chaude peuvent provoquer des brûlures.

Ne pas toucher les parties chaudes de la bouilloire pendant l'utilisation ou peu après l'utilisation.

Il y a risque de brûlure.

Lors du transport de la bouilloire, ne pas toucher le levier d'ouverture du couvercle.

Le couvercle pourrait s'ouvrir, entraînant un risque de brûlures et d'autres blessures.

Attendre que la bouilloire refroidisse avant toute opération d'entretien.

Un appareil chaud peut provoquer des brûlures.

- Au moment de jeter de l'eau chaude, faire attention à ne pas se brûler.

Lors de l'ouverture du couvercle, éloigner les mains de la vapeur.

La vapeur peut provoquer des brûlures.

Cordon d'alimentation

Ne pas utiliser de cordon différent et ne pas utiliser ce cordon avec un autre appareil.

(N'utilisez pas de cordon d'alimentation autre que celui conçu spécialement pour l'appareil)

Il y a risque de dysfonctionnement ou d'incendie.

Quand la bouilloire n'est pas utilisée, débrancher le cordon d'alimentation de la prise murale.

Une isolation défectueuse risque d'entraîner une électrocution et/ou un incendie.

Pour débrancher la bouilloire, tirer sur la fiche d'alimentation - jamais sur le cordon.

Il y a risque d'électrocution et de court-circuit pouvant entraîner un incendie.

Pendant l'utilisation

Ne pas utiliser la bouilloire sur une surface pouvant absorber la chaleur pour une période prolongée.

L'appareil pourrait se décolorer ou se détériorer.

Ne pas poser la bouilloire près d'un mur ou d'un meuble.

La vapeur et la chaleur peuvent endommager les murs et les meubles, altérant leur couleur et leur forme.

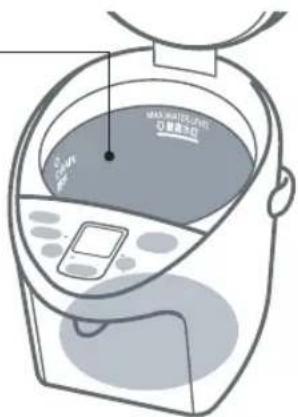

Nomenclature et instructions de manipulation

Panneau de commandes

Si la pellicule protectrice recouvre toujours la surface du panneau de commandes, la décoller avant d'utiliser le panneau de commandes.

Nomenclature et instructions de manipulati

Filtre métallique

(pièce pouvant être remplacée)

Peut s'être détaché du fond du réservoir. S'assurer qu'il soit bien ancré à sa position. (Voir P. 51)

Cordon d'alimentation

*La forme de la fiche diffère selon la région.

Préparation avant utilisation

Energy Saving Timer

Une utilisation conomique

Une capacité d'économie automatique (⇒P.46)

- Méthode de contrôle du chauffage basée sur l'utilisation. Vous chauffez durant la période de fourniture d'eau chaude, et l'élément chauffant est automatiquement coupé au-delà de la période de fourniture d'eau chaude pour faire des économies de courant tout en ayant de l'eau tiède et confortable.

• Dès le premier jour d'utilisation, vous réalisez des économies sur « la période de fourniture d'eau chaude ».
• Durant la première semaine d'utilisation, augmentez automatiquement la température de l'eau à une température tiède et confortable sur la base de « la période de fourniture d'eau chaude ». Une semaine plus tard, l'eau est automatiquement chauffée sur la base de toute la « période de fourniture d'eau chaude » de la semaine précédente.

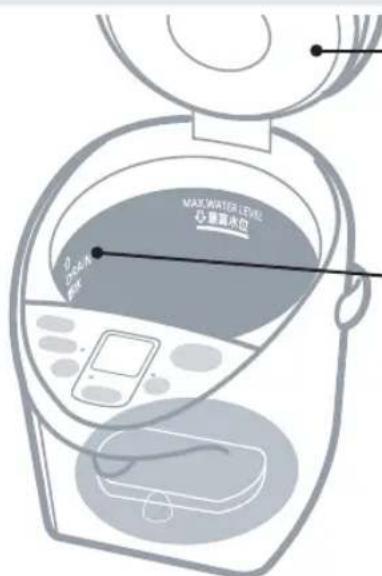

Comment retirer le couvercle

① Appuyez sur le creux à la surface du levier d'ouverture, ouvrez le couvercle et levez la poignée.

Fermeture : Appuyer sur le couvercle jusqu'à ce qu'un déclic se fasse entendre jusqu'à un déclic.

② Tirez vers le haut.

Installation : Insérez le couvercle diagonalement.

Avant d'utiliser cette bouilloire pour la première fois

Faire bouillir de l'eau pour nettoyer le réservoir de la bouilloire et les sections par lesquelles l'eau chaude est acheminée.

1 Faire bouillir de l'eau.
2 Verser de l'eau chaude.

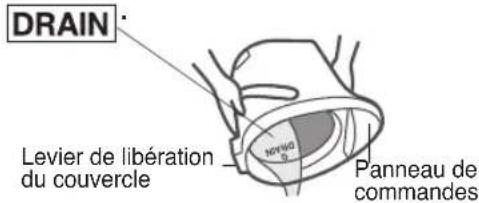

3 Vider le réservoir en faisant passer l'eau le long du repère "DRAIN".

Utilisation

Ébullition de l'eau

Distribution de l'eau

B c

Ébullition de l'eau

* Repère de niveau d'eau maximal Ne pas verser d'eau au-dessus du repère de niveau d'eau maximal.

Distribution de l'eau

* Repère de niveau d'eau minimal Ajouter de l'eau avant que le niveau d'eau minimal soit atteint.

Utilisation

Pour réduire le niveau de chlore dans l'eau

Appuyer sur la touche de réébullition pour faire clignoter le témoin.

( Appuyer une fois pendant l'ébullition et appuyer deux fois pendant le maintien au chaud

Prolonge l'ébullition d'environ 6 minutes pour réduire le niveau de chlore dans l'eau d'environ 80%.

- Appuyer sur la touche de réébullition pour amener à ébullition.

Lorsque de l'eau est ajoutée

Il peut y avoir des cas où l'ébullition ne commence pas automatiquement.

Une pression rallume le voyant lorsqu'il s'est éteint.

Brancher la fiche d'alimentation après avoir rempli le réservoir et fermé le

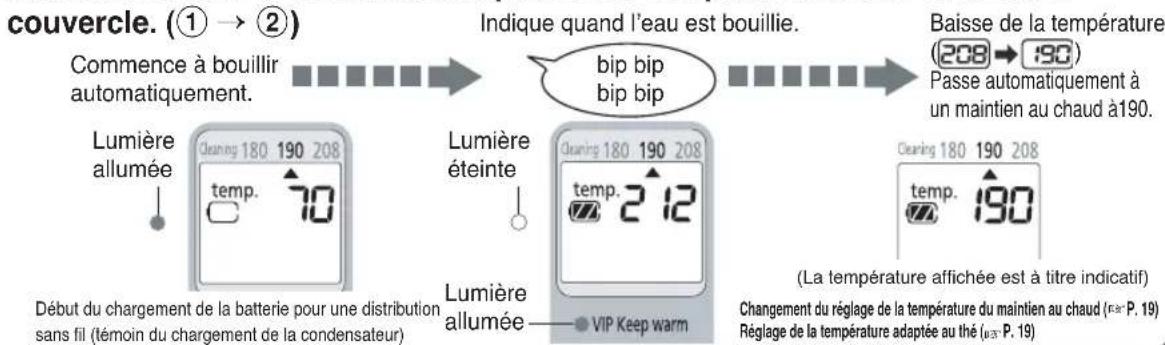


Automatiquement verrouillé 10 secondes après la fin de la distribution.

Pour une distribution lorsque le cordon est débranché. (Distribution sans fil)

Conseils sur le volume de distribution

Volume de charge de la batterie	Volume de distribution
	Environ 3L ou plus (type 4,0L) Volume presque plein (types 3,0L) * 1
	1,5L ou moins

La température de l'eau descend à environ 194°F (90°C) dans les 3 heures suivant l'ébullition. (type 3,0L) à température ambiante de 68°F (20°C)

※ La température baisse plus rapidement si le volume d'eau est plus petit.

Le volume de distribution de l'eau chaude varie selon le degré de pression et le temps de distribution.

	Temps de distribution (Temps total de pression sans relâcher)
	Moins de 5 secondes	De 5 à 12 secondes	Plus de 12 secondes
Pression légère	LEVEL
Pression ferme	LEVEL	LEVEL	LEVEL

※ Attention aux éclaboussements d'eau chaude lors d'une pression ferme.

Lors d'une distribution sans fil

Seulement

※1 Le volume total d'eau peut ne pas être indiqué si la distribution est fréquente.
- Le voyant s'éteint et l'appareil ne peut distribuer de l'eau chaude après 8-10 heures même si l'eau n'est pas distribuée.

(90°C) dans les 3 heures suivant l'ébullition. (type

Quand la bouilloire n'est pas utilisée

Quand la bouilloire n'est pas utilisée, débrancher le cordon d'alimentation de la prise murale et enlever le couvercle. Vider toute eau restante en la faisant glisser le long du repère

Attention

• Ne pas vider l'eau trop rapidement. (Si de l'eau éclabousse le levier de libération ou le panneau de commandes, un dysfonctionnement peut s'en suivre.)
• Ne pas laisser d'eau stagnante dans le récipient. (Une odeur peut s'émaner du récipient ou celui-ci peut rouiller.)

Fonctions pratiques

Minuterie

Economie d'énergie

Idéale lorsque l'appareil ne sera pas utilisé pendant une courte période.

Réglage de la minuterie

- Pendant le réglage de la minuterie, la mise sous tension du chauffe-eau est suspendue.

L'économiseur d'énergie

• L'énergie est automatiquement économisée par la mise à ébullition pendant les heures de distribution et par l'arrêt du chauffe-eau quand l'eau n'est pas distribuée.
• Ceci est recommandé si le temps de distribution est régulièrement changé.

Fonction de maintien au chaud

• Le maintien au chaud à 180 est idéal pour la préparation du thé vert.
• L'énergie peut être économisée si la température de maintien au chaud est plus basse.
• Une température d'environ 176°F (80°C) de l'eau est la plus appropriée pour un thé naturel en feuilles.

Fonctions pratiques

Réébullition

- Idéale pour faire bouillir de l'eau pour du café / thé / nouilles instantanées, etc.

Temps requis pour la réébullition Du maintien au chaud à 208: env. 4 à 5 min Du maintien au chaud à 190: env. 6 à 7 min Du maintien au chaud à 180: env. 8.5 à 11 min

Avec la capacité d'eau maximale. Température ambiante à 68°F(20°C)

Appuyer sur la touche long Boil Reboil pour faire bouillir à nouveau l'eau maintenue au chaud.

Après quelques minutes, l'eau sera bouillie.

- La température du maintien au chaud n'est pas modifiée.

Offre une eau optimal au thé . (Mode thé santé)

Pr Lu all

L L a

Fonction de maintien au chaud

Réébullition

Thé santé

Pour bouillir de l'eau 8 heures plus tard

Le temps restant sera indiqué sur la base d'une heure.

à nouveau.

A chaque pression de la touche 📱, le voyant se déplacera sur le choix suivant.

8 heures plus tard, la minuterie s'arrêtera et l'eau commencera à bouillir. Lorsque l'eau sera portée à une température d'ébullition, elle sera ensuite maintenue au chaud à la température sélectionnée.

Si "l'économiseur d'énergie" est sélectionné

"OFF" s'affiche quand l'eau n'est pas distribuée. "OFF" s'éteint

Avertissement

Lorsque l'économiseur d'énergie est réglé, l'ébullition commence automatiquement à l'heure de distribution. Le disjoncteur peut s'enclencher s'il est utilisé avec d'autres appareils sur le même circuit.

A chaque pression de la touche

Select, le voyant ⚠ se déplacera sur le choix suivant et changera la température de maintien au chaud.

Temps nécessaire pour atteindre la température de maintien au chaud

Maintien au chaud de 190→180 : environ 2-4 heures

Maintien au chaud de208→190 : environ 0,5-2,5 heures

Quantité d'eau : maximum

température ambiante : 68°F(20°C)

Précédent réglage de maintien au chaud : 190

Après un court instant, l'eau sera maintenue au chaud à environ 176°F (80°C)

Pression sur

Healthy Tea

Lumière allumée

Nota

Le réglage est annulé quand l'eau est ajoutée pendant qu'es allume ( 14teint)

Le réglage sera annulé quand les touches et seront pressées,

alors que telignotera .

Envoi d'un message quand l'eau est bouillie

(Le réglage de la température de maintien au chaud ne varie pas.

Lumière allumée

bip bip bip bip

Durée d'ébullition

Après remplissage d'eau : environ 32 - 38 min

Après un maintien au chaud de 208 : environ 13 - 14 min

Après un maintien au chaud de 190 : environ 16.5 - 17.5 min

Après un maintien au chaud de 180 : environ18.5 - 20.5 min

Quantité d'eau : maximum température ambiante : 68°F(20°C)

Avertissement

Un vapeur importante peut sortir de temps en temps

Entretien et Nettoyage

Entretien

Nettoyage avec de l'acide citrique

Attention Avant le nettoyage, s'assurer de débrancher la fiche d'alimentation de la prise murale, vider toute eau restante et laisser la bouilloire refroidir

Appareil principal et couvercle — Nettoyer avec un linge humide, bien essoré.

• Ne pas mouiller l'appareil principal et ne pas le tremper dans l'eau.
  Si de l'eau pénètre dans l'appareil principal par la base ou par le bec verseur, elle risque d'entrer en contact avec les pièces électriques intégrées et provoquer un dysfonctionnement.
• Ne pas utiliser de détergents.
• Ne pas utiliser de benzène ou tout autre diluant. (Ils risquent de laisser une odeur.) (Ils risquent d'endommager la surface.)

Réservoir intérieur — Nettoyer avec une éponge humide.

• Ne pas utiliser d'abrasifs tels que poudre à polir, tampon à récurer ou brosse en nylon. Ils risquent d'endommager la fi fluorée du réservoir intérieur.

Quand le réservoir présente des signes d'entartrage

Lors de l'utilisation de cet appareil, les minéraux contenus dans l'eau (comme le calcium) peuvent adhérer au réservoir intérieur ou au filtre métallique. Le tartre ainsi formé est sans danger pour la santé.

• Surface rêche blanc crème (à cause du calcium)
• Matière blanche ou scintillante flottante (cristaux de minéraux)
• Décoloration de la finition avec des zones brun foncé, grises ou vertes par exemple. (ions métalliques formés sur le couvercle en résine fluorée)

Il ne s'agit pas de décoloration ou de corrosion du réservoir intérieur lui-même, non plus que d'écailles provenant du revêtement en résine fluorée.

Nettoyer le réservoir intérieur à l'aide d'acide citrique (Voir P.49).

Filtre métallique

Nettoyer le filtre avec une brosse.

Lorsque le filtre est obstrué, l'eau ne circule pas librement.

* Après avoir nettoyé le filtre, s'assurer de le remettre en place dans le réservoir intérieur.

• La sécher soigneusement.
- La mettre dans un sac en plastique et fermer le sac.

Élimination du tartre. (Tous les deux ou trois mois)

L'acide citrique est disponible chez un distributeur autorisé. (Numéro de modèle : SAN-80N)

* Suivre les instructions de nettoyage imprimées sur le sachet d'acide citrique.
* L'acide citrique utilisé pour le nettoyage étant un additif alimentaire, il est sans danger pour les humains.

Nettoyage avec de l'acide citrique

1 S'assurer que le filtre métallique est fixé au réservoir.
2 Mettre de l'acide citrique dans le réservoir intérieur.

- Quantité d'acide citrique à utiliser par nettoyage: 80 g (deux sachets) ou sept cuillères à soupe rases.

3 Ajouter de l'eau jusqu'au repère de niveau maximal et bien mélanger l'acide citrique et l'eau. Refermer le couvercle.

4 Branchez la fiche et choisissez dans

L'indication sur l'afficheur à cristaux liquide tourne au cours du nettoyage.

La fin du nettoyage est indiquée.

5 Débrancher la bouilloire. Retirer le couvercle et jeter l'eau chaude en utilisant le repère "DRAIN".
6 Remplir la bouilloire d'eau et porter l'eau à ébullition pour supprimer l'odeur de l'acide citrique. Jetez ensuite l'eau chaude de la même façon qu'à l'étape 5.

• Pour enlever toute décoloration de la zone au-dessus du repère de niveau maximal, frotter légèrement l'intérieur avec une éponge humide non abrasive.
• Si la décoloration ne disparaît pas en frottant, nettoyer le réservoir intérieur plusieurs fois avec de l'acide citrique ou des citrons.
• Lors d'un nettoyage sans ôter le filtre à charbon, nettoyer le filtre à charbon actif, fixez-le dans le réservoir intérieur et jetez l'eau précédemment bouillie avant l'utilisation.

Attention

• S'assurer de n'utiliser que de l'acide citrique pour un nettoyage de la bouilloire thermo électrique.
• Ne pas remplir le réservoir au-dessus du niveau d'eau maximal.
• Ne remplir le réservoir qu'avec de l'eau du robinet (ne pas remplir avec de l'eau chaude). L'eau chaude peut éclabousser et causer des brûlures.

Guide de dépannage

Avant de consulter un réparateur, consulter la liste des causes possibles ci-dessous.

Si Solution

Des écailles blanches ou scintillantes flottent dans l'eau chaude.

Les sons d'ébullitions sont élevés.

L'eau chaude produit une odeur de chlore.

L'eau chaude produit une odeur désagréable.

L'eau chaude coule d'elle-même.

L'eau chaude ne coule pas librement.

Impossible de verser de l'eau.

Causes possibles

• Des dépôts de tartre sont à l'origine de ce phénomène. (Voir P. 48) Il ne s'agit pas d'écailles de résine fluorée.
  * De l'eau contenant une grande quantité de minéraux, comme de l'eau minérale ou de l'eau ionisée risque de provoquer la formation de tartre ou d'une couche blanche dans l'eau chaude.

- Lorsque des dépôts de tartre s'incrustent, les sons d'ébullition sont élevés.

- L'odeur de chlore dépend de la quantité de chlore présente dans l'eau.

- Quand la bouilloire est neuve, la résine utilisée pour la fabrication peut produire une légère odeur. - Si la bouilloire est posée sur une surface telle qu'une feuille de vinyle, il est possible que l'odeur soit transférée dans l'eau.

- L'eau ajoutée dépasse le repère de niveau d'eau maximal.

- Le filtre métallique peut être bouché par des dépôts de tartre. (Voir P. 48)

- Le verrou automatique a été enclenché.

• Nettoyer le réservoir intérieur avec une éponge humide. (Voir P.48)
• S'il y a des dépôts de tartre, nettoyer le réservoir intérieur avec de l'acide citrique. (Voir P.49)

- Appuyer sur la touche "Long Boil/Reboil" pour réduire le chlore. (Voir P.44)

lisée pour la fabrication peut elle qu'une feuille de vinyle, ans l'eau.

- Diminuer le niveau de l'eau.

- Nettoyer le filtre avec une brosse. - Si le tartre ne peut être éliminé, remplacer le filtre. (Voir P.51)

- Appuyer sur la touche "Long Boil/Reboil"

Le voyant clignote pendant que la sonnerie retentit (L'alimentation est arrêtée)

Fonction de protection contre la chauffe du réservoir vide

• Afin d'éviter tout dysfonctionnement par surchauffe, ceci est activé quand le réservoir est vide
• Le niveau d'eau versée est-il supérieur à la capacité du réservoir ?

• Le couvercle est-il laissé ouvert lorsque l'eau est versée ?

• Il peut s'allumer :

• quand l'eau chaude est versée.
• selon la méthode de remplissage de l'eau.

- L'acide citrique est-il déposé au fond du réservoir lors du nettoyage à l'acide citrique ?

- Remplissez l'eau à un niveau supérieur à celui de la capacité du réservoir, fermez le couvercle et appuyez sur Long Bo

- Appuyez sur

- Une fois la fiche débranchée, remuez avec des baguettes et nettoyez après l'ajout d'acide citrique. (Voir P. 49)

Si le réservoir vide est chauffé, une mauvaise odeur se dégagera ou la couleur du réservoir changera.

L'appareil ne se met pas sous tension

- De l'eau a été versée directement depuis un robinet.

• L'appareil a été déposé dans un évier.

- L'appareil a été retourné sens dessus dessous alors que la base était mouillée.

• L'appareil a été nettoyé sous l'eau.

- L'appareil est défectueux si les composants électriques entrent en contact avec de l'eau. Contactez le magasin revendeur pour réparation.

• Si le courant ne revient pas ou si quelque chose d'anormal apparaît, débrancher la fiche, la reconnecter après 30 secondes et mettre l'appareil à nouveau sous tension.
• L'intérieur du couvercle peut jaunir, sans gêner le fonctionnement.
• Le cliquetis à l'ouverture et à la fermeture du couvercle est causé par le mouvement de la valve empêchant l'eau chaude de s'écouler.
• La température externe de l'appareil monte à 113°F (45°C) pendant le maintien au chaud si la température ambiante est élevée.

Les témoins clignotent alternativement et H ! s'affiche..

- Ceci est un dysfonctionnement de la sonde. Contacter le magasin qui vous a vendu l'appareil.

Remplacement des pièces

Joints en caoutchouc

Remplacer les joints s'ils présentent des craquelures, s'ils deviennent rigides ou si, pour toute autre raison, ils laissent la vapeur s'échapper entre le réservoir et le couvercle.

Enlever le couvercle, dévisser les 3 vis taraudeuses et enlever la protection du couvercle. Changer les joints et remettre la protection du couvercle en place en la fixant à l'aide des vis taraudeuses.

Filtre métallique

Remplacer le filtre si les matières étrangères qui le bouchent ne peuvent pas être éliminées, même après un brossage, etc.

Les pièces pouvant être remplacées sont disponibles dans un centre de service après-vente agréé.

Nom de la pièce N.	de pièce
Joint en caoutchouc	APH65-613-0S
Filtre métallique	APB97-480-0U

Specifications

		NC-HU401P NC-HU3p1P
Alimentation		120V a.c.
Consommation		925 W
Consommation électrique pendant le maintien au chaud*1 (par heure)	Maintien au chaud à 208	21 Wh 20 Wh
	Maintien au chaud à 190	18 Wh 17 Wh
	Maintien au chaud à 180	15 Wh 14 Wh
Dimensions (env.) (où la poignée est tournée)	Largeur	24,5 cm (9,6 po)	24,5 cm (9,6 po)
	Profondeur	32,6 cm (12,8 po)	32,6 cm (12,8 po)
	Hauteur	33,8 cm (13,3 po)	28,9 cm (11,3 po)
Poids (env.)		3,3 kg (7,3 lb)	3,1 kg (6,8 lb)
Capacité nominale		4,0 L (4,2 qt)	3,0 L (3,2 qt)
Longueur du cordon		1,0 m (39,4 po)
Pompe motrice		Consommation électrique 1,5 W / temps nominal de 3 min.
Unité de protection contre la surchauffe		Fusible thermique
Temps d’ébullition *2 (environ)		29,0 min. 23,0 min.
Temps de nettoyage avec de l’acide citrique		42,0 min. 36,0 min.

*1 : Rempli d'eau, où la température ambiante est de 68°F (20°C)
*2 : Rempli d'eau, où la température ambiante et de l'eau est de 68°F (20°C).
- Les caractéristiques indiquées peuvent être altérées dans des régions particulières telles qu'en haute altitude ou dans un froid intense.
- Videz l'eau si elle n'est pas utilisée comme en hiver par exemple. L'eau restante peut geler et endommager les pièces.

Panasonic Home Appliances (Thailand) Co., Ltd.

USA : http://www.panasonic.com

CANADA : http://www.panasonic.ca

PZ05A6281

PHAT0810-1
