MODE D'EMPLOI RM20MMB Superrollo

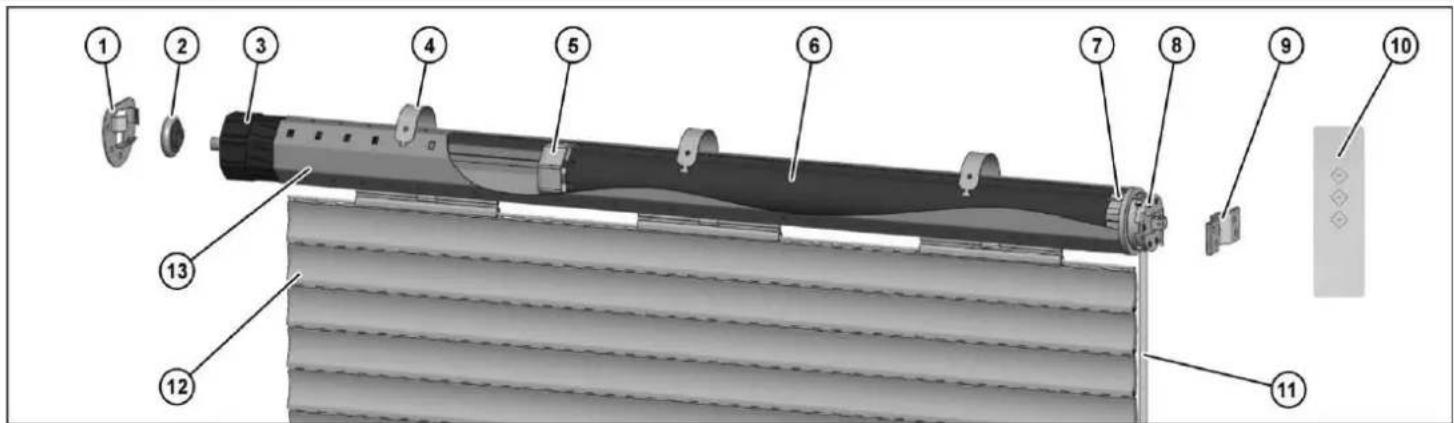

Palier d'entraînement
Capsule du cylindre*
Pièce d'entraînement
Tablier du volet roulant*
L'illustration représente le moteur tubulaire installé. Les pièces signalées par une * ne sont pas fournies.Avant-Propos
Avant-Propos Cette notice d'utilisation décrit le montage, le branchement électrique et l'utilisation des moteurs tubulaires électroniques RM10MSB/RM10MMB/ RM20MMB/RM30MMB. Avant de procéder au montage et à la première mise en service, veuillez lire attentivement cette notice d'utilisation et respectez notamment les consignes de sécurité ! Cette notice a pour but de vous aider ■ à utiliser correctement, ■ en toute sécurité et ■ avantageusement les moteurs tubulaires RM10MSB/RM10MMB/RM20MMB/RM30MMB, désignés plus brièvement Moteur. Cette notice décrit le montage et l'utilisation du moteur tubulaire avec les accessoires superrollo nécessaires. Pour désigner le moteur tubulaire conjointement à ses 'accessoires, on utilisera le terme Appareil. Cette notice d'utilisation s'adresse aux personnes : ■ qui montent cet appareil, ■ qui raccordent cet appareil, ■ qui utilisent cet appareil, ■ qui entretiennent cet appareil ou ■ qui évacuent cet appareil lorsqu'il est usagé. Toutes ces personnes doivent avoir lu et compris l’intégralité de la notice d’utilisation. Toutes les opérations effectuées sur et avec cet appareil doivent impérativement être effectuées conformément à la notice d'utilisation. La garantie s'annule en cas de dommages dus au non-respect des instructions figurant dans cette notice. La société superrollo ne pourra nullement être tenue responsable des préjudices qui en découleraient. Mise à disposition de cette notice d'utilisation Cette notice d'utilisation fait partie de l'appareil. Conservez cette notice d’utilisation toujours à proximité de l'appareil. Si vous vendez l'appareil ou si vous le remettez à un tiers, vous devez remettre la notice d'utilisation en même temps. Repères dans le texte de cette notice d'utilisation Certains passages de cette notice d'utilisation sont signalés par des repères. Vous pouvez ainsi facilement reconnaître s’il s’agit : de texte normal, de renvois, SENS DE ROTATION DES VIS DE REGLAGE, ■ d'énumérations ou ➢ des étapes d'une opération.
Les passages précédés de ce symbole vous donnent des explications pour assurer une utilisation économique de l'appareil.
Consignes de sécurité de base Utilisation conforme L'appareil est exclusivement destiné à lever et abaisser des volets roulants et des stores aisément manoeuvrables. Eviter les électrocutions ■ Le raccordement au secteur et toutes les opérations liées à l'alimentation électrique doivent impérativement être effectués par un électricien formé et qualifé. ■ Branchez l'appareil uniquement sur une prise de courant 230 V~50 Hz dotée d'un fusible (non fourni). ■ Toutes les opérations de montage et de raccordement doivent être effectuées hors tension. ■ S'il y a sur site des fils ou des dispositifs électriques inutiles, démontez-les ou mettez-les hors service. ■ Avant de monter le moteur, démontez tous les fils et les dispositifs électriques qui ne servent pas ou mettez-les hors service. ■ Posez le câble moteur à l'intérieur de la gaine en respectant les prescriptions électriques locales jusqu'à la boîte de dérivation. ■ Débranchez l'appareil de l'alimentation de secteur en cas d'anomalies. ■ Débranchez l'appareil de l'alimentation de secteur avant d'ouvrir le coffre du volet roulant. ■ Débranchez l'appareil de l'alimentation de secteur avant de nettoyer le volet roulant. ■ Ne rangez pas le moteur à proximité d'acides, de substances alcalines, de matériaux corrosifs ou sales. ■ Veillez à ce que, pendant le transport, le stockage et l'utilisation, l'appareil ne soit pas humide et ne se trouve pas dans un environnement poussiéreux. ■ N'utilisez pas le moteur pour des portes de garages de bâtiments publics. ■ Ne touchez pas le câble de secteur si vous avez les mains mouillées. ■ Ne dévissez jamais le boîtier de l'appareil. ■ N'utilisez jamais l'appareil s'il est défectueux. Si votre appareil est défectueux, contactez le service après-vente. ■ Pour une utilisation dans des pièces humides, respectez les normes DIN VDE 0100, sections 701 et 702. Eviter les blessures ■ Assurez-vous que le coffre du volet roulant est fermé lorsque l'appareil fonctionne. ■ Assurez-vous que personne ne se trouve sous le volet roulant lorsque le volet roulant est abaissé. ■ Assurez-vous qu'aucun enfant ne puisse jouer avec la télécommande. ■ Assurez-vous que personne ne risque d'être blessé par le volet roulant s'il dérape pendant les travaux de montage. ■ Abaissez le volet roulant intégralement avant les opérations de montage ou calez le volet roulant pour le soutenir. ■ Utilisez l'appareil uniquement avec un volet roulant dont le poids est adapté au moteur tubulaire. Vous trouverez des explications dans le paragraphe Surfaces et poids autorisés des volets roulants à partir de la page 48. ■ Vérifiez régulièrement que les câbles et les ressorts ne présentent pas de déséquilibre, ni de détérioration, ni d'usure. ■ Utilisez l'appareil uniquement s'il est en parfait état. ■ Evitez les démarrages intempestifs du moteur et ne le sollicitez pas trop. ■ Tournez le bouton de réglage ou le manchon d'entraînement uniquement pendant le fonctionnement.Description de l'appareil
■ Utilisez uniquement des pièces de rechange et des accessoires de la marque d'origine. Vous trouverez des informations à ce sujet dans le chapitre Accessoires à partir de la page 58 ■ Veillez à ce que les réparations sur l'appareil soient uniquement effectuées par le service après-vente superrollo. ■ Respectez notamment la norme DIN 12045 - Dispositifs de protection et fermetures rajoutés pour façades et ouvertures dans la maçonnerie équipées de fenêtres et portes-fenêtres. Eviter le blocage ■ Veillez à vous trouver dans le bâtiment lorsque le volet roulant d'une porte est fermé automatiquement. Eviter les dégâts matériels ■ Utilisez l'appareil uniquement dans des locaux secs. ■ Branchez l'appareil uniquement sur une prise de courant 230 V~50 Hz avec fusible (non fourni). ■ Utilisez l'appareil uniquement avec des volets roulants qui se manoeuvrent aisément. ■ Utilisez uniquement des pièces de rechange et des accessoires superrollo. Repères dans le texte pour les signalements de dangers Cette notice d'utilisation comporte différents catégories de remarques sur les dangers :
Danger Les indications précédées du mot DANGER signalent une situation dangereuse qui provoque de graves blessures ou entraîne la mort.
AVERTISSEMENT Les indications précédées du mot AVERTISSEMENT signalent une situation dangereuse qui peut éventuellement provoquer de graves blessures ou entraîner la mort.
PRUDENCE Les indications précédées du mot PRUDENCE signalent une situation entraînant des blessures légères ou moyennement graves.
Repères dans le texte pour les consignes relatives aux dangers matériels et aux risques de pollution
Attention Ces indications signalent une situation entraînant des dégâts matériels ou une pollution de l’environnement.

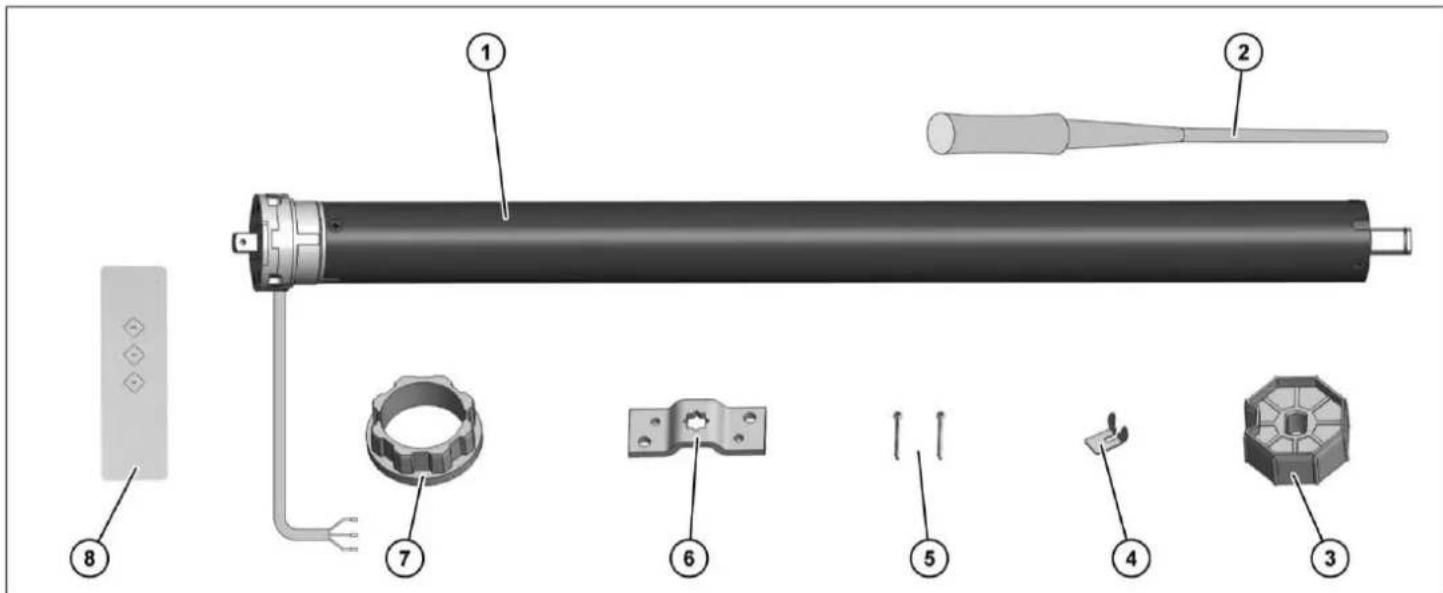

Description de l'appareil Contenu de la livraison
Palier d'entraînement
Pièce d'entraînement
TélécommandeMonter l'appareil
Fonctions L'appareil permet d'ouvrir et de fermer les volets roulants et les stores. Pour exécuter ces fonctions, le moteur tubulaire avec les accessoires superrollo suivants doit être installé dans le coffre du volet roulant. ■ Arbre enrouleur ■ Capsule du cylindre ■ Roulement à bille ■ Contre-support ■ Ressort de fixation. Vous trouverez des explications sur les accessoires superrollo dans le chapitre Accessoires à partir de la page 58. Surfaces et poids autorisés des volets roulants Le tableau ci-dessous indique la surface de volet roulant autorisée pour le moteur correspondant en fonction du poids du profilé. Il indique également le poids maximal du volet roulant. N° d'article Surface max. du volet roulant (m²) Poids max. du volet roulant (kg) 4 kg/m² 7 kg/m² RM10MSB 3,5 2,5
➢ Veillez à ne pas dépasser la surface maximale ou le poids maximal du volet roulant. Fonctions de sécurité Le moteur tubulaire est étudié pour un fonctionnement de courte durée (4 minutes). Pour éviter d'être abîmer, le moteur se coupe automatiquement lorsque ce laps de temps est dépassé ou en cas d'actionnement intempestif. La coupure de sécurité peut avoir plusieurs causes. Avant de remettre l'appareil en service, vous devez si nécessaire éliminer la cause du problème. Vous trouverez des explications sur les causes possibles des problèmes et les solutions dans le chapitre Solutionner les anomalies à partir de la page 54. ➢ Eliminer la cause le cas échéant. ➢ Laissez le moteur refroidir pendant 20 minutes environ. Si, après ces opérations, l'appareil ne fonctionne toujours pas, veuillez contacter le service après-vente superrollo.
Monter l'appareil Avant le montage Pour pouvoir monter l'appareil, les conditions suivantes doivent être remplies : ■ Le couvercle du coffre du volet roulant doit être aisément manoeuvrable et amovible. ■ Le lieu d'installation doit comporter une prise de courant 230 V~50 Hz avec un dispositif de coupure fourni par le client (fusible). ■ Le poids du volet roulant doit être adapté au moteur tubulaire. Vous trouverez des explications sur le poids autorisé du volet roulant dans le paragraphe Surfaces et poids autorisés des volets roulants à partir de la page 48 ■ Les accessoires superrollo nécessaires doivent être en place. Vous trouverez des explications sur les accessoires superrollo dans le chapitre Accessoires à partir de la page 58 ➢ Vérifiez que tous les éléments fournis sont en parfait état. ➢ Ne mettez pas l'appareil en service si vous constatez que l'appareil est abîmé. ➢ Si vous constatez que l'appareil est abîmé, adressez-vous au service après- vente superrollo. Outils nécessaires Outils et éléments de fixation nécessaires pour le montage de l'appareil : ■ Mètre pliant ou mètre ruban ■ Crayon ■ Niveau à bulle ■ Scie à métaux ■ Lime ■ Perceuse ■ 8 mm Foret à pierre ■ 8 mm Chevilles ■ Vis ■ Tournevis cruciforme ■ Outil de réglage fourni. Monter le palier Vous pouvez monter la tête d'entraînement du moteur sur le côté droit ou le côté gauche du coffre du volet roulant. Dans cette notice, le montage est présenté pour le côté droit. Pour monter le support, vous devez veiller aux différents points suivants : ■ Le support doit être ajusté horizontalement. ■ Le volet roulant doit pouvoir s'insérer verticalement dans le rail de guidage. ■ Le tablier du volet roulant doit avoir suffisamment de place de tous côtés lorsque le volet est enroulé dans le coffre. ■ Les vis de réglage du moteur tubulaire doivent être aisément accessibles après montage. ■ Pour que l'eau puisse s'écouler, le câble du moteur doit être posé dans une boucle dirigée vers le bas directement devant le moteur.Monter l'appareil

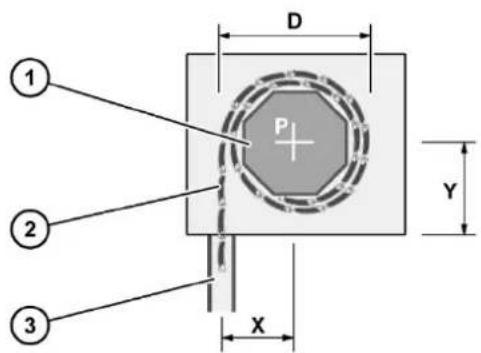

Pour déterminer la position du support P dans le coffre du volet roulant, mesurez et calculez les cotes suivantes :
Diamètre du volet roulant enroulé
D/2 Distance entre la position du support P et le milieu du rail de guidage (3)
Distance entre la position du support P et le fond du coffre du volet roulant. Pour que le volet roulant ait suffisamment de place, Y doit être supérieur à
Attention Le moteur tubulaire risque d'être abîmé si le volet roulant est enroulé de travers. ➢ Assurez-vous que l’appareil est monté horizontalement.
➢ Marquez au crayon les positions du support P sur les côtés intérieurs droit et gauche du coffre du volet roulant. ➢ Assurez-vous que les repères sont bien ajustés à l'horizontale. ➢ Maintenez le support au milieu sur les repères. ➢ Marquez des repères pour les trous de perçage au crayon. ➢ Percer les trous avec un foret de 8 mm. ➢ Insérez les chevilles. ➢ Vissez le support. Scier l'arbre enrouleur Pour déterminer la longueur L de l'arbre enrouleur, mesurez et calculez les cotes suivantes :
Largeur intérieure du coffre du volet roulant
Profondeur du contre-support
Largeur de la butée de la capsule du cylindre
1/3 de la longueur de la tige de la capsule du cylindre
Profondeur de la butée de l'adaptateur
Profondeur de la tête d'entraînement
Profondeur du support d'entraînement

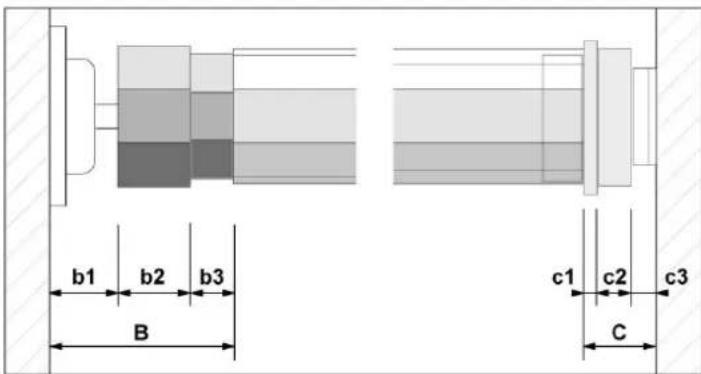

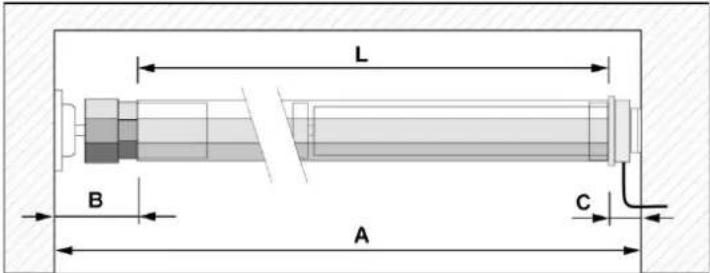

➢ Marquez d'un repère au crayon la longueur L sur l'arbre enrouleur. ➢ Sciez à angle droit l'arbre enrouleur à l'aide d'une scie à métaux. ➢ Ebavurez les bords à l'intérieur et l'extérieur avec une lime. Assembler l'appareil ➢ Insérez l'adaptateur (1) avec la rainure sur le ressort de la bague limite (2) sur la tête d'entraînement (3).

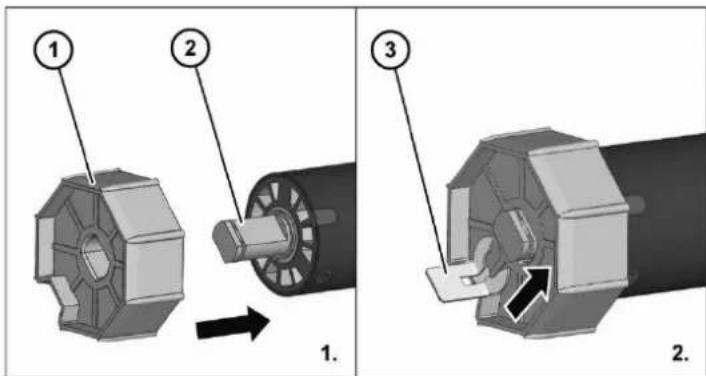

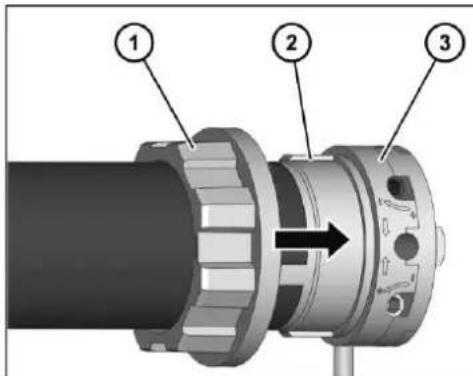

➢ 1. Poussez la pièce d'entraînement (1) jusqu'à la butée sur l'axe du moteur tubulaire (2). ➢ 2. Sécurisez la pièce d'entraînement avec le clip de sécurité fourni (3).Monter l'appareil
Attention Une insertion brutale dans l'arbre enrouleur risque d'abîmer le moteur tubulaire. ➢ Ne tapez jamais avec force sur le moteur tubulaire pour l'insérer dans l'arbre enrouleur.

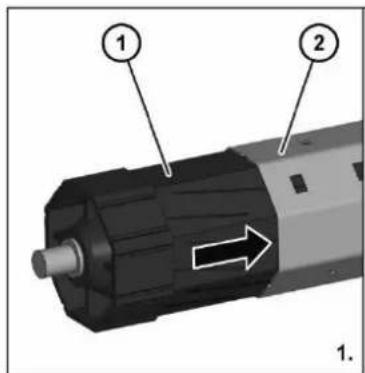

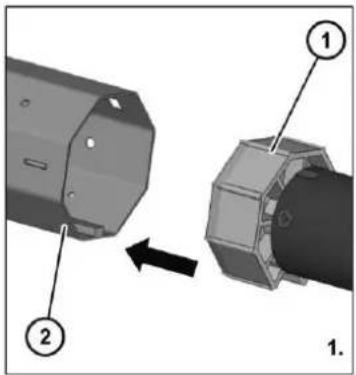

➢ 1. Insérez le moteur tubulaire avec la pièce d'entraînement (1) dans l'arbre enrouleur (2). ➢ 2. Insérez l'arbre enrouleur jusqu'à la butée de l'adaptateur (3) sur la tête d'entraînement (4). ➢ Assurez-vous que l'adaptateur ne dérape pas de la bague limite de la tête d'entraînement.
➢ 1. Insérez la capsule du cylindre (1) jusqu'à la butée dans l'arbre enrouleur (2). ➢ 2. Emboîtez le roulement à bille (3) sur l'axe de la capsule du cylindre (4).
Pour pouvoir monter l'appareil dans le coffre du volet roulant, la capsule du cylindre doit d'abord s'emboîter jusqu'à la butée dans l'arbre enrouleur. Puis il faut la retirer jusqu'à ce que l'appareil s'adapte exactement dans le coffre du volet roulant.
Monter l'appareil dans le coffre du volet roulant ➢ Emboîtez l'axe (1) de la tête d'entraînement dans le trou du support d'entraînement (2). ➢ Assurez-vous que toutes les vis de réglage (3) sont accessibles. ➢ Assurez-vous que le câble du moteur (4) est dirigé vers le bas.

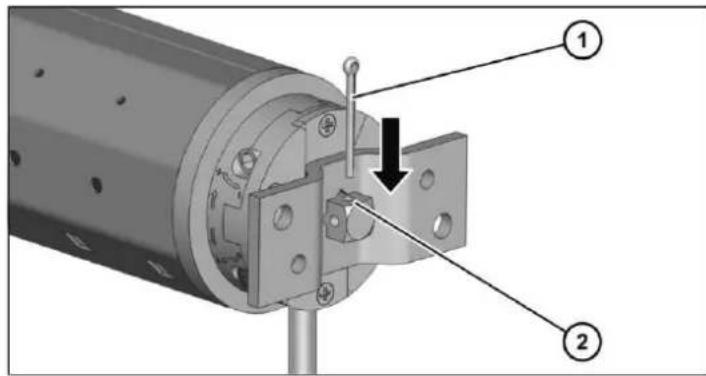

➢ Emboîtez la goupille (1) dans le trou du fusible (2) sur l'axe.

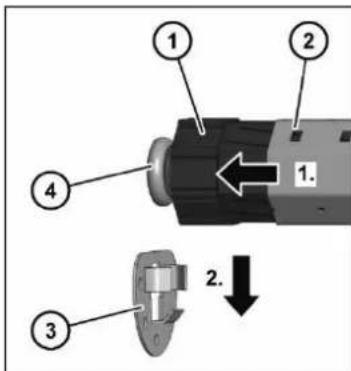

➢ 1. Sortez la capsule du cylindre (1) de l'arbre entouleur (2) pour que le roulement à bille (4) entre dans le contre-support (3). ➢ 2. Insérez le roulement à bille dans le contre-support. ➢ 3. Vissez l'arbre enrouleur sur la capsule du cylindre.
➢ Assurez-vous que l’arbre enrouleur est monté horizontalement.Brancher l'appareil
Brancher l'appareil Avant de pouvoir utiliser l'appareil, vous devez effectuer les opérations suivantes : ■ Raccorder le câble du moteur sur le secteur ■ Mettre une batterie dans la télécommande ■ Monter le tablier du volet roulant sur l'arbre enrouleur ■ Régler le point de butée de fin de course du haut et celui du bas. Brancher l'appareil Le raccordement au secteur du moteur tubulaire et toutes les opérations sur les équipements électriques doivent impérativement être effectués par un électricien agréé selon les plans de connexion figurant dans cette notice.
Danger Risque d'électrocution mortelle en cas de contact avec les composants conducteurs. ➢ N'effectuez aucun raccordement sur l'appareil lorsque l'alimentation électrique est raccordée. ➢ Assurez-vous que l’appareil est débranché du secteur.
Attention Risques de dysfonctionnement ou de dégradation du moteur si la tension du secteur n'est pas la bonne. ➢ Comparez les indications figurant sur la plaque signalétique avec les caractéristiques du courant du secteur. ➢ Assurez-vous que l'appareil est uniquement branché sur une prise de secteur de 230 V ~ 50 Hz.
Attention Risque de court-circuit si le câble est abîmé. ➢ Assurez-vous que le câble ne risque pas d'être abîmé par des pièces mobiles dans le coffre du volet roulant.
Attention Risque de court-circuit lors de la pénétration d'eau dans le moteur si les fils sont mal positionnés. ➢ Ne placez jamais le câble verticalement vers le haut. ➢ Posez toujours le câble dans une boucle.
En formant un coude avec le câble, l'eau peut s'égoutter.

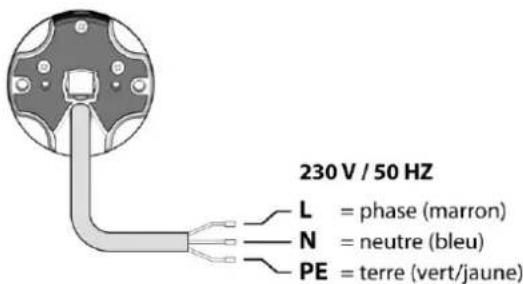

Branchez le câble du moteur sur la prise de courant prévue à cet effet.Mettre l'appareil en service

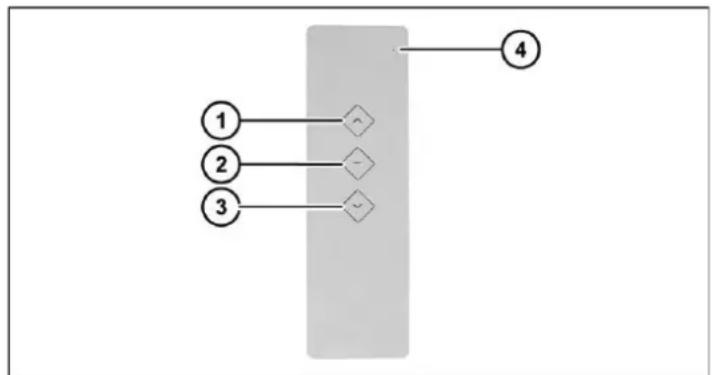

Mettre l'appareil en service Etablir la liaison radio La télécommande fournie vous permet de commander le système électronique du moteur par radio. Ce chapitre vous explique comment établir la liaison radio entre la télécommande et le moteur. Pour fonctionner, il faut impérativement une batterie chargée dans le compartiment à pile au dos de la télécommande. En appuyant sur une touche, la DEL de contrôle s'allume. Le schéma suivant montre les éléments de commande et d'affichage de la télécommande.
AVERTISSEMENT Toute utilisation incorrecte implique un risque accru de blessures. ➢ N'utilisez jamais un appareil défectueux ou endommagé. ➢ N'utilisez jamais des commandes à technique de radiocommuni- cation pour commander à distance des appareils et des installations ayant des exigences techniques de sécurité élevées ou présentant des risques majeurs d'accident. Des dispositifs de sécurité complémentaires sont requis pour de tels cas. Respectez les réglementations applicables correspondantes pour réaliser de telles installations.
AVERTISSEMENT Risques d‘incendie et d‘explosion. ➢ L’élimination d’une pile par jet dans un feu ou un poêle chaud ou encore par broyage mécanique ou découpage peut provoquer une explosion. ➢ La mise en contact de la pile avec un environnement où les températures sont extrêmement élevées peut provoquer une explosion ou une fuite d‘un liquide ou d‘un gaz inflammable. ➢ Une pile exposée à une pression atmosphérique extrêmement basse peut provoquer une explosion ou une fuite de liquides ou de gaz inflammables.
Connexion d'un émetteur radio au moteur ➢ Éteignez le moteur et attendez pendant environ 10 secondes. ➢ Remettez le moteur en service. Le moteur se met brièvement en marche. ➢ Appuyez sur la touche Stop pendant 2 secondes. La validation est signalée par un bref démarrage du moteur accompagnée de trois bips sonores. ➢ Relâcher la touche Stop. La connexion a été établie avec succès. Inversion du sens de rotation Si la fonction des touches ne correspond pas au mouvement du moteur, le sens de rotation peut être modifié. Respect de la limite de temps La modification du sens de rotation doit intervenir dans les 30 secondes suivant la connexion au moteur. ➢ Appuyez simultanément sur les touches MONTÉE et DESCENTE et les tenir enfoncées pendant 2 secondes. Le moteur se met brièvement en marche. ➢ Relâcher les touches. La modification du sens de rotation a été opérée. Déconnexion d'un émetteur radio au moteur ➢ Éteignez le moteur et attendez pendant environ 10 secondes. ➢ Remettez le moteur en service. Le moteur se met brièvement en marche. ➢ Appuyez sur la touche Stop pendant 2 secondes. La validation est signalée par un bref démarrage du moteur accompagnée de trois bips sonores. Utiliser l'émetteur radio ➢ Pour monter le volet roulant, appuyez sur la touche MONTER. ➢ Pour arrêter le volet roulant, appuyez sur la touche STOP. ➢ Pour descendre le volet roulant, appuyez sur la touche DESCENDRE. Lorsque vous appuyez sur une touche, la DEL de contrôle s'allume.Mettre l'appareil en service
Monter le tablier du volet roulant Pour pouvoir monter le tablier du volet roulant, les conditions suivantes doivent être remplies : ■ Le tablier du volet roulant doit être dans le rail de guidage. ■ Le moteur tubulaire doit être amené totalement vers le bas.

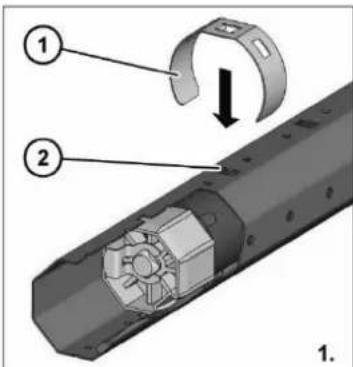

Attention Le moteur tubulaire serait abîmé en cas de perçage ou de vissage. ➢ Ne percez jamais et ne vissez jamais l'arbre enrouleur au niveau du moteur tubulaire. ➢ Utilisez impérativement les trous existants dans l'arbre enrouleur pour fixer le tablier du volet roulant.
➢ 1. Insérez environ tous les 40 cm un ressort de fixation (1) sur la lamelle supérieure du tablier du volet roulant (2). ➢ 2. Mettez le ressort de fixation dans les trous rectangulaires (3) de l'arbre enrouleur.
Si vous utilisez les arbres enrouleurs SW40 avec pli extérieur, il vous faut en outre des pinces d'accrochage. ➢ 1. Insérez environ tous les 40 cm une pince (1) depuis le haut sur l'arbre enrouleur (2). ➢ 2. Mettez les ressorts de fixation (4) dans les trous rectangulaires des pinces (3).
Régler les points de fin de course Par le réglage des points de fin de course, déterminez la position de fin de course du haut et celle du bas pour remonter et descendre le volet roulant. Vous pourrez modifier ces réglages ultérieurement si vous le souhaitez.
Le moteur tubulaire est étudié pour un fonctionnement de courte durée (4 minutes). Pour éviter toute détérioration par échauffement, il se coupe automatiquement lorsque ce laps de temps est dépassé ou en cas d'actionnement intempestif. Dans un tels cas, laissez le moteur refroidir pendant 20 minutes environ.
Attention Risque de dysfonctionnements en cas de mauvais réglage des points de fin de course. ➢ Assurez-vous que l'appareil est utilisé uniquement avec des points de fin de course correctement réglés.

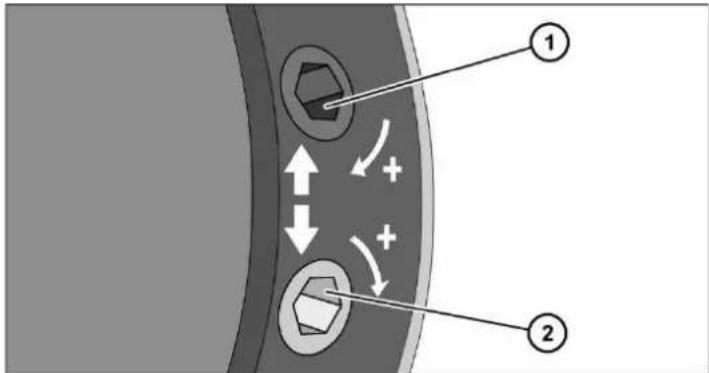

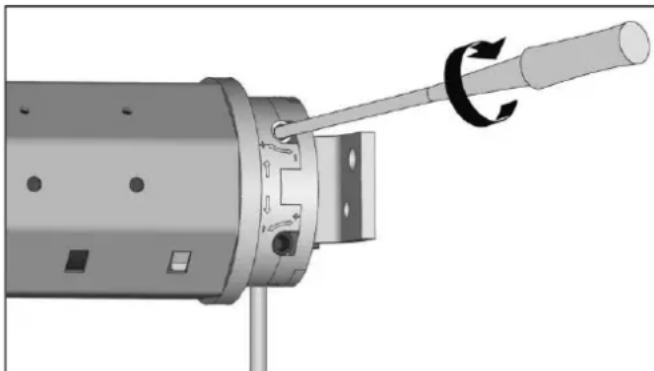

Les vis de réglage se trouvent sur la tête d'entraînement du moteur tubulaire. ➢ Pour régler le point de fin de course du bas, utilisez la vis du haut (1). ➢ Pour régler le point de fin de course du haut, utilisez la vis du bas (2).
➢ Pour prolonger la trajectoire, tournez dans le sens PLUS. ➢ Pour raccourcir la trajectoire, tournez dans le sens contraire (MOINS).
Le sens de rotation des vis de réglage peut varier d'un modèle à l'autre. Reportez-vous aux indications figurant sur la tête d'entraînement.
Attention Risque de détérioration de l'appareil en cas de raccourcissement du tablier du volet roulant sous l'effet des variations thermiques. ➢ Réglez les points de fin de course de sorte que les arrêts du tablier du volet roulant aient un jeu de 2-3 cm avant les butées.
Pour régler le point de fin de course du haut, procédez de la façon suivante : ➢ Faites tourner le moteur pour faire remonter le volet. Si le moteur s'arrête avant que le point de fin de course souhaité soit atteint, procédez de la façon suivante : ➢ Laissez la télécommande en position Remontée. ➢ Tournez à l'aide de l'outil de réglage la vis de réglage du bas avec précaution dans le sens PLUS jusqu'à ce que le moteur ait atteint le point de fin de course souhaité.
Si le moteur dépasse le point de fin de course souhaité, procédez de la façon suivante : ➢ Arrêtez le moteur. ➢ Faites tourner le moteur pour la descente. ➢ Arrêtez sous le point de fin de course souhaité.Solutionner les problèmes

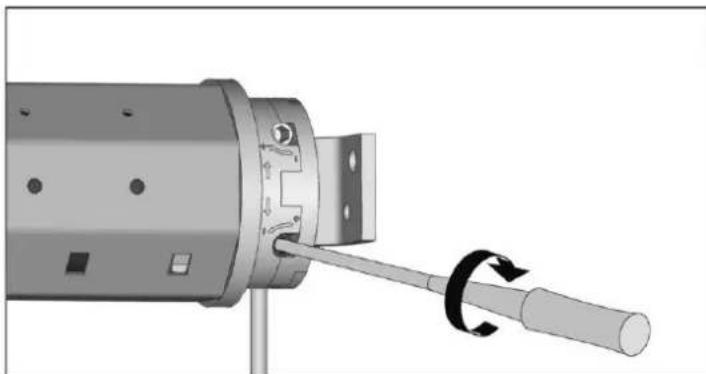

➢ Tournez à l'aide de l'outil de réglage la vis de réglage du bas avec précaution dans le sens MOINS. ➢ Pour contrôler le point de fin de course désormais réglé, faites tourner le moteur pour la remontée. ➢ Répétez le cas échéant l'étape expliquée ci-dessus jusqu'à ce que le point de fin de course souhaité soit atteint. Pour régler le point de fin de course du bas, procédez de la façon suivante : ➢ Faites tourner le moteur pour faire descendre le volet. Si le moteur s'arrête avant que le point de fin de course souhaité soit atteint, procédez de la façon suivante : ➢ Laissez la télécommande en position Descente. ➢ Tournez à l'aide de l'outil de réglage la vis de réglage du haut avec précaution dans le sens PLUS jusqu'à ce que le moteur ait atteint le point de fin de course souhaité.
Si le moteur dépasse le point de fin de course souhaité, procédez de la façon suivante : ➢ Arrêtez le moteur. ➢ Faites tourner le moteur à haut régime. ➢ Arrêtez le moteur au-dessus du point de fin de course souhaité. ➢ Tournez à l'aide de l'outil de réglage la vis de réglage du haut avec précaution dans le sens MOINS. ➢ Pour contrôler le point de fin de course désormais réglé, faites tourner le moteur pour la remontée. ➢ Répétez le cas échéant l'étape expliquée ci-dessus jusqu'à ce que le point de fin de course souhaité soit atteint. Pour modifier les réglages des points de fin de course, procédez de la façon suivante : ➢ Amenez le volet roulant environ à mi parcours. ➢ Réglez les points de fin de course conformément à 0la description ci-dessus Solutionner les problèmes Réparer une panne totale
Danger Risque d'électrocution mortelle en cas de contact avec les composants sous tension. ➢ N'effectuez aucune réparation sur l'appareil. ➢ N'ouvrez jamais l'appareil. ➢ Adressez-vous au service après-vente superrollo si l'appareil est défectueux.
Une panne totale peut être due à un problème de moteur. Les situations suivantes peuvent provoquer un problème sur le moteur : ■ Le moteur a été sur-sollicité du fait d'une anomalie dans le système mécanique. ■ Le volet roulant s'est bloqué pour cause de rouille et a sollicité trop fortement le moteur. Lorsque le moteur tubulaire est défectueux, vous devez démonter l'appareil et le faire réparer par le service après-vente superrollo. Procédez de la manière suivante : ➢ Démontez l'appareil conformément aux instructions du chapitre Démonter l'appareil à partir de la page 57. ➢ Faites vérifier l'appareil par le service après-vente superrollo.Solutionner les problèmes
Descriptif de l'anomalie et solution Descriptif Cause possible Solution Le moteur ne marche pas (panne totale). Pas de tension du secteur. Assurez-vous qu'il y a de la tension du secteur (230 V). Assurez-vous que l’appareil est correctement raccordé. Vous trouverez des explications à ce sujet dans le paragraphe Brancher l'appareil à partir de la page 51. Confiez les interventions sur l’alimentation électrique uniquement à un électricien professionnel qualifié et formé. La télécommande ne fonctionne pas. Assurez-vous que des piles en bon état de fonctionnement (2 x 1,5 V [AAA]) sont installées. Dysfonctionnements de l'appareil Assurez-vous que l’appareil est débranché du secteur. Démontez l'appareil. Vous trouverez des explications à ce sujet dans le chapitre Démonter l'appareil à partir de la page 57. Sollicitation excessive du moteur car le volet roulant est difficilement manoeuvrable en raison de lamelles déplacées. Assurez-vous que l’appareil est débranché du secteur. Assurez-vous que les lamelles sont horizontales. Brancher l'alimentation électrique. Faites descendre et remonter le volet roulant. Graissez les points grippés avec de la cire spécifique. Sollicitation excessive du moteur car le volet roulant est difficilement manoeuvrable en raison de rouille. Eliminez la rouille. Le moteur ne marche pas (panne totale). La durée maximale de fonctionnement (4 minutes) est dépassée. Laissez l'appareil refroidir pendant 20 minutes environ. Assurez-vous que l’appareil est utilisé correctement. Assurez-vous que les points de fin de course sont correctement réglés. Assurez-vous que le volet roulant est facile à manoeuvrer. Les branchements ne sont pas corrects. Assurez-vous que l’appareil est correctement raccordé. Vous trouverez des explications pour brancher l'appareil dans le paragraphe Brancher l'appareil à partir de la page 51. Confiez les interventions sur l’alimentation électrique uniquement à un électricien professionnel qualifié et formé.Solutionner les problèmes
Descriptif Cause possible Solution L'appareil ne s'arrête pas. L'adaptateur a glissé de la bague limite. Assurez-vous que l’appareil est débranché du secteur. Démontez l'appareil. Vous trouverez des explications pour démonter l'appareil dans le chapitre Démonter l'appareil à partir de la page 57. Assurez-vous que l'adaptateur avec la rainure au-dessus du ressort est affleurant sur la tête d'entraînement. Remontez l'appareil en procédant en ordre inverse. La capsule du cylindre n'est pas correctement raccordée à l'arbre enrouleur. Faites descendre le volet roulant complètement jusqu'en bas. Assurez-vous que l’appareil est débranché du secteur. Retirez le volet roulant de l'arbre enrouleur. Assurez-vous que la capsule du cylindre est bien vissée sur l’arbre enrouleur. L'arbre enrouleur est trop court. Assurez-vous que l’appareil est débranché du secteur. Démontez l'appareil. Vous trouverez des explications pour démonter l'appareil dans le chapitre Démonter l'appareil à partir de la page 57. Montez un nouvel arbre enrouleur. Vous trouverez des explications pour scier à la bonne mesure et monter l'arbre enrouleur à partir du paragraphe Scier l'arbre enrouleur à la bonne mesure à partir de la page 49. Remontez l'appareil en procédant en ordre inverse. Le volet roulant ne remonte pas complètement après le montage. Le point de fin de course du haut est mal réglé. Réglez le point de fin de course du haut. Vous trouverez des explications à ce sujet dans le paragraphe Régler les points de fin de course à partir de la page 53.Démonter l'appareil
Descriptif Cause possible Solution Le volet roulant se bloque en descendant ou en remontant. Les lamelles du volet roulant se sont déplacées. Assurez-vous que toutes les lamelles sont horizontales. Graissez les points grippés avec de la cire spécifique. Pour débloquer le volet roulant, faites fonctionner brièvement l'entraînement en sens inverse. Le volet roulant frotte dans le coffre car il n'y a pas de rouleaux de pression sur le cadre de fenêtre. Ouvrez le coffre du volet roulant. Installez les rouleaux de pression. Le volet roulant est enroulé de travers car l'appareil n'est pas monté horizontalement. Assurez-vous que l’appareil est débranché du secteur. Démontez l'appareil. Vous trouverez des explications pour démonter l'appareil dans le chapitre Démonter l'appareil à partir de la page 57. Remontez l'appareil horizontalement. Vous trouverez des explications à ce sujet à partir du paragraphe Monter le palier à partir de la page 48. Le matériau isolant dans le coffre du volet roulant s'est défait et bloque le volet roulant. Ouvrez le coffre du volet roulant. Retirez le matériau isolant. Pour assurer une isolation correcte du coffre du volet roulant, veuillez vous adresser au fabricant. Le volet roulant est trop léger. Assurez-vous que toutes les lamelles sont horizontales. Lestez le volet roulant par exemple avec un fer plat adapté. Insérez le fer plat dans la lamelle la plus basse. Pour débloquer le volet roulant, faites fonctionner brièvement l'entraînement en sens inverse.
Démonter l'appareil Pour démonter le moteur tubulaire, procédez de la façon suivante : ➢ Faites tourner le moteur pour descendre le volet roulant jusqu'à ce qu'il ne soit plus dans les ressorts et que ceux-ci puissent être facilement retirés de l'arbre enrouleur.
Danger Risque d'électrocution mortelle en cas de contact avec les composants conducteurs. ➢ N'effectuez aucun raccordement sur l'appareil lorsque l'alimentation électrique est raccordée. ➢ Assurez-vous que l’appareil est débranché du secteur.
➢ Débranchez le câble de l’alimentation électrique. ➢ Retirez les ressorts de fixation de l'arbre enrouleur. ➢ Retirez la goupille du trou du fusible dans l'axe du palier d'entraînement. ➢ Dévissez les vis avec lesquelles sont assemblés la capsule du cylindre et l'arbre enrouleur. ➢ Insérez la capsule du cylindre jusqu'à la butée dans l'arbre enrouleur. ➢ Retirez l'appareil des paliers. ➢ Retirez le moteur tubulaire de l'arbre enrouleur. Jeter l'appareil lorsqu’il est usagé Ce marquage indique qu’il est interdit d’éliminer ce produit dans l’ensemble de l’Union européenne avec d‘autres déchets ménagers. Pour prévenir des conséquences néfastes pour l‘environnement ou la santé humaine par une élimination incontrôlée des déchets, recyclez ce produit de manière responsable pour promouvoir la réutilisation durable des ressources de matériaux. Pour éliminer votre produit usagé, nous vous prions d’utiliser les systèmes de retour et de collecte ou de vous adresser au revendeur qui vous a vendu le produit. Ceux-ci seront en mesure de transférer le produit à un système de recyclage écologique.Caractéristiques techniques
Caractéristiques techniques
Durée de fonctionnement maximale (min)
Longueur de câble (m) 2,0 2,0 2,0 2,0 Longueur totale (mm)
Type d'arbre SW40 SW60 SW60 SW60 Accessoires compris Adaptateur, pièce d'entraînement, palier d'entraînement, clip de sûreté, outil de réglage, télécommande à 1 canal Adaptateur, pièce d'entraînement, palier d'entraînement, clip de sûreté, outil de réglage, télécommande à 1 canal Adaptateur, pièce d'entraînement, palier d'entraînement, clip de sûreté, outil de réglage, télécommande à 1 canal Adaptateur, pièce d'entraînement, palier d'entraînement, clip de sûreté, outil de réglage, télécommande à 1 canal Plage commutateur de fin de course (U)
Niveau de pression acoustique (LpA), dB (A) ≤ 70 ≤ 70 ≤ 70 ≤ 70
Accessoires pour le moteur tubulaire Article N° d'article RM10MSB Entraînement de volet roulant, kit d'accessoires pour le modèle SW40 comprenant : ■ 1 roulement à bille ■ 1 contre-support ■ 1 capsule du cylindre ■ 3 ressorts de fixation SR50450 RM10MMB RM20MMB RM30MMB Entraînement de volet roulant, kit d'accessoires pour le modèle SW60 comprenant : ■ 1 roulement à bille ■ 1 contre-support ■ 1 capsule du cylindre ■ 4 ressorts de fixation SR50560
