MODE D'EMPLOI PG1C Anova
Lisez le manuel d'instructions avant d'assembler et d'utiliser l'appareil MODE D'EMPLOI
PG1CPG1C ?? 2 ??PG1C ?? 2 ?? Avis aux utilisateurs ?? Assurez-vous que tous les composants dans les cases correspondent à la liste. ?? Le moteur à essence doit utiliser un mélange selon les instructions de l'essence 70 ou 90 et l'huile de moteur à deux temps. ?? Il est nécessaire de laisser le moteur à basse vitesse pendant 3 à 5 minutes avant et après utilisation. Pour éviter l'une des parties ou des blessures des mouvements violents dommages moteur interdit l'utilisation à grande vitesse du moteur avec le réservoir de liquide vide. Il est strictement interdit d'arrêter brusquement le moteur lorsqu'il tourne à grande vitesse. ?? Pour des raisons de sécurité et pour éviter les incendies, les sources de flamme doivent être à une distance de sécurité de ravitaillement en carburant. Arrêtez le moteur et ne pas fumer pendant le fonctionnement. ?? Pour éviter tout risque d'électrocution, ne touchez pas le capuchon de bougie d'allumage et les fils conducteurs lorsque le moteur tourne. Gardez les enfants éloignés de l'appareil. ?? La surface du pot d'échappement et le cylindre peut atteindre des températures élevées. Gardez les mains et le corps à une distance de sécurité .. Les enfants doivent être tenus à l'écart du moteur. ?? Ne pas démarrer le moteur s'il n'y a pas de liquide dans le réservoir. ?? Ne vous tenez pas devant la buse lors de la pulvérisation. ?? Ne pas vaporiser avec de l'eau chaude à plus de 40.C, le benzène, l'essence, la peinture, etc.
nom données Dimensions: Longueur x Largeur x Hauteur 420 x 365 x 605 Poids net (Kg.) 8.7 Capacité du réservoir (l.) 25 le volume d'absorption d'eau (l). 5,1 (1740rpm 2 MPa) Pression maximale (MPa) 2,5 Capacité du réservoir de carburant (L).

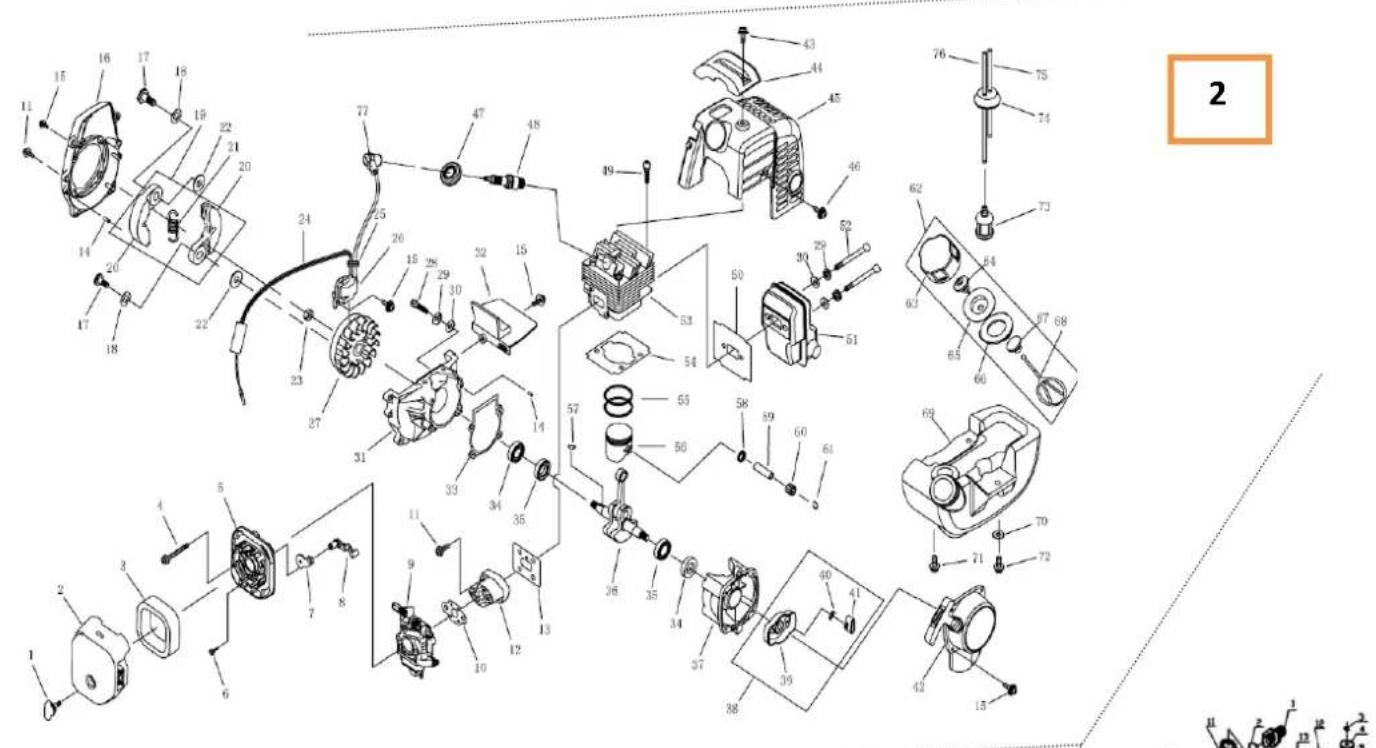

moteur modèle essence moteur 1E34F carburant essence mixte / huile de 20 à 25: 1 allumage Allumage sans point de contact tiré corde de démarragePG1C ?? 3 ??PG1C ?? 3 ??
2. Application principale

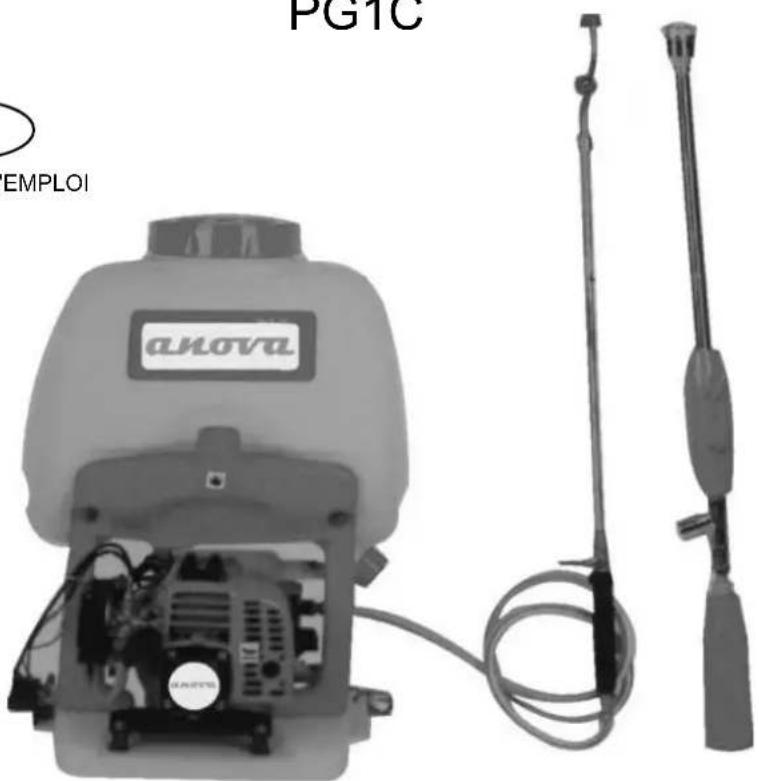

pulvérisateur portable PG1C est un modèle portable et efficace pour la protection des plantes. Il est principalement utilisé dans la prévention et le nettoyage des machines et le traitement des maladies et des ravageurs des plantes. Il peut également être utilisé avec des pesticides agricoles dans les serres, la prévention des épidémies, de la protection de la santé dans les villes, la désinfection des bâtiments industriels, etc.

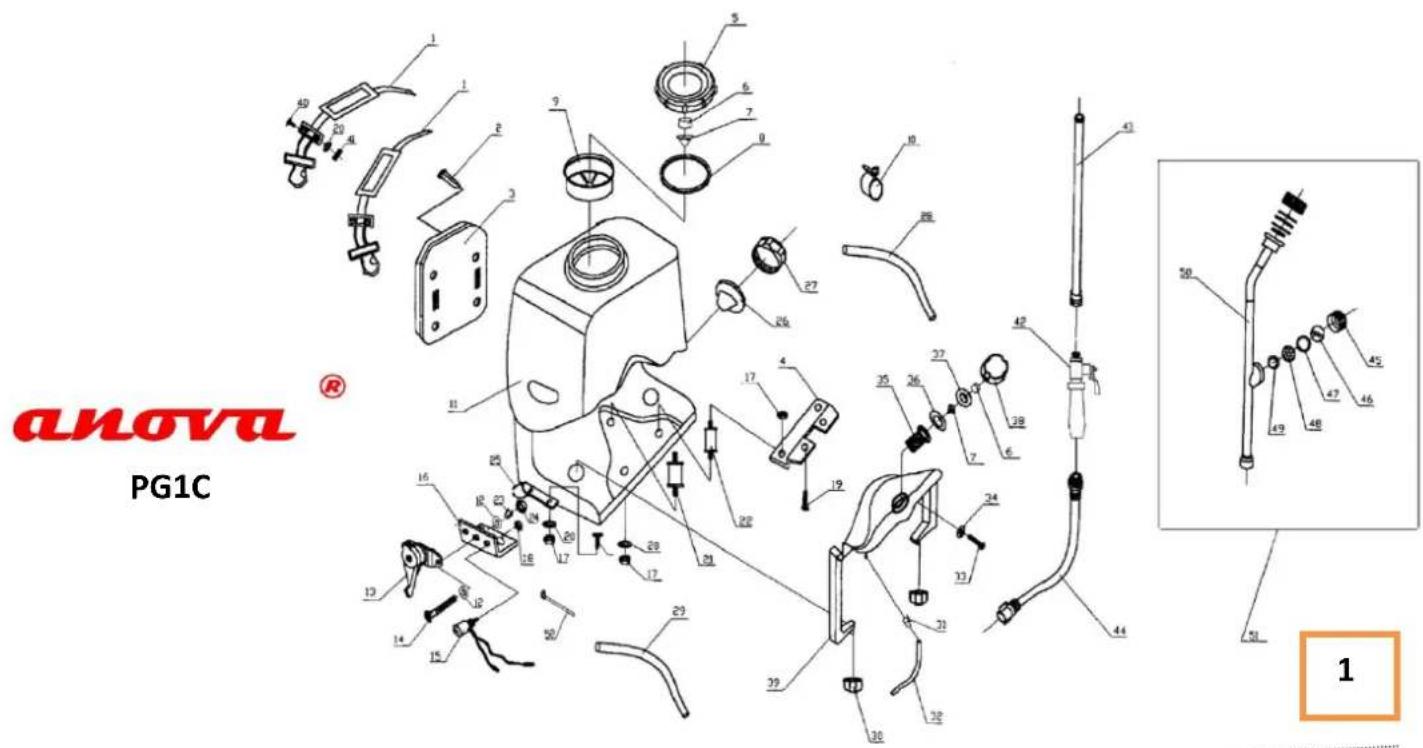

3. La structure principale
L'appareil se compose de quatre parties principales:
1. MOTEUR. Il est l'alimentation électrique de l'appareil. Il est relié au piston par l'intermédiaire d'un mécanisme de
décélération et une roue et supporté au niveau du fond de la structure.
2. Plongeur. Il est au cœur du dispositif. Conçu pour le moteur pour fonctionner à la lente, de sorte que le hors du
réservoir de liquide sous pression.
3. LIQUIDE DE RESERVOIR. Prise en charge du moteur et le piston. Sa conception est intégrée dans la structure.
Il est une partie supérieure, le réservoir de liquide, et un cadre inférieur.
4. TANK FUEL. design attrayant. La partie supérieure est attachée au récipient de liquide et la partie inférieure est
reliée au cadre par deux crochets.
5. pulvérisateurs d'équipement. Ils comprennent un tube de connecteur, une ouverture de levier, une longueur de
bras de pulvérisation (deux buses) qui peut être utilisé à fine brume.
6. ET SOUTIENS. CEINTURES Fait de plastique, ils offrent un mouvement léger et confortable.
1. Préparation avant l'allumage
?? Connecter les parties du pulvérisateur; la buse, le bras d'extension, le levier d'ouverture et le tube en matière plastique dans l'ordre. Fixer à la buse de sortie et la vis. Enfin, vérifiez que l'installation a été effectuée correctement et fermement comme le montre la figure 1. ?? Avant de commencer la pulvérisation, fermement le levier. ?? Ajouter le mélange au réservoir de carburant. Remarque: Le mélange doit être réalisé préalablement dans un réservoir différent du réservoir de carburant. Cela ne devrait pas être trop pleine. S'il y a un déversement au ravitaillement en carburant, propre. Un mélange en ajoutant, observer des mesures de sécurité pour prévenir les incendies possibles. ?? Si l'appareil est neuf ou a été stocké pendant une longue période doit être enlevé en adhérant à l'huile de cylindre. Pour ce faire, procédez comme suit: Retirer la bougie, utilisez votre pouce pour couvrir le trou de bougie et tirer le contact dur pour obtenir toute l'huile. ?? Vérifiez la bougie d'allumage. Il devrait être bleu. ?? Vérifiez que le filtre à air est propre. Un filtre sale peut réduire l'apport d'air et provoquer un dysfonctionnement du moteur.PG1C ?? 4 ??PG1C ?? 4 ??
?? Ne pas démarrer le moteur sans liquide dans le réservoir. ?? Placez le contrôle de la pression dans la position ?? 0 ??. ?? carburant Cebe - appuyez de façon continue jusqu'à ce que le carburant sort de l'amorce du carburateur. ?? Placez le levier de carburant dans la position de départ (à mi-chemin). Voir Figure 2. ?? Placez l'amorce en position fermée en été et sa première utilisation et en position ouverte lorsque le moteur est chaud. Voir Figure 3. ?? Tirer sur la corde de démarrage légèrement de 3 à 5 fois de sorte que le combustible pénètre dans le cylindre. Après une forte traction pour démarrer le moteur. Remarque: Après le démarrage, la corde doit revenir à sa position initiale lentement avec l'aide de la main. Si les psy de corde trop rapidement peut endommager le démarreur. ?? Une fois activée, ouvrez le starter complètement. ?? Ajustez la quantité de carburant à la chaleur du moteur à basse vitesse pendant 3 à 5 minutes, puis commencer à pulvériser.
?? Avant d'ajouter le liquide à pulvériser, utiliser de l'eau pour vérifier les fuites. Lors du remplissage du réservoir, ne faites pas trop vite ou remplir complètement. La capacité du réservoir est 25L. et le côté peut être vu des marques indiquant la capacité de 5, 10, 15 et 20l. Un liquide de pulvérisation en ajoutant veiller à ce qu'elle passe entièrement à travers le filtre pour empêcher les particules de saleté de pénétrer dans le réservoir et causer des dommages de la machine ou de blocage dans la buse. Après avoir ajouté le liquide, serrer le couvercle pour empêcher une fuite. Pas besoin d'arrêter le moteur pour réapprovisionner fluide, mais doit descendre la vitesse du moteur. ?? Régulation de la pression Position 0 ?? ?? MISE EN SERVICE 0MPa Pression Au démarrage du moteur ou commencer à travaillerPosition ?? 1 ?? LOW pression approximative 1Mpa Position 2 ?? ?? MEDIA 2 MPa de pression pendant l'utilisation normale approximativePosition 3 ?? ?? ALTA pression de pulvérisation de pression maximale approximative 2,5Mpa ?? Pulvérisées. régler correctement l'appareil et cuélgueselo son dos. Ajuster la poignée de la manette des gaz au moteur atteint 6000 tours par minute et régler la pression de contact dans la position ?? 2 ??. Démarrez l'appareil et lancez l'opération de pulvérisation.PG1C ?? 5 ??PG1C ?? 5 ?? ?? Si vous devez arrêter au milieu du travail, éteignez la poignée de commande et de réduire la vitesse du moteur. Le piston cessera de fonctionner. ?? Notes: opération de pulvérisation a. Gardez un mouvement oscillant à la main après avoir tourné le bouton de la poignée. Pour éviter tout dommage à l'abrasion est strictement interdit de pulvériser une seule zone. b. L'opérateur doit se déplacer au vent. Le bras de pulvérisation doit former un angle de 15 avec le sol. c. Pendant la pulvérisation, le bras doit aller constatemente de droite à gauche pour augmenter le rayon de travail. L'étape devrait être acompasa- voir avec la vitesse de pulvérisation pour une meilleure qualité de fonctionnement. ?? Parada. Après le travail, ouvrir le couvercle, drainer le liquide restant et fermer le goulot de récipient. Laver le réservoir avec de l'eau propre, puis vaporiser à faible vitesse. Cette opération de nettoyage des pièces qui ont été en contact avec le liquide à l'intérieur de l'appareil. Appuyez sur le levier d'arrêt après avoir quitté le moteur à basse vitesse pendant 3 à 5 minutes. Placez le contrôle de la pression dans la position ?? 0 ??.
5. CONSEILS DE SÉCURITÉ
1. Lisez attentivement le manuel d'instructions. En cas de doute, demandez à votre magasin local.
2. Porter des vêtements appropriés de protection au travail. Voir Figure 5.a. Portez un chapeau avec une visière.
b. Utilisez des lunettes de protection avec la saleté. c. Utiliser un masque. d. Utiliser des vêtements de protection avec des agents chimiques. e. Porter des gants à manches longues. f. Utilisez des bottes.
3. Les personnes suivantes ne doivent pas utiliser l'appareil:
a. Les personnes atteintes de maladie mentale. b. Les personnes qui ont bu de l'alcool. c. Les mineurs ou les personnes âgées. d. Les gens sans maîtrise de l'utilisation de l'appareil. e. Les personnes souffrant d'épuisement ou ne peuvent pas utiliser des machines habitu- almente f. Les gens qui ont fait un exercice intense, n'ont pas eu suffisamment de repos, et les femmes qui allaitent ou sont enceintes.
4. Risque d'incendie.
a. Ne pas fumer ou faire du feu à proximité de l'appareil en raison de la présence de gaz. b. Ne pas faire le plein lorsque l'appareil est chaud ou en cours d'exécution et assurez-vous qu'il n'y a pas de feu à proximité. c. Ne jamais verser de l'essence sur l'appareil. Si cela se produit, essuyez-le immédiatement. Après le ravitaillement, serrer le couvercle du réservoir et démarrer le moteur dans un endroit isolé.PG1C ?? 6 ??PG1C ?? 6 ??
5. pulvérisation d'exploitation.
a. L'opérateur doit utiliser le dispositif à basse vitesse et arrêter le moteur si le produit chimique liquide est évacué à un moment donné pendant l'utilisation. b. Ne pas vaporiser avec de l'eau chaude à plus de 40 ° C, le benzène, l'essence ou similaire. c. La pulvérisation de produits chimiques sera fait frais avec peu de vent et des intempéries. Ainsi, l'évaporation et les gaz de dérive est réduite. et l'effet protecteur sera améliorée. d. Si des agents chimiques salpicasen yeux ou la bouche, cesser immédiatement et consulter un médecin. e. En cas de maux de tête ou des étourdissements, arrêtez immédiatement et consulter un médecin. f. Pour la sécurité de l'opérateur, l'opération de pulvérisation sera effectuée en suivant strictement les conseils d'utilisation du produit à pulvériser. Il est totalement interdit de répandre des produits hautement toxiques. g. Après avoir terminé le travail, l'excès de liquide doit être recyclé selon des méthodes par le fabricant stipulant du produit. h. L'opérateur doit se laver toutes les parties du corps et des vêtements qui ont été en contact avec des produits chimiques lorsque l'opération de pulvérisation est terminée.
6. ENTRETIEN ET LONG TERME
1. entretien suivant doit être effectué après chaque utilisation quotidienne de l'appareil.
?? Nettoyer la surface du dispositif. ?? Le lavage réservoir de liquide avec de l'eau propre et laisser sécher. ?? Vérifiez toutes les connexions en cas il y a une fuite de carburant. Dans ce cas. la réparation sera nécessaire. ?? Assurez-vous que toutes les vis sont bien serrées et que ne manquent. Dans ce cas, serrer ou remplacer. ?? Ajouter lubrification à l'huile toutes les 24 heures. ?? Une fois que le processus de maintenance, stocker l'appareil dans un endroit sec et ventilé loin de la chaleur et de la lumière directe du soleil. ?? carbone propre accumuler sur la bougie d'allumage après 50 heures. Régler la distance entre de 0,6 à 0,7 mm. ?? Nettoyer la suie accumulée dans la cabine du cylindre et de ventilation, ainsi que dans le pot d'échappement et la vanne d'air. ?? Démonter le filtre à air et pièces propres avec de l'essence ou du kérosène.
2. Entretien du piston.
Après un an d'utilisation, enlever la chambre de droite et de gauche, enlever le couvercle de la soupape, la bague de retenue et le joint en caoutchouc de l'huile. Nettoyer ou remplacer.
3. Stockage pendant longtemps.
?? Rincer la pompe avec de l'eau propre, démarrer le moteur à nettoyer les pièces, y compris les tubes à l'intérieur de la pompe. Sécher l'appareil après le nettoyage. Dévisser le tuyau en caoutchouc, poignée de pulvérisation et avec un chiffon avant stockage dans des sacs en plastique propres.PG1C ?? 7 ??PG1C ?? 7 ?? ?? Vider le réservoir de carburant et le carburateur complètement. Éteignez et tirer sur le cordon de démarrage doucement sur 3 à 5 fois. ?? La bougie d'allumage et verser de l'huile dans le cylindre. Ensuite, tirez l'allumage 2 ou 3 fois et remplacer la bougie d'allumage. ?? Toutes les pièces en plastique doivent être protégés du soleil. Évitez de stocker aussi mettre du poids dessus. ?? Dispositif de recouvrement avec une protection anti-poussière et stocker dans un endroit sec frais.
7. DEPANNAGE SOLUCIADO
1. Problèmes et solutions du moteur. Prolema
cause solution Le moteur ne démarre pas Il n'a pas été serré primaire serrer en continu mélangé avec du carburant de l'eau Remplacer le carburant Porter ou l'accumulation de suie dans la bougie d'allumage Remplacer la bougie d'allumageUn mauvais contact entre la fiche et le câble conducteur vérifier Le moteur démarre mais ne fonctionne pas grande vitesse Le starter est pas ouvert completamete entièrement ouvert mélange de carburant incorrect Remplacer le carburant L'eau dans le carburant Remplacer le carburant Le moteur fonctionne, mais avec peu efficacité Le filtre à air est bloqué Vérifier et nettoyer La sortie du cylindre et silencieux Ils ont des dépôts de carbone Retirez le carbonilla Le segment de piston du piston ou du cylindre Ils sont endommagés changement partie Le filtre est bouché propre Le corps du dispositif ou de la poignée perd du carburant Changement Frisa du huile Les arrêts du moteur en cours Le carburant est épuisé Ajouter carburant Le fil de bougie d'allumage du pilote est lâche Vérifier et ajustercouvercle de bougie carbonilla Remplacer la bougie d'allumageLe filtre est bouché propreL'eau dans le carburant Remplacer le carburantLe masque respiratoire à la partie supérieure du réservoir est Je coincé proprePG1C ?? 8 ??PG1C ?? 8 ??
2. Dépannage pulvérisateur
Problème cause solution L'eau ne sort pasLa soupape d'admission ou de sortie est bloqueda Remplacez ou nettoyezLa rondelle est endommagée V Changer connexions mal scellés vérifier Le piston est arrêté ou passé vérifier rondelle ronde est cassée Changer Le volume de la pulvérisation et de la pression sont faibles pression dérégulée Régulier La force du ressort de régulation insuffisante Changer Roulement à billes porté Changer Vanne de régulation de pression fermé propre La pression est Buna, mais la pulvérisation baisse piston usé Changer Le piston n'a pas assez de distance Je travaille Changer soupape d'admission ou usé Changer composante de pulvérisation coincé propre pulvérisation irrégulier des trous de sortie de la tête Ils sont portés changement partie pulvérisation composants coincé propre pression dérégulée RégulierPG1C
Conformément aux différentes directives communautaires, confirme par les présentes, en raison de sa conception et de construction, et selon le marquage CE imprimé par le fabricant sur elle, la machine identifiée CONFORME document avec les exigences pertinentes et la sécurité de base et de la santé des directives communautaires. Cette déclaration valide le produit pour afficher le symbole CE. Dans le cas où la machine est modifiée et cette modification n'est pas approuvée par le fabricant et communiqué au distributeur, cette déclaration perd sa valeur et l'effet. Nom de la machine: PULVERIZADOR Nom de la machine: PULVERIZADOR modèle: PG1Cmodèle: PG1CReconnu et approuvé la norme qui correspond à: Directive Machines 98/37 / CE Testé selon:
EN 1679-1: 1998 / EN ISO 12100-2: 2003
Cachet de l'entreprise 10/11/2008
