Caractéristiques techniques	Pompe à eau Anova BA4C20HP, puissance 1,5 kW, débit maximal 20 m³/h, pression maximale 4 bars.
Utilisation	Conçue pour le pompage d'eau claire, idéale pour l'irrigation, le drainage et les systèmes d'arrosage.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer les filtres et s'assurer que les joints sont en bon état.
Sécurité	Utiliser des gants lors de la manipulation, ne pas immerger la pompe dans l'eau, débrancher avant toute intervention.
Informations générales	Garantie de 2 ans, poids 15 kg, dimensions 50 x 30 x 40 cm, fonctionnement sur secteur 230V.

FOIRE AUX QUESTIONS - BA4C20HP Anova

Comment installer la pompe à eau Anova BA4C20HP ?

Assurez-vous que la pompe est placée sur une surface stable. Connectez les tuyaux d'entrée et de sortie en veillant à respecter les indications de flux. Branchez la pompe à une source d'alimentation électrique conforme aux spécifications.

Quelle est la capacité maximale de la pompe Anova BA4C20HP ?

La pompe Anova BA4C20HP a une capacité maximale de 20 000 litres par heure.

La pompe ne démarre pas, que faire ?

Vérifiez si la pompe est correctement branchée et si l'alimentation électrique fonctionne. Assurez-vous également que le disjoncteur n'est pas déclenché.

Comment entretenir la pompe à eau Anova BA4C20HP ?

Nettoyez régulièrement les filtres et vérifiez l'état des tuyaux. Il est recommandé de faire un entretien annuel par un professionnel.

La pompe fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif ou inhabituel, vérifiez qu'il n'y a pas d'objets bloquant le moteur ou que la pompe n'est pas déséquilibrée.

Quelle est la garantie sur la pompe Anova BA4C20HP ?

La pompe est généralement garantie pendant 2 ans contre les défauts de fabrication, mais vérifiez les conditions spécifiques de votre vendeur.

Puis-je utiliser cette pompe pour des liquides autres que l'eau ?

La pompe Anova BA4C20HP est conçue pour l'eau. L'utilisation de liquides corrosifs ou visqueux peut endommager la pompe et annuler la garantie.

Quelles sont les dimensions de la pompe Anova BA4C20HP ?

Les dimensions de la pompe sont 50 cm de long, 30 cm de large et 40 cm de haut.

Comment résoudre un problème de surchauffe de la pompe ?

Vérifiez que la pompe est bien ventilée et qu'il n'y a pas de débris obstruant les grilles de ventilation. Si le problème persiste, débranchez la pompe et laissez-la refroidir avant de réessayer.

Quelles sont les caractéristiques techniques de la pompe ?

La pompe Anova BA4C20HP a une puissance de 2,2 kW, une pression maximale de 3 bar et est équipée d'un moteur à induction.

MODE D'EMPLOI BA4C20HP Anova

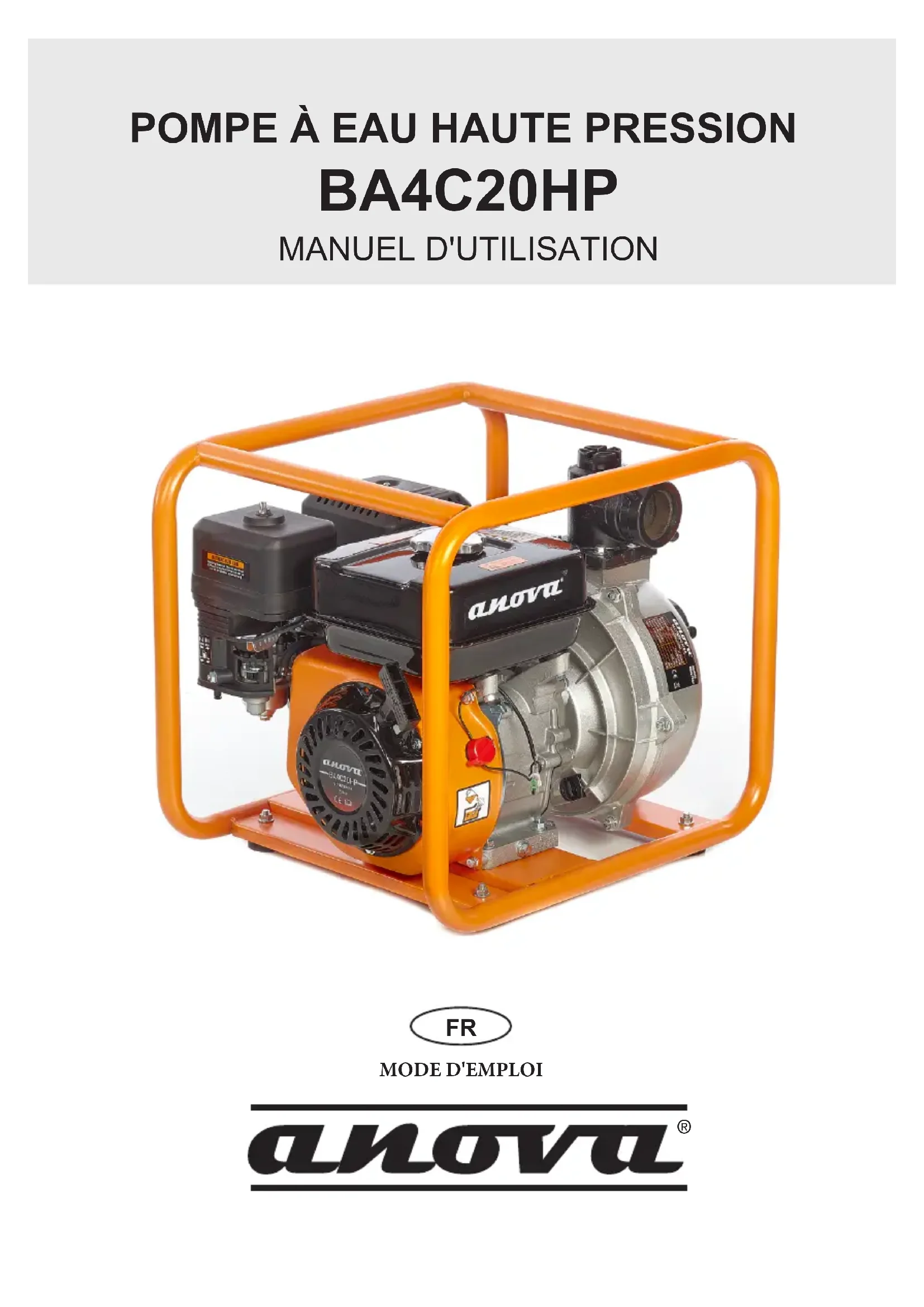

MODE D'EMPLOIManuel d'utilisation

INTRODUCTION Merci d'avoir choisi notre pompe à eau. Veuillez lire attentivement le manuel d'instructions avant utilisation, sinon notre société n'est pas responsable des blessures ou des pannes mécaniques causées par un mauvais fonctionnement de la pompe à eau. Ce manuel traite du fonctionnement et de la maintenance de base des pompes de la série QGZ et en particulier des BA4c15 et BA4c20. Si vous avez des questions ou avez besoin de toute autre information concernant ce modèle, contactez un distributeur local. Les informations, instructions et spécifications de ce manuel sont basées sur les dernières conceptions de produits. Notre entreprise a le droit absolu d'explication. En cas de changement, nous ne vous en informerons pas à l'avance.

• N'utilisez pas de pompe pour aspirer des liquides inflammables ou corrosifs, tels que l'essence ou les acides, l'eau salée, l'huile à moteur, l'alcool, le lait, etc.

• Placez la pompe dans un endroit ferme et de niveau. Pour éviter tout basculement ou renversement de la machine. Gardez la pompe à au moins 1 mètre des bâtiments ou des murs et ne laissez pas de liquides inflammables près de la pompe.

• Assurez-vous de savoir comment arrêter le moteur et comment utiliser toutes les commandes. N'utilisez pas la pompe de manière risquée contre les indications.

• Remplissez l'essence toujours dans un endroit bien ventilé. Ne fumez jamais pendant le ravitaillement.

• Ne remplissez pas le réservoir de carburant au-dessus de la butée.Manuel d'utilisation

2. DESCRIPTION DES COMPOSANTSManuel d'utilisation

3.1. Vérifier les conditions du moteur:

3.1.1. Vérifiez que vous ne renversez pas de liquides ou d'essence.

3.1.2. Retirez les fragments de terre, en particulier près de l'échappement et

3.1.3. Vérifiez qu'il n'a pas été endommagé.

3.1.4. Assurez-vous que la fiche est bien serrée et que la connexion est ferme.

3. 2. Connectez l'arrivée d'eau:

• Utilisez les joints et les clips généraux.

• L'entrée d'eau doit être continue et une structure dépliée. La longueur de l'entrée d'eau ne doit pas être supérieure à celle requise. La pompe fonctionnera de manière optimale lorsque la distance entre la pompe et la source d'eau n'est pas loin. Le temps d'aspiration est directement proportionnel à la longueur de l'entrée d'eau.

• Le filtre doit être équipé à l'extrémité de l'arrivée d'eau comme indiqué sur l'illustration. Attention:

• Avant de pomper, ajustez le filtre.

• Serrez les joints et les clips, assurez-vous que l'arrivée d'eau est étanche et qu'il n'y a pas de perte d'air. 3.3. Connectez le tube de sortie d'eau:

• Utilisez les joints et les clips généraux pour connecter le tuyau de sortie d'eau et assurez-vous que les clips sont bien serrés.Manuel d'utilisation

3.4. Vérifiez le niveau d'huile: Attention:

• Le moteur à essence de la pompe est livré sans huile de graissage d'usine. Veuillez remplir le moteur avec 10W-SAE ou équivalent avant la première utilisation.

• Lorsque vous vérifiez le niveau d'huile, le moteur doit être arrêté et en position horizontale.

• Retirez le couvercle d'huile, nettoyez-le et insérez-le à sa place, ne le vissez pas.

• Si le niveau d'huile est bas, remplissez jusqu'en haut.

• AVIS: Si vous n'avez pas assez d'huile, le moteur peut être gravement endommagé. 3.5. Vérifiez le niveau de carburant:

• Vérifier le niveau de carburant, si le niveau est bas faire le plein #90

• Ne mélangez pas l'essence avec de l'huile.

• Empêche l'entrée de matières sales ou d'eau dans le réservoir. Attention:

• Ne laissez pas le niveau d'huile dépasser le réservoir. Après le remplissage, serrez fermement le capuchon.

• Ne laissez pas l'huile se répandre, si cela se produit, nettoyez-la avant de démarrer le moteur.

• Évitez tout contact entre la peau et l'essence pendant une longue période, gardez l'essence hors de portée des enfants. 3.6. Vérifier l'élément du filtre à air:

• Retirez le papillon et le couvercle du filtre.

• Vérifiez l'élément, si nécessaire, nettoyez-le.Manuel d'utilisation

• Lorsque le filtre à air est démonté, le moteur ne doit pas être démarré, si aucune masse n'est attirée vers le moteur par le carburateur, provoquant une rupture rapide du moteur. 3.7. Vérifiez la pompe:

1. Avant de fonctionner, la pompe doit être pleine d'eau.

• Ne pas faire fonctionner lorsqu'il n'y a pas d'eau dans la pompe ou que la température de la pompe est très élevée, sinon le joint de la pompe pourrait être endommagé. Si vous réalisez que vous travaillez sans eau, arrêtez immédiatement le moteur et ajoutez de l'eau une fois qu'il a refroidi.

• Lorsque le moteur est chaud ou que la température ambiante est élevée, il n'est pas nécessaire d'utiliser le starter. (Ne fermez pas le starter avant l'allumage). 4.3. Mettez l'interrupteur sur ON.Manuel d'utilisation

4.4. Déplacez lentement la manivelle du starter vers la gauche. 4.5. Tirez lentement sur la chaussure jusqu'à ce que vous remarquiez une résistance, puis tirez rapidement. Soin:

• Relâcher lentement le démarreur après le démarrage du moteur, si le démarreur ne peut pas être endommagé. 4.6. Une fois le moteur chaud, ouvrez lentement le starter. 4.7. Mettez le papillon des gaz dans la position prédéfinie.Manuel d'utilisation

1. Déplacez le papillon des gaz, à la bonne position.

2. Tournez le commutateur du moteur en position OFF.

3. Mettez le robinet de carburant en position OFF.

• Pour arrêter le moteur en cas d'urgence, mettez directement l'interrupteur en position OFF.

• Pour maintenir cette pompe en bonne santé, il est nécessaire de la vérifier et de l'ajuster périodiquement, afin d'allonger la durée de vie de la pompe. Attention:

• Avant d'effectuer tout entretien, assurez-vous de couper le moteur. Si l'entretien doit être fait pendant que le moteur tourne, assurez-vous que vous êtes dans un endroit bien ventilé. Le monoxyde de carbone est très nocif pour la santé.

• S'il est utilisé pour pomper de l'eau salée, veuillez insérer de l'eau douce immédiatement après, pour éviter l'oxydation et éliminer toute eau salée restante. 6.1. Changer l'huile moteur (Lub. Oil) Changez l'huile après un mois ou 20 heures la première fois. Puis changez-le tous les 6 mois ou 300 heures. Changez l'huile lorsque le moteur est encore chaud, afin qu'il puisse être complètement vidangé.

1. Retirez la crique et le bouchon d'huile, puis vidangez l'huile usagée.Manuel d'utilisation

2. Remettez en place et serrez le bouchon d'huile.

3. Objectif Nouvelle huile jusqu'au niveau indiqué.

4. Le volume d'huile est de 0,6 L.

5. Si vous êtes en contact avec de l'huile, lavez-vous les mains à l'eau et au savon.

6.2. Entretien du filtre à air. Un filtre à air sale bloque l'entrée d'air du carburateur. Nettoyez régulièrement le filtre. Si le lieu de travail est très sale, l'entretien devrait être plus fréquent. Avis:

• Lorsque le filtre à air est pas monté, ne pas utiliser le moteur si la terre ne pénétrer dans le moteur lui causant abréger la vie de même.

• Supprimer papillon, supprimer le filtre supérieur, puis retirez l'élément filtrant.

• Nettoyez l'élément avec un solvant ininflammable. Laisser ensuite sécher.

• Mettre l'élément à tremper dans de l'huile moteur propre, retirer l'excédent d'huile, sinon le moteur fumera au démarrage.

• Remontez le filtre à air et le couvercle. 6.3. Entretien bujias: Pour assurer démarrage normal, assurez-vous que l'écart de la bougie est correcte, et aucune trace de suie.

• Retirez le bouchon du bouchon et enlever la saleté excessive. Avis:

• Lorsque le moteur tourne, l'échappement est très chaud. Ne touchez pas l'échappement.Manuel d'utilisation

• Vérifiez la bougie. Si vous voyez qu'il est excessivement usé, changez-le. S'il y a des traces de charbon nettoyer avec un peigne.

• Mesurer l'espace de la bougie.

• Ajustez l'espace en déplaçant l'électrode.

• L'espace doit être de 0,7-0,8 mm.

• Vérifier le support de bougie, visser la bougie à l'aide d'un outil spécial pour éviter de casser le filetage. Attention:

• Lorsque vous installez la nouvelle bougie d'allumage et que vous l'avez appuyée contre le dispositif de retenue, la nouvelle bougie d'allumage doit visser ½ tour de plus. Si utilisé, 1/8 ~ 1/4 de plus.

• Assurez-vous de bien serrer la bougie, sinon elle provoquerait une surchauffe et pourrait endommager le moteur.

7. TRANSPORT ET STOCKAGE

• Refroidir le moteur avant de le ranger.

• Lorsque vous manipulez la pompe, placez le robinet de carburant en position OFF, positionnez la pompe pour éviter les déversements de carburant. Stockage longue durée: 7.1. Assurez-vous que le lieu de stockage est sec et propre. 7.2. Nettoyez les pièces internes de la pompe et versez de l'eau propre. Dévissez ensuite le bouchon d'eau pour vidanger complètement.Manuel d'utilisation

• Tournez le robinet de carburant en position OFF, Retirez la vis de vidange du carburateur.

• Mettre le robinet de carburant en position ON, vidanger le réservoir.

• Remplacer la vis de vidange du carburateur. 7.4. Changez l'huile. 7.5. Retirer la bougie, ajouter de l'huile propre dans le cylindre, tourner plusieurs fois le vilebrequin pour lubrifier le cylindre et le piston, puis réinstaller la bougie. 7.6. Couvrir la pompe pour empêcher la poussière de pénétrer.

8. SOLUTION DE PROBLÈMES

Si le moteur ne démarre pas, vérifiez: 8.1. Qu'il y a du carburant. 8.2. La vanne de gaz n'est pas fermée. 8.3. Le carburant n'a pas pénétré le carburateur.

• Une fois que le robinet de carburant est en position ON. Retirez le bouchon de vidange du carburateur pour voir si de l'essence a pénétré dans le carburateur. Attention:

• Si l'essence est renversé, propre et sec avant de tester les bougies d'allumage ou en Cender le moteur. 8.4. L'interrupteur du moteur est en position ON. 8.5. L'huile dans l'arbre à cames est suffisante. 8.6. La bougie est en bon état.

• Retirez le capuchon de bougie, nettoyez-le et ajustez l'espace de la bougie.

• S'il n'y a pas d'étincelle, remplacer la bougie. 8.7. Si le moteur ne démarre toujours pas, envoyez la pompe à un atelier de réparation agréé.Manuel d'utilisation

8.8. Si la pompe ne pompe pas d'eau, vérifiez que:

• Si le filtre est bloqué.

• Les clips sont bien serrés.

La conduite d'eau n'est pas cassée.

La distance d'aspiration est très élevée.

Filtre à Air Dépôt d'essence Cou p de pied de départ Commutateur Position 1 Position 2 Modèle BA4C20HP Type Auto-amorçante Diamètre d'entrée 50mm Puissance max 7 HP Système de démarrage Arranque manual Capacité du réservoir d'essence 3.6L Altitude maximale 58m Distance d'aspiration

Capacité max télécharge 30m3/h Poids Net 33k Dimensions 430 x 390 x 490mmloading-circle-1BA4C20HP Manuel d'utilisation17

Conformément aux différentes directives CE, il est confirmé que, de par sa conception et sa construction, et selon le marquage CE imprimé par le constructeur, la machine identifiée dans ce document est conforme aux exigences pertinentes et fondamentales de santé et de sécurité des directives CE susmentionnées. Cette déclaration valide le produit pour afficher le symbole CE. Dans le cas où la machine est modifiée et que cette modification n'est pas approuvée par fabricant et communiquée au distributeur, cette déclaration perdra sa valeur et sa validité. Nom de la machine: POMPE À EAU Modèle: BA4C20HP Norme reconnue et approuvée à laquelle il convient: Directive 2006/42/CE Directive 2014/30/EU Testé selon: EN 55012:2007/A1:2009 EN 61000-6-1:2007 Cachet de l'entreprise24/12/2016 Manuel d'utilisation
