Type de produit	Ventirad pour processeur
Marque	Lian Li
Modèle	UNI FAN P28
Dimensions du ventilateur	120 x 120 x 28 mm
Poids	Environ 180 g
Matériau du cadre	Plastique et aluminium
Type de roulement	Palier à fluide dynamique (FDB)
Vitesse de rotation	800 - 2500 tr/min (estimation)
Niveau sonore	15 - 32 dB(A)
Débit d'air	60 - 100 CFM
Alimentation	12 V, PWM 4 broches
Connectique	Connexion modulaire directionnelle avec mécanisme anti-desserrage
Contrôleur de vitesse	Inclus, supporte jusqu'à 6 ventilateurs par contrôleur
Montage sur radiateur	Oui, avec vis longues standard (M4), trous fraisés
Compatibilité	Radiateurs simples et doubles ; clé de verrouillage amovible si nécessaire
Fonctions	Connexion ventilateur à ventilateur, câble d'extension inclus
Sécurité	Connexion directionnelle, ne pas forcer à l'envers
Entretien	Nettoyer avec un chiffon doux et sec, éviter les liquides
Réparabilité	Pièces détachées disponibles auprès du service après-vente
Garantie	2 ans

FOIRE AUX QUESTIONS - UNI FAN P28 Lian Li

Comment connecter plusieurs ventilateurs UNI FAN P28 entre eux ?

Utilisez la connexion modulaire intégrée : les ventilateurs s'emboîtent directement l'un dans l'autre. Branchez le câble d'extension si nécessaire. Assurez-vous de respecter le sens de la connexion (fiche directionnelle).

Comment monter le ventilateur sur un radiateur ?

Utilisez des vis longues standard (M4). Les trous sont fraisés pour accueillir la tête de vis. Ne pas utiliser de joints. Si le radiateur gêne la clé de verrouillage, celle-ci peut être retirée.

Combien de ventilateurs puis-je brancher sur le contrôleur de vitesse ?

Chaque contrôleur de vitesse supporte un maximum de 6 ventilateurs au total, répartis en deux groupes (A et B).

Le ventilateur a-t-il un sens de connexion spécifique ?

Oui, la prise du câble d'alimentation modulaire est directionnelle. La fiche mâle et femelle doivent être alignées et le couvercle doit recouvrir les broches. Un mécanisme de verrouillage empêche tout desserrage.

Que faire si le ventilateur ne tourne pas après installation ?

Vérifiez que le connecteur PWM est bien enfiché et que la carte mère fournit une tension de 12 V. Assurez-vous que le contrôleur de vitesse (si utilisé) est alimenté et que le nombre total de ventilateurs ne dépasse pas 6.

Comment nettoyer le ventilateur UNI FAN P28 ?

Utilisez un chiffon doux et sec pour dépoussiérer les pales et le cadre. Évitez tout liquide pour ne pas endommager les composants électroniques.

Puis-je utiliser des vis courtes pour le montage ?

Non, les trous sont fraisés (contre-alésés) pour accepter des vis longues standard. Les vis courtes ne permettraient pas un montage correct et pourraient endommager le ventilateur.

Comment retirer la clé de verrouillage entre les ventilateurs ?

La clé de verrouillage est amovible. Si elle est gênée par l'entrée ou la sortie du radiateur, vous pouvez simplement la retirer à l'aide d'un petit tournevis ou en la tirant délicatement.

Le contrôleur de vitesse est-il obligatoire ?

Non, vous pouvez brancher directement les ventilateurs sur un connecteur PWM de la carte mère. Le contrôleur est utile pour gérer plusieurs ventilateurs (jusqu'à 6) avec un seul câble.

Quelle est la garantie du Lian Li UNI FAN P28 ?

La garantie standard est de 2 ans pour les défauts de fabrication. Conservez la preuve d'achat. Pour toute réparation, contactez le service après-vente de Lian Li.

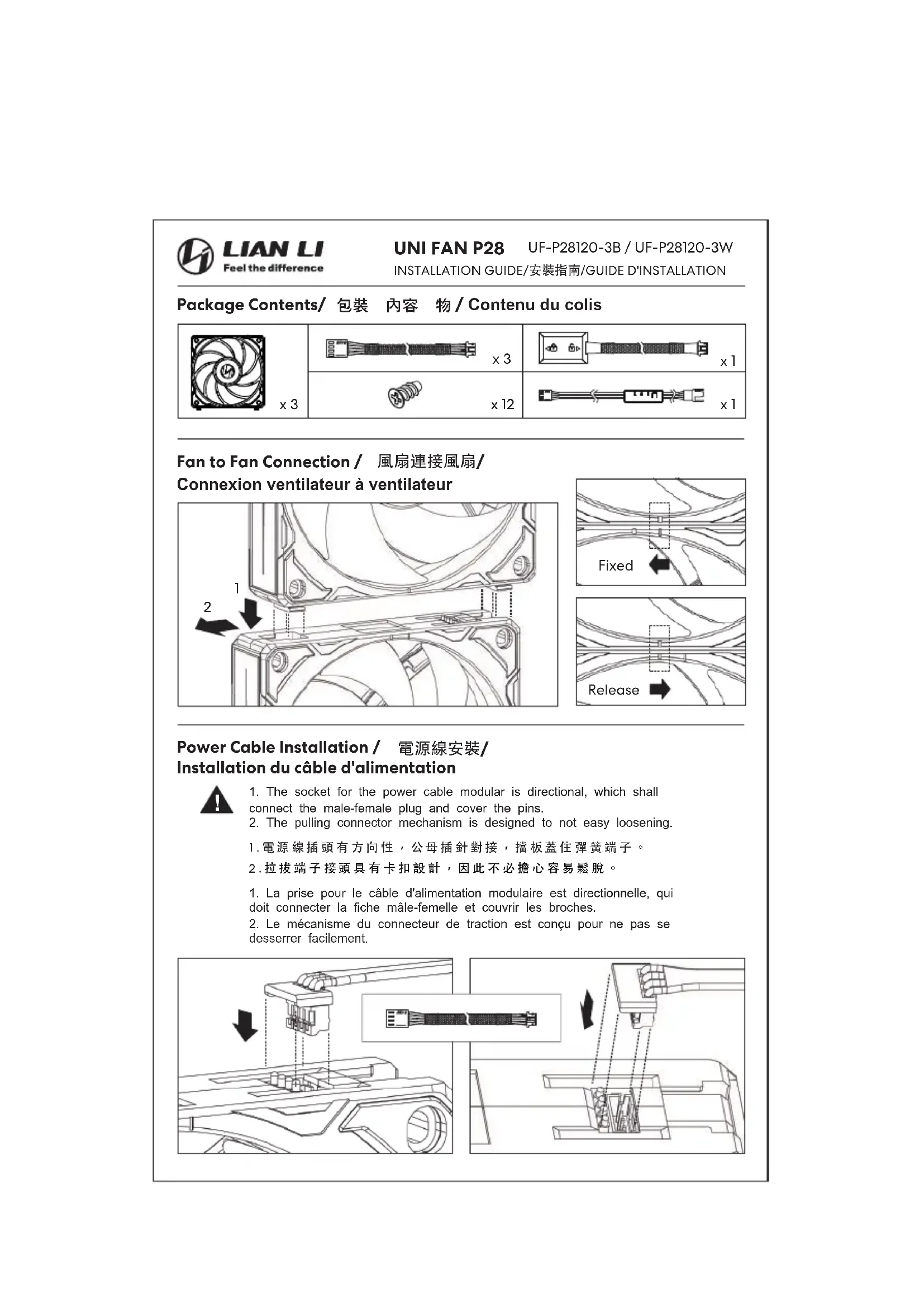

MODE D'EMPLOI UNI FAN P28 Lian Li

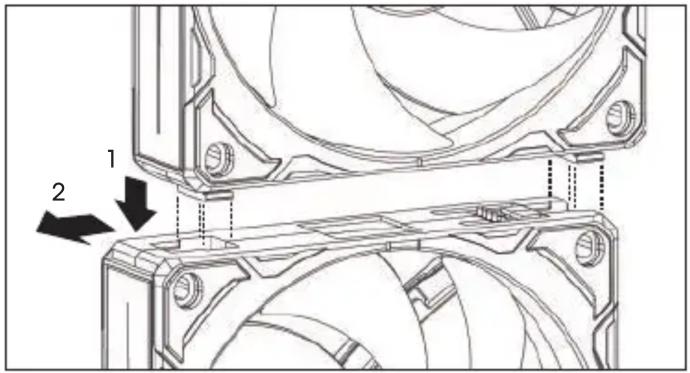

Fan to Fan Connection / 風扇連接風扇/ Connexion ventilateur à ventilateur

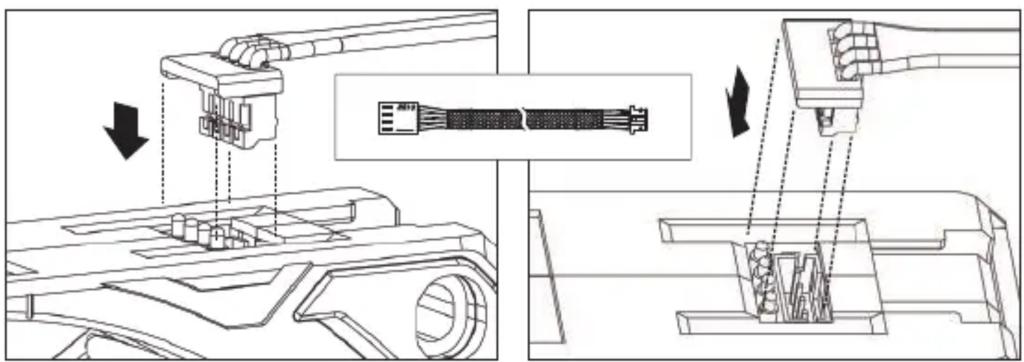

1. The socket for the power cable modular is directional, which shall connect the male-female plug and cover the pins.

2. The pulling connector mechanism is designed to not easy loosening.

3. 電源線插頭有方向性，公母插針對接，擋板蓋住彈簧端子。
   2.拉拔端子接頭具有卡扣設計，因此不必擔心容易鬆脫。

4. La prise pour le câble d'alimentation modulaire est directionnelle, qui doit connecter la fiche mâle-femelle et couvrir les broches.

5. Le mécanisme du connecteur de traction est conçu pour ne pas se desserrer facilement.

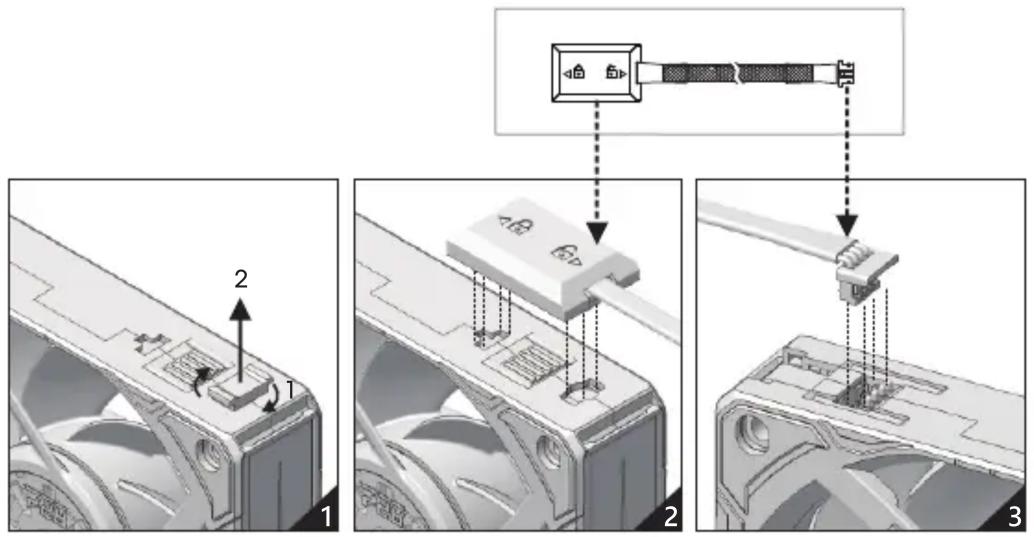

Extension Cable Connection / 使用串接延長線 / Connexion du câble d'extension

Fan Mounting on Radiator / 水冷排上的風扇安裝 / Montage du ventilateur sur radiateur

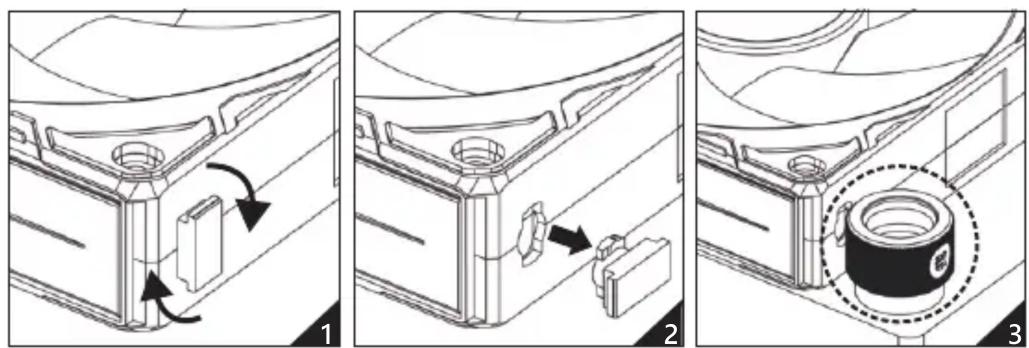

Note 1! The fan interlocking key is removable if it is affected by the radiator inlet and outlet.
Note 2 ! Implementing counterbore screw holes to fit standard long screws, do not use gaskets when mounting with long screws.
注意1！若遇到水冷排出水位置影響風扇扣鎖，可將風扇卡扣鎖移除。
注意2! 本風扇為28 mm厚度，採下沉式螺絲孔設計，適用一般常規
長螺絲(具有隱藏螺絲頭的功能)無法使用墊片+長螺絲，。
Note 1 ! La clé de verrouillage du ventilateur est amovible si elle est affectée par l'entrée et la sortie du radiateur.
Note 2 ! Mettre en œuvre des trous de vis contre-alésés pour s'adapter aux vis longues standard, ne pas utiliser de joints lors du montage avec des vis longues.

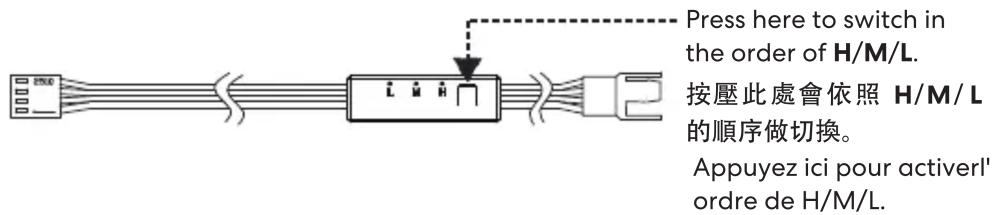

Fan Speed Controller Instructions / 風扇速度控制器說明/ Instructions du contrôleur de vitesse du ventilateur

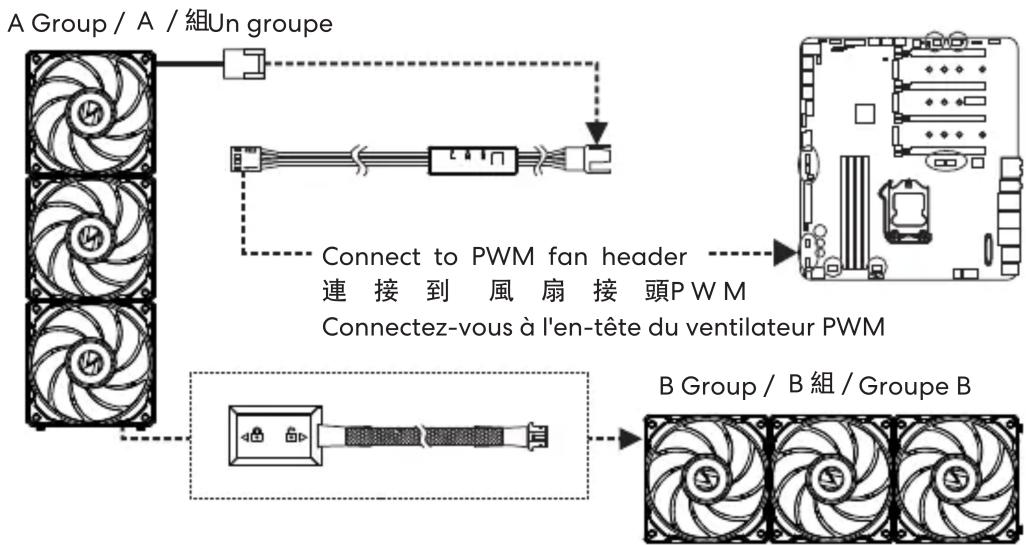

Motherboard Connection / 連接主板 /Connexion carte mère

Note! No matter how many fans are in Group A or Group B, each fan speed controller supports a total maximum of 6 fans.
注意！不管A組或B組的風扇有幾顆，單一轉速控制器所連接的風扇總數不可超過6顆。
Note ! Quel que soit le nombre de ventilateurs dans le groupe A ou le groupe B, chaque contrôleur de vitesse de ventilateur prend en charge un total maximum de 6 ventilateurs.
