Type de produit	Boîtier PC moyen tour
Marque	Lian Li
Modèle	PC-7FN
Format de carte mère compatible	ATX, Micro-ATX
Matériau principal	Aluminium
Dimensions (L x H x P)	210 x 470 x 440 mm (environ)
Poids net	6,5 kg (environ)
Alimentation fournie	Non, alimentation non incluse
Nombre de baies 5,25" (externes)	3
Nombre de baies 3,5" (internes)	4
Nombre de baies 2,5" (SSD)	2 (via adaptateur)
Connectique façade	2x USB 2.0, 2x USB 3.0, audio HD
Ventilateurs préinstallés	1x 120mm arrière (optionnel)
Emplacements ventilateurs	Avant: 2x 120mm ou 140mm; Arrière: 1x 120mm; Haut: 2x 120mm
Filtre à air	Filtre avant amovible et lavable
Panneau latéral	Panneau coulissant sans vis
Couleur	Noir
Entretien	Nettoyer régulièrement les filtres à air avec un chiffon doux
Sécurité	Utiliser des gants pour éviter les coupures lors de l'installation
Pièces détachées	Vis de montage, entretoises, coussins antivibratoires fournis
Garantie	2 ans (constructeur)

FOIRE AUX QUESTIONS - PC-7FN Lian Li

Comment installer la carte mère dans le boîtier PC-7FN ?

Fixez les entretoises en cuivre aux points de montage correspondant à votre carte mère. Placez la carte mère sur les entretoises et vissez-la à l'aide des vis fournies. Consultez le manuel pour l'emplacement précis du shield E/S.

Comment monter un disque dur 3,5 pouces ?

Placez des coussins antivibratoires en caoutchouc sur les côtés du disque dur. Insérez le disque dans le tiroir métallique, puis faites glisser le tiroir dans la cage. Fermez la porte pour sécuriser l'ensemble.

Puis-je faire pivoter la cage à disques durs ?

Oui, la cage à disques durs peut pivoter de 90 degrés pour faciliter le câblage. Desserrez les trois vis de la cage, faites-la pivoter sur le point de montage, puis revissez.

Comment installer un lecteur optique 5,25 pouces ?

Retirez le panneau supérieur amovible en dévissant les quatre vis. Appuyez sur la poignée en plastique pour libérer le support de montage. Insérez le lecteur dans le rack, puis fermez le support pour le maintenir.

Quelle est la procédure pour nettoyer le filtre à air ?

Le filtre à air avant est amovible et lavable. Appuyez sur la poignée pour le libérer, retirez-le, lavez-le à l'eau tiède savonneuse, rincez et laissez sécher complètement avant de le remettre en place.

Comment retirer le panneau latéral du boîtier ?

Pour libérer le panneau latéral, faites-le glisser vers l'arrière du boîtier. Ensuite, soulevez-le doucement pour le déposer complètement.

Quel type d'alimentation est recommandé pour ce boîtier ?

Le boîtier accepte les alimentations au format ATX standard. Nous recommandons une alimentation de qualité d'au moins 500W pour une configuration classique.

Le boîtier est-il livré avec des ventilateurs préinstallés ?

Non, le boîtier n'inclut pas de ventilateur préinstallé. Vous devez les acheter séparément et les monter aux emplacements prévus.

Comment fixer le câble du panneau avant (Power, Reset, LED) ?

Connectez les câbles du panneau avant sur la carte mère selon le schéma de votre manuel de carte mère. Servez-vous du serre-câble fourni pour maintenir les fils en ordre.

Où trouver le manuel d'utilisation complet ?

Le manuel d'installation complet est disponible en ligne sur le site de Lian Li : www.lian-li.com ou www.lancoolpc.com. Vous pouvez également télécharger une version PDF gratuite depuis notre site notice-facile.com.

MODE D'EMPLOI PC-7FN Lian Li

Veuillez visiter www.lian-li.com pour le manuel d'installation en FRANÇAIS/ALLEMAND/ESPAGNOL

Guide d'installation

Veuillez visiter www.lancoolpc.com pour le manuel d'installation en FRANÇAIS, ALLEMAND et ESPAGNOL.

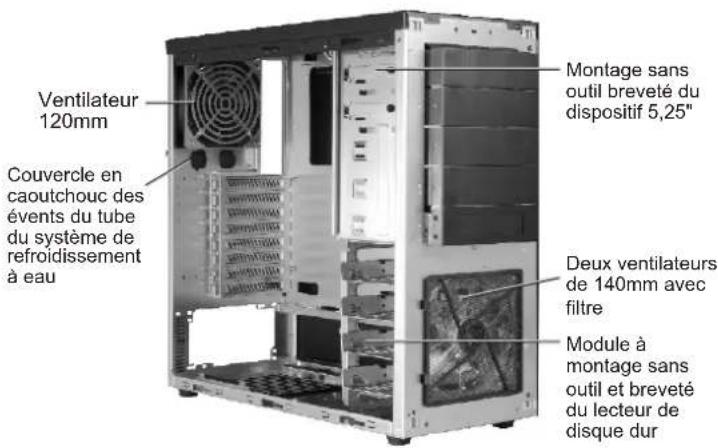

Composants du boîtier

Liste du matériel * Les quantités supplémentaires constituent les pièces de rechange.

[BYZT]	Vis (24) pour fixer le lecteur et la carte mère	Fil du vibrateur (1)	Cable tie(2)		[802A]	Vis (4) pour l'installation de l'alimentation
[TTXG]	Boulon en cuivre (9) pour carte mère	Screw(2) HDD cage mounting when rotate the HDD cage		Hex wrench for M/B(1) stand-off		Serrez (1) pour fixer le fil
	Coussin en caoutchouc (16) pour le module lecteur de disque dur			Convecteur d'alimentation (1)

Installation des panneaux latéraux

Pour libérer le panneau latéral, faites glisser le panneau à l'arrière du boîtier.

Déposez le panneau latéral.

Panneau supérieur amovible

Défaites les quatre vis pour retirer le panneau supérieur

Appuyez sur la poignée pour libérer le filtre à air lavable.

Retirez le support de montage

Appuyez sur la poignée en plastique pour libérer le support de montage.

Poussez l'ODD dans le rack de 5,25"

Fermez le support pour maintenir l'ODD en place.

Installation du disque dur : placez des coussins en caoutchouc anti-vibration pour réduire le niveau sonore.

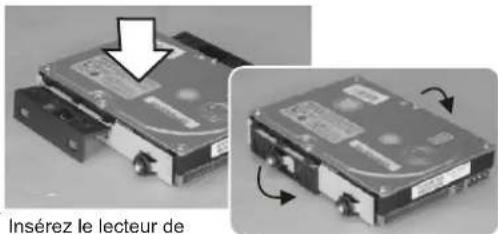

Insérez le lecteur de disque dur dans son boîtier et appuyez dessus pour le mettre en place.

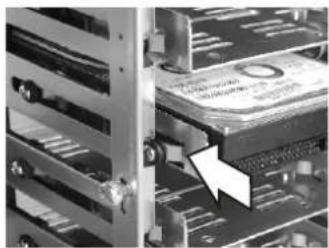

Faites glisser le boîtier du lecteur de disque dur dans son bâti.

Fermez la porte pour sécuriser le boîtier du lecteur à sa place.

Ouvrez les supports plastiques sur le boîtier du lecteur de disque dur. (Ouvrez le support en plastique pour libérer le lecteur de son boîtier)

Enlevez le module de disque dur (le module de disque dur peut faire une rotation de 90 degrés).

Desserrez les trois vis pour libérer le boîtier de disque dur à installation sans outils.

Desserrez la vis à serrage à main pour libérer le portillon.

Faites pivoter le boîtier de disque dur de 90 degrés sur le point de montage spécifique.

Fixez le boîtier de disque dur avec la vis ainsi qu'illustré ci-dessus.

Insérez le portillon du boîtier de disque dur et fixez-le à l'aide de la vis à serrage à main.

Installation de la carte mère.

Fixez l'écartement du tiroir de la carte mère qui correspond au point de fixation de la carte mère. Placez la carte mère sur la fixation d'écartement en utilisant les vis à main pour maintenir l'ensemble.

Installation du port E/S.

	Vis (24) pour fixer le lecteur et la carte mère	Summer-Kabel (1 Stück)	Cable tie(2)	Schraube zum Befestigen des Netzteils (4 Stück)
[0XH6]	Boulon en cuivre (9) pour carte mère	[Screw(2)] HDD cage mounting when rotate the HDD cage	Inbusschlüssel für Abstandhalter des Motherboards (1)
	Gummipuffer für die Festplatte (16 Stück)			[1762] Serrez (1) pour fixer le fil

Installation de la carte mère.

Installation de la carte mère
